Tôi có thể dùng CN-6100-R1 cho cảm biến Pt100 không?

Có, thiết bị hỗ trợ đầy đủ các chuẩn RTD như JPt100, DPt100...

Ngõ ra Relay của thiết bị có thể chịu tải được bao nhiêu?

Tùy phiên bản, công suất tiếp điểm có thể lên đến 250VAC ~ 5A.

Thiết bị có hỗ trợ tín hiệu dòng điện 4-20mA không?

Có, thiết bị hỗ trợ dải dòng điện 4.00-20.00mA.

Nguồn điện cấp cho thiết bị là bao nhiêu?

Thiết bị sử dụng nguồn AC rộng từ 100-240VAC.

Làm sao để phân biệt hàng chính hãng Autonics?

Bạn nên mua tại các nhà phân phối uy tín như AUT VN, kiểm tra tem nhãn, hộp sản phẩm và yêu cầu CO/CQ đầy đủ.

Tôi có thể mua thiết bị này tại AUT VN không?

Có, AUT VN là đơn vị cung cấp chính hãng Autonics với đầy đủ hóa đơn VAT và hỗ trợ kỹ thuật.

Thiết bị có lắp được vào tủ điện tiêu chuẩn không?

Có, thiết kế dạng Socket giúp lắp đặt cực kỳ gọn gàng trên thanh ray trong tủ điện.

Có hỗ trợ cài đặt khi mua hàng tại AUT VN không?

AUT VN cam kết miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng thiết bị cho khách hàng.

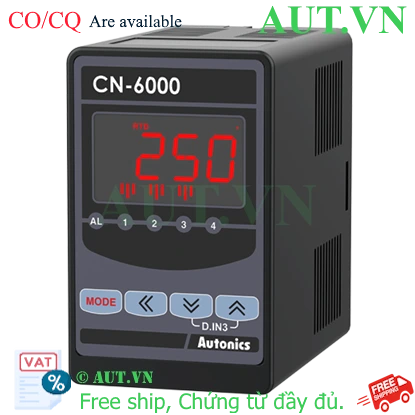

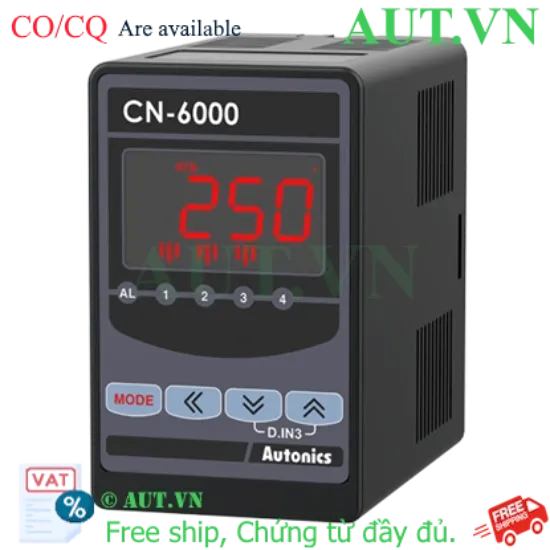

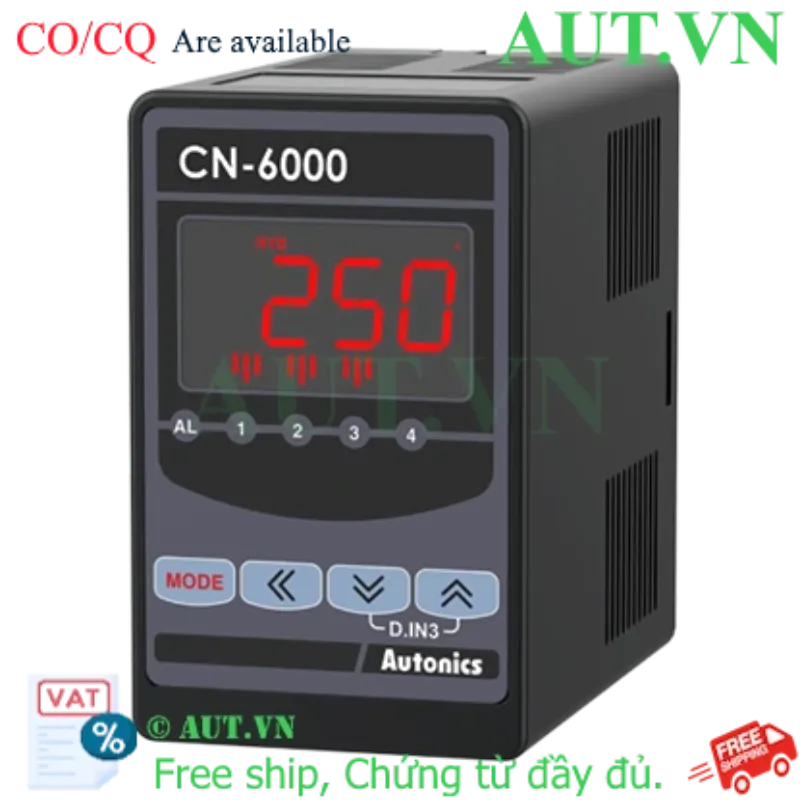

Bộ Chuyển Đổi Tín Hiệu Autonics CN-6100-R1 | Đa Năng RTD/TC/Analog | Ngõ Ra Relay

Chức năng đa năng: Chuyển đổi linh hoạt tín hiệu nhiệt độ (RTD, Thermocouple) và tín hiệu Analog (V, mA) sang ngõ ra Relay.
Đầu vào cực rộng: Hỗ trợ JPt100, các loại Thermocouple (K, J, T, E, R, B...) và dải Analog tiêu chuẩn.
Ngõ ra mạnh mẽ: Tiếp điểm Relay chịu tải cao, đảm bảo điều khiển thiết bị trực tiếp ổn định.
Nguồn cấp linh hoạt: 100-240VAC, tương thích hoàn hảo với mọi tủ điện công nghiệp.
Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: CN-6100-R1

Tải xuống mẫu

Giá cũ: 3.868.050 ₫

Giá bán: 3.094.440 ₫

Số lượng:

Giới thiệu bộ chuyển đổi tín hiệu Autonics CN-6100-R1

Trong các hệ thống tự động hóa công nghiệp, việc đồng bộ hóa tín hiệu giữa các cảm biến và bộ điều khiển là thách thức lớn. Bộ chuyển đổi tín hiệu Autonics CN-6100-R1 ra đời như một giải pháp trung gian hoàn hảo, giúp chuyển đổi chính xác các loại tín hiệu phức tạp từ cảm biến nhiệt độ (RTD, Thermocouple) hoặc tín hiệu điện (Analog) sang ngõ ra Relay. Với thiết kế nhỏ gọn và độ tin cậy cao, CN-6100-R1 giúp đơn giản hóa sơ đồ đấu nối và bảo vệ hệ thống điều khiển của bạn khỏi các xung nhiễu điện từ.

Điểm nổi bật vượt trội của Autonics CN-6100-R1

Khả năng tương thích tuyệt đối: Không giới hạn loại cảm biến, hỗ trợ đầy đủ từ Pt100, các loại Thermocouple phổ biến (K, J, T...) cho đến các dải điện áp/dòng điện Analog tiêu chuẩn.
Chuyển đổi chính xác & ổn định: Công nghệ xử lý tín hiệu tiên tiến từ Autonics giúp giảm thiểu sai số, đảm bảo tín hiệu đầu ra Relay phản ứng tức thì và chính xác với sự thay đổi đầu vào.
Độ bền công nghiệp: Thiết kế dạng Socket giúp việc lắp đặt trên thanh ray cực kỳ nhanh chóng, đồng thời cho phép thay thế nhanh chóng khi cần bảo trì mà không cần tháo dây.
Tính kinh tế cao: Thay vì phải mua nhiều bộ chuyển đổi riêng lẻ cho từng loại cảm biến, bạn chỉ cần một thiết bị CN-6100-R1 duy nhất để giải quyết mọi nhu cầu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics CN-6100-R1
Nguồn điện vào	100-240VAC~ 50/60Hz
Tín hiệu RTD đầu vào	JPt100Ω, DPt100Ω, DPt50Ω, Cu50Ω, Cu100Ω
Tín hiệu Thermocouple (TC)	K, J, E, T, R, B, S, N, C, L, U, PLII
Tín hiệu Analog đầu vào	• Điện áp: -50.0~50.0mV, -199.9~200.0mV, -1.000~1.000V, -1.00~10.00V • Dòng điện: 0.00~20.00mA, 4.00~20.00mA
Thông số ngõ ra Relay	• 1 điểm: 250VAC~ 5A 1a • 2 điểm: 250VAC~ 3A 1c • 4 điểm: 250VAC~ 5A 1a
Chu kỳ lấy mẫu	Analog: 100ms; Cảm biến nhiệt độ: 250ms
Điều kiện môi trường	Nhiệt độ: -10 đến 50℃; Độ ẩm: 35 đến 85%RH
Trọng lượng	Thiết bị: ~160g (Bao gồm bao bì: ~301g)

Nguồn tham khảo: Autonics Official

Lợi ích thực tế khi đầu tư Autonics CN-6100-R1

Tối ưu hóa hệ thống điều khiển: Chuyển đổi các tín hiệu analog yếu thành tín hiệu tiếp điểm Relay mạnh mẽ, cho phép điều khiển trực tiếp các thiết bị tải như khởi động từ, van điện từ, hoặc đèn báo.
An toàn tuyệt đối: Khả năng cách ly tín hiệu đầu vào và đầu ra giúp bảo vệ bộ điều khiển trung tâm (PLC/Controller) khỏi các sự cố đột biến điện hoặc ngắn mạch từ cảm biến.
Tiết kiệm chi phí vận hành: Thiết bị đa năng giúp giảm số lượng linh kiện trong tủ điện, tiết kiệm không gian lắp đặt và chi phí mua sắm thiết bị rời.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Xác định cấu hình: Kiểm tra loại tín hiệu đầu vào (RTD, TC hay Analog) và điều chỉnh jumper/switch trên thiết bị để tương thích với cảm biến.
Bước 2 - Đấu nối nguồn: Kết nối nguồn cấp AC 100-240V vào các chân nguồn theo sơ đồ đấu nối in trên thân thiết bị.
Bước 3 - Kết nối đầu vào: Đấu dây từ cảm biến (Pt100, Thermocouple hoặc dây tín hiệu 4-20mA) vào các chân Input tương ứng.
Bước 4 - Kết nối ngõ ra: Đấu nối tiếp điểm Relay với tải cần điều khiển (Relay trung gian, Contactor, hoặc Load trực tiếp).
Bước 5 - Kiểm tra: Vận hành thử nghiệm, theo dõi sự thay đổi của tiếp điểm Relay khi giá trị đầu vào thay đổi để đảm bảo thiết bị hoạt động chính xác.

Sản phẩm sử dụng chung phổ biến

Để tối ưu hiệu quả hệ thống, CN-6100-R1 thường được kết hợp cùng:
- Cảm biến nhiệt độ: Autonics Pt100, Thermocouple K, J, T...
- Bộ điều khiển: Các dòng Temperature Controller của Autonics.
- Phụ kiện: Socket kết nối chuyên dụng Autonics giúp lắp đặt trên thanh ray dễ dàng.

Ứng dụng thực tế của sản phẩm

Ngành thực phẩm & đồ uống: Kiểm soát nhiệt độ lò nướng, hệ thống kho đông lạnh.
Ngành sản xuất nhựa: Điều khiển nhiệt độ đầu đùn, khuôn nhựa trong máy ép.
Hệ thống HVAC: Chuyển đổi tín hiệu cảm biến nhiệt độ trong các hệ thống điều hòa trung tâm lớn.
Xử lý nước thải: Giám sát và chuyển đổi tín hiệu cảm biến trong các quy trình xử lý hóa chất.

Câu hỏi thường gặp (FAQ)

1. Thiết bị Autonics CN-6100-R1 dùng để làm gì?
Trả lời: Thiết bị này dùng để chuyển đổi các tín hiệu từ cảm biến (nhiệt độ RTD, TC hoặc tín hiệu điện Analog) sang dạng tiếp điểm Relay để điều khiển các thiết bị khác như khởi động từ hoặc van.

2. Tôi có thể dùng thiết bị này cho cảm biến Pt100 không?
Trả lời: Hoàn toàn được. CN-6100-R1 hỗ trợ rất nhiều chuẩn RTD bao gồm JPt100, DPt100...

3. Ngõ ra Relay có thể chịu tải trực tiếp được không?
Trả lời: Có, tùy phiên bản bạn chọn, thiết bị có thể chịu tải lên đến 250VAC ~ 5A. Tuy nhiên, để bền nhất, bạn nên dùng qua relay trung gian.

4. Thiết bị có nhận được tín hiệu dòng điện 4-20mA không?
Trả lời: Có, thiết bị hỗ trợ dải dòng điện tiêu chuẩn 4-20mA và 0-20mA.

5. Nguồn cấp của thiết bị là bao nhiêu?
Trả lời: Thiết bị sử dụng nguồn xoay chiều (AC) rộng từ 100-240VAC, rất tiện lợi cho tủ điện công nghiệp.

6. Làm sao để biết hàng tôi mua tại AUT VN là chính hãng?
Trả lời: Khi mua tại AUT VN, bạn sẽ nhận được sản phẩm đầy đủ tem nhãn Autonics, hộp chuẩn và hóa đơn CO/CQ đầy đủ để chứng minh nguồn gốc.

7. Sản phẩm có được bảo hành không?
Trả lời: Có, tất cả sản phẩm Autonics mua tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.

8. Tôi có cần cài đặt gì phức tạp không?
Trả lời: Việc cài đặt khá đơn giản thông qua các jumper hoặc switch trên thiết bị tùy theo loại tín hiệu bạn sử dụng.

9. Thiết bị này có lắp được trên thanh ray (DIN rail) không?
Trả lời: Có, thiết kế dạng Socket giúp bạn dễ dàng gắn lên thanh ray trong tủ điện.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Trả lời: Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ hướng dẫn đấu nối và sử dụng cho khách hàng.
