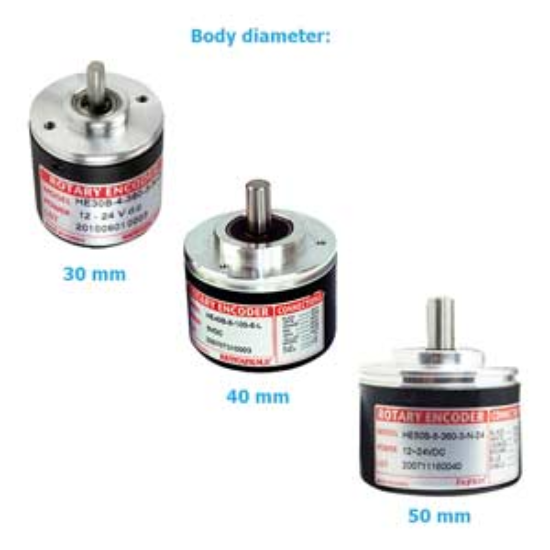

Encoder Hanyoung Nux HE50B-8-1024-6-L-5 | 1024 Xung, Line Driver Chống Nhiễu, Trục 8mm

Độ phân giải cực cao: 1024 xung/vòng (PPR) giúp định vị và đo tốc độ chính xác tuyệt đối trong hệ thống tự động hóa.
Công nghệ Line Driver: Ngõ ra tín hiệu vi sai (TTL) giúp triệt tiêu nhiễu điện từ (EMI) tối đa, đảm bảo truyền tín hiệu ổn định.
Thiết kế bền bỉ: Trục 8mm, thân 50mm, tốc độ quay tối đa lên đến 5000rpm, đạt chuẩn chất lượng Hàn Quốc.
Điện áp cấp: 5VDC (Yêu cầu nguồn cấp ổn định để đạt hiệu suất tối ưu).
Hàng chính hãng: Phân phối bởi AUT VN, đầy đủ chứng chỉ CO/CQ.

nhà chế tạo: Hanyoung Nux

SKU: HE50B-8-1024-6-L-5

Tải xuống mẫu

Giá cũ: 1.692.900 ₫

Giá bán: 1.354.320 ₫

Giới thiệu Encoder Hanyoung Nux HE50B-8-1024-6-L-5 - Giải Pháp Phản Hồi Vị Trí Chính Xác

Trong các hệ thống tự động hóa hiện đại, sai số do nhiễu tín hiệu là nguyên nhân hàng đầu gây ra lỗi vận hành. Encoder Hanyoung Nux HE50B-8-1024-6-L-5 là dòng cảm biến Encoder tương đối (Incremental Encoder) cao cấp, được thiết kế để giải quyết triệt để vấn đề này. Với sự kết hợp hoàn hảo giữa độ phân giải 1024 xung/vòng và công nghệ truyền tải tín hiệu vi sai mạnh mẽ, sản phẩm là sự lựa chọn hàng đầu cho các kỹ sư cần sự chính xác và độ tin cậy cao. Tại AUT VN, chúng tôi cung cấp dòng sản phẩm này giúp doanh nghiệp tối ưu hóa quy trình và giảm thiểu thời gian dừng máy.

Điểm nổi bật vượt trội

Chống nhiễu tuyệt đối với ngõ ra Line Driver: Sử dụng tín hiệu vi sai (A/A-, B/B-, Z/Z-) giúp loại bỏ nhiễu chế độ chung, cho phép truyền tín hiệu đi xa và ổn định ngay cả trong môi trường có nhiều biến tần, động cơ lớn.
Độ phân giải 1024 PPR chuẩn xác: Cung cấp phản hồi vị trí cực mịn, giúp bộ điều khiển PLC hoặc Servo Driver tính toán chuyển động mượt mà, giảm rung động cơ học.
Độ bền chuẩn công nghiệp Hàn Quốc: Khả năng chịu tốc độ lên đến 5000rpm và tần số đáp ứng 200kHz, hoạt động bền bỉ trong các ứng dụng tần suất cao.
Tích hợp linh hoạt: Trục 8mm tiêu chuẩn giúp việc lắp đặt và thay thế trên các hệ thống hiện hữu trở nên nhanh chóng và dễ dàng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	HE50B-8-1024-6-L-5
Loại Encoder	Incremental (Encoder tương đối)
Độ phân giải	1024 xung/vòng (PPR)
Điện áp nguồn cấp	5VDC ± 10%
Kiểu ngõ ra	Line-driver output (TTL)
Pha tín hiệu	A, A-, B, B-, Z, Z- (Tín hiệu vi sai)
Đường kính trục	8mm
Đường kính thân	50mm
Tần số đáp ứng tối đa	200kHz
Tốc độ quay tối đa	5000 rpm
Kiểu kết nối	Cáp dẫn tích hợp dài 1.5m
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10°C đến 70°C

Lợi ích khi đầu tư sản phẩm tại AUT VN

Tối ưu hóa chi phí: Giảm thiểu lỗi sản phẩm do sai lệch vị trí, tiết kiệm chi phí bảo trì và thay thế linh kiện.
An tâm tuyệt đối: Sản phẩm chính hãng Hanyoung Nux Hàn Quốc, cam kết đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc rõ ràng.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại AUT VN luôn sẵn sàng tư vấn sơ đồ đấu nối và giải pháp tích hợp tối ưu nhất cho hệ thống của bạn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị cơ khí: Sử dụng khớp nối trục (khuyến nghị dòng RC-08) để kết nối Encoder với trục động cơ. Lưu ý phải căn chỉnh trục đồng tâm để tránh làm hỏng ổ bi.
Bước 2: Cấp nguồn: Kết nối nguồn 5VDC chính xác vào chân nguồn. Cảnh báo: Tuyệt đối không cấp nguồn 24V vì sẽ làm cháy mạch ngay lập tức.
Bước 3: Đấu nối tín hiệu: Kết nối các cặp dây vi sai (A-A-, B-B-, Z-Z-) vào các ngõ vào High-speed Counter trên PLC hoặc Driver hỗ trợ Line Driver.
Bước 4: Kiểm tra: Kiểm tra chiều quay và số xung phản hồi trên màn hình điều khiển để đảm bảo thiết bị hoạt động đúng thông số 1024 PPR.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống vận hành hoàn hảo, khách hàng nên sử dụng kèm:

Khớp nối trục RC-08: Giảm chấn và chống lệch trục hiệu quả.
Bộ nguồn DC 5V ổn định: Đảm bảo tín hiệu không bị nhiễu do sụt áp.
Các dòng PLC/Driver hỗ trợ ngõ ra vi sai: Như Siemens, Mitsubishi, Omron.

Ứng dụng thực tế (Application)

Máy đóng gói: Kiểm soát độ dài bao bì và vị trí dán nhãn chính xác.
Hệ thống băng tải: Đo lường quãng đường và tốc độ di chuyển của hàng hóa.
Máy CNC & Robot: Phản hồi vị trí trục chính và các khớp nối cơ khí đòi hỏi độ chính xác cao.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi không được dùng nguồn 24V cho Encoder này?
Model HE50B-8-1024-6-L-5 hoạt động với điện áp 5VDC. Việc cấp nguồn 24V sẽ làm quá tải và phá hủy linh kiện điện tử ngay lập tức.

2. Ngõ ra Line Driver có ưu điểm gì so với NPN hay Totem Pole?
Line Driver sử dụng tín hiệu vi sai (cặp dây dương/âm), giúp triệt tiêu nhiễu điện từ cực tốt, cho phép truyền tín hiệu xa và ổn định hơn rất nhiều.

3. Độ phân giải 1024 xung có thể thay đổi được không?
Không, độ phân giải 1024 PPR là thông số kỹ thuật cố định của model này.

4. Trục của Encoder này lắp được vào thiết bị nào?
Sản phẩm có trục 8mm, phù hợp với các động cơ và trục máy có kích thước tương ứng 8mm.

5. Chỉ số IP50 có ý nghĩa gì trong lắp đặt?
IP50 có nghĩa là thiết bị chống được bụi nhưng không có khả năng chống nước. Bạn nên lắp đặt ở nơi khô ráo, tránh ẩm ướt.

6. Làm thế nào để đảo chiều quay của Encoder?
Bạn chỉ cần hoán đổi vị trí dây pha A và pha B khi đấu nối vào bộ điều khiển.

7. Tốc độ quay tối đa mà thiết bị chịu được là bao nhiêu?
Thiết bị vận hành ổn định và bền bỉ lên đến 5000 vòng/phút (rpm).

8. Tôi có nhận được giấy tờ CO/CQ khi mua tại AUT VN không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng Hanyoung Nux.

9. Sản phẩm có sẵn hàng để giao ngay không?
AUT VN luôn duy trì lượng hàng sẵn có, vui lòng liên hệ hotline để kiểm tra tình trạng kho thực tế.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Chắc chắn rồi, chúng tôi hỗ trợ kỹ thuật chuyên nghiệp trọn đời cho khách hàng.
