Trong các hệ thống tự động hóa, việc kiểm soát chính xác vị trí và tốc độ quay là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Encoder Hanyoung Nux HE50B-8-1000-3-T-24 là giải pháp đo lường chuyển động quay chuyên nghiệp, mang lại sự ổn định tuyệt đối và độ tin cậy cao cho mọi dây chuyền sản xuất.

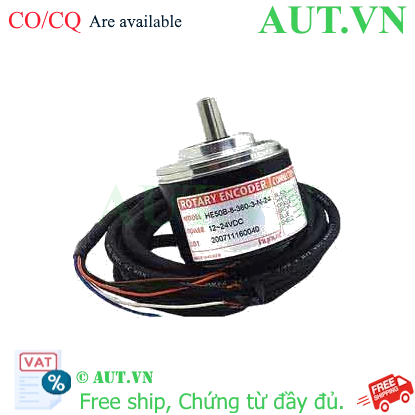

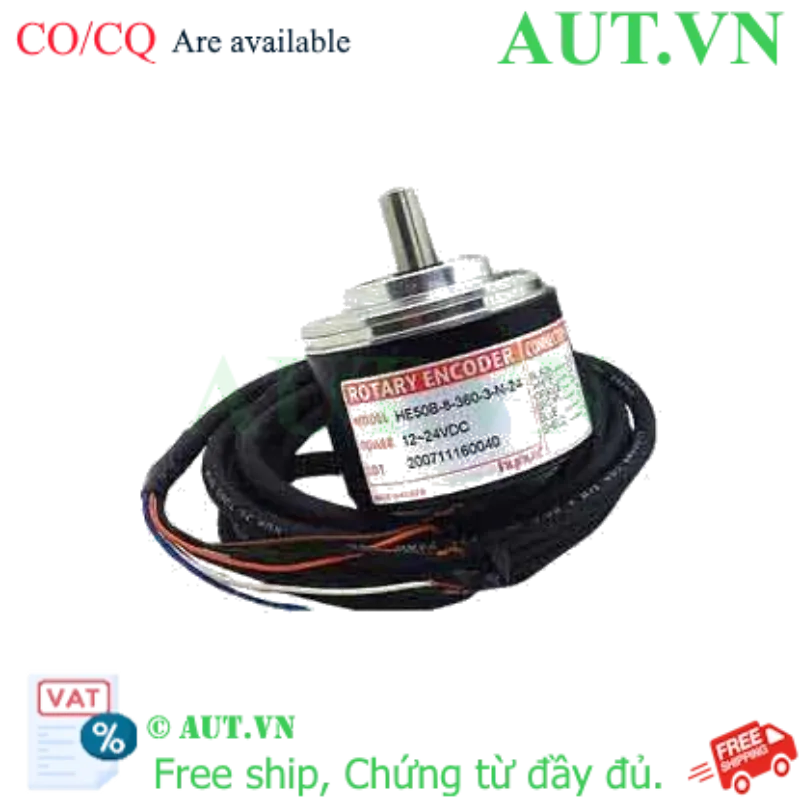

1. Giới thiệu chi tiết về Encoder Hanyoung Nux HE50B-8-1000-3-T-24
Encoder Hanyoung Nux HE50B-8-1000-3-T-24 thuộc dòng Encoder tăng dần (Incremental Encoder) cao cấp từ thương hiệu Hanyoung Nux (Hàn Quốc). Thiết bị hoạt động bằng cách chuyển đổi chuyển động quay cơ học thành các xung điện tử. Với độ phân giải 1000 xung/vòng, sản phẩm cho phép hệ thống điều khiển (PLC, Counter) theo dõi chính xác từng góc quay nhỏ nhất, từ đó tối ưu hóa quy trình vận hành máy móc.
2. Những điểm nổi bật vượt trội
- Độ phân giải lý tưởng: 1000 xung/vòng cung cấp sự cân bằng hoàn hảo giữa độ chi tiết và khả năng xử lý tín hiệu của bộ điều khiển.
- Kết cấu trục 8mm bền bỉ: Đường kính trục chuẩn 8mm giúp việc kết nối với động cơ hoặc trục truyền động trở nên dễ dàng và chắc chắn.
- Dải điện áp linh hoạt: Hoạt động ổn định từ 12VDC đến 24VDC, phù hợp với hầu hết các tiêu chuẩn nguồn cấp trong tủ điện công nghiệp.
- Khả năng chống nhiễu: Thiết kế tối ưu giúp giảm thiểu sai số do nhiễu điện từ, đảm bảo tín hiệu xung ra luôn sạch và chính xác.
- Tiêu chuẩn Hàn Quốc: Sản phẩm đạt độ bền cơ khí cao, hoạt động bền bỉ trong môi trường nhà xưởng khắc nghiệt.
3. Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết giá trị |
| Model |
HE50B-8-1000-3-T-24 |
| Nhà sản xuất |
Hanyoung Nux (Hàn Quốc) |
| Độ phân giải (Resolution) |
1000 xung / vòng (PPR) |
| Đường kính trục |
8 mm |
| Điện áp cung cấp |
12 - 24 VDC |
| Kiểu ngõ ra (Output) |
Totem Pole (T) |
| Loại Encoder |
Incremental (Tăng dần) |
Nguồn tham khảo: Hanyoung Nux Official Website
4. Lợi ích khi đầu tư Encoder HE50B-8-1000-3-T-24
Khi lựa chọn sản phẩm này thông qua AUT VN, khách hàng sẽ nhận được những giá trị thiết thực:
- Nâng cao chất lượng sản phẩm: Loại bỏ sai số vị trí, giúp các chi tiết máy vận hành khớp tuyệt đối.
- Tối ưu chi phí vận hành: Giảm thiểu tỷ lệ sản phẩm lỗi và thời gian dừng máy để hiệu chỉnh.
- Lắp đặt nhanh chóng: Kích thước chuẩn giúp thay thế trực tiếp cho các dòng Encoder cũ mà không cần chế cháo cơ khí phức tạp.
- Yên tâm về nguồn gốc: Cam kết hàng chính hãng với đầy đủ chứng từ CO/CQ.
5. Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Kiểm tra nguồn điện: Xác nhận bộ nguồn DC cung cấp đúng dải từ 12-24VDC. Tuyệt đối không cấp nguồn AC 220V vào thiết bị.
- Bước 2: Lắp đặt trục: Sử dụng khớp nối linh hoạt (Flexible Coupling) để kết nối trục 8mm của Encoder với trục máy. Việc này giúp bù sai số đồng tâm và tránh làm gãy trục khi rung lắc.
- Bước 3: Đấu nối dây: Kết nối dây nguồn (+, -) và các dây tín hiệu (A, B, Z) vào ngõ vào tốc độ cao (High-speed counter) của PLC theo sơ đồ hướng dẫn.
- Bước 4: Cấu hình và Test: Quay trục thủ công và theo dõi giá trị xung trên PLC. Kiểm tra chiều quay (A dẫn trước B hoặc ngược lại) để thiết lập đúng hướng tăng/giảm.
6. Sản phẩm sử dụng chung và tương thích
Để xây dựng một hệ thống đo lường hoàn chỉnh, Encoder này thường được kết hợp với:
- Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX Series, Omron...
- Thiết bị hiển thị: Bộ đếm xung kỹ thuật số (Digital Counter).
- Phụ kiện cơ khí: Khớp nối trục 8mm, giá đỡ Encoder chuyên dụng.
- Thiết bị truyền động: Động cơ Servo, động cơ bước hoặc động cơ giảm tốc.
7. Ứng dụng thực tế trong công nghiệp
Sản phẩm được tin dùng trong nhiều lĩnh vực đa dạng:
- Công nghiệp thực phẩm & dược phẩm: Đo chiều dài màng co, kiểm soát tốc độ băng tải đóng gói.
- Gia công cơ khí: Máy phay, máy tiện CNC, máy cắt laser để định vị tọa độ.
- Logistics & Kho bãi: Hệ thống phân loại sản phẩm tự động, robot AGV.
- Máy in & Cắt giấy: Kiểm soát độ căng của cuộn giấy và độ chính xác của vị trí in.
8. FAQ - Giải đáp thắc mắc thường gặp
- Q1: Encoder HE50B-8-1000-3-T-24 có thể dùng cho nguồn 5VDC không?
A: Không, model này yêu cầu nguồn cấp từ 12-24VDC. Nếu dùng 5VDC, thiết bị sẽ không hoạt động hoặc tín hiệu ra không ổn định.
- Q2: Sự khác biệt giữa Encoder tăng dần (Incremental) và tuyệt đối (Absolute) là gì?
A: Encoder tăng dần (như model này) đếm xung từ vị trí hiện tại; nếu mất điện, nó sẽ quên vị trí. Encoder tuyệt đối lưu giữ vị trí ngay cả khi mất điện.
- Q3: Tại sao tôi nên chọn ngõ ra Totem Pole thay vì Open Collector?
A: Ngõ ra Totem Pole cho phép truyền tín hiệu đi xa hơn và tốc độ phản hồi nhanh hơn mà không cần điện trở kéo (pull-up resistor) bên ngoài.
- Q4: Tôi có thể thay thế Encoder này bằng loại trục 6mm được không?
A: Bạn không thể thay thế trực tiếp vì kích thước trục khác nhau. Bạn cần mua model trục 6mm hoặc dùng khớp nối chuyển đổi (Adapter).
- Q5: Sản phẩm này có khả năng chống nước không?
A: Sản phẩm có tiêu chuẩn bảo vệ công nghiệp, nhưng không được ngâm trong nước. Nên lắp trong tủ điện hoặc có nắp che nếu môi trường quá ẩm ướt.
- Q6: Làm sao để biết sản phẩm mua tại AUT VN là chính hãng?
A: Sản phẩm chính hãng Hanyoung Nux tại AUT VN luôn có tem nhãn rõ ràng, đầy đủ chứng chỉ xuất xứ (CO) và chất lượng (CQ).
- Q7: Thời gian đáp ứng của Encoder là bao lâu?
A: Với ngõ ra Totem Pole, thời gian đáp ứng là cực nhanh (tính bằng micro giây), phù hợp cho các ứng dụng tốc độ cao.
- Q8: Nếu tôi lắp ngược chiều quay thì sao?
A: Bạn không cần tháo máy, chỉ cần đảo vị trí dây tín hiệu A và B trong PLC là chiều đếm sẽ thay đổi.
- Q9: Tuổi thọ trung bình của Encoder này là bao lâu?
A: Tùy vào điều kiện vận hành và chất lượng khớp nối, thông thường sản phẩm có tuổi thọ hàng triệu vòng quay.
- Q10: AUT VN có hỗ trợ kỹ thuật lắp đặt không?
A: Có, đội ngũ kỹ thuật của AUT VN sẵn sàng hỗ trợ tư vấn sơ đồ đấu nối và hướng dẫn cấu hình cho khách hàng.
