Ưu điểm của đầu ra Totem Pole là gì?

Đầu ra Totem Pole giúp tín hiệu truyền đi mạnh mẽ hơn, tốc độ phản hồi nhanh và khả năng chống nhiễu điện từ xuất sắc hơn Open Collector.

Sản phẩm có đầy đủ giấy tờ CO/CQ không?

Có, AUT VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho khách hàng khi mua hàng chính hãng.

IP50 có nghĩa là gì?

IP50 nghĩa là sản phẩm có khả năng chống bụi nhưng không chống nước.

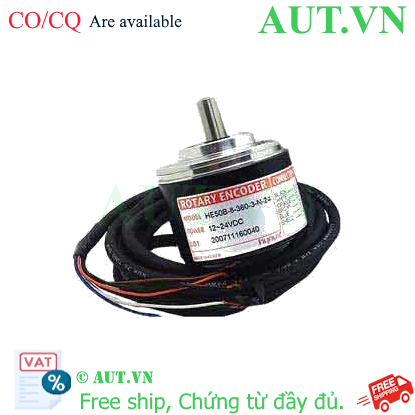

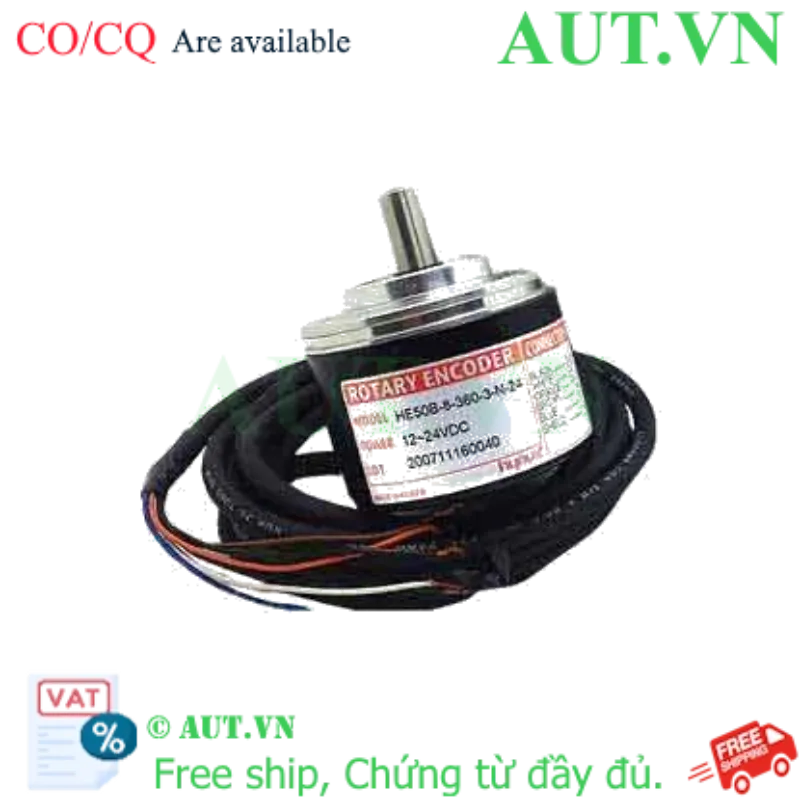

Encoder Hanyoung Nux HE50B-8-500-3-T-24 | 500 Xung, Trục 8mm, Đầu ra Totem Pole - Chính Hãng AUT VN

Thương hiệu: Hanyoung Nux (Hàn Quốc)
Độ phân giải: 500 xung/vòng (PPR) - Độ chính xác cao
Kiểu trục: Trục trơn, đường kính 8mm (Solid Shaft)
Điện áp hoạt động: 12...24VDC
Tín hiệu đầu ra: Pha A, B, Z (Totem Pole) - Chống nhiễu tốt
Tốc độ tối đa: 5000 rpm
Cấp bảo vệ: IP50

nhà chế tạo: Hanyoung Nux

SKU: HE50B-8-500-3-T-24

Tải xuống mẫu

Giá cũ: 1.481.700 ₫

Giá bán: 1.185.360 ₫

Số lượng:

Giới thiệu Cảm biến Encoder Hanyoung Nux HE50B-8-500-3-T-24

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác vị trí và tốc độ là yếu tố then chốt quyết định chất lượng sản phẩm. Cảm biến Encoder Hanyoung Nux HE50B-8-500-3-T-24 là dòng Encoder phát xung tương đối (Incremental Encoder) cao cấp từ Hàn Quốc, được thiết kế để cung cấp phản hồi chuyển động quay với độ tin cậy tuyệt đối. Với độ phân giải 500 xung/vòng và chuẩn đầu ra Totem Pole, đây là giải pháp tối ưu cho các kỹ sư muốn nâng cao hiệu suất và độ bền cho máy móc sản xuất.

Điểm nổi bật của Encoder Hanyoung Nux HE50B-8-500-3-T-24

Độ chính xác vượt trội: Với 500 xung/vòng, thiết bị cho phép đo lường và kiểm soát vị trí cực kỳ mịn, giảm thiểu sai số trong vận hành.
Tín hiệu Totem Pole ổn định: Khác với Open Collector, đầu ra Totem Pole giúp tín hiệu truyền đi mạnh mẽ hơn, tốc độ phản hồi nhanh và khả năng chống nhiễu điện từ xuất sắc, tương thích hoàn hảo với hầu hết các dòng PLC hiện nay.
Kết cấu bền bỉ: Thân vỏ 50mm chắc chắn, vật liệu cao cấp chịu được môi trường công nghiệp, vận hành ổn định ở tốc độ lên đến 5000 vòng/phút.
Lắp đặt linh hoạt: Trục trơn 8mm là tiêu chuẩn phổ biến, dễ dàng kết nối với các loại khớp nối trục trên thị trường.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	HE50B-8-500-3-T-24
Thương hiệu	Hanyoung Nux (Hàn Quốc)
Loại Encoder	Phát xung tương đối (Incremental Encoder)
Độ phân giải	500 xung/vòng (PPR)
Điện áp cấp nguồn	12...24VDC
Kiểu trục	Trục trơn (Solid Shaft), Đường kính 8mm
Đường kính thân	50 mm
Kiểu đầu ra	Totem Pole (Pha A, B, Z)
Tần số đáp ứng tối đa	200 kHz
Tốc độ quay tối đa	5000 rpm
Kiểu kết nối	Cáp gắn liền (1.5m)
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	-10 đến 70°C

Nguồn tham khảo: Hanyoung Nux Official

Lợi ích khi đầu tư Encoder Hanyoung Nux cho hệ thống

Nâng cao năng suất: Giảm thiểu tỷ lệ sản phẩm lỗi nhờ khả năng kiểm soát vị trí chính xác tuyệt đối.
Tiết kiệm chi phí vận hành: Độ bền công nghiệp cao giúp kéo dài chu kỳ bảo trì, giảm thời gian dừng máy (down-time).
Tương thích đa nền tảng: Hoạt động mượt mà với các bộ điều khiển từ Mitsubishi, Siemens, Omron cho đến các bộ Servo Driver.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

Kiểm tra trước lắp đặt: Xác nhận nguồn cấp đúng dải 12-24VDC. Kiểm tra trục Encoder không bị cong vênh.
Kết nối cơ khí: Sử dụng khớp nối (Coupling) như RC-08 để kết nối trục Encoder với trục động cơ. Đảm bảo đồng tâm để tránh rung lắc và mòn trục.
Đấu nối điện: Kết nối dây nguồn và các pha tín hiệu A, B, Z theo sơ đồ của hãng. Khuyến khích sử dụng cáp bọc kim chống nhiễu.
Cài đặt PLC: Khai báo thông số 500 xung/vòng vào bộ điều khiển để tính toán quãng đường/tốc độ chính xác.
Vận hành thử: Chạy thử ở tốc độ thấp để kiểm tra chiều quay và tín hiệu xung trước khi chạy full tải.

Sản phẩm thường sử dụng kèm theo

Để hệ thống đạt hiệu suất cao nhất, bạn nên kết hợp HE50B-8-500-3-T-24 với:

Khớp nối trục RC-08: Đảm bảo truyền động mượt mà, giảm rung cho trục 8mm.
Bộ điều khiển PLC: Các dòng PLC công nghiệp hỗ trợ ngõ vào xung tốc độ cao (High-speed Counter).
Động cơ: Stepper Motor hoặc DC Servo Motor cho các ứng dụng định vị.

Ứng dụng thực tế của Encoder HE50B-8-500-3-T-24

Hệ thống băng tải thông minh: Đo lường quãng đường di chuyển của sản phẩm để điều khiển dừng/cắt chính xác.
Máy đóng gói & Chiết rót: Đồng bộ hóa tốc độ giữa băng tải và cơ cấu đóng gói.
Cánh tay Robot công nghiệp: Phản hồi vị trí góc quay của các khớp nối robot.
Máy CNC & Máy phay: Kiểm soát vị trí trục X, Y, Z cho các tác vụ gia công cơ khí chính xác.

Câu hỏi thường gặp (FAQ)

1. Encoder HE50B-8-500-3-T-24 là loại tương đối hay tuyệt đối?

Đây là loại Encoder phát xung tương đối (Incremental Encoder). Nó đo sự thay đổi vị trí dựa trên số xung phát ra từ điểm gốc.

2. Tôi có thể sử dụng nguồn 5V cho thiết bị này không?

Không. Thiết bị này được thiết kế hoạt động trong dải điện áp từ 12V đến 24VDC. Cấp nguồn 5V sẽ khiến thiết bị không hoạt động hoặc hoạt động không ổn định.

3. Ưu điểm của đầu ra Totem Pole so với Open Collector là gì?

Đầu ra Totem Pole có khả năng kéo tín hiệu lên cao và xuống thấp chủ động, giúp tốc độ phản hồi nhanh hơn và khả năng truyền tín hiệu đi xa hơn mà ít bị nhiễu hơn so với Open Collector.

4. Sản phẩm có đi kèm khớp nối trục không?

Sản phẩm không đi kèm sẵn khớp nối. Bạn có thể mua thêm khớp nối RC-08 chính hãng tại AUT VN để đảm bảo lắp đặt đúng kỹ thuật.

5. Trục 8mm của Encoder là loại trục gì?

Đây là loại trục đặc (Solid Shaft) với đường kính 8mm, dễ dàng gia công hoặc lắp khớp nối.

6. Tần số đáp ứng 200kHz có ý nghĩa gì trong thực tế?

Nó cho biết khả năng xử lý xung cực nhanh của Encoder, cho phép bạn đo tốc độ quay cao mà không bị mất xung hay trễ tín hiệu.

7. Chỉ số IP50 có bảo vệ được sản phẩm khỏi nước không?

IP50 chỉ bảo vệ thiết bị khỏi bụi bẩn cơ bản, không chống nước. Bạn cần lắp đặt trong tủ điện hoặc có nắp che nếu môi trường có tia nước hoặc độ ẩm cao.

8. Tôi có nhận được chứng chỉ CO/CQ khi mua hàng tại AUT VN không?

Có. AUT VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng) cho mọi sản phẩm Hanyoung Nux chính hãng.

9. Chính sách bảo hành tại AUT VN như thế nào?

Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Hanyoung Nux. Ngoài ra, AUT VN hỗ trợ kỹ thuật miễn phí cho khách hàng trong suốt quá trình lắp đặt.

10. Làm sao để phân biệt Encoder Hanyoung Nux thật và giả?

Hàng chính hãng có tem mác rõ ràng, số series trùng khớp và đi kèm đầy đủ giấy tờ CO/CQ. Để an tâm nhất, quý khách nên mua tại các đại lý uy tín như AUT VN.
