Ngõ ra Totem Pole của HE50B có gì tốt hơn ngõ ra NPN/PNP?

Ngõ ra Totem Pole (Push-Pull) cung cấp cả mức cao và mức thấp một cách chủ động, giúp tín hiệu mạnh hơn, chống nhiễu điện từ tốt hơn và tương thích với hầu hết các loại PLC mà không cần thêm điện trở kéo.

Tôi có thể cấp nguồn 5V cho model này không?

Không. Model HE50B-8-60-3-T-24 yêu cầu điện áp từ 12VDC đến 24VDC.

Tại sao bắt buộc nên dùng khớp nối RC-08 khi lắp đặt?

Khớp nối giúp triệt tiêu rung động từ động cơ và bù đắp sai lệch trục, bảo vệ vòng bi Encoder khỏi bị mòn nhanh.

Đây là Encoder tương đối hay tuyệt đối?

Đây là Encoder tăng dần (Incremental), không lưu vị trí khi mất điện.

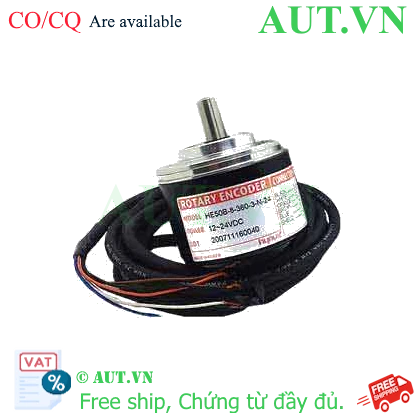

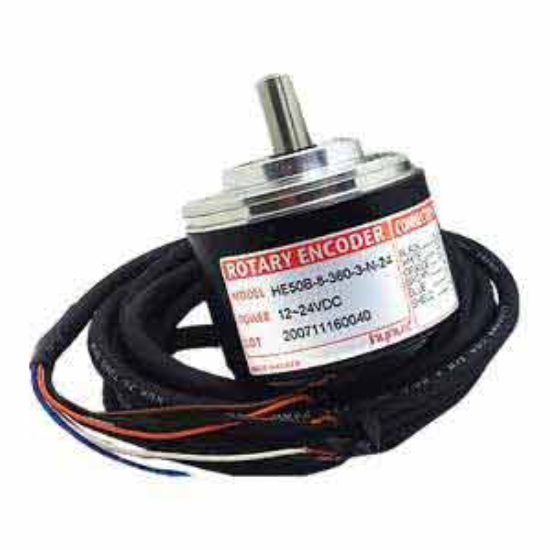

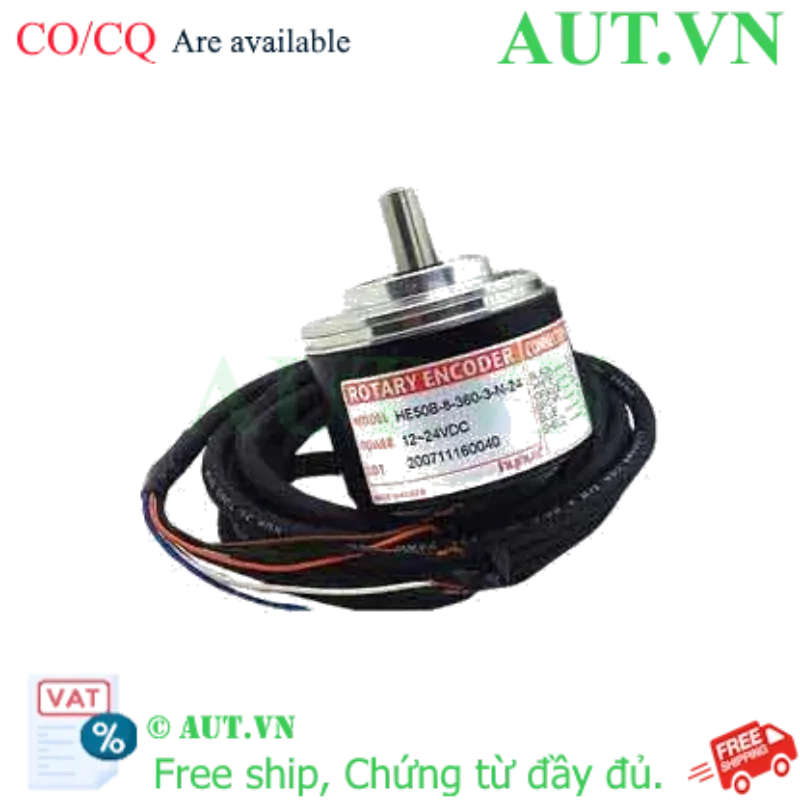

Encoder Hanyoung Nux HE50B-8-60-3-T-24: 60 Xung/Vòng, Trục 8mm, Ngõ ra Totem Pole | AUT VN

Thương hiệu: Hanyoung Nux (Hàn Quốc) - Chính hãng tại AUT VN
Độ phân giải: 60 xung/vòng (PPR) cho độ chính xác cao
Kiểu trục: Trục trơn, đường kính 8mm tiêu chuẩn
Ngõ ra: Totem Pole (Push-Pull) chống nhiễu cực tốt
Điện áp hoạt động: 12...24VDC
Tốc độ quay tối đa: 5000 rpm, vận hành bền bỉ

nhà chế tạo: Hanyoung Nux

SKU: HE50B-8-60-3-T-24

Tải xuống mẫu

Giá cũ: 1.320.150 ₫

Giá bán: 1.056.120 ₫

Số lượng:

Giới thiệu Encoder Hanyoung Nux HE50B-8-60-3-T-24

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc giám sát chính xác vị trí và tốc độ chuyển động là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Encoder Hanyoung Nux HE50B-8-60-3-T-24 là dòng cảm biến phát xung tương đối (Incremental Encoder) cao cấp từ Hàn Quốc, được thiết kế chuyên biệt để cung cấp tín hiệu phản hồi cực kỳ ổn định và chính xác.

Với độ phân giải 60 xung/vòng cùng ngõ ra Totem Pole mạnh mẽ, sản phẩm này giúp loại bỏ hoàn toàn tình trạng nhiễu tín hiệu trong môi trường công nghiệp, đảm bảo hệ thống điều khiển PLC luôn nhận diện chính xác trạng thái vận hành của máy móc.

Điểm nổi bật của Encoder HE50B-8-60-3-T-24

Ngõ ra Totem Pole (Push-Pull) ưu việt: Khác với các dòng Open Collector, ngõ ra Totem Pole giúp truyền tải tín hiệu sắc nét, khả năng chống nhiễu điện từ (EMI) cực tốt, đặc biệt phù hợp khi lắp đặt gần biến tần hoặc động cơ lớn.
Độ chính xác chuẩn công nghiệp: Cung cấp 60 xung mỗi vòng quay, giúp việc kiểm soát tốc độ và vị trí của động cơ trở nên nhạy bén, giảm thiểu sai số vận hành.
Kết cấu cơ khí siêu bền: Thân vỏ hợp kim chắc chắn, trục 8mm tiêu chuẩn, chịu được cường độ làm việc cao với tốc độ lên đến 5000 rpm mà không gây rung lắc.
Tương thích đa nền tảng: Dễ dàng kết nối và lập trình với các dòng PLC phổ biến như Mitsubishi, Siemens, Omron, Delta...

Bảng thông số kỹ thuật chi tiết

Model	HE50B-8-60-3-T-24
Thương hiệu	Hanyoung Nux (Hàn Quốc)
Loại Encoder	Phát xung tương đối (Incremental)
Điện áp nguồn cấp	12...24VDC
Độ phân giải	60 xung/vòng (PPR)
Đường kính trục	8 mm (Trục trơn)
Đường kính thân	50 mm
Kiểu ngõ ra	Totem Pole (Pha A, B, Z)
Tần số đáp ứng tối đa	200 kHz
Tốc độ quay tối đa	5000 rpm
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	-10°C đến 70°C
Chiều dài cáp	1.5 m

Nguồn tham khảo: Hanyoung Nux Official

Lợi ích khi đầu tư Encoder Hanyoung Nux HE50B

Tối ưu hóa hiệu suất: Giảm thiểu sai số trong quá trình điều khiển, giúp dây chuyền sản xuất chạy ổn định, tăng năng suất sản phẩm.
Tiết kiệm chi phí bảo trì: Độ bền chuẩn Hàn Quốc giúp kéo dài chu kỳ thay thế, giảm thời gian dừng máy (down-time) không đáng có.
Lắp đặt nhanh chóng: Thiết kế nhỏ gọn, chuẩn hóa giúp kỹ thuật viên dễ dàng lắp đặt và thay thế trong thời gian ngắn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra trục: Đảm bảo trục động cơ hoặc trục truyền động có đường kính chuẩn 8mm, bề mặt sạch, không bị rơ lắc.
Bước 2: Kết nối cơ khí: Sử dụng khớp nối (như Hanyoung Nux RC-08) để kết nối Encoder với trục máy. Điều này cực kỳ quan trọng để triệt tiêu rung chấn và bảo vệ vòng bi.
Bước 3: Đấu nối điện: Nối dây nguồn (12-24VDC) và các dây tín hiệu pha A, B, Z vào bộ đếm tốc độ cao (High-speed Counter) của PLC theo sơ đồ hướng dẫn.
Bước 4: Vận hành và kiểm tra: Quay trục chậm và sử dụng oscilloscope hoặc phần mềm giám sát PLC để kiểm tra dạng sóng tín hiệu ngõ ra Totem Pole trước khi chạy toàn tải.

Sản phẩm sử dụng chung cho hiệu quả tối đa

Để tăng tuổi thọ thiết bị và đảm bảo độ chính xác, AUT VN khuyến nghị quý khách sử dụng kèm:

Khớp nối đàn hồi Hanyoung Nux RC-08: Giúp bù sai lệch đồng tâm và giảm chấn.
PLC điều khiển: Các dòng PLC Mitsubishi FX, Siemens S7, Omron CP để xử lý tín hiệu xung tốc độ cao.
Biến tần: Sử dụng để điều phối tốc độ động cơ dựa trên tín hiệu phản hồi từ Encoder.

Ứng dụng thực tế của Encoder HE50B-8-60-3-T-24

Hệ thống băng tải: Kiểm soát chính xác quãng đường di chuyển và tốc độ băng tải trong nhà máy thực phẩm, dược phẩm.
Máy đóng gói & In ấn: Đồng bộ hóa tốc độ giữa các trục cuốn và bộ phận cắt, đảm bảo sản phẩm không bị lệch.
Robot công nghiệp: Giám sát góc quay của các khớp nối robot đơn giản.
Thiết bị đo lường: Ứng dụng trong các máy đo tốc độ vòng quay, máy đo chiều dài vật liệu.

Câu hỏi thường gặp (FAQ)

1. Ngõ ra Totem Pole của HE50B có gì tốt hơn ngõ ra NPN/PNP?: Ngõ ra Totem Pole (Push-Pull) cung cấp cả mức cao và mức thấp một cách chủ động, giúp tín hiệu mạnh hơn, chống nhiễu điện từ tốt hơn và tương thích với hầu hết các loại PLC mà không cần thêm điện trở kéo (pull-up resistor).
2. Tôi có thể cấp nguồn 5V cho model này không?: Không. Model HE50B-8-60-3-T-24 yêu cầu điện áp từ 12VDC đến 24VDC. Cấp nguồn 5V sẽ khiến thiết bị không hoạt động hoặc hoạt động không ổn định.
3. Tại sao bắt buộc nên dùng khớp nối RC-08 khi lắp đặt?: Khớp nối giúp triệt tiêu rung động từ động cơ và bù đắp sai lệch trục. Nếu nối cứng, bất kỳ sự rung lắc nào cũng tác động trực tiếp lên vòng bi Encoder, gây mòn nhanh và hỏng thiết bị.
4. Sản phẩm này có khả năng chống nước không?: Sản phẩm đạt chuẩn IP50, bảo vệ tốt trước bụi bẩn nhưng KHÔNG chống nước. Quý khách nên lắp đặt trong tủ điện hoặc có hộp bảo vệ nếu môi trường có tia nước.
5. Đây là Encoder tương đối hay tuyệt đối?: Đây là Encoder tăng dần (Incremental). Nghĩa là nó đếm số xung từ vị trí bắt đầu. Khi mất điện, vị trí hiện tại sẽ bị mất và cần reset về điểm gốc (Home) khi khởi động lại.
6. Tốc độ quay tối đa an toàn là bao nhiêu?: Thiết bị hoạt động ổn định và bền bỉ nhất ở tốc độ dưới 5000 vòng/phút (rpm).
7. Cách kiểm tra nhanh Encoder còn sống hay chết?: Sử dụng đồng hồ vạn năng đo điện áp tại chân tín hiệu A, B khi quay trục chậm. Nếu điện áp thay đổi giữa mức cao và mức thấp theo nhịp quay thì Encoder vẫn hoạt động.
8. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm này không?: Có. AUT VN cam kết cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) chính hãng cho mọi đơn hàng.
9. Thời gian bảo hành của Encoder Hanyoung Nux là bao lâu?: Sản phẩm được bảo hành chính hãng 12 tháng cho các lỗi từ nhà sản xuất. Vui lòng giữ hóa đơn để được hỗ trợ.
10. Tôi cần mua số lượng lớn, AUT VN có sẵn hàng không?: AUT VN luôn duy trì kho hàng lớn cho dòng HE50B. Quý khách vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá chiết khấu tốt nhất.
