Tôi có thể dùng nguồn 24V cho Encoder HE50B-8-360-6-L-5 không?

KHÔNG. Model này yêu cầu nguồn 5VDC. Cấp nguồn 24V sẽ làm hỏng thiết bị ngay lập tức.

Ưu điểm lớn nhất của ngõ ra Line Driver so với Open Collector là gì?

Line Driver truyền tín hiệu vi sai, giúp chống nhiễu điện từ (EMI) cực tốt và truyền tín hiệu đi xa hơn mà không bị mất xung.

Thiết bị có chịu được môi trường nước hoặc ẩm cao không?

Với chuẩn IP50, sản phẩm chống bụi nhưng không chống nước. Quý khách nên lắp trong tủ điện hoặc có hộp bảo vệ nếu môi trường ẩm ướt.

Tại sao phải dùng khớp nối mềm khi lắp Encoder?

Khớp nối giúp triệt tiêu rung động và bù đắp sai số lệch trục, ngăn chặn việc làm mòn/hỏng ổ bi của Encoder.

360 xung/vòng có đủ độ chính xác cho máy CNC không?

360 xung là mức tiêu chuẩn cho nhiều ứng dụng. Tùy vào tỉ số truyền của máy, mức này thường đáp ứng tốt việc đo tốc độ và vị trí cơ bản.

Encoder này có hỗ trợ quay hai chiều không?

Có, thiết bị hỗ trợ nhận diện chiều quay Clockwise (CW) và Counterclockwise (CCW) thông qua pha A và B.

Làm sao để phân biệt hàng chính hãng Hanyoung Nux tại AUT VN?

Sản phẩm tại AUT VN đầy đủ CO/CQ từ nhà sản xuất, tem mác rõ ràng và chế độ bảo hành chính hãng.

Tần số 200kHz có ý nghĩa gì trong vận hành?

Đây là tốc độ phát xung tối đa. Tần số càng cao, bạn có thể vận hành máy ở tốc độ quay lớn hơn mà không lo bị mất xung.

Tôi cần dây cáp loại nào để tối ưu tín hiệu?

Nên dùng dây Twisted Pair có lớp bọc kim (Shielded cable) và nối đất lớp bọc để chống nhiễu tối đa.

Thời gian giao hàng tại AUT VN là bao lâu?

Chúng tôi luôn sẵn kho các model phổ biến và giao hàng hỏa tốc trong ngày tại TP.HCM và 2-3 ngày trên toàn quốc.

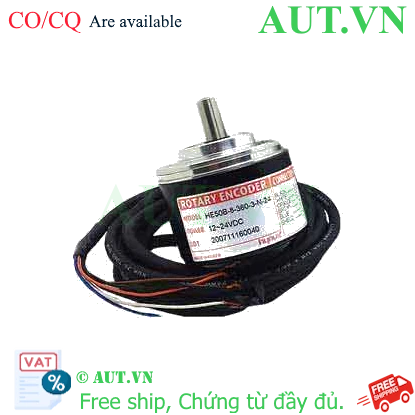

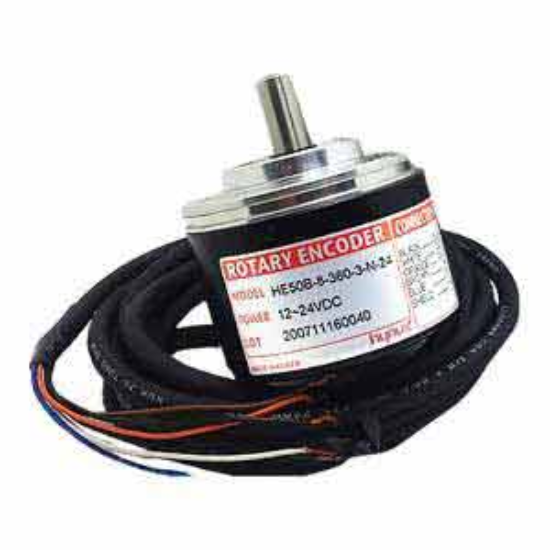

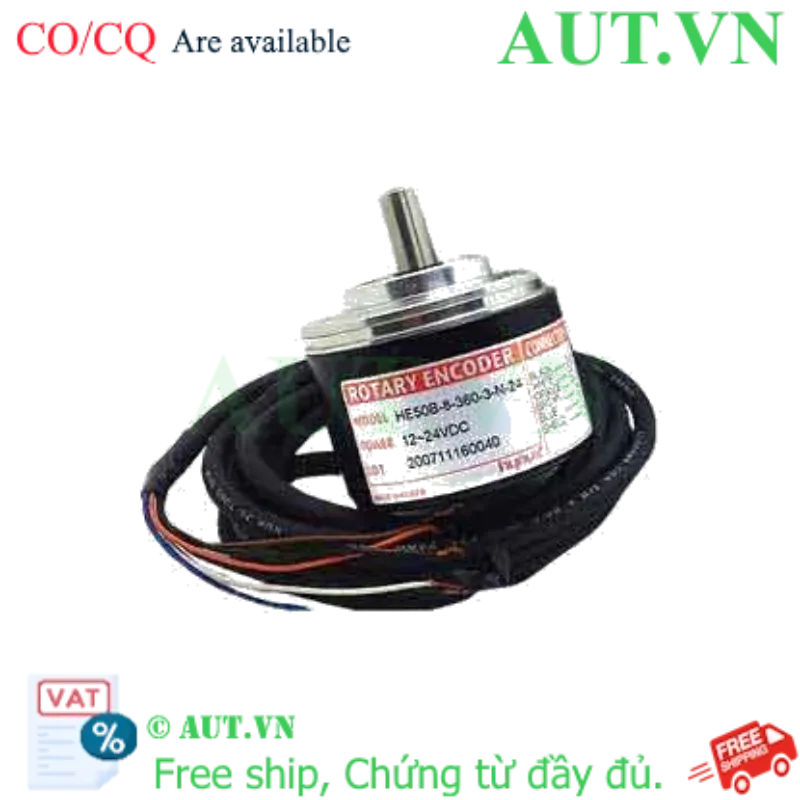

Encoder Hanyoung Nux HE50B-8-360-6-L-5: 360 Xung, Line Driver Chống Nhiễu, Trục 8mm Chính Hãng | AUT VN

Model: HE50B-8-360-6-L-5 (Hanyoung Nux - Hàn Quốc)
Độ phân giải: 360 xung/vòng (PPR) - Độ chính xác cao
Ngõ ra: Line Driver (TTL) - Triệt tiêu nhiễu điện từ tuyệt đối cho nhà máy
Thông số vật lý: Trục 8mm, Thân 50mm, Nguồn cấp 5VDC
Ứng dụng: Tối ưu cho máy CNC, Robot công nghiệp và băng tải tự động
Phân phối: Cam kết chính hãng, đầy đủ CO/CQ bởi AUT VN

nhà chế tạo: Hanyoung Nux

SKU: HE50B-8-360-6-L-5

Tải xuống mẫu

Giá cũ: 1.481.700 ₫

Giá bán: 1.185.360 ₫

Số lượng:

Giới thiệu Encoder Hanyoung Nux HE50B-8-360-6-L-5

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát chính xác vị trí và tốc độ vòng quay là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Encoder Hanyoung Nux HE50B-8-360-6-L-5 là dòng cảm biến phát xung tương đối (Incremental Encoder) cao cấp, được thiết kế để hoạt động bền bỉ trong những môi trường khắc nghiệt nhất. Với ngõ ra Line Driver (TTL), thiết bị này giải quyết triệt để bài toán nhiễu tín hiệu trong nhà máy, đảm bảo dữ liệu truyền về PLC hoặc bộ điều khiển luôn chính xác, giúp hệ thống vận hành mượt mà và loại bỏ hoàn toàn sai số vận hành.

Điểm nổi bật của Encoder HE50B-8-360-6-L-5

Công nghệ Line Driver chống nhiễu vượt trội: Khác với ngõ ra Open Collector thông thường, Line Driver sử dụng tín hiệu vi sai (A, A-, B, B-, Z, Z-), cho phép truyền tín hiệu tốc độ cao đi xa mà không bị suy giảm hoặc ảnh hưởng bởi từ trường từ biến tần, động cơ.
Độ phân giải chuẩn xác: Với 360 xung/vòng, sản phẩm cung cấp phản hồi chi tiết cho các ứng dụng đo tốc độ và định vị góc quay chính xác.
Hiệu suất vận hành mạnh mẽ: Tần số đáp ứng lên đến 200kHz và tốc độ quay tối đa 5000 rpm, đáp ứng mọi yêu cầu khắt khe của máy móc công nghiệp hiện đại.
Kết cấu cơ khí bền bỉ: Thân Encoder 50mm chắc chắn cùng trục 8mm tiêu chuẩn, giảm thiểu rung lắc và tăng tuổi thọ thiết bị khi vận hành liên tục.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	HE50B-8-360-6-L-5
Thương hiệu	Hanyoung Nux (Hàn Quốc)
Loại Encoder	Encoder phát xung tương đối (Incremental)
Độ phân giải	360 xung/vòng (PPR)
Ngõ ra (Output)	Line Driver (TTL): A, A-, B, B-, Z, Z-
Nguồn cấp	5VDC (±5%)
Đường kính trục	8mm
Đường kính thân	50mm
Tần số đáp ứng tối đa	200 kHz
Tốc độ quay tối đa	5000 rpm
Kiểu kết nối	Dây cáp liền 1.5m
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	-10°C đến 70°C
Chiều quay	Hỗ trợ cả hai chiều (CW/CCW)

Nguồn tham khảo: Hanyoung Nux Official

Lợi ích khi sử dụng Encoder Hanyoung Nux cho hệ thống

Nâng cao năng suất: Loại bỏ hoàn toàn sai số vị trí, giúp dây chuyền vận hành chính xác, giảm tỉ lệ sản phẩm lỗi.
Tối ưu chi phí bảo trì: Độ bền cơ khí cao và khả năng chống nhiễu giúp thiết bị hoạt động ổn định, giảm thiểu thời gian dừng máy đột ngột (downtime).
Tương thích đa nền tảng: Dễ dàng tích hợp với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron... hỗ trợ ngõ vào tốc độ cao.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

Kiểm tra nguồn cấp: Đảm bảo nguồn cấp chính xác 5VDC. Cảnh báo: Tuyệt đối không cấp nguồn 24V vì sẽ gây cháy mạch điều khiển ngay lập tức.
Lắp đặt cơ khí: Sử dụng khớp nối mềm (Coupling) model RC-08 để kết nối trục Encoder với trục động cơ, giúp bù sai số lệch tâm và giảm rung chấn.
Đấu nối tín hiệu: Thực hiện đấu nối theo sơ đồ 8 dây. Khuyến khích sử dụng dây cáp bọc kim chống nhiễu cho các đường tín hiệu A/A-, B/B-, Z/Z-.
Kiểm tra và hiệu chuẩn: Sử dụng máy hiện sóng (Oscilloscope) hoặc bộ đếm xung trên PLC để kiểm tra xung phát ra trước khi vận hành tự động.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để đạt hiệu quả vận hành tối đa, quý khách nên kết hợp Encoder HE50B-8-360-6-L-5 với:

Khớp nối mềm RC-08: Bảo vệ trục và ổ bi Encoder khỏi rung động.
Bộ nguồn DC 5V ổn định: Đảm bảo xung phát ra không bị dao động do sụt áp.
PLC/Motion Control: Các bộ điều khiển hỗ trợ High-speed Counter ngõ vào Line Driver.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Máy CNC & Máy phay: Kiểm soát chính xác vị trí trục chính và các trục di chuyển X, Y, Z.
Hệ thống băng tải thông minh: Định vị sản phẩm chính xác trên dây chuyền đóng gói tự động.
Cánh tay Robot công nghiệp: Phản hồi vị trí góc cho các khớp nối, đảm bảo quỹ đạo di chuyển chính xác.
Máy dệt, máy in công nghiệp: Kiểm soát độ căng và tốc độ cuộn vật liệu.

FAQ - Những câu hỏi thường gặp

Q: Tôi có thể dùng nguồn 24V cho Encoder HE50B-8-360-6-L-5 không?
A: KHÔNG. Model này chỉ hoạt động với nguồn 5VDC. Việc cấp nguồn 24V sẽ làm hỏng thiết bị ngay lập tức.
Q: Ưu điểm thực sự của ngõ ra Line Driver so với Open Collector là gì?
A: Line Driver truyền tín hiệu vi sai, giúp triệt tiêu nhiễu điện từ (EMI) từ các thiết bị xung quanh và cho phép truyền tín hiệu đi xa hơn mà không bị mất xung.
Q: Thiết bị có chịu được môi trường nước hoặc độ ẩm cao không?
A: Sản phẩm đạt chuẩn IP50 (chống bụi). Nó không chống nước, vì vậy quý khách nên lắp trong tủ điện hoặc có hộp bảo vệ nếu môi trường ẩm ướt.
Q: Tại sao tôi bắt buộc phải dùng khớp nối mềm khi lắp đặt?
A: Khớp nối mềm giúp triệt tiêu rung động và bù đắp sai số lệch trục, ngăn chặn việc gây áp lực lên ổ bi, tránh làm hỏng Encoder nhanh chóng.
Q: Độ phân giải 360 xung/vòng có đủ cho máy CNC không?
A: 360 xung là mức tiêu chuẩn cho nhiều ứng dụng cơ bản. Tùy vào tỉ số truyền của hệ thống, mức này thường đáp ứng tốt việc đo tốc độ và vị trí góc.
Q: Encoder này có nhận diện được chiều quay không?
A: Có, thiết bị hỗ trợ nhận diện chiều quay thuận (CW) và ngược (CCW) thông qua sự lệch pha giữa kênh A và B.
Q: Làm sao để đảm bảo mua đúng hàng chính hãng Hanyoung Nux tại AUT VN?
A: Mọi sản phẩm tại AUT VN đều đi kèm CO/CQ đầy đủ, tem mác chính hãng và chế độ bảo hành uy tín từ nhà sản xuất.
Q: Tần số 200kHz có ý nghĩa gì trong thực tế?
A: Đây là giới hạn tốc độ phát xung. Tần số càng cao, bạn có thể vận hành máy ở tốc độ quay lớn hơn mà không lo bị mất xung tín hiệu.
Q: Nên chọn loại dây cáp nào để tối ưu tín hiệu cho Line Driver?
A: Bạn nên sử dụng dây Twisted Pair có lớp bọc kim (Shielded cable) và nối đất lớp bọc để chống nhiễu tối đa.
Q: Thời gian giao hàng của AUT VN như thế nào?
A: Chúng tôi sẵn kho số lượng lớn, giao hỏa tốc trong ngày tại TP.HCM và từ 2-3 ngày cho các tỉnh thành toàn quốc.
