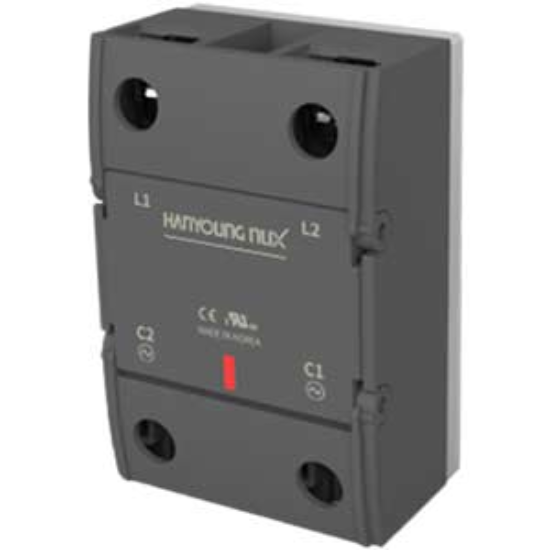

Relay bán dẫn Hanyoung Nux HSR-2A50HZN là giải pháp đóng ngắt điện tử tiên tiến, thay thế hoàn toàn cho các rơ le cơ học truyền thống. Với công nghệ SSR (Solid State Relay), sản phẩm loại bỏ các tiếp điểm vật lý, giúp tăng tuổi thọ thiết bị, vận hành êm ái và tốc độ đóng ngắt cực nhanh, đặc biệt tối ưu cho các hệ thống điều khiển nhiệt độ chính xác.
Điểm nổi bật của HSR-2A50HZN
- Công nghệ Zero-cross: Tự động đóng ngắt tại điểm điện áp bằng 0, giúp giảm thiểu xung điện và nhiễu điện từ (EMI), bảo vệ các thiết bị điện tử nhạy cảm xung quanh.
- Độ bền vượt trội: Không có bộ phận chuyển động cơ học, loại bỏ hiện tượng đánh lửa, mài mòn tiếp điểm, đảm bảo vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Khả năng chịu tải lớn: Với dòng tải lên đến 50A, sản phẩm đáp ứng tốt cho các máy gia nhiệt, lò sấy và hệ thống điều khiển công suất lớn.
- Thiết kế nhỏ gọn: Dễ dàng lắp đặt trên bề mặt phẳng, tích hợp đèn LED chỉ thị trạng thái giúp theo dõi vận hành dễ dàng.
Bảng thông số kỹ thuật chi tiết
| Model | HSR-2A50HZN |
| Thương hiệu | Hanyoung Nux |
| Số pha của tải | 1 pha |
| Điện áp điều khiển (Input) | 100...240VAC |
| Điện áp tải (Output) | 24...480VAC |
| Dòng điện tải định mức | 50A |
| Kiểu chuyển mạch | Zero-cross (Điểm không) |
| Tản nhiệt khuyến nghị | HSN-80 (Bán riêng) |
| Đèn chỉ thị | LED Indicator |
| Dòng điện rò (Leakage current) | 20mA |
| Sụt áp khi ON | 1.6V |
| Phương pháp lắp đặt | Lắp bề mặt (Surface Mount) |
| Phương pháp đấu nối | Bắt vít (Screw Terminal) |
| Nhiệt độ vận hành | -30...90°C |
| Tiêu chuẩn chất lượng | CE, EN, RoHS |
| Kích thước (RxCxS) | 64mm x 42mm x 27.3mm |
| Khối lượng | 120g |
Lợi ích khi sử dụng Relay bán dẫn Hanyoung Nux
- Tiết kiệm chi phí bảo trì: Tuổi thọ cao hơn nhiều lần so với rơ le cơ, giảm thiểu thời gian dừng máy để thay thế linh kiện.
- Điều khiển chính xác: Phản ứng tức thì với tín hiệu điều khiển, giúp duy trì nhiệt độ ổn định cho các hệ thống PID.
- An toàn tuyệt đối: Không gây tia lửa điện khi đóng ngắt, cực kỳ an toàn trong các môi trường dễ cháy nổ.
Hướng dẫn sử dụng và lắp đặt
- Bước 1: Kiểm tra thông số điện áp ngõ vào và ngõ ra của thiết bị có phù hợp với HSR-2A50HZN hay không.
- Bước 2: Lắp đặt Relay lên bề mặt phẳng. Lưu ý quan trọng: Bắt buộc sử dụng thêm tản nhiệt (như HSN-80) và keo tản nhiệt để tránh quá nhiệt gây hỏng thiết bị.
- Bước 3: Đấu nối dây điều khiển vào chân Input (100-240VAC) và đấu nối tải vào chân Output.
- Bước 4: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận Relay hoạt động đúng trạng thái.
Sản phẩm sử dụng chung
Để đảm bảo hiệu suất và độ bền, HSR-2A50HZN nên được sử dụng cùng với:
- Tản nhiệt nhôm HSN-80: Giải nhiệt cho SSR khi chạy tải cao.
- Bộ điều khiển nhiệt độ (Temperature Controller): Để điều phối tín hiệu đóng ngắt tự động.
- Aptomat/MCCB: Bảo vệ ngắn mạch cho hệ thống điện.
Ứng dụng thực tế
Relay bán dẫn HSR-2A50HZN được ứng dụng rộng rãi trong:
- Điều khiển thanh gia nhiệt trong lò sấy công nghiệp, máy ép nhựa.
- Hệ thống sưởi ấm, điều khiển nhiệt độ trong phòng thí nghiệm.
- Các tủ điện điều khiển tự động hóa trong nhà máy sản xuất.
- Điều khiển bật/tắt các thiết bị điện xoay chiều công suất lớn.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi cần dùng tản nhiệt cho HSR-2A50HZN?
Vì SSR sinh nhiệt trong quá trình dẫn điện. Nếu không có tản nhiệt, nhiệt độ tăng cao sẽ làm hỏng linh kiện bán dẫn bên trong.
2. Zero-cross là gì và nó có lợi ích gì?
Zero-cross là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp giảm nhiễu điện và bảo vệ tải.
3. Sản phẩm này có thể dùng cho tải DC không?
Không, HSR-2A50HZN được thiết kế chuyên cho tải xoay chiều (AC).
4. Dòng tải 50A là dòng liên tục hay dòng tức thời?
Đây là dòng tải tối đa. Tuy nhiên, để đảm bảo an toàn, bạn nên sử dụng ở mức 60-80% công suất định mức hoặc dùng tản nhiệt cực tốt.
5. Đèn LED trên Relay có tác dụng gì?
Đèn LED sáng khi ngõ vào có điện, cho biết Relay đang ở trạng thái ON.
6. HSR-2A50HZN có thể điều khiển bằng PLC không?
Có, miễn là ngõ ra của PLC cung cấp điện áp trong khoảng 100-240VAC.
7. Tuổi thọ của relay bán dẫn này là bao lâu?
Gần như vĩnh cửu nếu được tản nhiệt tốt và không bị quá tải hoặc ngắn mạch.
8. Sự khác biệt giữa SSR Hanyoung và rơ le cơ là gì?
SSR không có tiếp điểm, không gây tiếng ồn, không đánh lửa và tốc độ đóng ngắt nhanh hơn nhiều lần.
9. Tôi có thể lắp đặt Relay này ở môi trường ngoài trời không?
Sản phẩm nên được lắp trong tủ điện để tránh bụi bẩn và ẩm ướt, mặc dù dải nhiệt độ hoạt động khá rộng.
10. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ cho sản phẩm chính hãng Hanyoung Nux.
Nguồn tham khảo: Hanyoung Nux Official Website
