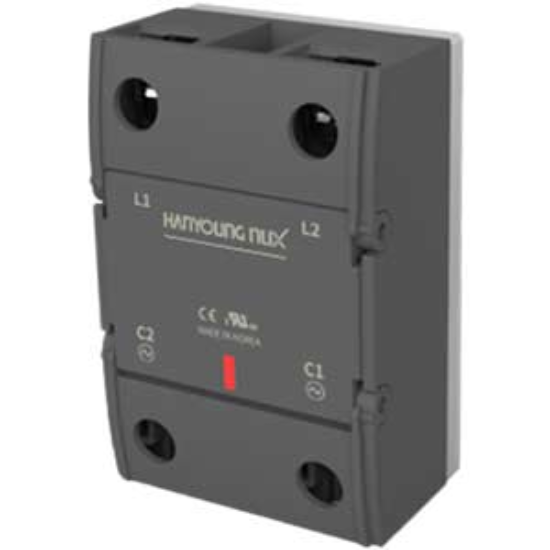

Giới thiệu về Relay Bán Dẫn Hanyoung Nux HSR-2D50HZN
Relay bán dẫn (Solid State Relay - SSR) Hanyoung Nux HSR-2D50HZN là thiết bị đóng ngắt điện tử hiện đại, thay thế hoàn toàn cho rơ le cơ truyền thống. Với khả năng chịu tải lên đến 50A và dải điện áp rộng, HSR-2D50HZN là giải pháp tối ưu cho các hệ thống điều khiển nhiệt độ, máy gia nhiệt công nghiệp và các ứng dụng yêu cầu tần suất đóng ngắt cao mà không gây mòn tiếp điểm.
Điểm nổi bật của HSR-2D50HZN
- Không có tiếp điểm cơ học: Loại bỏ hoàn toàn tia lửa điện, tiếng ồn khi đóng ngắt và hiện tượng mòn tiếp điểm, kéo dài tuổi thọ thiết bị.
- Công nghệ Zero-cross: Tự động đóng ngắt tại điểm điện áp bằng 0, giúp giảm thiểu xung nhiễu điện từ (EMI), bảo vệ các linh kiện điện tử nhạy cảm trong mạch.
- Tốc độ phản ứng cực nhanh: Thời gian đóng ngắt tính bằng mili giây, đảm bảo độ chính xác tuyệt đối cho các hệ thống điều khiển PID.
- Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt trên bề mặt (Surface Mount) và tản nhiệt hiệu quả.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | HSR-2D50HZN |
| Số pha của tải | 1 pha |
| Điện áp ngõ vào (Control Voltage) | 5...24VDC |
| Điện áp tải (Load Voltage) | 24...480VAC |
| Dòng điện tải tối đa | 50A |
| Đặc điểm chuyển mạch | Zero-cross |
| Tản nhiệt khuyến nghị | HSN-80 (Bán riêng) |
| Loại ứng dụng | Rơ le bán dẫn cho thiết bị gia nhiệt |
| Chỉ thị trạng thái | LED Indicator |
| Dòng điện rò (mạch chính) | 20mA |
| Độ sụt áp khi ON | 1.6V |
| Phương pháp lắp đặt | Lắp bề mặt, Bắt vít |
| Nhiệt độ vận hành | -30...90°C |
| Tiêu chuẩn chứng nhận | CE, EN, RoHS |
Lợi ích khi sử dụng Hanyoung Nux HSR-2D50HZN
- Tiết kiệm chi phí bảo trì: Không cần thay thế tiếp điểm định kỳ như relay cơ.
- Độ an toàn cao: Cách ly quang học giữa mạch điều khiển và mạch động lực, bảo vệ an toàn cho người vận hành và thiết bị điều khiển.
- Hoạt động ổn định: Chịu được môi trường công nghiệp khắc nghiệt, chống rung lắc tốt.
- Hiệu suất năng lượng: Giảm thất thoát năng lượng nhờ độ sụt áp thấp.
Hướng dẫn sử dụng và lắp đặt (How-to)
Để đảm bảo Relay hoạt động bền bỉ, hãy thực hiện theo các bước sau:
- Bước 1: Gắn Relay lên tấm tản nhiệt (ví dụ HSN-80) bằng vít cố định. Sử dụng keo tản nhiệt để tăng hiệu quả truyền nhiệt.
- Bước 2: Đấu nối mạch điều khiển (Input): Nối cực dương (+) của nguồn 5-24VDC vào chân (+) và cực âm (-) vào chân (-) của SSR.
- Bước 3: Đấu nối mạch động lực (Output): Đấu nối tiếp SSR vào một trong hai dây nguồn của tải (điện áp 24-480VAC).
- Bước 4: Kiểm tra lại toàn bộ mối nối, đảm bảo vít được siết chặt để tránh hiện tượng move điện gây cháy nổ.
- Bước 5: Cấp nguồn điều khiển để kiểm tra đèn LED trạng thái và vận hành tải.
Sản phẩm sử dụng chung
Để HSR-2D50HZN hoạt động ổn định ở cường độ cao, bạn nên kết hợp với:
- Tản nhiệt HSN-80: Bắt buộc dùng khi tải thực tế > 10A để tránh quá nhiệt gây hỏng SSR.
- Bộ điều khiển nhiệt độ (Temperature Controller): Để điều khiển đóng ngắt SSR theo chu kỳ PID.
- CB/Aptomat: Để bảo vệ quá tải và ngắn mạch cho hệ thống.
Ứng dụng thực tế của sản phẩm
Relay bán dẫn Hanyoung Nux HSR-2D50HZN được ứng dụng rộng rãi trong:
- Hệ thống gia nhiệt: Lò sấy, máy ép nhựa, máy đóng gói, nồi hơi công nghiệp.
- Điều khiển chiếu sáng: Hệ thống đèn nhà xưởng, đèn sân khấu công suất lớn.
- Tự động hóa: Điều khiển động cơ nhỏ, van điện từ trong dây chuyền sản xuất.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi cần lắp tản nhiệt cho HSR-2D50HZN?
Vì SSR là thiết bị bán dẫn, khi dòng điện chạy qua sẽ sinh nhiệt. Nếu không có tản nhiệt, nhiệt độ tăng cao sẽ làm hỏng linh kiện bên trong.
2. Zero-cross là gì và có tác dụng gì?
Zero-cross là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu nhiễu điện và bảo vệ tải nhạy cảm.
3. Tôi có thể dùng nguồn 24VAC để điều khiển không?
Không, model HSR-2D50HZN yêu cầu điện áp điều khiển là DC (5-24VDC). Sử dụng AC sẽ gây hỏng thiết bị.
4. SSR này có thể điều khiển tải AC 380V được không?
Có, dải điện áp tải của sản phẩm hỗ trợ từ 24V đến 480VAC, nên hoàn toàn dùng được cho điện 3 pha 380V (đóng ngắt 1 pha).
5. Tuổi thọ của SSR Hanyoung so với Relay cơ như thế nào?
Cao hơn rất nhiều vì không có sự mài mòn vật lý tại tiếp điểm.
6. Khi LED sáng nhưng tải không chạy thì nguyên nhân do đâu?
Có thể do đứt dây tải, hỏng thiết bị tải hoặc SSR bị hỏng ở phần ngõ ra (mạch động lực).
7. Tôi nên chọn tản nhiệt nào cho dòng 50A?
Chúng tôi khuyến nghị sử dụng tản nhiệt HSN-80 chính hãng Hanyoung để đảm bảo hiệu quả thoát nhiệt tốt nhất.
8. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux và AUT VN.
9. HSR-2D50HZN có thể dùng để điều khiển động cơ không?
Có, nhưng nên sử dụng cho động cơ có tải thuần trở hoặc có bộ khởi động mềm để tránh dòng khởi động quá lớn.
10. Làm sao để phân biệt hàng chính hãng Hanyoung Nux?
Hàng chính hãng có đầy đủ CO/CQ, bao bì sắc nét, logo in rõ ràng và được cung cấp bởi các đơn vị uy tín như AUT VN.
Nguồn tham khảo: Hanyoung Nux Official Website
