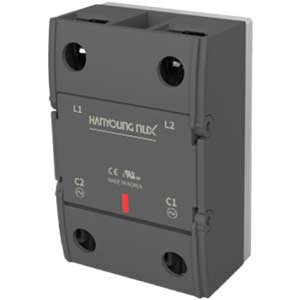

Relay Bán Dẫn Hanyoung Nux HSR-2D50LZN | 50A, 5-24VDC, Zero-Cross

Thương hiệu: Hanyoung Nux (Hàn Quốc)
Dòng điện tải: 50A - Khả năng chịu tải lớn, vận hành bền bỉ
Điện áp điều khiển: 5...24VDC (Tương thích hoàn hảo với PLC, MCU, PID)
Điện áp tải: 24...240VAC (1 Pha)
Công nghệ: Chuyển mạch Zero-cross (Triệt tiêu nhiễu EMI và xung điện)
Ưu điểm: Không tiếng ồn, không đánh lửa, tuổi thọ cao

nhà chế tạo: Hanyoung Nux

SKU: HSR-2D50LZN

Giá cũ: 342.468 ₫

Giá bán: 285.390 ₫

Số lượng:

Relay bán dẫn Hanyoung Nux HSR-2D50LZN là thiết bị đóng ngắt điện tử (Solid State Relay - SSR) cao cấp, được thiết kế để thay thế hoàn hảo cho các dòng rơ le cơ truyền thống trong các hệ thống công nghiệp hiện đại. Với công nghệ bán dẫn tiên tiến, sản phẩm khắc phục triệt để các nhược điểm như đánh lửa tiếp điểm, tiếng ồn cơ học và sự mài mòn vật lý, giúp hệ thống của bạn vận hành với độ chính xác và độ bền tuyệt đối.

🚀 Điểm nổi bật của HSR-2D50LZN

Tuổi thọ vượt trội: Cấu tạo không có bộ phận chuyển động cơ học giúp loại bỏ hoàn toàn hiện tượng mài mòn tiếp điểm, cho phép đóng ngắt hàng triệu lần.
Công nghệ Zero-cross thông minh: Tự động kích hoạt tại thời điểm điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu xung điện đột ngột và hạn chế tối đa nhiễu điện từ (EMI) cho hệ thống điều khiển.
Tốc độ phản hồi cực nhanh: Khả năng đóng ngắt tính bằng mili giây, đáp ứng hoàn hảo các yêu cầu điều khiển tần suất cao từ bộ điều khiển PID.
An toàn & Trực quan: Tích hợp đèn LED chỉ thị trạng thái ngay trên thân sản phẩm, giúp kỹ thuật viên dễ dàng kiểm tra tình trạng vận hành.
Thiết kế tối ưu: Kích thước nhỏ gọn, tiêu chuẩn, giúp tiết kiệm không gian lắp đặt trong tủ điện công nghiệp.

📊 Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	HSR-2D50LZN
Loại thiết bị	Rơ le bán dẫn (Solid State Relay - SSR)
Số pha tải	1 Pha (Single Phase)
Điện áp điều khiển (Input)	5...24VDC
Điện áp tải (Load)	24...240VAC
Dòng điện tải định mức	50A
Kiểu chuyển mạch	Zero-cross (Điểm không)
Chỉ thị trạng thái	Đèn LED Indicator
Dòng điện rò (Leakage Current)	≤ 20mA
Độ sụt áp khi ON (Voltage Drop)	≤ 1.6V
Nhiệt độ vận hành	-30 đến 90°C
Tiêu chuẩn chứng nhận	CE, EN, RoHS
Kích thước (RxCxS)	64mm x 42mm x 27.3mm

💎 Lợi ích khi sử dụng HSR-2D50LZN

Tiết kiệm chi phí bảo trì: Loại bỏ nhu cầu thay thế rơ le cơ định kỳ do mòn tiếp điểm, giúp hệ thống hoạt động liên tục.
Kiểm soát nhiệt chính xác: Kết hợp cùng bộ điều khiển nhiệt độ, SSR giúp duy trì mức nhiệt ổn định, cực kỳ quan trọng trong các quy trình sản xuất nhạy cảm.
Môi trường làm việc chuyên nghiệp: Vận hành êm ái, không gây tiếng ồn, không phát sinh tia lửa điện, đảm bảo an toàn cháy nổ.

🛠 Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị: Xác định sơ đồ đấu nối chân ngõ vào (Input) và ngõ ra (Load) dựa trên tài liệu kỹ thuật.
Bước 2 - Kết nối ngõ vào: Cấp nguồn tín hiệu DC (từ 5V đến 24V) vào các cực (+) và (-) của Relay.
Bước 3 - Kết nối tải: Đấu nối thiết bị tải xoay chiều (24-240VAC) thông qua các chân ngõ ra của Relay.
Bước 4 - Lắp tản nhiệt (Bắt buộc): Lắp Relay lên tản nhiệt (khuyến nghị Hanyoung HSN-80) và bôi một lớp keo tản nhiệt mỏng để đảm bảo thoát nhiệt hiệu quả khi chạy dòng tải 50A.
Bước 5 - Kiểm tra: Cấp nguồn và quan sát đèn LED trên thân sản phẩm để xác nhận trạng thái đóng/ngắt của thiết bị.

🔗 Sản phẩm tương thích (isRelatedTo)

Tản nhiệt Hanyoung HSN-80: Phụ kiện bắt buộc để đảm bảo tuổi thọ khi chạy tải cao.
Bộ điều khiển nhiệt độ PID: Thiết bị cung cấp tín hiệu điều khiển đầu vào cho SSR.
Nguồn DC Switching 12V/24V: Cung cấp nguồn nuôi cho mạch điều khiển.

🏗 Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các ngành công nghiệp:

Điều khiển thanh nhiệt (Heater) trong máy ép nhựa, máy đúc khuôn.
Hệ thống lò sấy công nghiệp, lò nướng điện công suất lớn.
Điều khiển chiếu sáng và các thiết bị điện xoay chiều trong nhà xưởng.
Các hệ thống tự động hóa yêu cầu đóng ngắt tần suất cao và chính xác.

❓ Câu hỏi thường gặp (FAQ)

1. Tại sao tôi không nên chạy SSR 50A mà không có tản nhiệt?
Khi dòng điện lớn đi qua bán dẫn, nó sẽ sinh nhiệt rất cao. Không có tản nhiệt, SSR sẽ bị quá nhiệt dẫn đến cháy hỏng hoặc tự ngắt để bảo vệ, gây gián đoạn sản xuất.

2. Chế độ Zero-cross có tác dụng gì thực tế?
Nó giúp Relay chỉ đóng mạch khi điện áp AC ở mức 0V, giúp giảm hiện tượng sốc điện và nhiễu điện từ, bảo vệ các linh kiện điện tử khác trong hệ thống.

3. Model HSR-2D50LZN có dùng cho tải DC được không?
Không, model này được thiết kế chuyên dụng cho tải xoay chiều (AC). Nếu muốn điều khiển tải DC, bạn cần sử dụng dòng SSR chuyên dụng cho DC.

4. Điện áp điều khiển 5VDC có dùng được không?
Có, dải điện áp điều khiển cho phép từ 5V đến 24VDC, nên bạn có thể dùng trực tiếp với PLC hoặc vi điều khiển.

5. Làm sao để biết Relay đang đóng hay ngắt?
Bạn hãy quan sát đèn LED chỉ thị trên thân máy. Đèn sáng nghĩa là Relay đang ở trạng thái đóng (ON) và cấp điện cho tải.

6. Relay này có gây tiếng ồn khi hoạt động không?
Hoàn toàn không. Vì sử dụng linh kiện bán dẫn nên không có các tiếp điểm cơ học, vận hành cực kỳ êm ái.

7. Tôi có cần mua keo tản nhiệt không?
Rất nên có. Keo tản nhiệt giúp tăng cường sự tiếp xúc giữa SSR và tản nhiệt, giúp truyền nhiệt nhanh hơn, bảo vệ thiết bị tốt hơn.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ chứng chỉ CO/CQ cho sản phẩm để khách hàng yên tâm về nguồn gốc.

9. Dòng điện rò 20mA có nguy hiểm không?
Đây là dòng rò đặc trưng của SSR khi ở trạng thái OFF, nằm trong ngưỡng an toàn công nghiệp nhưng cần lưu ý khi đấu nối hệ thống tiếp địa.
