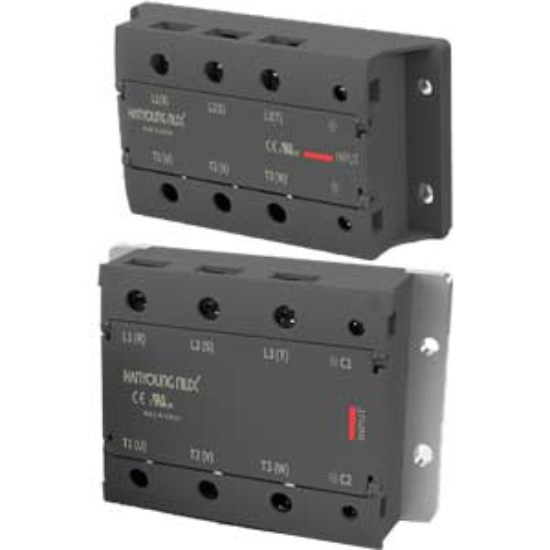

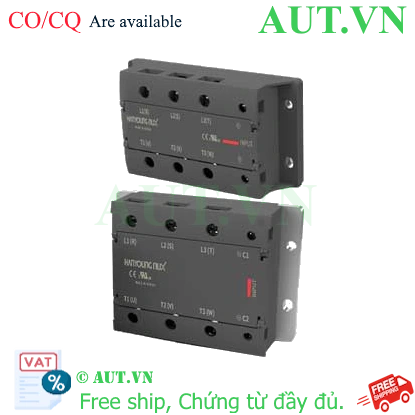

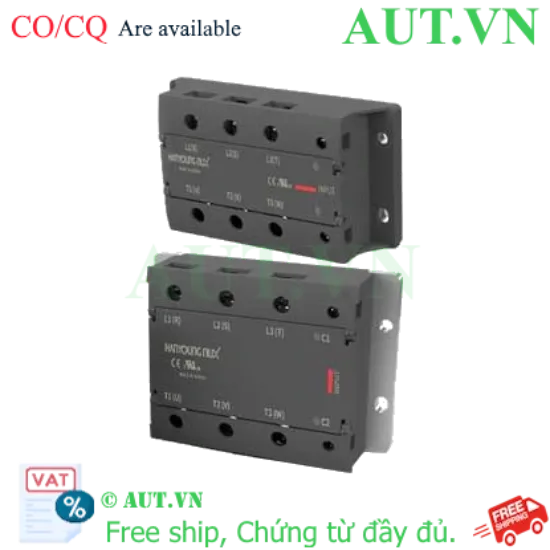

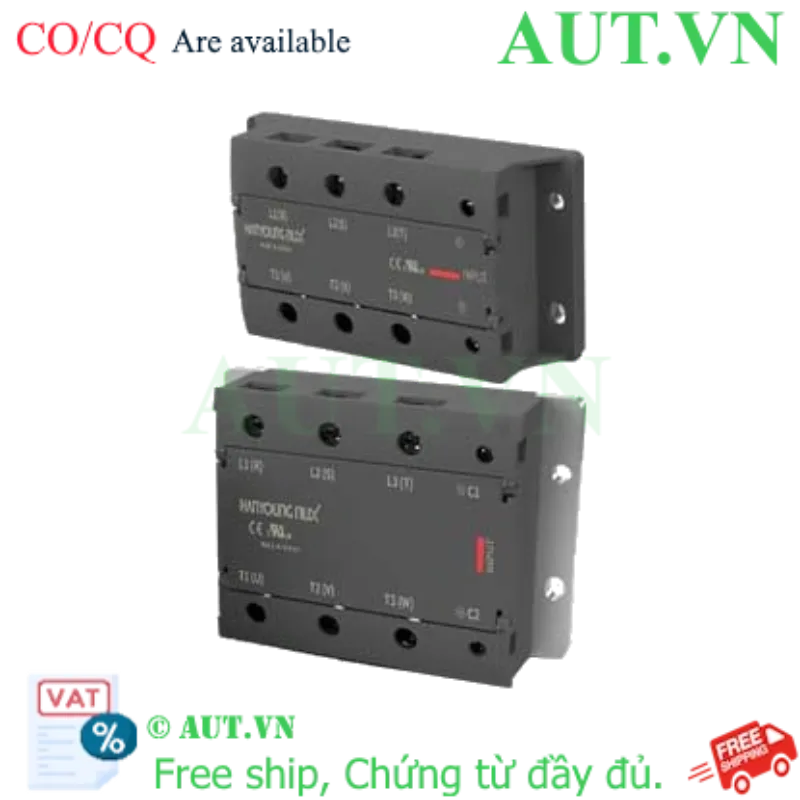

Relay Bán Dẫn 3 Pha Hanyoung Nux HSR-3D20LZN - 20A, 24-240VAC, Zero-Cross

Loại sản phẩm: Relay bán dẫn (SSR) 3 pha hiệu suất cao từ Hanyoung Nux.
Dòng điện tải: 20A - Vận hành ổn định trong môi trường công nghiệp.
Điện áp điều khiển: 5...24VDC - Tương thích hoàn hảo với PLC, bộ điều khiển PID.
Điện áp tải: 24...240VAC - Đáp ứng tiêu chuẩn điện 3 pha.
Công nghệ Zero-cross: Chuyển mạch tại điểm 0V, triệt tiêu tối đa nhiễu điện từ (EMI).
Ưu điểm: Không tiếng ồn, tuổi thọ cực cao, không tia lửa điện.

nhà chế tạo: Hanyoung Nux

SKU: HSR-3D20LZN

Tải xuống mẫu

Giá cũ: 487.494 ₫

Giá bán: 406.245 ₫

Relay Bán Dẫn 3 Pha Hanyoung Nux HSR-3D20LZN - Giải Pháp Đóng Ngắt Nhiệt Công Nghiệp Chính Xác

Trong các hệ thống điều khiển nhiệt độ công nghiệp đòi hỏi độ chính xác cao, việc sử dụng relay cơ truyền thống thường gặp hạn chế về tuổi thọ và tốc độ phản hồi. Relay bán dẫn 3 pha Hanyoung Nux HSR-3D20LZN là giải pháp công nghệ hiện đại, sử dụng linh kiện bán dẫn thay thế tiếp điểm cơ khí, giúp hệ thống vận hành êm ái, bền bỉ và loại bỏ hoàn toàn hiện tượng tia lửa điện gây hại cho thiết bị.

Điểm nổi bật của HSR-3D20LZN

Tuổi thọ vượt trội: Do không có bộ phận chuyển động cơ học, thiết bị không bị mòn tiếp điểm, giúp giảm thiểu tối đa chi phí bảo trì và thay thế định kỳ.
Công nghệ Zero-cross tiên tiến: Tính năng này cho phép relay chỉ đóng ngắt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu xung nhiễu điện từ (EMI), bảo vệ các thiết bị điện tử nhạy cảm như PLC và cảm biến.
Tốc độ phản hồi siêu nhanh: Lý tưởng cho các ứng dụng điều khiển PID, nơi yêu cầu đóng ngắt liên tục với tần suất cao để duy trì nhiệt độ ổn định tuyệt đối.
Vận hành không tiếng ồn: Khác với tiếng "tạch tạch" của relay cơ, SSR Hanyoung Nux hoạt động hoàn toàn yên tĩnh, tạo môi trường làm việc chuyên nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	HSR-3D20LZN
Số pha tải	3 Pha
Điện áp điều khiển (Input)	5...24VDC
Điện áp tải (Load Voltage)	24...240VAC
Dòng điện tải định mức	20A
Kiểu chuyển mạch	Zero-cross (Chuyển mạch tại điểm 0)
Chỉ thị trạng thái	Đèn LED hiển thị trực quan
Dòng điện rò (Leakage Current)	≤ 20mA
Sụt áp khi dẫn (Voltage Drop)	≤ 1.6V
Nhiệt độ vận hành	-30 đến 90°C
Tiêu chuẩn an toàn	EN, RoHS

Nguồn tham khảo: Hanyoung Nux Official

Lợi ích khi sử dụng HSR-3D20LZN

Tối ưu chi phí vận hành: Độ bền vượt trội giúp giảm thiểu thời gian dừng máy (downtime) và tiết kiệm chi phí bảo trì.
Bảo vệ hệ thống điện toàn diện: Giảm nhiễu EMI và loại bỏ tia lửa điện, bảo vệ các linh kiện điện tử nhạy cảm trong tủ điện.
Kiểm soát nhiệt độ chính xác: Khả năng đóng ngắt siêu nhanh hỗ trợ hoàn hảo cho các thuật toán PID, tránh dao động nhiệt.

Hướng dẫn lắp đặt (How-to)

Bước 1 - Lắp đặt cơ khí: Gắn Relay lên bề mặt phẳng hoặc thanh ray DIN trong tủ điện.
Bước 2 - Giải nhiệt (Bắt buộc): Lắp thêm tản nhiệt nhôm (như HSM-200) và bôi một lớp keo tản nhiệt mỏng giữa mặt sau SSR và tản nhiệt.
Bước 3 - Đấu nối điều khiển: Kết nối nguồn tín hiệu 5-24VDC vào các chân ngõ vào (Input) theo sơ đồ hãng.
Bước 4 - Đấu nối tải: Kết nối nguồn điện 3 pha (24-240VAC) vào các chân ngõ ra (Output).
Bước 5 - Kiểm tra: Siết chặt các đầu cos để tránh hiện tượng lỏng lẻo gây move điện sinh nhiệt.

Sản phẩm đi kèm & Liên quan (isRelatedTo)

Tản nhiệt nhôm HSM-200: Phụ kiện bắt buộc để đảm bảo an toàn khi vận hành dòng cao.
Bộ điều khiển nhiệt độ PID: Giải pháp hoàn hảo để tối ưu hóa hiệu suất đóng ngắt của SSR.
PLC (Siemens, Mitsubishi, Omron...): Thiết bị cung cấp tín hiệu điều khiển 24VDC chuẩn xác.

Ứng dụng thực tế (Application)

Relay bán dẫn 3 pha Hanyoung Nux HSR-3D20LZN được tin dùng trong:

Hệ thống gia nhiệt lò sấy, lò nướng công nghiệp.
Máy ép nhựa, máy đúc áp lực cao.
Thiết bị chế biến thực phẩm (nồi hấp, lò hấp điện).
Tủ điện điều khiển tự động hóa trong nhà máy sản xuất.

Câu hỏi thường gặp (FAQ)

1. Tại sao nên dùng SSR HSR-3D20LZN thay vì relay cơ?
SSR không có tiếp điểm cơ học nên không bị mòn, không tạo tia lửa điện và tốc độ đóng ngắt nhanh hơn, giúp kiểm soát nhiệt độ chính xác hơn.

2. Chức năng Zero-cross có tác dụng gì?
Nó giúp thiết bị chỉ đóng ngắt khi điện áp AC đi qua điểm 0V, giúp giảm nhiễu điện từ (EMI) tối đa.

3. Tôi có bắt buộc phải dùng tản nhiệt không?
CÓ. Khi chạy dòng lớn, SSR tỏa nhiệt rất mạnh. Bắt buộc dùng tản nhiệt (như HSM-200) để tránh cháy thiết bị.

4. Điện áp điều khiển 5-24VDC dùng được với thiết bị nào?
Bạn có thể dùng nguồn DC từ PLC, bộ nguồn tổ ong hoặc bộ điều khiển PID có ngõ ra 5-24VDC.

5. Dòng 20A là dòng tải tối đa hay dòng chạy liên tục?
Đây là dòng định mức. AUT VN khuyến nghị dùng ở mức 60-80% (khoảng 12A-16A) để đảm bảo độ bền lâu nhất.

6. Sản phẩm có thể điều khiển tải 1 pha không?
Có thể, nhưng thiết kế này được tối ưu hóa tốt nhất cho các hệ thống điện 3 pha công nghiệp.

7. Làm sao biết Relay đang hoạt động?
Trên thân thiết bị có đèn LED chỉ thị. Khi đèn sáng nghĩa là ngõ vào đang có tín hiệu điều khiển.

8. Hàng tại AUT VN có sẵn không?
AUT VN luôn sẵn hàng các dòng Hanyoung Nux chính hãng, đầy đủ CO/CQ cho khách hàng.

9. Sản phẩm được bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Hanyoung Nux tại Việt Nam.

10. Có được kèm keo tản nhiệt khi mua không?
Keo tản nhiệt thường được bán rời, quý khách nên đặt cùng tản nhiệt để đảm bảo lắp đặt hoàn hảo.

11. SSR có thể hỏng do quá nhiệt không?
Có, nếu không được lắp tản nhiệt đúng cách hoặc dùng quá dòng định mức, SSR sẽ bị hỏng do nhiệt.

12. Mua hàng tại AUT VN có được xuất hóa đơn VAT không?
Có, AUT VN hỗ trợ đầy đủ hóa đơn VAT và chứng từ CO/CQ cho doanh nghiệp.
