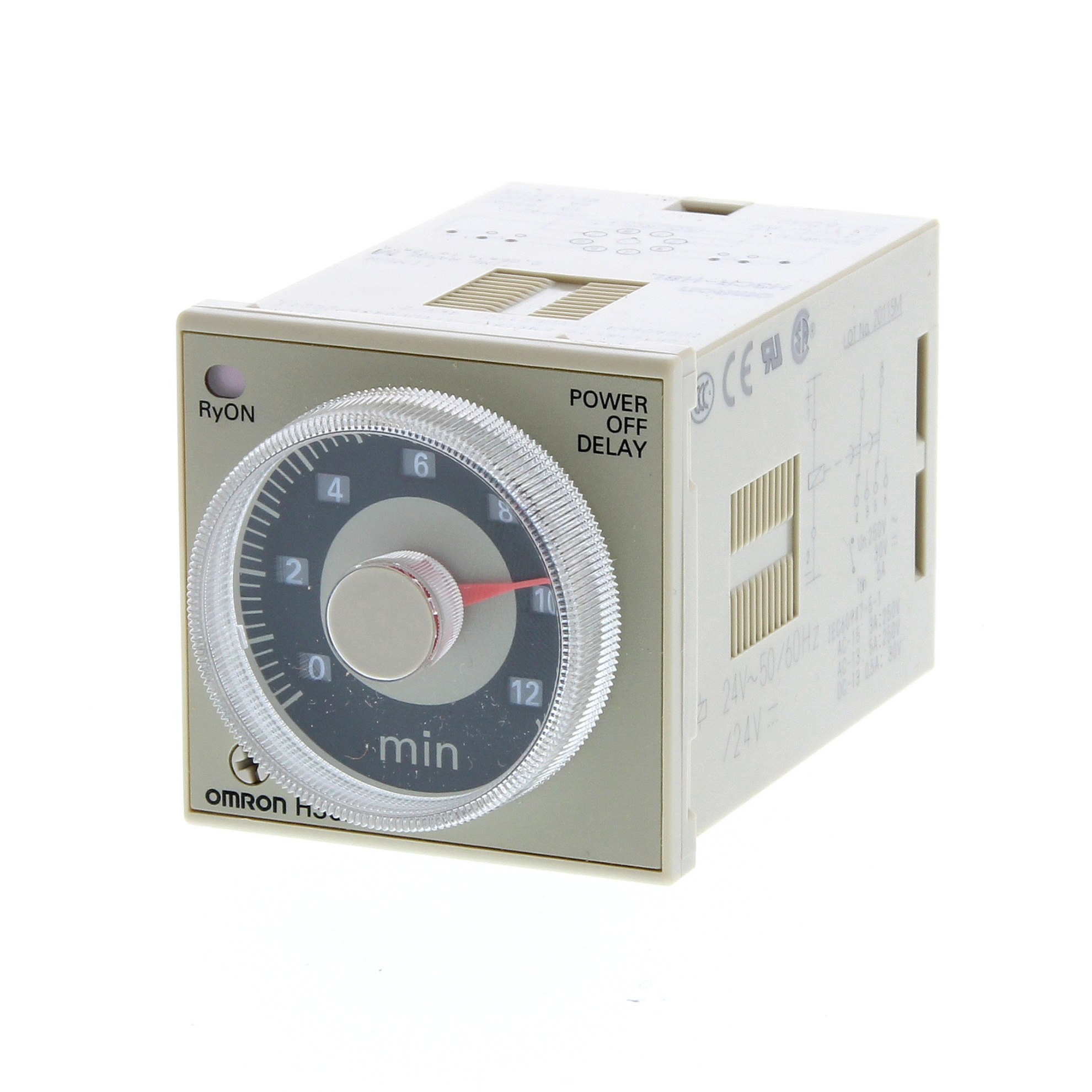

Timer Omron H3CR-H8L AC100-120 M - Chế độ OFF Delay, Ngõ ra DPDT, Chính hãng

Điện áp nguồn: 100-120VAC 50/60Hz (Phù hợp hệ thống 110V)
Chế độ hoạt động: OFF Delay (Trễ khi ngắt nguồn)
Ngõ ra điều khiển: DPDT (2 cặp tiếp điểm chuyển đổi linh hoạt)
Dải thời gian điều chỉnh: 0.05 giây đến 12 phút
Kiểu kết nối: Đế cắm 8 chân tròn (8-pin round socket)
Độ chính xác: Cực cao ±0.2% FS max

nhà chế tạo: Omron

SKU: H3CR-H8L AC100-120 M

Tải xuống mẫu

Giá cũ: 2.408.700 ₫

Giá bán: 1.926.960 ₫

Giới thiệu Timer Omron H3CR-H8L AC100-120 M chính hãng

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát thời gian chính xác là yếu tố then chốt để đảm bảo dây chuyền vận hành ổn định và tránh hư hỏng thiết bị. Timer Omron H3CR-H8L AC100-120 M là dòng rơ le thời gian cao cấp thuộc series H3CR danh tiếng của Omron. Sản phẩm được thiết kế chuyên dụng cho chế độ OFF Delay (trễ khi ngắt nguồn), giúp duy trì trạng thái hoạt động của tải trong một khoảng thời gian xác định sau khi nguồn điều khiển đã bị ngắt. Với độ bền vượt trội và độ chính xác tuyệt đối, đây là lựa chọn số 1 cho các kỹ sư điện và đơn vị lắp đặt tủ điện công nghiệp tại Việt Nam.

Điểm nổi bật của Timer Omron H3CR-H8L

Độ chính xác cực cao: Sai số thời gian cực thấp (±0.2% FS), đảm bảo các chu kỳ máy hoạt động chuẩn xác đến từng mili giây.
Chế độ OFF Delay chuyên dụng: Cho phép ứng dụng linh hoạt trong các bài toán điều khiển trễ tải, bảo vệ thiết bị sau khi dừng máy.
Ngõ ra DPDT mạnh mẽ: Cung cấp 2 cặp tiếp điểm chuyển đổi (Double Pole Double Throw), giúp dễ dàng điều khiển hai mạch điện độc lập cùng lúc.
Thiết kế tiêu chuẩn công nghiệp: Nhỏ gọn, dễ lắp đặt trên đế 8 chân, khả năng chống rung lắc và chịu nhiệt tốt trong môi trường tủ điện khắc nghiệt.
Thương hiệu Omron uy tín: Sản phẩm từ AUT VN đảm bảo tiêu chuẩn chất lượng quốc tế và độ tin cậy cao nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	H3CR-H8L AC100-120 M
Thương hiệu	Omron
Điện áp nguồn định mức	100/110/120 VAC 50/60 Hz
Dải điện áp cho phép	85 đến 110% điện áp nguồn
Tiêu thụ điện năng	Khoảng 0.23 VA (tại 120 VAC)
Chế độ vận hành	Power OFF-delay (Trễ khi ngắt nguồn)
Ngõ ra điều khiển	Time-limit: DPDT (2 cặp tiếp điểm)
Phương thức kết nối	Đế cắm 8 chân tròn (8-pin round socket)
Độ chính xác thời gian	Tối đa ±0.2% FS
Nhiệt độ vận hành	-10 đến 55 ℃ (không đóng băng)
Độ ẩm vận hành	35 đến 85 %
Điện áp chịu xung	5 kV (giữa các chân nguồn)
Tuổi thọ cơ học	Tối thiểu 10 triệu lần đóng cắt
Tuổi thọ điện học	Tối thiểu 100.000 lần (5 A tại 250 VAC)
Cấp bảo vệ	IP40 (bề mặt bảng điều khiển)
Trọng lượng	Khoảng 120 g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Timer Omron H3CR-H8L tại AUT VN

Việc sử dụng Timer Omron H3CR-H8L mang lại những giá trị thiết thực cho doanh nghiệp:

Tối ưu hóa quy trình sản xuất: Kiểm soát thời gian chuẩn xác giúp giảm thiểu tỷ lệ sản phẩm lỗi do sai lệch chu kỳ máy.
Tiết kiệm chi phí bảo trì: Với tuổi thọ cơ học lên đến 10 triệu lần, thiết bị giúp giảm đáng kể tần suất thay thế và dừng máy để sửa chữa.
An toàn tuyệt đối cho hệ thống: Khả năng chịu xung điện cao bảo vệ các mạch điều khiển nhạy cảm khỏi sự cố điện đột ngột.
Lắp đặt nhanh chóng: Chuẩn chân 8-pin giúp việc thay thế, bảo trì trở nên cực kỳ đơn giản, giảm thiểu thời gian downtime cho nhà máy.

Hướng dẫn sử dụng (How to)

Bước 1: Kiểm tra nguồn điện: Đảm bảo điện áp đầu vào nằm trong dải 100-120VAC để tránh hư hỏng thiết bị.
Bước 2: Lắp đặt vào đế: Cắm Timer vào đế cắm (Socket) 8 chân tương ứng (Ví dụ: P2CF-08).
Bước 3: Đấu nối dây: Kết nối dây nguồn và dây tải vào các chân theo sơ đồ kỹ thuật in trên thân sản phẩm hoặc tài liệu của Omron.
Bước 4: Thiết lập thời gian: Sử dụng núm xoay trên mặt Timer để chọn dải thời gian và điều chỉnh giá trị thời gian mong muốn.
Bước 5: Vận hành và kiểm tra: Ngắt nguồn điều khiển và quan sát tiếp điểm để đảm bảo chế độ OFF Delay hoạt động đúng thời gian cài đặt.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp Timer H3CR-H8L với các thiết bị sau:

Đế cắm Omron 8 chân: P2CF-08, PF085A, P3G-08.
Bộ nguồn/Biến áp: Để chuyển đổi điện áp từ 220V sang 110V/120V nếu cần thiết.
Thiết bị bảo vệ: Aptomat (MCB) hoặc cầu chì để bảo vệ mạch điều khiển.

Ứng dụng thực tế (PropertyValue)

Hệ thống băng tải: Tạo khoảng trễ để dừng băng tải từ từ, tránh va chạm hoặc rơi sản phẩm.
Hệ thống làm mát: Duy trì quạt gió chạy thêm một khoảng thời gian sau khi động cơ chính đã ngắt để làm mát thiết bị.
Xử lý nước công nghiệp: Điều khiển đóng/mở van có trễ thời gian để cân bằng áp suất hệ thống.
Máy đóng gói tự động: Tạo khoảng nghỉ kỹ thuật giữa các chu kỳ đóng gói.

Câu hỏi thường gặp (FAQ)

1. Timer H3CR-H8L hoạt động thế nào ở chế độ OFF Delay?

Khi nguồn cấp cho Timer bị ngắt, các tiếp điểm sẽ không chuyển đổi ngay mà vẫn giữ trạng thái cũ trong khoảng thời gian bạn đã cài đặt, sau đó mới thực hiện chuyển trạng thái.

2. Tôi có thể dùng điện 220V cho sản phẩm này không?

Tuyệt đối không. Sản phẩm này chạy điện 100-120VAC. Nếu dùng điện 220V sẽ gây cháy thiết bị ngay lập tức. Hãy sử dụng biến áp hạ áp xuống 110V.

3. Sản phẩm có kèm theo đế cắm không?

Sản phẩm được bán rời (chỉ có thân Timer). Quý khách cần mua thêm đế cắm 8 chân như mã P2CF-08 để lắp đặt vào thanh ray.

4. Làm sao để phân biệt hàng chính hãng tại AUT VN?

Hàng chính hãng luôn có bao bì chuẩn Omron, tem nhãn sắc nét, mã sản phẩm trùng khớp và đầy đủ chứng chỉ CO/CQ khi được yêu cầu.

5. Dải thời gian 0.05s - 12min có thể thay đổi linh hoạt không?

Có, bạn có thể điều chỉnh rất dễ dàng thông qua núm vặn trực tiếp trên mặt thiết bị.

6. Tại sao tôi nên chọn ngõ ra DPDT?

Vì DPDT cho phép bạn điều khiển đồng thời 2 mạch điện khác nhau (ví dụ 1 mạch báo đèn, 1 mạch điều khiển tải), giúp tối ưu hóa sơ đồ đấu nối.

7. Sản phẩm được bảo hành như thế nào?

Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron thông qua hệ thống phân phối của AUT VN.
