Timer Omron H3DK-HBL - Ngắt Chậm (Power OFF-Delay), 24-48V AC/DC, Siêu Mỏng 22.5mm | AUT VN

Chức năng: Power OFF-delay (Ngắt chậm khi mất nguồn), bảo vệ hệ thống khỏi dừng máy đột ngột.
Điện áp: Dải rộng 24-48V AC/DC (Universal Power), cực kỳ linh hoạt.
Dải thời gian: Tinh chỉnh chính xác từ 0.1 giây đến 120 giây.
Thiết kế: Kiểu dáng siêu mỏng 22.5mm, tiết kiệm tối đa không gian tủ điện.
Tiếp điểm: 1 C/O (SPDT) độ bền cao, đạt tiêu chuẩn công nghiệp Nhật Bản.

nhà chế tạo: Omron

SKU: H3DK-HBL AC/DC24-48

Tải xuống mẫu

Giá cũ: 2.331.000 ₫

Giá bán: 1.864.800 ₫

Số lượng:

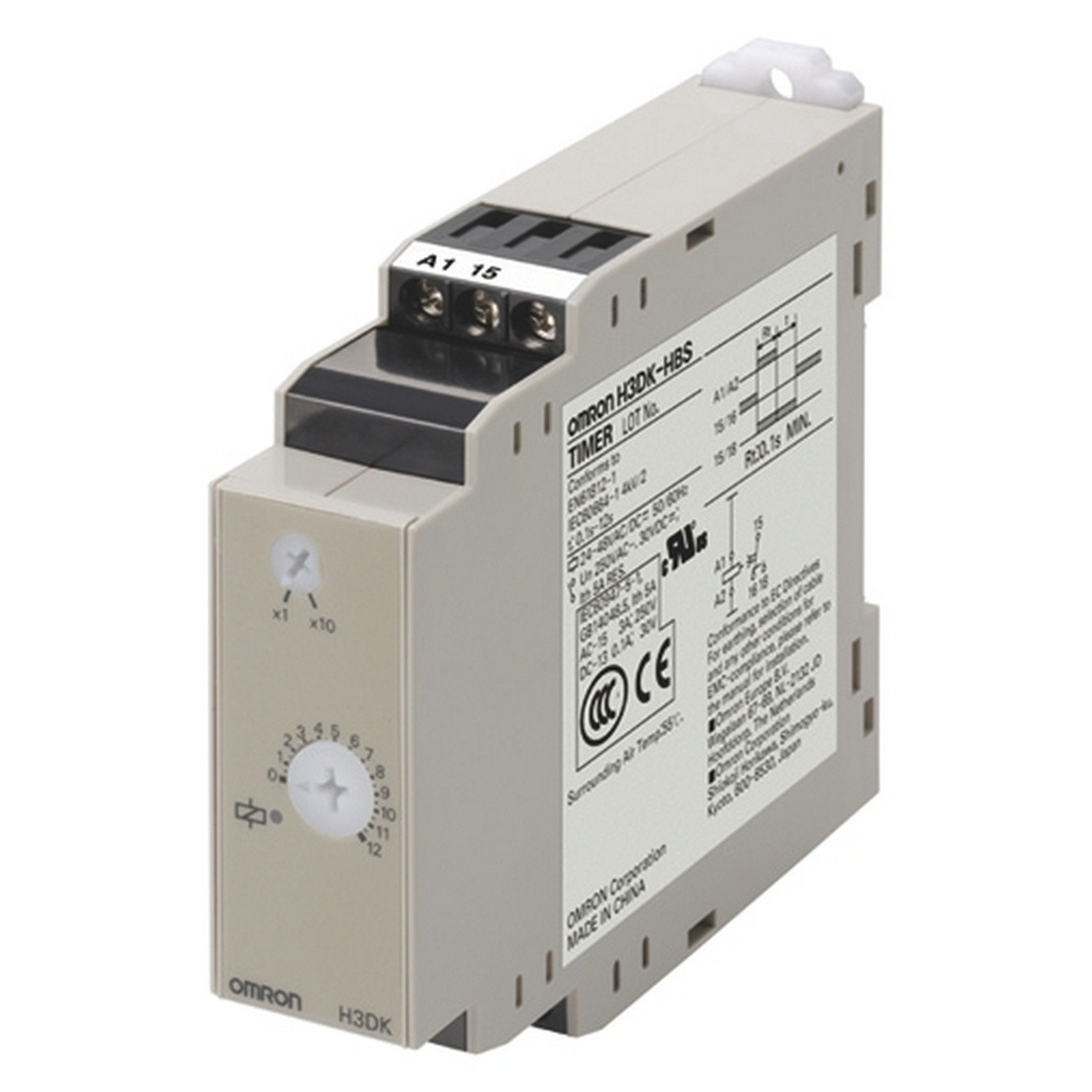

Giới thiệu Timer Omron H3DK-HBL - Giải pháp ngắt chậm chuyên dụng

Timer Omron H3DK-HBL là thiết bị định thời kỹ thuật số cao cấp hoạt động theo chế độ Power OFF-delay (ngắt chậm khi mất nguồn). Trong các hệ thống tự động hóa, việc ngắt điện đột ngột thường gây ra những hệ lụy như sốc cơ khí, hư hỏng linh kiện hoặc làm gián đoạn quy trình sản xuất. H3DK-HBL được thiết kế để duy trì trạng thái ngõ ra trong một khoảng thời gian cài đặt sẵn ngay cả khi nguồn cấp chính đã bị ngắt, đảm bảo quy trình vận hành kết thúc an toàn.

Sản phẩm được phân phối chính hãng bởi AUT VN, là lựa chọn tin cậy cho các kỹ sư điện đang tìm kiếm sự bền bỉ và độ chính xác tuyệt đối từ thương hiệu Omron Nhật Bản.

Điểm nổi bật của Timer Omron H3DK-HBL

Cơ chế Power OFF-delay thông minh: Giúp duy trì hoạt động của các thiết bị phụ trợ (như quạt làm mát, bơm) sau khi máy chính dừng, ngăn ngừa tình trạng quá nhiệt hoặc kẹt cơ khí.
Nguồn cấp đa năng (Universal Power): Hỗ trợ dải điện áp linh hoạt 24-48V cho cả dòng AC và DC, giúp đơn giản hóa việc thiết kế tủ điện.
Độ chính xác cực cao: Khả năng điều chỉnh thời gian chi tiết từ 0.1s đến 120s, đáp ứng mọi kịch bản điều khiển khắt khe.
Thiết kế Slim-line siêu mỏng: Với chiều rộng chỉ 22.5mm, sản phẩm tối ưu hóa không gian lắp đặt trên thanh ray DIN, cực kỳ hữu ích cho các tủ điện nhỏ gọn.
Độ bền công nghiệp: Chống nhiễu EMI tốt, hoạt động ổn định trong môi trường nhiệt độ và độ ẩm cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	H3DK-HBL
Chế độ vận hành	Power OFF-delay (Ngắt chậm khi mất nguồn)
Điện áp định mức	24 - 48V AC/DC
Dải cài đặt thời gian	0.1 giây đến 120 giây
Cấu hình tiếp điểm	1 C/O (SPDT)
Kiểu lắp đặt	Thanh ray DIN 35mm
Cấp bảo vệ	IP30

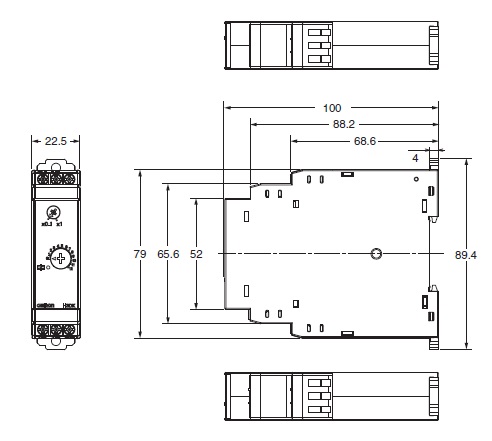

Kích thước (Rộng)	22.5mm

Nguồn tham khảo kỹ thuật: Omron Industrial Automation Official

Lợi ích khi đầu tư Timer Omron H3DK-HBL

Bảo vệ tuổi thọ thiết bị: Loại bỏ các cú sốc điện và cơ khí khi dừng máy đột ngột, giúp giảm chi phí bảo trì định kỳ.
Tối ưu hóa chu trình sản xuất: Đảm bảo các bộ phận như băng tải, quạt giải nhiệt hoàn thành hết chu trình trước khi ngắt hẳn nguồn.
Tiết kiệm diện tích tủ điện: Thiết kế siêu mỏng giúp bạn có thêm không gian cho các thiết bị khác trong cùng một tủ điều khiển.
Lắp đặt và vận hành dễ dàng: Các thông số được hiển thị rõ ràng, dễ dàng tinh chỉnh ngay cả trong điều kiện ánh sáng yếu.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Đấu nối nguồn: Kết nối nguồn điện (24-48V AC hoặc DC) vào các chân cấp nguồn theo sơ đồ in trên thân sản phẩm.
Bước 2: Cài đặt thời gian: Sử dụng tuốc nơ vít xoay núm điều chỉnh ở mặt trước để chọn dải thời gian (0.1s - 120s) mong muốn.
Bước 3: Đấu nối tải: Kết nối thiết bị cần điều khiển (Contactor, Relay, hoặc tải nhỏ) vào các chân tiếp điểm COM và NO/NC.
Bước 4: Kiểm tra: Cấp nguồn cho hệ thống, sau đó ngắt nguồn chính và dùng đồng hồ đo để xác nhận thời gian trễ của tiếp điểm có đúng như cài đặt hay không.

Sản phẩm sử dụng chung thường gặp (isRelatedTo)

Để hệ thống vận hành hoàn hảo, Timer H3DK-HBL thường được kết hợp cùng:

Rơ le trung gian Omron (MY Series): Để tăng cường khả năng cách ly và bảo vệ tiếp điểm Timer.
Contactor Omron: Khi cần điều khiển các tải công suất lớn như động cơ 3 pha.
Bộ nguồn Switching 24VDC: Đảm bảo nguồn cấp ổn định, sạch nhiễu cho Timer.

Ứng dụng thực tế (Application)

Hệ thống làm mát máy CNC/Laser: Duy trì quạt chạy thêm một khoảng thời gian sau khi tắt máy để hạ nhiệt linh kiện.
Hệ thống băng tải: Đảm bảo sản phẩm cuối cùng được đẩy hết ra khỏi vùng làm việc trước khi motor dừng hẳn.
Chiếu sáng hành lang công nghiệp: Giữ đèn sáng thêm một vài phút sau khi tắt công tắc chính để đảm bảo an toàn.
Máy đóng gói tự động: Kiểm soát thời gian xả khí nén hoặc trễ xilanh để tránh kẹt sản phẩm.

Câu hỏi thường gặp (FAQ)

1. Chế độ Power OFF-delay của H3DK-HBL hoạt động thế nào?
Khi có điện, tiếp điểm hoạt động ngay. Khi bạn ngắt điện, Timer mới bắt đầu đếm ngược thời gian đã cài đặt, sau khi hết thời gian thì tiếp điểm mới chuyển trạng thái.

2. Tôi có thể dùng nguồn 24VDC hay 48VAC cho thiết bị này?
Hoàn toàn được. Model này hỗ trợ dải nguồn đa năng từ 24V đến 48V cho cả AC và DC.

3. Tại sao tôi nên chọn thiết kế 22.5mm thay vì loại thông thường?
Thiết kế 22.5mm giúp bạn tiết kiệm tới 50% không gian lắp đặt so với các dòng Timer thân lớn, giúp tủ điện gọn gàng hơn.

4. Timer này có thể điều khiển trực tiếp động cơ lớn không?

Không nên. Tiếp điểm của Timer được thiết kế cho dòng nhỏ. Bạn nên dùng Timer để kích vào Contactor, sau đó Contactor mới điều khiển động cơ.

5. H3DK-HBL có gì khác với dòng H3DK-A?
H3DK-A là chế độ ON-delay (trễ khi đóng), còn H3DK-HBL là Power OFF-delay (trễ khi ngắt).

6. Dải thời gian tối đa của thiết bị là bao lâu?
Thiết bị cho phép cài đặt tối đa là 120 giây.

7. Làm sao để biết Timer đang hoạt động bình thường?
Bạn có thể quan sát đèn LED chỉ thị trạng thái trên mặt thiết bị để biết relay đang đóng hay mở.

8. Sản phẩm có lắp được trên thanh ray DIN không?
Có, sản phẩm được thiết kế chuẩn để lắp trực tiếp lên thanh ray DIN 35mm.

9. Làm thế nào để phân biệt hàng chính hãng tại AUT VN?
Sản phẩm tại AUT VN luôn có đầy đủ tem mác, bao bì chuẩn Omron và hỗ trợ chứng chỉ CO/CQ khi cần.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng cho các lỗi từ nhà sản xuất.
