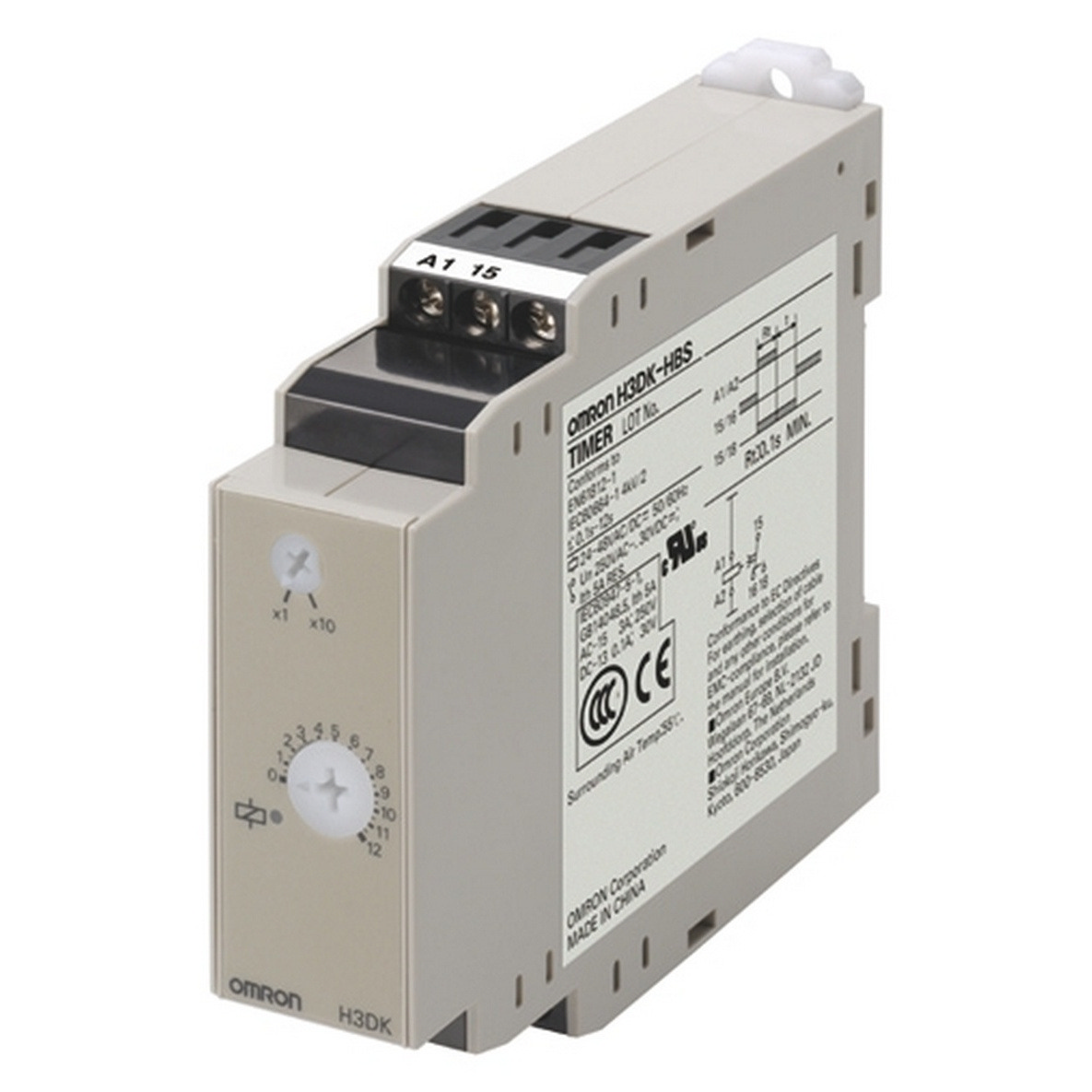

Timer Omron H3DK-HCL AC100-120V - Giải pháp hẹn giờ chính xác

Dải thời gian: 0.1 giây đến 120 giây
Nguồn cấp: AC 100-120V, 50/60Hz
Ngõ ra: SPDT (1 tiếp điểm NO + 1 tiếp điểm NC)
Chế độ hoạt động: OFF-delay (Trễ khi ngắt nguồn)
Bắt đầu hoạt động: Power OFF start (Khởi động khi mất nguồn)
Chất liệu cao cấp, độ bền cao

nhà chế tạo: Omron

SKU: H3DK-HCL AC100-120V

Tải xuống mẫu

Giá cũ: 1.814.400 ₫

Giá bán: 1.451.520 ₫

Số lượng:

Timer Omron H3DK-HCL AC100-120V - Giải pháp hẹn giờ chính xác và đáng tin cậy

Bạn đang tìm kiếm một thiết bị hẹn giờ (timer) chất lượng cao, hoạt động ổn định và có độ chính xác tuyệt đối? Timer Omron H3DK-HCL với dải điện áp AC 100-120V là lựa chọn hoàn hảo cho các ứng dụng công nghiệp và tự động hóa đòi hỏi sự tin cậy.

Giới thiệu sản phẩm

Timer Omron H3DK-HCL AC100-120V là một thiết bị thuộc dòng H3DK của Omron, chuyên dụng cho việc điều khiển thời gian trong các mạch điện tử và hệ thống tự động hóa. Với thiết kế nhỏ gọn, dễ dàng lắp đặt và cấu hình, sản phẩm này mang đến giải pháp hẹn giờ hiệu quả, đặc biệt là chức năng OFF-delay (trễ khi ngắt nguồn), phù hợp với nhiều yêu cầu vận hành khác nhau.

Điểm nổi bật của Timer Omron H3DK-HCL

Độ chính xác cao: Sai số chỉ ±1% FS tối đa, đảm bảo thời gian hoạt động luôn chính xác theo cài đặt.
Dải thời gian linh hoạt: Có thể cài đặt từ 0.1 giây đến 120 giây, đáp ứng đa dạng nhu cầu.
Chế độ OFF-delay: Hoạt động trễ khi ngắt nguồn, lý tưởng cho các ứng dụng cần duy trì hoạt động trong một khoảng thời gian nhất định sau khi tín hiệu điều khiển bị ngắt.
Bắt đầu hoạt động bằng Power OFF start: Timer bắt đầu đếm thời gian ngay khi nguồn cấp bị ngắt, tối ưu cho các quy trình tuần tự phức.
Ngõ ra Relay SPDT: Cung cấp 1 tiếp điểm Thường mở (NO) và 1 tiếp điểm Thường đóng (NC), dễ dàng tích hợp vào các hệ thống hiện có.
Nguồn cấp AC 100-120V: Phù hợp với tiêu chuẩn điện áp phổ biến tại nhiều khu vực.
Độ bền và tin cậy: Sản phẩm được sản xuất bởi Omron - thương hiệu uy tín hàng đầu về linh kiện tự động hóa, đảm bảo tuổi thọ hoạt động lâu dài.
Khả năng chống chịu môi trường tốt: Hoạt động ổn định trong dải nhiệt độ từ -20 đến 55℃ và độ ẩm 25-85%.

Lợi ích khi sử dụng Timer Omron H3DK-HCL

Tối ưu hóa quy trình sản xuất: Giúp tự động hóa các bước tuần tự, giảm thiểu sai sót do con người.
Nâng cao hiệu quả hoạt động: Đảm bảo các thiết bị hoạt động đúng thời điểm, tăng năng suất.
Tiết kiệm chi phí: Giảm thiểu hao phí năng lượng và vật liệu nhờ kiểm soát thời gian chính xác.
Tăng cường an toàn: Hỗ trợ các chức năng bảo vệ, ngắt mạch đúng lúc, đảm bảo an toàn cho hệ thống và người vận hành.
Dễ dàng tích hợp: Với thiết kế chuẩn và ngõ ra linh hoạt, sản phẩm dễ dàng kết nối với các thiết bị điều khiển khác.

Ứng dụng sản phẩm

Timer Omron H3DK-HCL AC100-120V thường được sử dụng trong các ứng dụng như:

Hệ thống điều khiển băng tải, máy đóng gói.
Mạch điều khiển đèn chiếu sáng, quạt thông gió.
Các dây chuyền sản xuất tự động, máy móc công nghiệp.
Hệ thống cấp nước, xử lý nước thải.
Các ứng dụng cần trì hoãn hoạt động của một thiết bị sau khi nguồn chính bị ngắt.

Bảng thông số kỹ thuật chi tiết

Model	H3DK-HCL AC100-120V
Nguồn cấp danh định	100 đến 120 VAC, 50/60 Hz
Dải điện áp cho phép	85 đến 110% điện áp nguồn cấp
Công suất tiêu thụ	Khoảng 11.7 VA (ở 120 VAC)
Số dải thời gian	2
Chế độ hoạt động	OFF-delay (Trễ khi ngắt nguồn)
Kiểu ngõ ra	Relay output (SPDT)
Tải tiếp điểm ngõ ra	Tải tối thiểu áp dụng: 100 mA tại 5 VDC (Mức lỗi: Tham chiếu P)
Hoạt động Reset	Hoạt động tức thời / Reset giới hạn thời gian
Dải nhiệt độ môi trường	Hoạt động: -20 đến 55 ℃ (không đóng băng) Lưu trữ: -40 đến 70 ℃ (không đóng băng)
Dải độ ẩm môi trường	Hoạt động: 25 đến 85 % RH
Độ chính xác thời gian hoạt động	±1% FS tối đa
Sai số cài đặt	±10% FS ±0.05 giây tối đa
Ảnh hưởng của điện áp	±0.5% FS tối đa
Ảnh hưởng của nhiệt độ	±2% FS tối đa
Điện trở cách điện	100 MΩ tối thiểu (ở 500 VDC)
Độ bền điện môi	Giữa các bộ phận kim loại mang điện và không mang điện: 2,000 VAC 50/60 Hz 1 phút Giữa các cực ngõ ra điều khiển và mạch hoạt động: 2,000 VAC 50/60 Hz 1 phút Giữa các tiếp điểm không liên tục: 1,000 VAC 50/60 Hz 1 phút
Điện áp chịu xung	Giữa các cực nguồn: 5 kV Giữa các cực mang điện và bộ phận kim loại không mang điện tiếp xúc được: 5 kV
Khả năng miễn nhiễm nhiễu	±1.5 kV (giữa các cực nguồn), nhiễu sóng vuông bởi bộ mô phỏng nhiễu (độ rộng xung: 100 ns/1 µs, thời gian lên: 1 ns)
Khả năng miễn nhiễm tĩnh điện	Lỗi hoạt động: 4 kV Phá hủy: 8 kV
Khả năng chống rung	Phá hủy: 10 đến 55 Hz, biên độ đơn 0.75 mm cho mỗi 3 hướng trong 2 giờ Lỗi hoạt động: 10 đến 55 Hz, biên độ đơn 0.5 mm cho mỗi 3 hướng trong 10 phút
Khả năng chống sốc	Phá hủy: 1,000 m/s², 3 lần cho mỗi 6 hướng Lỗi hoạt động: 100 m/s², 3 lần cho mỗi 6 hướng
Tuổi thọ (ngõ ra Relay)	Điện: 100,000 lần hoạt động tối thiểu (5 A tại 250 VAC, tải thuần trở ở 1200 lần/giờ) Cơ: 10 triệu lần hoạt động tối thiểu (không tải ở 1,200 lần/giờ)
Cấp bảo vệ	IP30 (Khối Terminal: IP20)
Phương pháp kết nối	Khối Terminal
Trọng lượng	Khoảng 120 g
Phụ kiện	Nhãn người dùng

Hướng dẫn sử dụng cơ bản

Kết nối nguồn cấp AC 100-120V vào các cực nguồn của timer.
Đấu nối mạch điều khiển vào các tiếp điểm ngõ ra SPDT (COM, NO, NC) theo sơ đồ mạch của bạn.
Cài đặt dải thời gian mong muốn bằng cách xoay núm chọn dải.
Cài đặt thời gian cụ thể bằng cách xoay núm chỉnh thời gian.
Kiểm tra lại các kết nối trước khi cấp nguồn vận hành.
Khi nguồn cấp được cấp, timer sẽ bắt đầu hoạt động theo chế độ OFF-delay khi nguồn bị ngắt.

Lưu ý khi sử dụng

Đảm bảo điện áp nguồn cấp nằm trong dải cho phép (100-120VAC).
Tránh lắp đặt timer ở nơi có nhiệt độ quá cao, độ ẩm cao hoặc rung động mạnh.
Tham khảo kỹ tài liệu hướng dẫn sử dụng của Omron để có thông tin chi tiết nhất.

Sản phẩm sử dụng chung

Timer Omron H3DK-HCL AC100-120V thường được sử dụng kết hợp với các loại cảm biến, công tắc, relay trung gian, bộ điều khiển PLC, biến tần và các thiết bị tự động hóa khác trong hệ thống điều khiển công nghiệp.

Cam Kết Chất Lượng và Dịch Vụ từ AUT VN

Tại AUT VN, chúng tôi tự hào cung cấp hơn 35.000 sản phẩm tự động hóa chất lượng cao. Hãy liên hệ ngay với chúng tôi để nhận được tư vấn chuyên nghiệp và kiểm tra tình trạng hàng hóa nhanh chóng!

AUT VN cam kết:
1. Hàng Chính Hãng 100%.
2. Xuất hóa đơn VAT đầy đủ.
3. Cung cấp Chứng nhận Xuất xứ (CO) và Chứng nhận Chất lượng (CQ) khi có yêu cầu.
4. Giá cả cạnh tranh nhất thị trường.
5. Sản phẩm được bảo hành theo đúng chính sách của hãng Omron.
6. Hỗ trợ cài đặt và hướng dẫn sử dụng thiết bị miễn phí.
