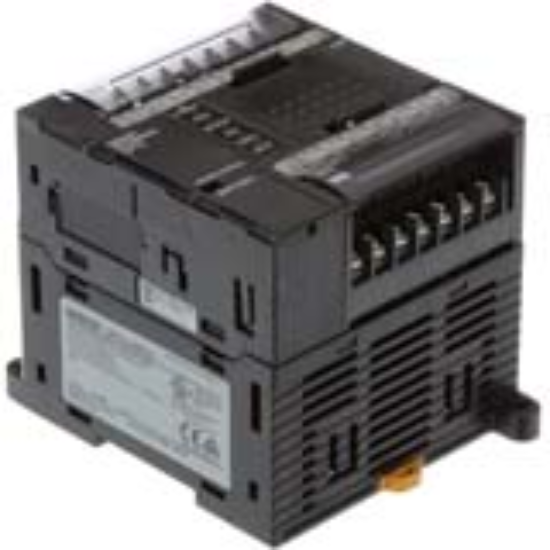

PLC Omron CP1L-L14DR-A | 14 I/O, Tích Hợp Analog 0-10V, Ngõ Ra Relay - AUT VN

Tích hợp Analog sẵn có: Hỗ trợ 1 kênh Analog 0-10V trực tiếp, giúp tiết kiệm chi phí mua module mở rộng.
Cấu hình 14 I/O mạnh mẽ: Bao gồm 8 ngõ vào Digital (24VDC) và 6 ngõ ra Relay linh hoạt cho các tải AC/DC.
Hiệu suất ổn định: Bộ nhớ 5K steps xử lý nhanh, chuyên dụng cho các máy móc tự động hóa quy mô vừa và nhỏ.
Thiết kế tối ưu: Nhỏ gọn, dễ lắp đặt trên thanh ray DIN và lập trình cực nhanh qua cổng USB.

nhà chế tạo: Omron

SKU: CP1L-L14DR-A

Tải xuống mẫu

Giá cũ: 7.591.500 ₫

Giá bán: 6.073.200 ₫

3.1 Giới thiệu về PLC Omron CP1L-L14DR-A

PLC Omron CP1L-L14DR-A là giải pháp điều khiển logic lập trình (PLC) tối ưu, được thiết kế dành riêng cho các ứng dụng tự động hóa yêu cầu sự nhỏ gọn nhưng vẫn phải đảm bảo hiệu suất cao. Điểm khác biệt lớn nhất giúp model này vượt trội so với các dòng PLC cùng phân khúc chính là khả năng tích hợp sẵn ngõ vào Analog (0-10V DC). Điều này cho phép bạn kết nối trực tiếp với các cảm biến đo áp suất, nhiệt độ hoặc mức chất lỏng mà không cần tốn thêm chi phí cho các module mở rộng, giúp tối ưu hóa không gian tủ điện và ngân sách đầu tư.

Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang đến thiết bị chất lượng cao nhất cho hệ thống sản xuất của bạn.

3.2 Những điểm nổi bật vượt trội

Tiết kiệm chi phí tối đa: Nhờ tính năng Analog Built-in, doanh nghiệp giảm thiểu được số lượng linh kiện phụ trợ và module chuyển đổi.
Ngõ ra Relay bền bỉ: Sử dụng tiếp điểm Relay cho phép đóng ngắt trực tiếp các thiết bị công suất như Contactor, van điện từ (Solenoid), mang lại sự tin cậy cao trong môi trường công nghiệp.
Khả năng mở rộng linh hoạt: Dễ dàng nâng cấp hệ thống thông qua các Option Board hoặc module mở rộng chuyên dụng của Omron.
Lập trình dễ dàng: Tương thích hoàn toàn với phần mềm CX-Programmer, giúp kỹ sư rút ngắn thời gian thiết lập và xử lý lỗi.

3.3 Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	CP1L-L14DR-A
Điện áp nguồn (Power Supply)	100 - 240 VAC, 50/60Hz
Ngõ vào số (Digital Input)	8 ngõ (24V DC)
Ngõ ra số (Relay Output)	6 ngõ (Tiếp điểm Relay)
Ngõ vào Analog tích hợp	1 kênh (Dải tín hiệu 0-10V DC)
Dung lượng bộ nhớ	5K Steps
Cổng giao tiếp lập trình	USB Type B
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail)

Nguồn tham khảo: Omron Industrial Automation

3.4 Lợi ích khi chọn mua tại AUT VN

Sản phẩm chính hãng 100%: Đầy đủ giấy tờ CO/CQ, đảm bảo sự ổn định tuyệt đối cho dây chuyền sản xuất.
Giải pháp kỹ thuật tối ưu: Đội ngũ kỹ sư tại AUT VN tư vấn cấu hình chính xác, giúp bạn tránh lãng phí thiết bị không cần thiết.
Hỗ trợ kỹ thuật chuyên sâu: Chúng tôi không chỉ bán hàng, chúng tôi đồng hành cùng bạn từ khâu đấu nối đến vận hành thực tế.
Chính sách bảo hành uy tín: Bảo hành nhanh chóng, linh hoạt theo tiêu chuẩn của hãng Omron.

3.5 Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt phần cứng: Gắn PLC lên thanh ray DIN trong tủ điện. Lưu ý giữ khoảng cách để thiết bị có không gian tản nhiệt tốt nhất.
Bước 2 - Kết nối nguồn: Đấu nối nguồn AC (100-240V) vào các chân L1, L2. Kiểm tra đèn LED PWR để đảm bảo thiết bị đã sẵn sàng.
Bước 3 - Đấu nối tín hiệu: Kết nối cảm biến vào ngõ Digital Input và các thiết bị chấp hành vào ngõ Relay Output. Với cảm biến Analog, kết nối tín hiệu 0-10V vào chân Analog chuyên dụng.
Bước 4 - Nạp chương trình: Sử dụng cáp USB Type A-B kết nối máy tính và PLC. Dùng phần mềm CX-Programmer để tải chương trình xuống.
Bước 5 - Kiểm tra: Chuyển switch sang chế độ RUN và quan sát các tín hiệu đèn/thiết bị đầu ra để đảm bảo logic hoạt động chính xác.

3.6 Sản phẩm sử dụng chung và phụ kiện khuyến nghị

Cáp lập trình: Cáp USB Type A-B chất lượng cao.
Thanh ray DIN: Dòng PFP-100N giúp cố định thiết bị chắc chắn.
Option Board: CP1W-CIF01 (RS-232C) để mở rộng giao tiếp.
Bộ nguồn DC 24V: Cung cấp nguồn nuôi cho các cảm biến ngoại vi.

3.7 Ứng dụng thực tế của sản phẩm

PLC Omron CP1L-L14DR-A được ứng dụng rộng rãi trong các hệ thống:

Máy đóng gói & dán nhãn: Điều khiển băng tải, xylanh khí nén và hệ thống cấp liệu.
Hệ thống giám sát thông số: Kiểm soát nhiệt độ, áp suất hoặc mức nước dựa trên tín hiệu Analog 0-10V.
Máy phân loại sản phẩm: Kết hợp cảm biến quang và ngõ ra Relay để điều khiển tự động.
Hệ thống điều khiển môi trường: Giám sát và điều chỉnh độ ẩm, ánh sáng công nghiệp.

3.8 Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng tín hiệu 4-20mA cho ngõ Analog của CP1L-L14DR-A không?
Mặc định thiết bị hỗ trợ dải 0-10V DC. Để sử dụng tín hiệu 4-20mA, bạn cần lắp thêm điện trở 250 Ohm để chuyển đổi dòng thành áp trước khi đưa vào PLC.

2. Tại sao nên chọn ngõ ra Relay thay vì Transistor cho model này?
Ngõ ra Relay cho phép điều khiển trực tiếp các tải AC hoặc DC có dòng lớn mà không cần thêm relay trung gian, cực kỳ phù hợp cho các ứng dụng đóng ngắt không yêu cầu tần số quá cao.

3. Sản phẩm có hỗ trợ lập trình qua cổng Ethernet không?
Model này mặc định sử dụng cổng USB. Nếu cần Ethernet, bạn có thể lắp thêm Option Board hoặc nâng cấp lên dòng CP2E-N.

4. Bộ nhớ 5K steps có đủ cho các dự án lớn không?
Với các máy móc đơn lẻ như máy đóng gói, dán nhãn, 5K steps là rất thoải mái. Với hệ thống cực kỳ phức tạp, hãy tham khảo dòng CP1H hoặc CP2E.

5. Tôi cần chuẩn bị phần mềm gì để lập trình?
Bạn cần sử dụng phần mềm CX-Programmer (thuộc bộ CX-One) của Omron.

6. Làm thế nào để mở rộng thêm số lượng ngõ I/O?
Bạn có thể sử dụng các Option Board hoặc các module mở rộng chuyên dụng của Omron dành riêng cho dòng CP1L.

7. Thời gian bảo hành chính hãng tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng tại hệ thống của AUT VN.

8. AUT VN có sẵn hàng không hay phải đặt trước?
Chúng tôi luôn duy trì lượng hàng sẵn có cho các dòng phổ biến. Vui lòng liên hệ hotline để được báo giá nhanh nhất.

9. Làm sao để nhận biết PLC đang gặp lỗi phần cứng?
Khi đèn báo lỗi ERR sáng đỏ, hãy kết nối với máy tính qua CX-Programmer và kiểm tra mã lỗi cụ thể trong mục Diagnosis.

10. Tôi có được hỗ trợ kỹ thuật sau khi mua hàng không?
Chắc chắn rồi! AUT VN luôn đồng hành và hỗ trợ kỹ thuật 24/7 cho khách hàng trong suốt quá trình sử dụng.
