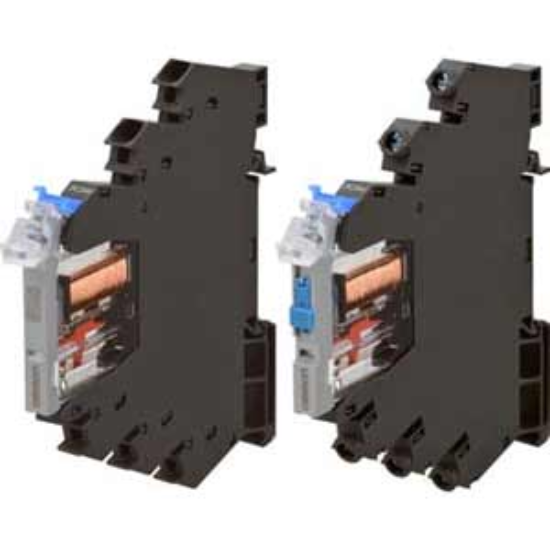

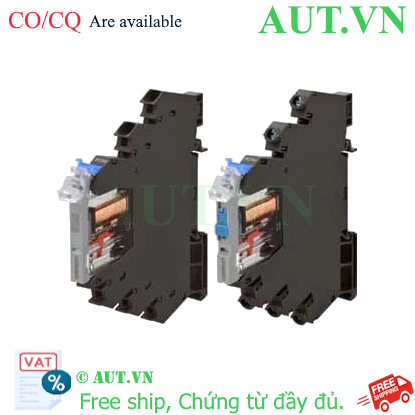

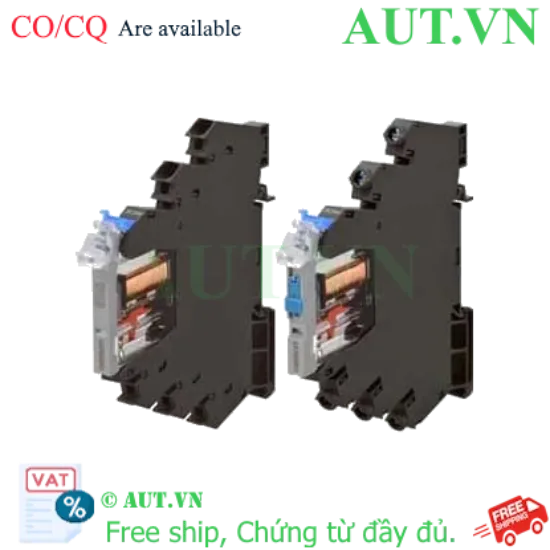

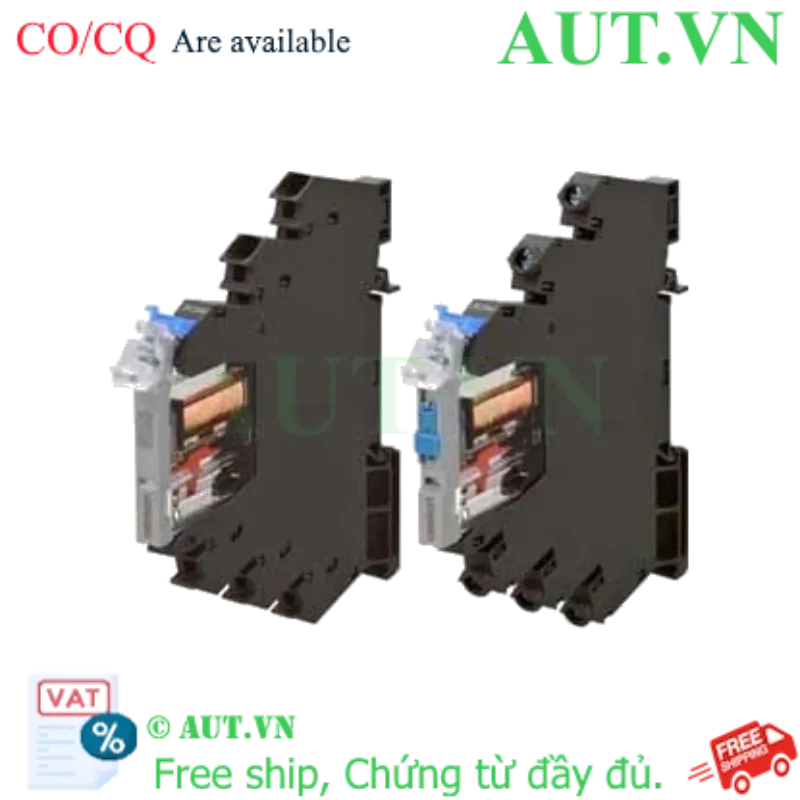

Rơ le trung gian Omron G2RV-ST700 AC/DC48 Siêu mỏng 6.2mm, 6A, Có LED báo

Thiết kế siêu mỏng (Slim): Độ rộng chỉ 6.2mm, tối ưu hóa không gian lắp đặt trong tủ điện.
Điện áp linh hoạt: Cuộn dây điều khiển 48V AC/DC tương thích nhiều hệ thống.
Khả năng đóng cắt: Tiếp điểm SPDT (1 Form C), dòng tải định mức 6A mạnh mẽ.
An toàn & Giám sát: Tích hợp đèn LED báo trạng thái và diode hấp thụ xung điện áp ngược.
Lắp đặt dễ dàng: Chuyên dụng cho thanh DIN Rail, chuẩn công nghiệp.

nhà chế tạo: Omron

SKU: G2RV-ST700 AC/DC48

Tải xuống mẫu

Giá cũ: 332.700 ₫

Giá bán: 266.160 ₫

Giới thiệu Rơ le trung gian Omron G2RV-ST700 AC/DC48

Trong các hệ thống tự động hóa hiện đại, việc tối ưu hóa không gian trong tủ điện là ưu tiên hàng đầu để tăng hiệu suất và giảm chi phí vật tư. Rơ le trung gian Omron G2RV-ST700 AC/DC48 là giải pháp hoàn hảo với thiết kế siêu mỏng (Slim design) chỉ 6.2mm. Sản phẩm thuộc dòng G2RV-ST danh tiếng của Omron, được thiết kế để cung cấp khả năng đóng cắt tin cậy, độ bền cao và cực kỳ tiết kiệm diện tích cho các ứng dụng điều khiển PLC và máy móc công nghiệp.

Điểm nổi bật của Omron G2RV-ST700 AC/DC48

Thiết kế Slim cực mỏng: Với độ rộng chỉ 6.2mm, sản phẩm giúp tiết kiệm tối đa diện tích lắp đặt trên thanh DIN Rail, cho phép lắp nhiều thiết bị hơn trong cùng một không gian.
Độ tin cậy vượt trội: Tiếp điểm hợp kim bạc đảm bảo khả năng dẫn điện ổn định, giảm thiểu hiện tượng đánh lửa và kéo dài tuổi thọ sản phẩm.
Bảo vệ mạch điều khiển: Tích hợp sẵn bộ hấp thụ xung (Surge absorber diode) giúp ngăn chặn các xung điện áp ngược, bảo vệ an toàn cho PLC và các thiết bị điều khiển nhạy cảm.
Giám sát trực quan: Đèn LED chỉ thị trạng thái hoạt động cho phép kỹ thuật viên nhận biết nhanh tình trạng đóng/ngắt của rơ le mà không cần đo kiểm phức tạp.
Điện áp đa năng: Khả năng vận hành linh hoạt với cả dòng AC và DC ở mức 48V, phù hợp với nhiều tiêu chuẩn nguồn điện công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Mã sản phẩm (Model)	G2RV-ST700 AC/DC48
Hãng sản xuất	Omron
Loại rơ le	Rơ le trung gian Slim (Interface Relay)
Cấu hình tiếp điểm	SPDT (1 Form C)
Dòng định mức (tải thuần trở)	6A tại 250VAC / 6A tại 30VDC
Điện áp cuộn dây	48V AC/DC
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Chỉ thị trạng thái	Đèn LED tích hợp
Bộ hấp thụ xung	Có (Surge absorber diode)
Phương thức lắp đặt	Gắn thanh DIN (DIN Rail mounting)
Phương thức đấu nối	Đấu nối bằng vít (Screw terminals)
Kích thước (Rộng x Cao x Sâu)	6.2mm x 90mm x 80mm
Nhiệt độ vận hành	-40 đến 55°C
Tiêu chuẩn quốc tế	UL, TUV, CE

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron G2RV-ST700

Tối ưu chi phí: Việc giảm kích thước thiết bị giúp giảm kích thước tổng thể của tủ điện, từ đó tiết kiệm chi phí vật tư vỏ tủ và không gian lắp đặt tại nhà máy.
Bảo vệ hệ thống: Diode chống xung giúp ngăn chặn nhiễu điện từ ảnh hưởng đến các thiết bị nhạy cảm như PLC, tránh treo máy hoặc lỗi điều khiển.
Lắp đặt nhanh chóng: Thiết kế chuẩn gắn thanh DIN và đấu nối vít giúp rút ngắn thời gian thi công, dễ dàng bảo trì và thay thế.

Hướng dẫn lắp đặt và sử dụng (How-to)

Chuẩn bị: Kiểm tra thanh DIN Rail đã được lắp cố định trong tủ điện.
Gắn thiết bị: Đặt rơ le G2RV-ST700 lên thanh DIN và ấn nhẹ cho đến khi khớp khóa cố định thiết bị.
Đấu nối cuộn dây: Kết nối nguồn điện 48V AC hoặc DC vào các chân cuộn dây theo sơ đồ mạch.
Đấu nối tải: Kết nối tiếp điểm SPDT (Common, NO, NC) với thiết bị chấp hành hoặc tín hiệu cần điều khiển.
Kiểm tra: Cấp nguồn điều khiển và quan sát đèn LED. Nếu LED sáng, rơ le đang hoạt động đúng.

Sản phẩm sử dụng chung/tương đương (isRelatedTo)

G2RV-ST700 DC24: Rơ le trung gian Omron G2RV-ST700 DC24 - Siêu mỏng 6.2mm, 6A, Đèn LED
G2RV-ST500 DC24: Rơ le trung gian Omron dòng G2RV-ST500
G2RV-ST500 AC/DC24: Rơ le trung gian Omron G2RV-ST500 AC/DC24 - Siêu mỏng 6.2mm, Đấu nối Push-in Plus
G2RV-1-S-G DC21: Rơ le trung gian Omron G2RV-1-S-G DC21 - Siêu mỏng, Tiếp điểm 6A, 21VDC
MY2N-D2-GS-R DC24: Rơ le trung gian Omron MY2N-D2-GS-R DC24 - 8 Chân DPDT, Có LED & Diode Bảo Vệ PLC
MY4N-GS-R DC24: Rơ le trung gian Omron MY4N-GS-R DC24 | 4PDT 14 Chân, Tiếp Điểm Bạc Chống Nhiễu, Có LED
MY2N-GS-R DC24: Rơ Le Trung Gian Omron MY2N-GS-R DC24 - 8 Chân Dẹt, 24VDC, Tiếp Điểm GS Siêu Bền
MY4N-GS-R DC12: Rơ le trung gian Omron MY4N-GS-R DC12 | 4PDT 14 Chân, Đèn LED, Tiếp Điểm Bạc Bifurcated

Ứng dụng thực tế (PropertyValue)

Hệ thống điều khiển PLC: Sử dụng làm rơ le đệm cách ly tín hiệu điều khiển từ PLC ra thiết bị ngoại vi.
Tủ điện công nghiệp: Ứng dụng trong các tủ điều khiển máy móc, băng tải, hệ thống chiếu sáng công nghiệp.
Thiết bị tự động hóa: Dùng trong các mạch logic điều khiển, chuyển đổi trạng thái thiết bị.

Câu hỏi thường gặp (FAQ)

1. Rơ le Omron G2RV-ST700 AC/DC48 là gì?
Đây là loại rơ le trung gian siêu mỏng (Slim Relay) với độ rộng chỉ 6.2mm, dùng để đóng cắt mạch điện với điện áp điều khiển 48V AC/DC.

2. Tại sao nên chọn thiết kế siêu mỏng 6.2mm?
Thiết kế này giúp tiết kiệm diện tích tối đa trong tủ điện, cho phép lắp đặt nhiều rơ le hơn trên cùng một thanh DIN Rail mà không làm tăng kích thước tủ.

3. Điện áp 48V AC/DC có nghĩa là gì?
Nghĩa là cuộn dây của rơ le có thể hoạt động với cả nguồn điện xoay chiều (AC) hoặc một chiều (DC) ở mức 48V.

4. Dòng tải 6A có đủ cho ứng dụng của tôi không?
Dòng 6A phù hợp cho hầu hết các ứng dụng điều khiển trung gian, kích hoạt khởi động từ hoặc điều khiển các thiết bị công suất nhỏ.

5. Diode hấp thụ xung có tác dụng gì?
Nó giúp triệt tiêu các xung điện áp cao phát sinh khi cuộn dây rơ le ngắt điện, bảo vệ các linh kiện điện tử như PLC không bị hỏng hóc.

6. Đèn LED trên rơ le dùng để làm gì?
Đèn LED giúp kỹ thuật viên xác định nhanh rơ le có đang được cấp điện và hoạt động hay không, hỗ trợ bảo trì cực nhanh.

7. Sản phẩm này lắp đặt như thế nào?
Sản phẩm được thiết kế để gắn trực tiếp lên thanh DIN Rail tiêu chuẩn, rất dễ dàng và nhanh chóng.

8. Tiếp điểm SPDT (1 Form C) là gì?
Đây là loại tiếp điểm đơn có một chân chung (Common), một chân thường mở (NO) và một chân thường đóng (NC).

9. Omron G2RV-ST700 có bền không?
Với chất liệu tiếp điểm hợp kim bạc và tiêu chuẩn chất lượng từ Omron, sản phẩm có độ bền cơ và điện rất cao.

10. Tôi có thể mua Omron G2RV-ST700 chính hãng ở đâu?
Quý khách có thể mua sản phẩm chính hãng tại AUT VN - nhà phân phối thiết bị công nghiệp uy tín.
