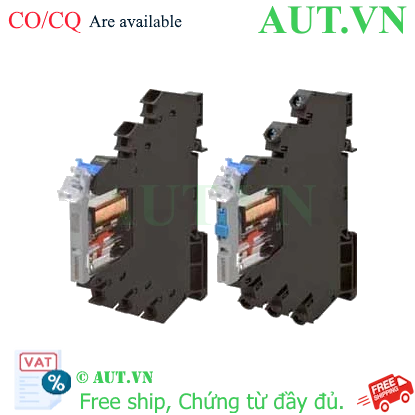

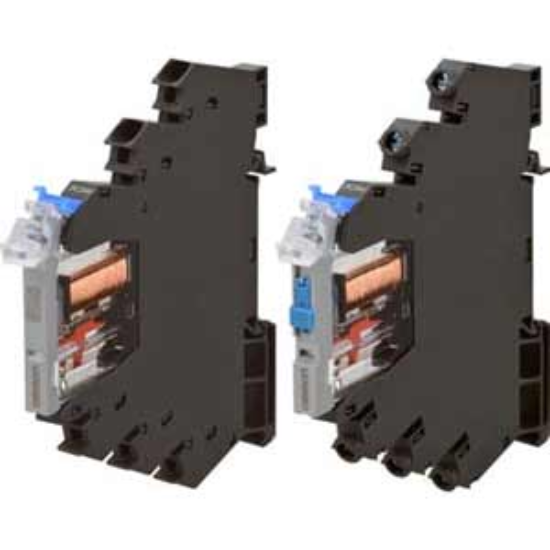

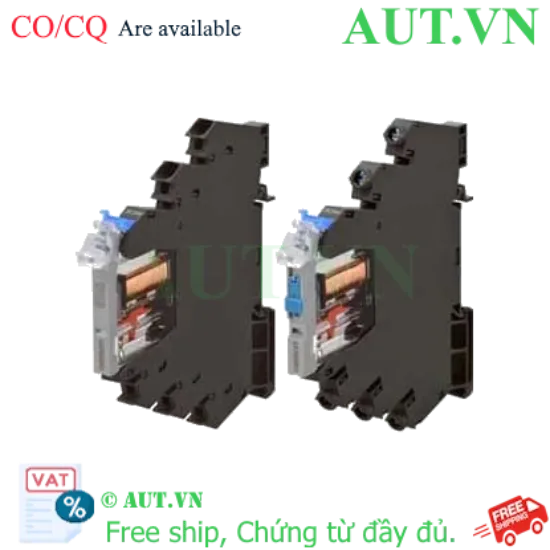

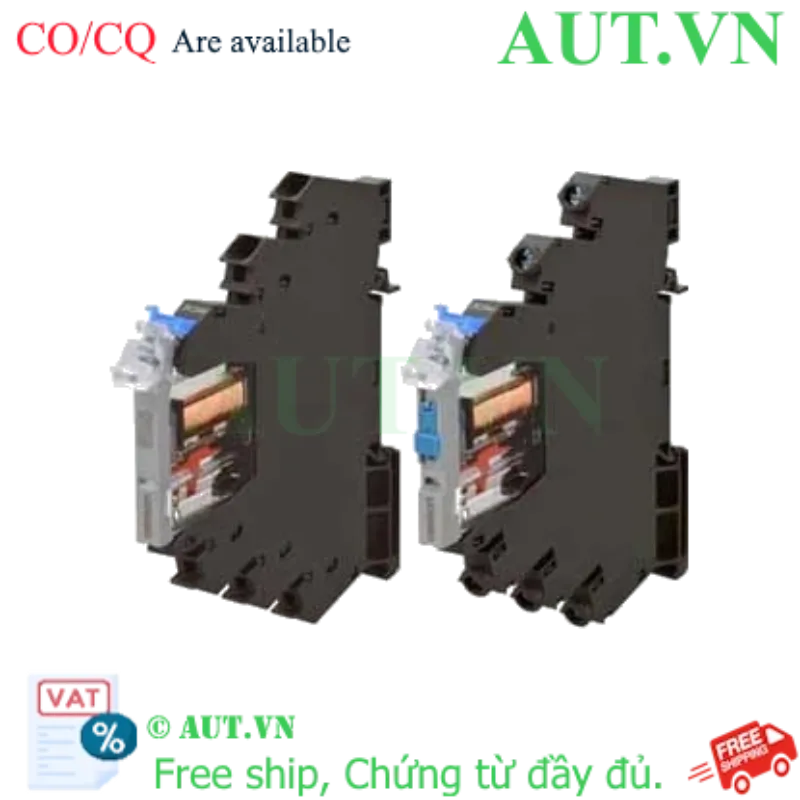

Rơ le trung gian Omron G2RV-ST701 DC24 - Slim 6.2mm, 6A, DC24V

Loại rơ le: Rơ le trung gian Slim (Slim Relay)
Cấu hình tiếp điểm: 1 Form C (SPDT)
Dòng tải định mức: 6A
Điện áp cuộn dây: 24VDC
Kích thước siêu nhỏ: Chỉ 6.2mm
Tích hợp đèn LED báo trạng thái và mạch dập xung

nhà chế tạo: Omron

SKU: G2RV-ST701 DC24

Tải xuống mẫu

Giá cũ: 337.350 ₫

Giá bán: 269.880 ₫

Giới thiệu Rơ le trung gian Omron G2RV-ST701 DC24

Trong các hệ thống tủ điện công nghiệp hiện đại, việc tối ưu hóa không gian là yếu tố sống còn. Rơ le trung gian Omron G2RV-ST701 DC24 là giải pháp hoàn hảo với thiết kế dạng Slim siêu mỏng chỉ 6.2mm, giúp tiết kiệm diện tích tối đa cho bảng điều khiển. Đây là dòng rơ le chất lượng cao từ thương hiệu Omron Nhật Bản, được thiết kế chuyên dụng để điều khiển các tín hiệu logic trong các hệ thống tự động hóa phức tạp.

Điểm nổi bật của Omron G2RV-ST701 DC24

Thiết kế siêu Slim: Chiều rộng chỉ 6.2mm, cho phép lắp đặt mật độ cao trên thanh DIN Rail.
Độ tin cậy cao: Tiếp điểm hợp kim bạc đảm bảo khả năng đóng cắt chính xác và tuổi thọ dài lâu.
An toàn tuyệt đối: Tích hợp sẵn mạch dập xung (Surge absorber diode) giúp bảo vệ các thiết bị điều khiển như PLC khỏi xung điện áp ngược.
Dễ dàng giám sát: Đèn LED chỉ thị trạng thái giúp kỹ thuật viên nhanh chóng kiểm tra tình trạng hoạt động của rơ le.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G2RV-ST701 DC24
Hãng sản xuất	Omron
Kiểu tiếp điểm	1 Form C (SPDT)
Điện áp cuộn dây	24VDC
Dòng tải tối đa	6A (250VAC / 30VDC)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Mạch dập xung	Có (Surge absorber diode)
Chỉ thị trạng thái	Đèn LED + Chốt kiểm tra cơ
Kiểu lắp đặt	Thanh DIN Rail (DIN track mounting)
Kiểu đấu nối	Đấu nối bằng vít (Screw terminal)
Kích thước (RxCxS)	6.2mm x 90mm x 80mm
Cấp độ bảo vệ	IP20
Tiêu chuẩn	UL, TUV, CE

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron G2RV-ST701 DC24

Tiết kiệm chi phí: Giảm kích thước tủ điện, từ đó giảm chi phí vật tư vỏ tủ và dây dẫn.
Tăng hiệu suất bảo trì: Đèn LED và chốt kiểm tra giúp việc chẩn đoán lỗi trở nên cực kỳ nhanh chóng.
Bảo vệ hệ thống: Mạch dập xung tích hợp giúp kéo dài tuổi thọ cho PLC và các thiết bị điều khiển nhạy cảm.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ học: Gắn rơ le trực tiếp lên thanh DIN Rail có sẵn trong tủ điện.
Bước 2: Đấu nối nguồn: Kết nối nguồn điện 24VDC vào các chân cuộn dây theo sơ đồ đấu nối của hãng.
Bước 3: Đấu nối tải: Kết nối thiết bị cần điều khiển qua các chân tiếp điểm SPDT.
Bước 4: Kiểm tra: Cấp nguồn và quan sát đèn LED để xác nhận rơ le đã hoạt động bình thường.

Sản phẩm liên quan (isRelatedTo)

Để hoàn thiện hệ thống lắp đặt, quý khách có thể tham khảo thêm:

Tấm chặn đầu (End Plate): PFP-M
Miếng đệm (Spacer): PFP-S
Thanh ray (DIN Track): PFP-100N hoặc PFP-50N

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong:

Hệ thống điều khiển PLC trong nhà máy tự động hóa.
Điều khiển đóng cắt các tải nhỏ trong hệ thống HVAC.
Mạch logic trung gian trong các tủ điện điều khiển máy CNC, máy đóng gói.

Câu hỏi thường gặp (FAQ)

1. Rơ le G2RV-ST701 DC24 có tích hợp sẵn mạch bảo vệ không?: Có, sản phẩm đã tích hợp sẵn mạch dập xung (Surge absorber diode) để bảo vệ cuộn dây và các thiết bị điều khiển.
2. Tôi có thể dùng rơ le này cho dòng điện bao nhiêu?: Rơ le hỗ trợ dòng tải tối đa là 6A cho cả điện áp xoay chiều (250VAC) và điện áp một chiều (30VDC).
3. Tại sao nên chọn dòng Slim 6.2mm thay vì rơ le truyền thống?: Thiết kế Slim giúp bạn tiết kiệm được rất nhiều không gian trong tủ điện, cho phép lắp được nhiều kênh điều khiển hơn trên cùng một diện tích.
4. Sản phẩm có đèn báo trạng thái không?: Có, sản phẩm trang bị đèn LED hiển thị trạng thái hoạt động giúp việc kiểm tra lỗi dễ dàng hơn.
5. Làm sao để biết rơ le đang đóng hay ngắt khi không có điện?: Bạn có thể quan sát thông qua chốt kiểm tra cơ (mechanical check lever) trên thân rơ le.
6. Rơ le này có lắp được trên thanh DIN Rail không?: Có, sản phẩm được thiết kế để lắp đặt cực kỳ dễ dàng trên thanh DIN Rail tiêu chuẩn.
7. Mua hàng tại AUT.VN có đảm bảo chính hãng không?: AUT.VN cam kết cung cấp hàng Omron chính hãng, đầy đủ CO/CQ và xuất hóa đơn VAT theo yêu cầu.
8. Tôi cần mua thêm phụ kiện gì khi lắp nhiều rơ le sát nhau?: Bạn nên mua thêm tấm chặn đầu (End Plate) mã PFP-M để đảm bảo an toàn và cố định các rơ le.
9. Điện áp hoạt động của cuộn dây là bao nhiêu?: Mã sản phẩm này sử dụng điện áp cuộn dây là 24VDC.
10. Sản phẩm có bảo hành không?: Có, sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Omron thông qua AUT.VN.
