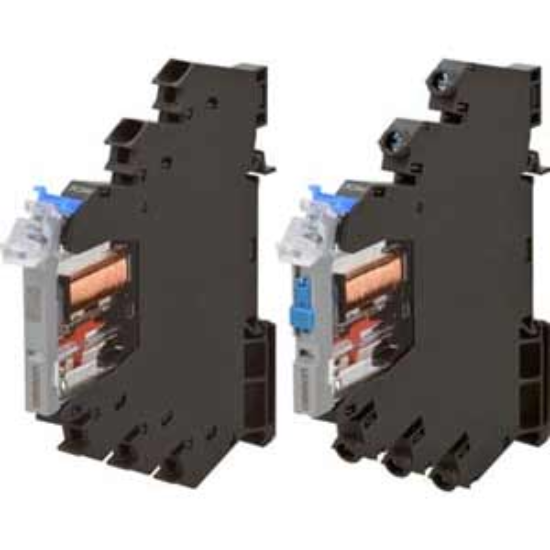

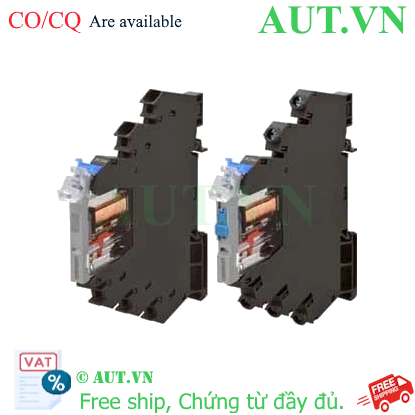

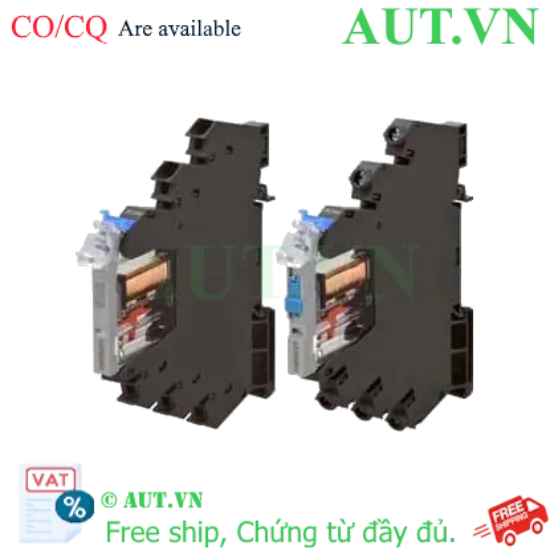

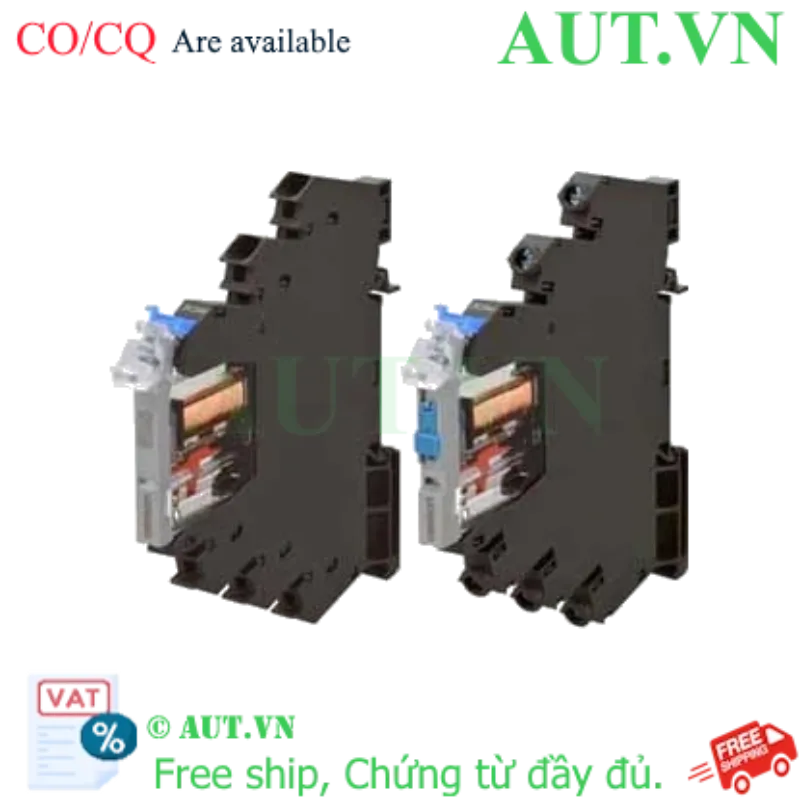

Rơ le trung gian Omron G2RV-ST700 DC12 - Siêu mỏng 6.2mm, 6A, 12VDC

**Kiểu tiếp điểm:** SPDT (1C)
**Dòng định mức:** 6A (tải thuần trở)
**Điện áp cuộn dây:** 12V DC
**Thiết kế siêu mỏng:** Chỉ 6.2mm, tối ưu diện tích tủ điện
**Tính năng nổi bật:** Tích hợp sẵn diode hấp thụ xung điện áp ngược và đèn LED chỉ thị

nhà chế tạo: Omron

SKU: G2RV-ST700 DC12

Tải xuống mẫu

Giá cũ: 314.550 ₫

Giá bán: 251.640 ₫

Giới thiệu Rơ le trung gian Omron G2RV-ST700 DC12

Bạn đang tìm kiếm giải pháp tối ưu không gian cho tủ điện điều khiển công nghiệp? Rơ le trung gian Omron G2RV-ST700 DC12 chính là câu trả lời hoàn hảo. Với thiết kế siêu mỏng (Slim Relay) chỉ rộng 6.2mm, sản phẩm này cho phép bạn lắp đặt được nhiều rơ le hơn trên cùng một diện tích thanh DIN rail, giúp tiết kiệm đáng kể chi phí và không gian tủ điện.

Sản phẩm thuộc dòng G2RV cao cấp của Omron, được thiết kế chuyên dụng cho các ứng dụng điều khiển tự động hóa yêu cầu độ tin cậy cao và tính an toàn tuyệt đối.

Điểm nổi bật của Omron G2RV-ST700 DC12

Thiết kế siêu tiết kiệm: Chiều rộng chỉ 6.2mm, cực kỳ lý tưởng cho các hệ thống điều khiển hiện đại, nhỏ gọn.
Bảo vệ mạch điện: Đã tích hợp sẵn Surge absorber diode (diode hấp thụ xung), giúp bảo vệ các thiết bị điều khiển như PLC khỏi các xung điện áp ngược khi ngắt cuộn dây.
Dễ dàng giám sát: Đèn LED chỉ thị trạng thái hoạt động giúp kỹ thuật viên dễ dàng kiểm tra tình trạng rơ le ngay tại tủ điện.
Độ bền cao: Tiếp điểm hợp kim bạc đảm bảo khả năng dẫn điện ổn định và tuổi thọ vận hành dài lâu.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G2RV-ST700 DC12
Loại rơ le	Rơ le trung gian siêu mỏng (Slim Relay)
Kiểu tiếp điểm (Contact Form)	SPDT (1C)
Điện áp cuộn dây (Coil Voltage)	12V DC
Dòng điện định mức (tải thuần trở)	6A tại 250VAC / 6A tại 30VDC
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Chỉ thị trạng thái	Có đèn LED báo hiệu
Chống xung điện áp ngược	Có tích hợp Surge absorber diode
Phương thức lắp đặt	Gắn thanh DIN Rail
Phương thức đấu nối	Đấu nối bằng vít (Screw Terminal)
Kích thước (Rộng x Cao x Sâu)	6.2mm x 90mm x 80mm
Nhiệt độ vận hành	-40 đến 55°C
Tiêu chuẩn đạt được	UL, TUV, CE

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa chi phí: Tiết kiệm không gian tủ điện giúp giảm kích thước vỏ tủ, từ đó giảm chi phí vật tư phụ trợ.
Tăng độ tin cậy hệ thống: Khả năng chống xung điện giúp bảo vệ hệ thống điều khiển trung tâm (PLC/MCU) khỏi hư hỏng do nhiễu điện từ.
Lắp đặt nhanh chóng: Thiết kế chân vít và cơ chế gài DIN rail giúp quá trình thi công diễn ra cực kỳ nhanh gọn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt thanh DIN Rail vào trong tủ điện điều khiển.
Bước 2: Gắn rơ le G2RV-ST700 DC12 vào thanh DIN Rail bằng cách móc chốt phía dưới và ấn nhẹ phía trên.
Bước 3: Thực hiện đấu nối dây nguồn 12VDC vào các chân cuộn dây theo sơ đồ kỹ thuật của hãng.
Bước 4: Đấu nối tải (Load) vào các chân tiếp điểm SPDT.
Bước 5: Cấp nguồn và kiểm tra đèn LED trên rơ le để xác nhận trạng thái hoạt động.

Sản phẩm tương thích (isRelatedTo)

Để tối ưu hóa việc lắp đặt và ngăn cách giữa các rơ le, quý khách nên sử dụng kết hợp với:

Tấm chắn ngăn cách (End Plate): PFP-M
Miếng đệm (Spacer): PFP-S
Thanh DIN Rail: PFP-100N / PFP-50N

Ứng dụng thực tế (Application)

Điều khiển đóng ngắt trong các hệ thống PLC tự động hóa.
Sử dụng trong các tủ bảng điện công nghiệp đòi hỏi mật độ linh kiện cao.
Ứng dụng trong các hệ thống máy móc sản xuất, robot công nghiệp.
Hệ thống điều khiển nhà thông minh (Smart Home) quy mô công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Rơ le Omron G2RV-ST700 DC12 có tích hợp sẵn diode bảo vệ chưa?

Có, sản phẩm đã được tích hợp sẵn Surge absorber diode để bảo vệ chống xung điện áp ngược, bạn không cần lắp thêm linh kiện rời.

2. Tôi có thể lắp bao nhiêu rơ le này trên một thanh DIN rail 100mm?

Với chiều rộng 6.2mm, bạn có thể lắp khoảng 15-16 rơ le trên thanh DIN rail 100mm (chưa tính khoảng cách cho tấm chắn).

3. Sản phẩm này dùng điện áp bao nhiêu để kích hoạt?

Sản phẩm sử dụng điện áp cuộn dây là 12V DC.

4. Tiếp điểm SPDT có nghĩa là gì?

SPDT (Single Pole Double Throw) nghĩa là rơ le có 1 cực chung (COM), 1 cực thường đóng (NC) và 1 cực thường mở (NO).

5. Dòng điện tối đa mà rơ le này chịu được là bao nhiêu?

Rơ le chịu được dòng tải tối đa là 6A (tại 250VAC hoặc 30VDC).

6. Làm sao để biết rơ le đang có điện?

Trên thân rơ le có tích hợp đèn LED, khi cuộn dây có điện, đèn LED sẽ sáng lên.

7. Tôi có cần mua thêm phụ kiện gì khi lắp đặt không?

Tùy nhu cầu, bạn có thể mua thêm End Plate (PFP-M) để ngăn cách các rơ le hoặc Spacer (PFP-S) để tạo khoảng cách.

8. Sản phẩm có được bảo hành không?

Tại AUT VN, chúng tôi cam kết sản phẩm chính hãng và được bảo hành theo đúng chính sách của Omron.

9. Rơ le này có lắp được cho hệ thống 24V không?

Không, model này dành riêng cho 12V DC. Nếu dùng hệ 24V bạn cần chọn model khác (ví dụ: G2RV-ST700 DC24).

10. Sản phẩm có đầy đủ giấy tờ CO/CQ không?

Có, AUT VN cung cấp đầy đủ CO/CQ và hóa đơn VAT cho khách hàng khi mua sản phẩm.
