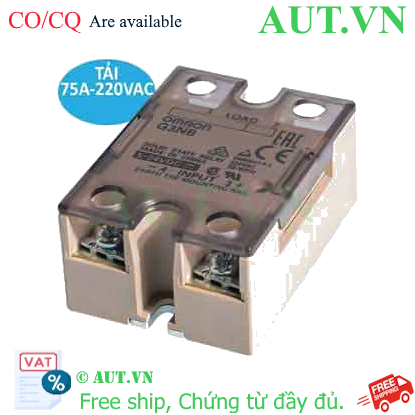

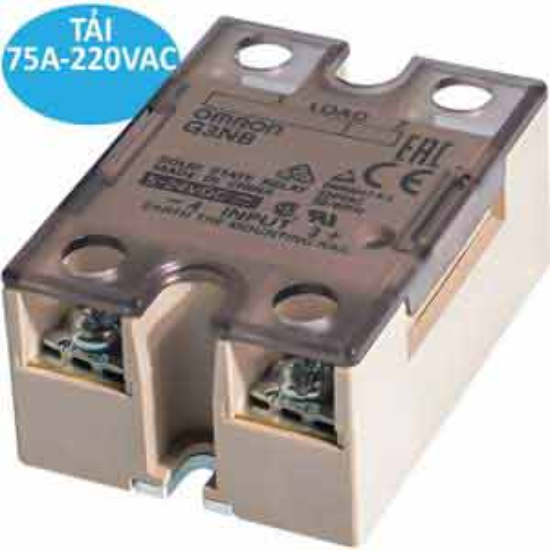

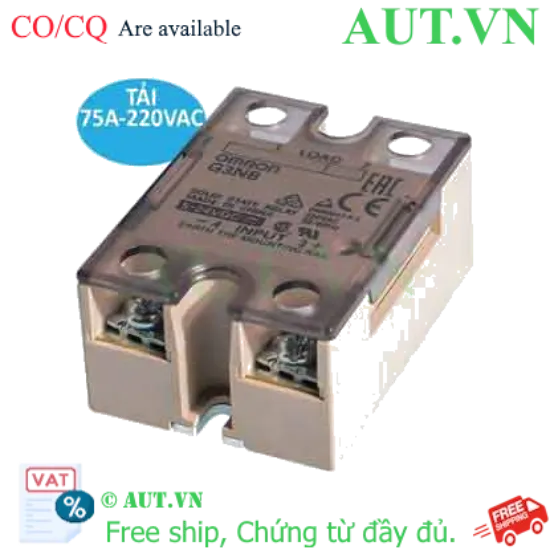

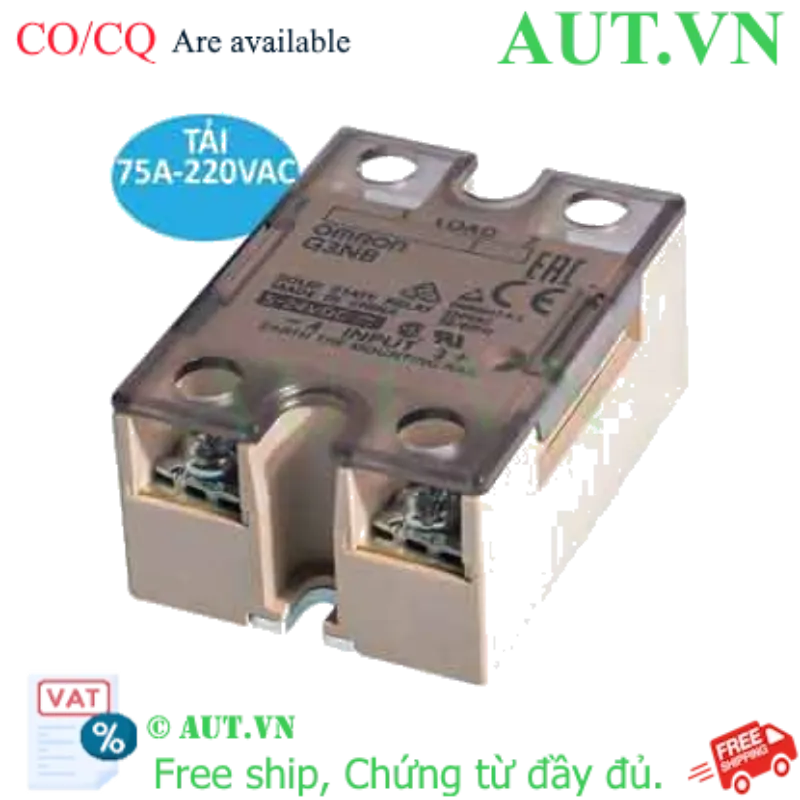

Relay bán dẫn Omron G3NB-275B-1 DC5-24: 75A, 24-240VAC, Chuyển mạch Zero-cross chính hãng

Dòng tải cực lớn: 75A, đáp ứng các thiết bị công suất cao.
Điện áp tải: 24...240VAC, linh hoạt cho nhiều hệ thống điện.
Điện áp điều khiển: 5...24VDC, tương thích tốt với PLC và vi điều khiển.
Công nghệ Zero-cross: Tối ưu hóa việc đóng ngắt, giảm nhiễu điện từ (EMI).
Ứng dụng chuyên dụng: Tối ưu cho các thiết bị gia nhiệt công nghiệp.

nhà chế tạo: Omron

SKU: G3NB-275B-1 DC5-24

Giá cũ: 2.506.200 ₫

Giá bán: 2.004.960 ₫

Số lượng:

Giới thiệu về Relay bán dẫn Omron G3NB-275B-1 DC5-24

Relay bán dẫn Omron G3NB-275B-1 DC5-24 (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử cao cấp được thiết kế đặc biệt cho các ứng dụng điều khiển nhiệt độ trong công nghiệp. Khác với relay cơ truyền thống, G3NB không có tiếp điểm cơ khí, giúp loại bỏ hiện tượng hồ quang điện, giảm mài mòn và tăng tuổi thọ vận hành lên gấp nhiều lần. Với khả năng chịu tải lên đến 75A, sản phẩm này là lựa chọn hàng đầu cho các hệ thống yêu cầu độ bền cao và tần suất đóng ngắt liên tục.

Điểm nổi bật của Omron G3NB-275B-1

Độ bền vượt trội: Không có bộ phận chuyển động cơ học, loại bỏ tiếng ồn và hiện tượng mòn tiếp điểm.
Chuyển mạch Zero-cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu xung điện áp gây nhiễu cho các thiết bị điện tử xung quanh.
Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt trên bề mặt hoặc kết hợp với rail nhôm.
An toàn tuyệt đối: Tích hợp đèn LED chỉ thị trạng thái giúp kỹ thuật viên dễ dàng theo dõi và bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	G3NB-275B-1 DC5-24
Số pha của tải	1 pha
Điện áp ngõ vào (Điều khiển)	5...24VDC
Điện áp tải (Ngõ ra)	24...240VAC
Dòng điện tải tối đa	75A
Đặc điểm chuyển mạch	Zero-cross (Điểm không)
Chỉ thị trạng thái	LED indicator
Độ sụt áp tối đa khi ON	1.6V
Nhiệt độ hoạt động	-30 đến 80°C
Tiêu chuẩn chứng nhận	TUV, UL, CSA, CE
Kích thước (RxCxS)	43mm x 58mm x 27mm

Lợi ích khi sử dụng Relay bán dẫn Omron G3NB

Tiết kiệm chi phí bảo trì: Nhờ tuổi thọ cực cao, bạn không cần thay thế relay thường xuyên như các dòng relay cơ.
Điều khiển chính xác: Tốc độ đóng ngắt nhanh, hỗ trợ điều khiển PID cho các bộ điều khiển nhiệt độ một cách mượt mà.
Vận hành êm ái: Không gây tiếng click khi đóng ngắt, phù hợp cho các môi trường yêu cầu yên tĩnh hoặc nhạy cảm với tiếng ồn.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Xác định vị trí lắp đặt. G3NB được thiết kế lắp bề mặt hoặc dùng kẹp DIN rail.
Bước 2: Đấu nối nguồn điều khiển (5-24VDC) vào hai cực ngõ vào của relay.
Bước 3: Đấu nối tải (thiết bị gia nhiệt) nối tiếp với nguồn điện AC (24-240VAC) thông qua ngõ ra của relay.
Bước 4: Quan trọng: Do dòng tải lên đến 75A, bắt buộc phải lắp thêm tản nhiệt (Heat sink) để tránh quá nhiệt gây hỏng thiết bị.
Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ thị để xác nhận relay hoạt động đúng trạng thái.

Sản phẩm sử dụng chung và phụ kiện khuyên dùng

Để đảm bảo thiết bị hoạt động ổn định và an toàn, bạn nên kết hợp Relay G3NB-275B-1 với:

Tản nhiệt (Heat sink) Y92B-P250NF: Giúp giải nhiệt nhanh cho relay khi chạy tải cao.
Giá đỡ DIN rail R99-12: Hỗ trợ lắp đặt gọn gàng trên thanh ray tiêu chuẩn trong tủ điện.
Bộ điều khiển nhiệt độ Omron: Kết hợp hoàn hảo để tạo hệ thống điều khiển nhiệt độ chính xác.

Ứng dụng thực tế của sản phẩm

Relay Omron G3NB-275B-1 được ứng dụng rộng rãi trong:

Máy ép nhựa: Điều khiển các dải nhiệt độ tại phễu và nòng máy ép.
Lò sấy công nghiệp: Điều khiển thanh điện trở nhiệt trong các lò sấy thực phẩm, sơn, gỗ.
Hệ thống sưởi ấm: Điều khiển các bộ sưởi lớn trong môi trường công nghiệp.
Máy đóng gói: Điều khiển thanh hàn nhiệt để niêm phong bao bì.

Câu hỏi thường gặp (FAQ)

1. G3NB-275B-1 có cần tản nhiệt không?
Có. Với dòng tải 75A, relay tỏa nhiệt rất lớn. Bạn bắt buộc phải dùng tản nhiệt Y92B-P250NF để tránh cháy thiết bị.

2. Zero-cross switching là gì và có lợi ích gì?
Đây là tính năng chỉ cho phép relay đóng khi điện áp xoay chiều đạt mức 0V. Lợi ích là giảm nhiễu điện từ và bảo vệ tải khỏi các xung điện áp đột ngột.

3. Relay này có dùng được cho tải DC không?
Không. Sản phẩm này chỉ dùng cho tải AC (24...240VAC).

4. Sự khác biệt giữa relay bán dẫn (SSR) và relay cơ là gì?
SSR không có tiếp điểm cơ học nên không gây tia lửa điện, đóng ngắt nhanh hơn, không gây tiếng ồn và bền hơn rất nhiều.

5. Điện áp điều khiển 5-24VDC có nghĩa là gì?
Bạn có thể dùng bất kỳ nguồn DC nào trong khoảng từ 5V đến 24V (ví dụ 12V hoặc 24V của PLC) để kích hoạt relay.

6. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron thông qua AUT VN.

7. Tôi có thể lắp nhiều relay G3NB cạnh nhau trong tủ điện không?
Có, nhưng hãy đảm bảo khoảng cách giữa các tản nhiệt đủ rộng để không khí lưu thông, tránh hiện tượng tích tụ nhiệt.

8. Làm sao để phân biệt hàng chính hãng Omron?
Hàng chính hãng tại AUT VN có đầy đủ CO/CQ, tem mác rõ ràng và thông số kỹ thuật chuẩn xác theo catalog của hãng.

9. Nếu relay không đóng dù có điện điều khiển, tôi nên kiểm tra gì?
Hãy kiểm tra điện áp ngõ vào có đủ 5-24VDC không và kiểm tra xem cầu chì bảo vệ tải có bị đứt không.

10. Thời gian đáp ứng của relay này là bao lâu?
Rất nhanh, thường trong khoảng vài mili giây, nhanh hơn nhiều so với relay cơ.

Nguồn tham khảo: Omron Industrial Automation
