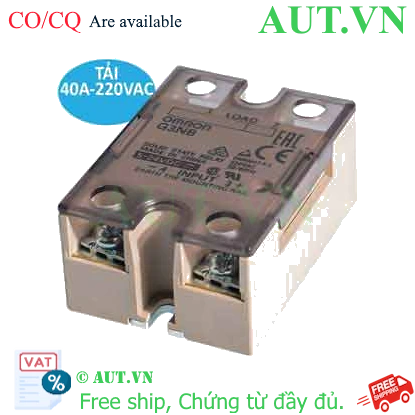

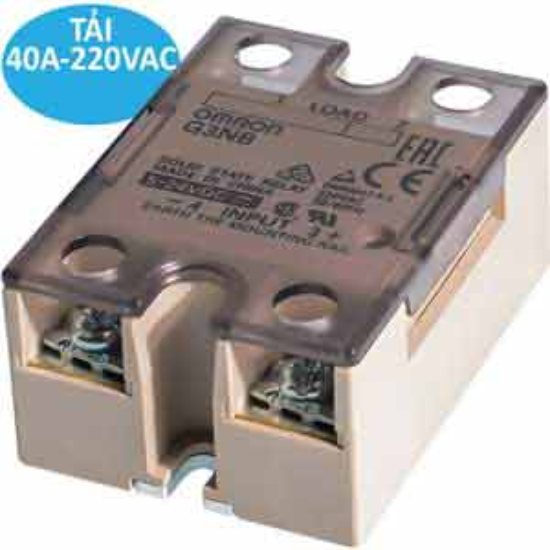

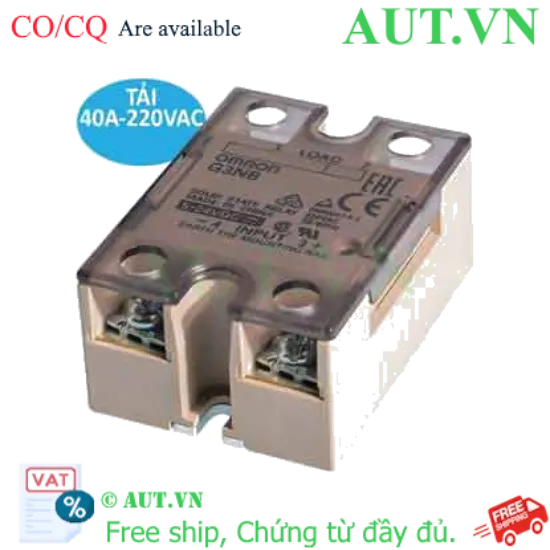

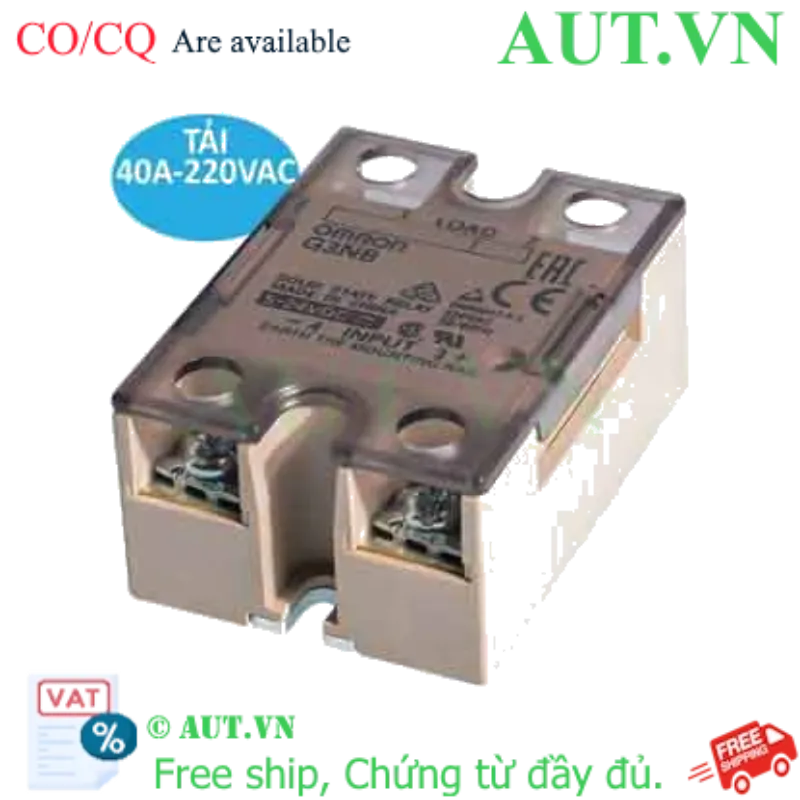

Rơ Le Bán Dẫn Omron G3NB-240B-1 (40A, 5-24VDC, Zero-Cross)

Dòng tải định mức: 40A
Điện áp tải: 24 – 240VAC
Điện áp điều khiển (ngõ vào): 5 – 24VDC
Đặc điểm chuyển mạch: Zero-cross (chuyển mạch tại điểm 0)
Chỉ thị trạng thái: LED
Tích hợp chống sét lan truyền (Varistor)

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: G3NB-240B-1 DC5-24

Tải xuống mẫu

Giá cũ: 804.300 ₫

Giá bán: 643.440 ₫

Số lượng:

Rơ Le Bán Dẫn Omron G3NB-240B-1 (40A, Zero-Cross) – Giải Pháp Điều Khiển Tải AC Mạnh Mẽ

Trong các hệ thống tự động hóa công nghiệp, việc điều khiển tải AC một cách chính xác, an toàn và bền bỉ là vô cùng quan trọng. Rơ le bán dẫn Omron G3NB-240B-1 DC5-24 là lựa chọn hàng đầu, được thiết kế đặc biệt để đáp ứng những yêu cầu khắt khe nhất. Với khả năng xử lý dòng tải lên đến 40A và công nghệ chuyển mạch Zero-cross tiên tiến, sản phẩm này mang lại hiệu suất vượt trội và độ tin cậy cao cho nhiều ứng dụng.

Điểm Nổi Bật Của Rơ Le Bán Dẫn Omron G3NB-240B-1

Dòng Tải Lớn (40A): Khả năng điều khiển các tải công suất cao như điện trở nhiệt, động cơ nhỏ, hay đèn công nghiệp một cách ổn định và an toàn.
Chuyển Mạch Zero-Cross: Đảm bảo chuyển mạch tải AC tại điểm điện áp bằng không, giúp giảm thiểu nhiễu điện từ (EMI/RFI), kéo dài tuổi thọ của tải và SSR, đồng thời bảo vệ các thiết bị nhạy cảm khác trong hệ thống.
Điện Áp Điều Khiển Rộng (5-24VDC): Tương thích dễ dàng với hầu hết các bộ điều khiển PLC, vi điều khiển (microcontroller) hoặc mạch logic có sẵn.
Thiết Kế Chắc Chắn, Tích Hợp Varistor: Kích thước nhỏ gọn, dễ dàng lắp đặt. Tích hợp sẵn Varistor (bộ chống sét lan truyền) giúp bảo vệ mạch chính khỏi các xung áp đột biến, tăng cường độ bền cho rơ le.
Chỉ Thị Trạng Thái LED: Đèn LED tích hợp giúp người dùng dễ dàng quan sát trạng thái hoạt động của rơ le, thuận tiện cho việc kiểm tra và khắc phục sự cố.
Độ Bền Vượt Trội: Không có bộ phận cơ khí chuyển động, rơ le bán dẫn loại bỏ tiếng ồn cơ học, rung lắc và hao mòn, mang lại tuổi thọ hoạt động cao hơn nhiều so với rơ le cơ truyền thống.

Lợi Ích Khi Lựa Chọn Omron G3NB-240B-1

Việc đầu tư vào SSR Omron G3NB-240B-1 mang lại nhiều lợi ích thiết thực cho hệ thống của bạn:

Tăng Cường Độ Ổn Định: Cung cấp khả năng điều khiển tải đáng tin cậy, đặc biệt quan trọng trong các ứng dụng yêu cầu sự ổn định cao như hệ thống gia nhiệt.
Giảm Chi Phí Bảo Trì: Với tuổi thọ lâu dài và ít hỏng hóc, rơ le giúp giảm đáng kể chi phí và thời gian bảo trì.
An Toàn Vận Hành: Khả năng cách ly cao giữa mạch điều khiển và mạch tải, cùng với tính năng Zero-cross, đảm bảo an toàn tối đa cho thiết bị và người vận hành.
Tối Ưu Hóa Hiệu Suất: Chuyển mạch nhanh và chính xác, phù hợp cho các ứng dụng đòi hỏi chu kỳ bật/tắt liên tục.

Ứng Dụng Phổ Biến

Rơ le bán dẫn Omron G3NB-240B-1 là giải pháp lý tưởng cho các ứng dụng sau:

Hệ thống điều khiển nhiệt độ lò nung, máy ép nhựa, thiết bị gia nhiệt công nghiệp.
Điều khiển đèn chiếu sáng, bảng điều khiển LED.
Điều khiển van, bộ truyền động nhỏ trong tự động hóa.
Các ứng dụng đóng/ngắt tải AC khác trong môi trường công nghiệp.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ cho rơ le bán dẫn 40A này, điều quan trọng là phải sử dụng tản nhiệt phù hợp. Với dòng tải 40A, việc tản nhiệt hiệu quả là cực kỳ cần thiết để tránh quá nhiệt. Đấu nối dây theo đúng sơ đồ của nhà sản xuất, đảm bảo các kết nối chắc chắn. Các phụ kiện như kẹp gắn DIN rail R99-12 có thể được mua riêng để hỗ trợ lắp đặt.

Bảng Thông Số Kỹ Thuật Chi Tiết: Rơ Le Bán Dẫn Omron G3NB-240B-1

Nguồn thông tin được tham khảo từ tài liệu kỹ thuật chính thức của Omron.

Thông số	Chi tiết
Model	G3NB-240B-1 DC5-24
Số pha tải	1 pha
Điện áp điều khiển (ngõ vào)	5...24 VDC (Điện áp hoạt động danh định: 5VDC, 12VDC, 24VDC)
Điện áp tải định mức	24...240 VAC (50/60 Hz)
Dòng điện tải định mức	40 A (tại 40°C, có tản nhiệt phù hợp)
Đặc điểm chuyển mạch	Zero-cross (Chuyển mạch tại điểm 0 của điện áp AC)
Dòng điện rò (mạch chính)	Tối đa 5 mA (tại 200VAC, 60Hz) / 10 mA (tại 240VAC, 60Hz)
Độ sụt áp tối đa khi ON (mạch chính)	Tối đa 1.6 V (RMS)
Điện trở cách điện	Tối thiểu 100 MΩ (tại 500VDC)
Điện áp chịu đựng	2500 VAC (giữa ngõ vào và ngõ ra)
Chỉ thị trạng thái	Đèn LED
Tính năng bảo vệ	Tích hợp Varistor
Phương pháp lắp đặt	Gắn bảng điều khiển (Panel mount) bằng vít
Nhiệt độ môi trường hoạt động	-30...80°C (không đóng băng, ngưng tụ)
Độ ẩm môi trường hoạt động	45...85% RH
Khối lượng	Khoảng 80g
Kích thước (Rộng x Cao x Sâu)	43 x 58 x 27 mm
Tiêu chuẩn chứng nhận	UL, CSA, TUV, CE
Phụ kiện mua rời	Kẹp gắn DIN rail: R99-12
