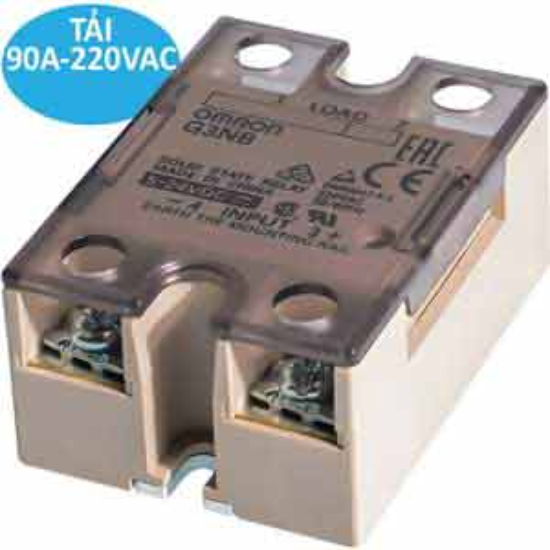

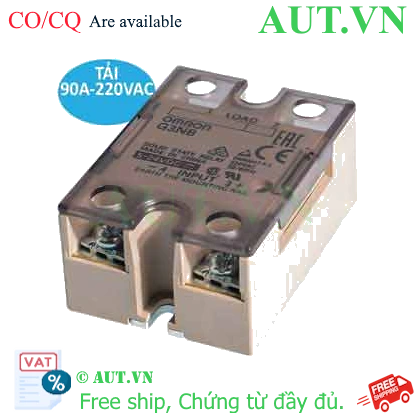

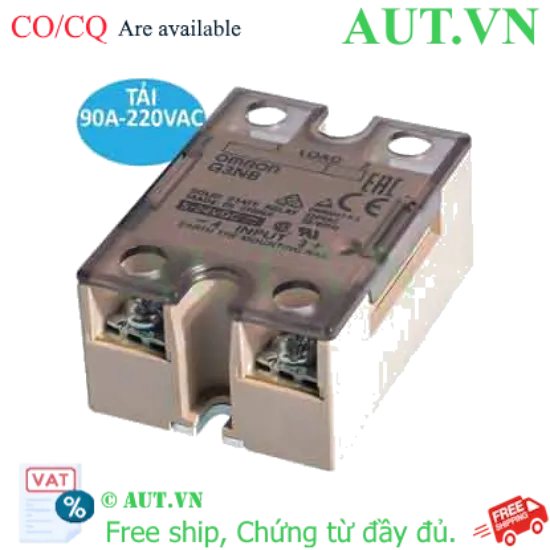

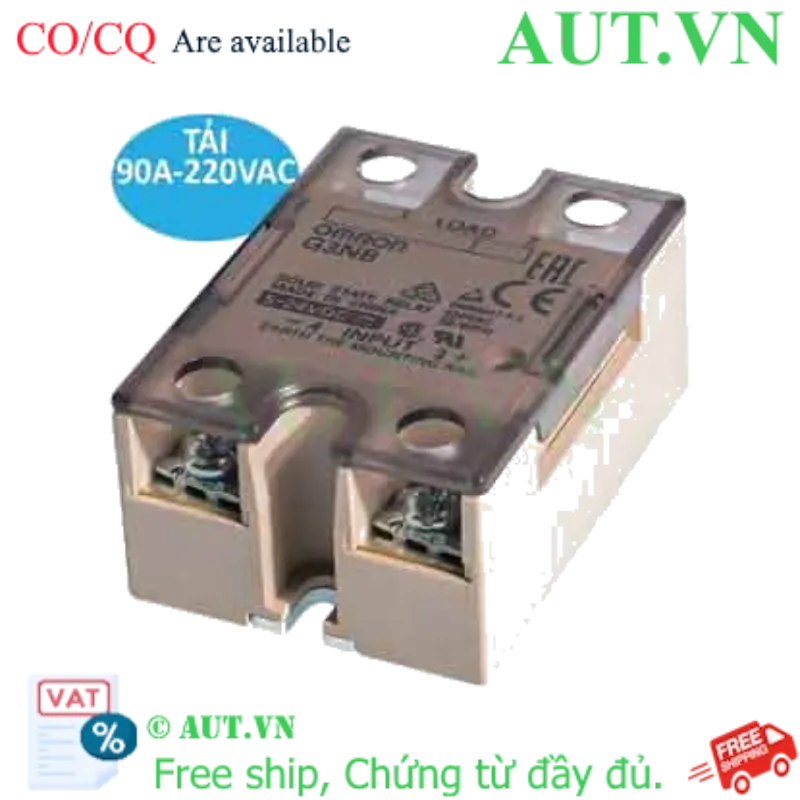

Giới thiệu Relay bán dẫn Omron G3NB-290B-1 DC5-24 chuyên dụng
Relay bán dẫn Omron G3NB-290B-1 DC5-24 (Solid State Relay - SSR) là dòng sản phẩm cao cấp được thiết kế để thay thế hoàn toàn các loại rơ le cơ học truyền thống trong các ứng dụng đóng ngắt dòng điện cao. Với khả năng chịu tải lên đến 90A và công nghệ chuyển mạch Zero-cross, sản phẩm này là giải pháp lý tưởng cho việc điều khiển các thiết bị gia nhiệt công nghiệp, đảm bảo sự ổn định, chính xác và tuổi thọ cực cao cho hệ thống của bạn.
Điểm nổi bật vượt trội
- Công nghệ Zero-cross tiên tiến: Thiết bị chỉ kích hoạt khi điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu hiện tượng sốc điện, giảm nhiễu điện từ (EMI) và bảo vệ các linh kiện điện tử nhạy cảm trong tủ điện.
- Khả năng chịu tải siêu lớn: Với dòng định mức 90A, G3NB-290B-1 dễ dàng vận hành các thanh điện trở nhiệt, lò sấy công suất lớn mà không lo quá tải hay cháy nổ.
- Độ bền vĩnh cửu: Do không sử dụng tiếp điểm cơ học, sản phẩm loại bỏ hoàn toàn hiện tượng đánh lửa, mài mòn tiếp điểm, cho phép đóng ngắt liên tục hàng triệu lần mà không suy giảm hiệu suất.
- An toàn và Tin cậy: Đạt các tiêu chuẩn quốc tế nghiêm ngặt như TUV, UL, CSA, CE, mang lại sự an tâm tuyệt đối cho các kỹ sư vận hành tại nhà máy.
- Chỉ báo trực quan: Tích hợp đèn LED hiển thị trạng thái hoạt động ngay trên thân thiết bị, giúp việc kiểm tra và bảo trì trở nên nhanh chóng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | G3NB-290B-1 DC5-24 |
| Số pha tải | 1 pha (Single Phase) |
| Điện áp điều khiển (Input) | 5...24VDC |
| Điện áp tải (Load Voltage) | 24...240VAC |
| Dòng điện tải định mức | 90A |
| Kiểu chuyển mạch | Zero-cross (Điểm không) |
| Chỉ thị trạng thái | Đèn LED tích hợp |
| Độ sụt áp tối đa (Trạng thái ON) | 1.6V |
| Nhiệt độ môi trường vận hành | -30 đến 80°C |
| Phương pháp lắp đặt | Lắp bề mặt hoặc Din rail (cần phụ kiện) |
| Kích thước (RxCxS) | 43mm x 58mm x 27mm |
| Trọng lượng | 110g |
Nguồn dữ liệu kỹ thuật: Omron Industrial Automation
Lợi ích khi đầu tư Omron G3NB-290B-1
- Tối ưu hóa chi phí bảo trì: Loại bỏ hoàn toàn việc thay thế tiếp điểm rơ le cơ định kỳ, giúp giảm downtime (thời gian dừng máy) cho dây chuyền sản xuất.
- Kiểm soát nhiệt độ chính xác: Phản ứng đóng ngắt cực nhanh, kết hợp cùng bộ điều khiển PID giúp duy trì nhiệt độ ổn định tuyệt đối cho quy trình sản xuất nhạy cảm.
- Vận hành êm ái & chuyên nghiệp: Không gây tiếng ồn cơ học, tạo môi trường làm việc chuyên nghiệp và lý tưởng trong nhà máy.
- An toàn tuyệt đối: Triệt tiêu tia lửa điện khi đóng ngắt, giảm thiểu rủi ro cháy nổ trong các môi trường có vật liệu dễ cháy.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Kiểm tra sơ đồ: Xác định chính xác chân ngõ vào (Input) cho nguồn điều khiển (5-24VDC) và chân ngõ ra (Output) cho tải AC.
- Bước 2 - Lắp đặt tản nhiệt: BẮT BUỘC lắp thêm tản nhiệt (Heat Sink) chuyên dụng. Với dòng tải 90A, nhiệt lượng tỏa ra rất lớn, nếu không có tản nhiệt thiết bị sẽ hỏng ngay lập tức.
- Bước 3 - Đấu nối: Kết nối chân ngõ ra nối tiếp với thanh nhiệt và nguồn điện tải. Đảm bảo các đầu dây được siết chặt để tránh phát sinh nhiệt tại điểm tiếp xúc.
- Bước 4 - Cố định thiết bị: Lắp đặt lên bề mặt phẳng hoặc sử dụng phụ kiện R99-12 để gắn lên thanh Din rail trong tủ điện.
- Bước 5 - Kiểm tra: Cấp nguồn và quan sát đèn LED trên thân sản phẩm để xác nhận trạng thái đóng/ngắt.
Sản phẩm đi kèm khuyến nghị (isRelatedTo)
- Tản nhiệt Omron Y92B-P250NF: Thành phần không thể thiếu để giải nhiệt khi chạy dòng cao.
- Giá đỡ Din rail R99-12: Giúp lắp đặt gọn gàng, chuyên nghiệp trong tủ điện.
- Bộ điều khiển nhiệt độ Omron: Tạo thành hệ thống điều khiển nhiệt tự động hoàn chỉnh.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong các ngành công nghiệp nặng và nhẹ:
- Máy ép nhựa: Điều khiển vòng nhiệt quanh trục vít và khuôn mẫu.
- Lò sấy công nghiệp: Điều khiển các thanh điện trở nhiệt trong lò sấy thực phẩm, linh kiện điện tử.
- Máy đóng gói: Điều khiển thanh hàn nhiệt màng nhựa.
- Hệ thống sưởi công nghiệp: Điều khiển nhiệt độ bồn chứa hóa chất, dung dịch.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi bắt buộc phải dùng tản nhiệt cho G3NB-290B-1?
Vì SSR hoạt động dựa trên linh kiện bán dẫn, khi dòng điện 90A đi qua sẽ sinh ra nhiệt lượng rất lớn. Tản nhiệt giúp dẫn nhiệt ra môi trường, tránh tình trạng quá nhiệt gây cháy linh kiện.
2. Công nghệ Zero-cross hoạt động như thế nào?
Nó giúp relay chỉ đóng mạch khi điện áp AC đi qua điểm 0V. Điều này giúp giảm dòng điện đỉnh (inrush current) và giảm nhiễu cho các thiết bị xung quanh.
3. Tôi có thể dùng relay này để điều khiển Motor không?
Sản phẩm này được tối ưu nhất cho tải trở (gia nhiệt). Nếu dùng cho tải cảm (motor), bạn cần lắp thêm mạch RC snubber để bảo vệ SSR.
4. Điện áp điều khiển 5-24VDC có ý nghĩa gì?
Nó cho phép bạn dùng trực tiếp ngõ ra của hầu hết các loại PLC hoặc bộ điều khiển nhiệt độ hiện nay mà không cần thêm relay trung gian.
5. Sản phẩm này có tiếng kêu khi đóng ngắt không?
Không. Khác với relay cơ có tiếng "tạch tạch", SSR vận hành hoàn toàn tĩnh lặng.
6. Làm sao để biết relay đang bị lỗi?
Nếu đèn LED vẫn sáng nhưng tải không hoạt động, có thể SSR đã bị chập hoặc hỏng linh kiện bên trong. Bạn nên kiểm tra bằng đồng hồ vạn năng.
7. G3NB-290B-1 có thể lắp lên thanh Din rail không?
Có, nhưng bạn cần mua thêm phụ kiện giá đỡ mã R99-12 của Omron.
8. Tôi có thể dùng dòng 90A liên tục không?
Để đảm bảo độ bền lâu dài, chúng tôi khuyên bạn nên sử dụng ở mức 70-80% công suất định mức (khoảng 60-70A).
9. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ giấy tờ CO/CQ chính hãng cho khách hàng khi có yêu cầu.
10. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron thông qua hệ thống phân phối của AUT VN.
