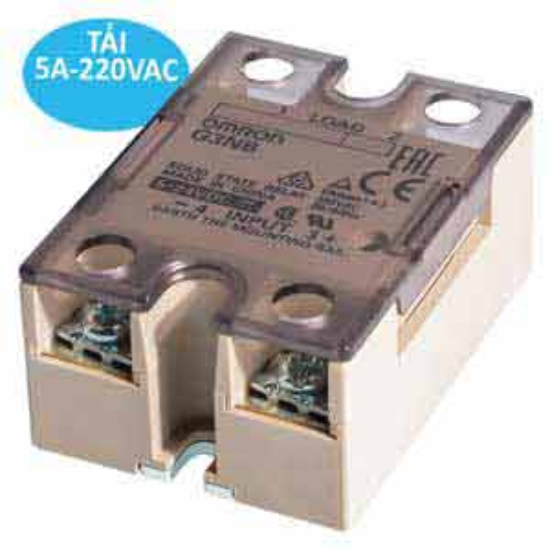

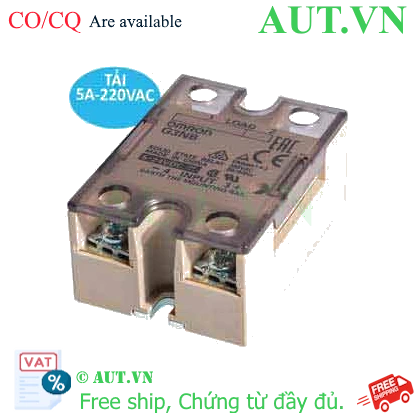

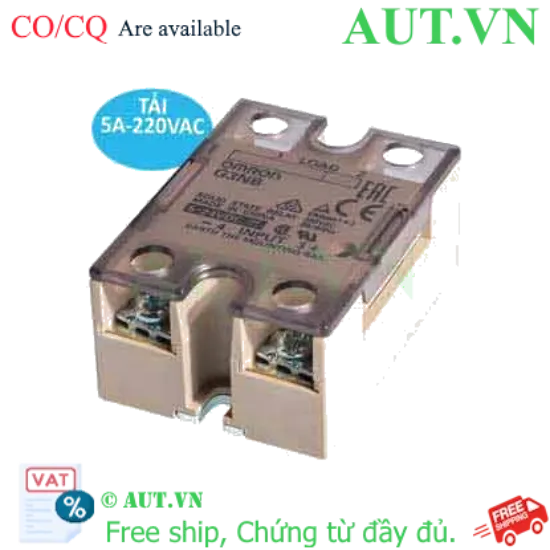

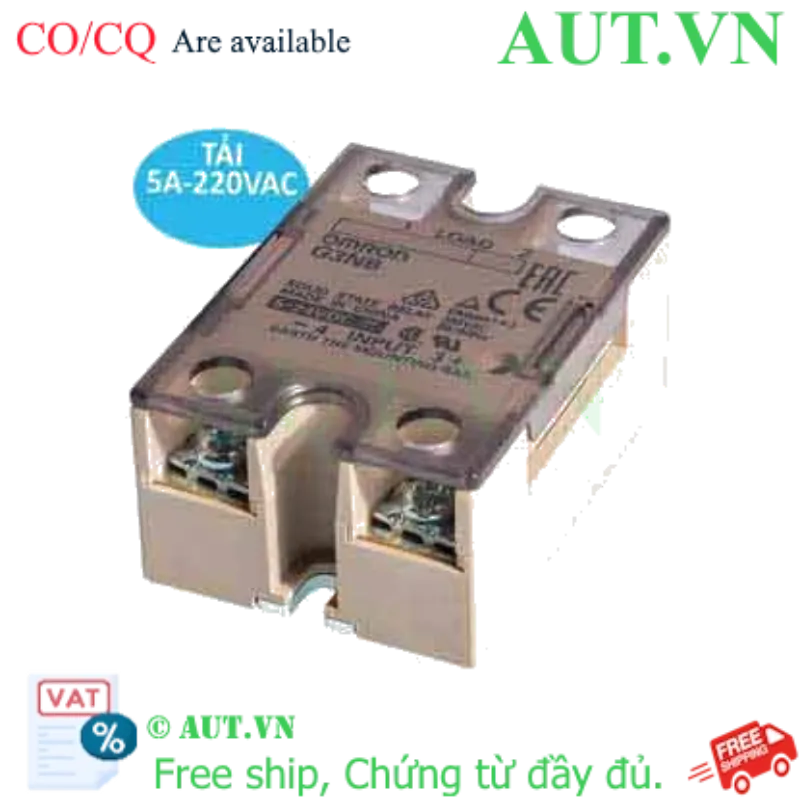

Giới thiệu Relay bán dẫn Omron G3NB-205B-1 DC5-24
Trong các hệ thống tự động hóa và điều khiển nhiệt độ đòi hỏi độ chính xác cao, việc lựa chọn thiết bị đóng ngắt là yếu tố then chốt. Relay bán dẫn Omron G3NB-205B-1 DC5-24 (Solid State Relay - SSR) là giải pháp công nghệ tiên tiến, được thiết kế để thay thế hoàn hảo cho các rơ le cơ truyền thống. Với khả năng đóng ngắt tốc độ cao, không phát sinh tia lửa điện và triệt tiêu nhiễu, sản phẩm này giúp bảo vệ hệ thống điện tử và kéo dài tuổi thọ thiết bị đáng kể.
Điểm nổi bật của SSR Omron G3NB-205B-1
- Công nghệ Zero-cross tiên tiến: Thiết bị chỉ thực hiện đóng/ngắt khi điện áp xoay chiều đạt mức 0V. Điều này giúp giảm thiểu tối đa các xung điện đột ngột và nhiễu điện từ (EMI), bảo vệ an toàn cho các linh kiện điện tử nhạy cảm như PLC hoặc vi điều khiển.
- Độ bền cơ học tuyệt đối: Khác với relay cơ, SSR Omron hoạt động dựa trên linh kiện bán dẫn không có tiếp điểm vật lý, loại bỏ hoàn toàn tình trạng mài mòn tiếp điểm, cho phép vận hành với tần suất đóng ngắt cực cao.
- Vận hành êm ái & Không tiếng ồn: Hoàn toàn không phát sinh tiếng kêu cơ học, cực kỳ phù hợp cho các môi trường cần sự yên tĩnh hoặc lắp đặt trong các thiết bị dân dụng cao cấp.
- Tiêu chuẩn quốc tế: Thiết kế nhỏ gọn, tối ưu không gian tủ điện và đạt các chứng nhận khắt khe như TUV, UL, CSA, CE, đảm bảo an toàn điện tuyệt đối cho người sử dụng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | G3NB-205B-1 DC5-24 |
| Loại sản phẩm | Relay bán dẫn (Solid State Relay) |
| Điện áp điều khiển (Input) | 5...24VDC |
| Điện áp tải (Output) | 24...240VAC |
| Dòng điện tải định mức | 5A |
| Kiểu chuyển mạch | Zero-cross (Chuyển mạch tại điểm không) |
| Chỉ thị trạng thái | Đèn LED tích hợp |
| Dòng điện rò (Leakage Current) | 5mA - 10mA |
| Độ sụt áp tối đa (khi ON) | ≤ 1.6V |
| Nhiệt độ vận hành | -30 đến 80°C |
| Kích thước | 43mm x 58mm x 27mm |
| Tiêu chuẩn chứng nhận | TUV, UL, CSA, CE |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi đầu tư Relay bán dẫn Omron G3NB
- Tối ưu chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) vì không cần bảo trì hay thay thế tiếp điểm cơ học định kỳ.
- Kiểm soát nhiệt độ chính xác: Khả năng đóng ngắt cực nhanh hỗ trợ hoàn hảo cho các thuật toán điều khiển PID, duy trì nhiệt độ ổn định tuyệt đối.
- Bảo vệ hệ thống toàn diện: Khả năng cách ly điện áp cao và triệt tiêu xung nhiễu giúp bảo vệ các thiết bị điều khiển đắt tiền như PLC.
- Hoạt động bền bỉ trong môi trường khắc nghiệt: Chịu được các điều kiện công nghiệp với tuổi thọ vượt xa các dòng relay cơ thông thường.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Kiểm tra nguồn điều khiển: Đảm bảo tín hiệu từ bộ điều khiển (PLC/MCU) nằm trong dải điện áp cho phép là 5-24VDC.
- Bước 2: Đấu nối ngõ vào (Input): Kết nối hai cực ngõ vào của Relay với nguồn tín hiệu điều khiển tương ứng.
- Bước 3: Đấu nối ngõ ra (Output): Đấu nối ngõ ra nối tiếp với tải AC (như điện trở nhiệt, đèn công suất) và nguồn điện xoay chiều (24-240VAC).
- Bước 4: Kiểm tra vận hành: Cấp nguồn hệ thống và quan sát đèn LED trên thân Relay. Nếu đèn sáng, thiết bị đang ở trạng thái đóng mạch (ON).
Sản phẩm sử dụng chung và phụ kiện tương thích
Để đảm bảo hiệu suất cao nhất và tránh quá nhiệt, quý khách nên kết hợp cùng:
- Giá đỡ DIN rail R99-12: Giúp lắp đặt thiết bị chắc chắn, gọn gàng trong tủ điện.
- Tản nhiệt Omron Y92B-N50: Bắt buộc sử dụng nếu chạy tải gần ngưỡng 5A liên tục để đảm bảo an toàn và tuổi thọ.
Ứng dụng thực tế (Application)
Relay bán dẫn Omron G3NB-205B-1 DC5-24 được ứng dụng rộng rãi trong:
- Hệ thống gia nhiệt: Lò sấy, máy ép nhựa, máy đùn nhựa, các thiết bị nhiệt công nghiệp.
- Điều khiển nhiệt độ: Nồi hơi, hệ thống sưởi trung tâm, máy phun sơn nhiệt.
- Tự động hóa công nghiệp: Điều khiển đóng ngắt các tải AC công suất lớn, thiết bị điện tử nhạy cảm cần chống nhiễu EMI.
Câu hỏi thường gặp (FAQ)
1. Relay này có dùng để điều khiển tải DC được không?
Không, model này được thiết kế chuyên dụng để điều khiển tải xoay chiều (AC) trong dải 24V đến 240V.
2. Tại sao tôi nên chọn công nghệ Zero-cross thay vì relay cơ?
Zero-cross giúp đóng ngắt ngay tại thời điểm điện áp AC bằng 0, giúp giảm thiểu xung điện đột ngột và nhiễu EMI, bảo vệ tải và hệ thống điều khiển.
3. Tôi có bắt buộc phải lắp thêm tản nhiệt không?
Nếu bạn sử dụng tải ở mức cao (gần 5A) và chạy liên tục, việc lắp thêm tản nhiệt Y92B-N50 là cực kỳ cần thiết để tránh hỏng thiết bị do nhiệt.
4. Điện áp điều khiển 5VDC có hoạt động tốt không?
Có, sản phẩm hỗ trợ dải điện áp điều khiển rất rộng từ 5V đến 24VDC, tương thích tốt với nhiều loại PLC.
5. Làm thế nào để biết Relay đang hoạt động bình thường?
Sản phẩm có tích hợp đèn LED chỉ thị trạng thái ngay trên mặt trước, giúp bạn dễ dàng quan sát trạng thái ON/OFF.
6. Ưu điểm lớn nhất so với Relay cơ là gì?
Đó là tốc độ đóng ngắt cực nhanh, hoạt động không tiếng ồn, không phát sinh tia lửa điện và không lo mòn tiếp điểm cơ học.
7. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp hàng chính hãng Omron kèm đầy đủ chứng chỉ CO/CQ minh bạch cho doanh nghiệp.
8. Tôi có thể mua phụ kiện tản nhiệt tại AUT VN không?
Có, AUT VN cung cấp đầy đủ phụ kiện chính hãng Omron như giá đỡ DIN rail và tản nhiệt chuyên dụng.
9. Tuổi thọ của Relay bán dẫn này là bao lâu?
Do không có bộ phận chuyển động, tuổi thọ SSR rất cao, phụ thuộc chủ yếu vào khả năng tản nhiệt và điều kiện nhiệt độ môi trường.
10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật miễn phí qua Hotline/Zalo cho mọi khách hàng trên toàn quốc.
