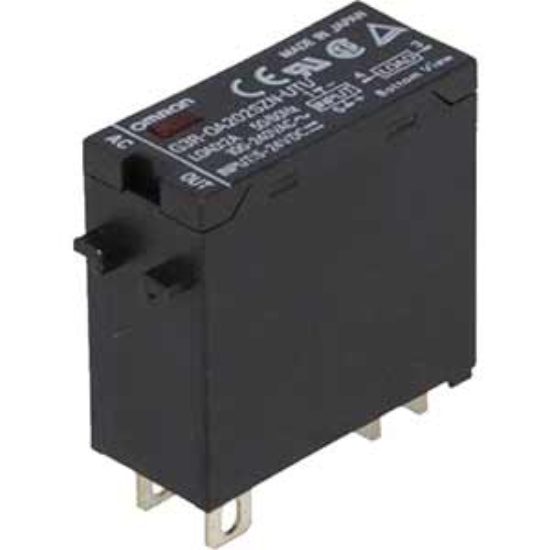

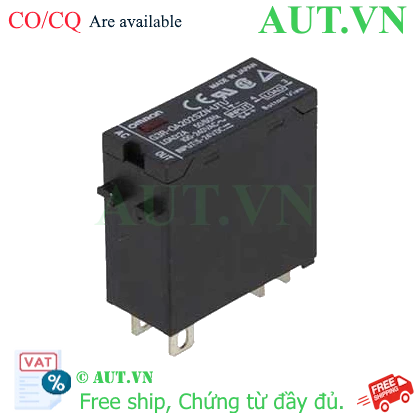

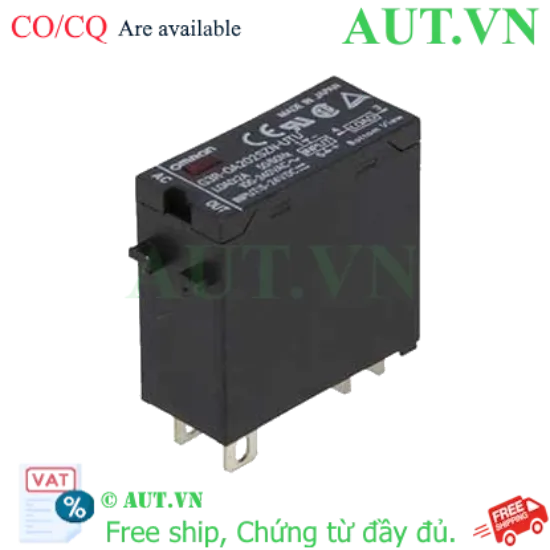

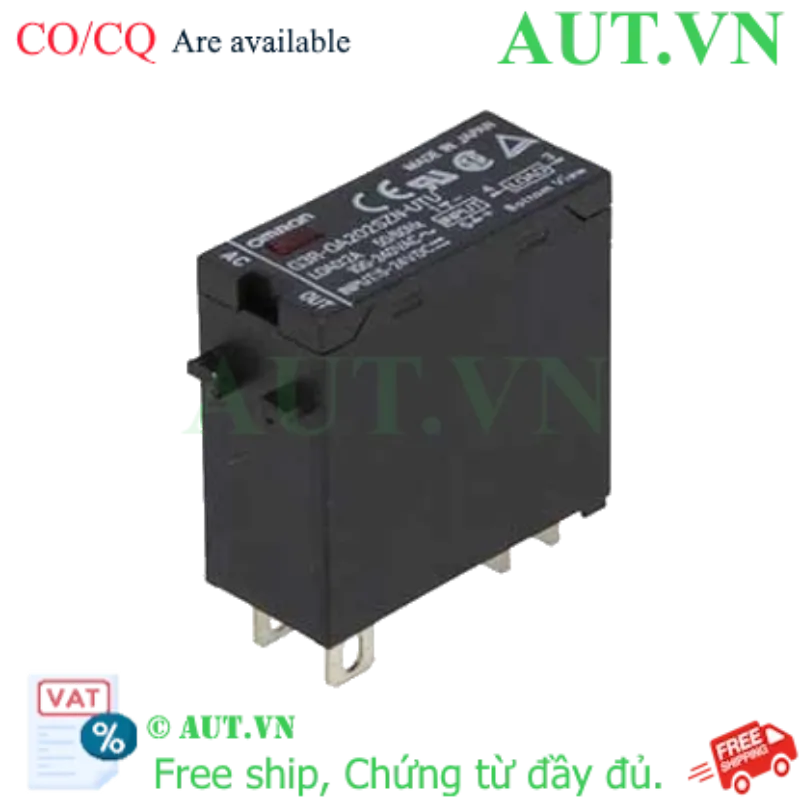

Relay Bán Dẫn Omron G3R-OA202SZN-UTU DC5-24: Zero-Cross, Tải 2A, Chống Nhiễu EMI

Model: G3R-OA202SZN-UTU DC5-24 chính hãng Omron.
Công nghệ Zero-cross: Chuyển mạch tại điểm 0V, triệt tiêu nhiễu EMI, bảo vệ PLC tối ưu.
Thông số điện áp: Điều khiển 5-24VDC | Tải DC 5-24VDC.
Dòng tải cực đại: 2A, phù hợp cho các thiết bị điều khiển chính xác.
Đặc tính: Không tiếp điểm cơ khí, tuổi thọ vĩnh cửu, tích hợp LED báo trạng thái.
Kiểu lắp: Chân cắm (Plug-in) linh hoạt với các dòng đế P2R/P2RF.

nhà chế tạo: Omron

SKU: G3R-OA202SZN-UTU DC5-24

Tải xuống mẫu

Giá cũ: 669.600 ₫

Giá bán: 535.680 ₫

Giới thiệu về Relay Bán Dẫn Omron G3R-OA202SZN-UTU DC5-24

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát đóng ngắt dòng điện DC một cách chính xác và không gây nhiễu là yêu cầu bắt buộc để đảm bảo hệ thống vận hành ổn định. Relay Bán Dẫn Omron G3R-OA202SZN-UTU DC5-24 (Solid State Relay - SSR) là giải pháp kỹ thuật tối ưu, thay thế hoàn hảo cho các dòng rơ le cơ truyền thống. Với sự kết hợp giữa độ bền vượt trội của linh kiện bán dẫn và công nghệ chuyển mạch Zero-cross, sản phẩm giúp loại bỏ hoàn toàn hiện tượng tia lửa điện và giảm thiểu nhiễu điện từ (EMI), bảo vệ tuyệt đối cho các bộ điều khiển PLC, cảm biến và các linh kiện điện tử nhạy cảm.

Điểm nổi bật của Omron G3R-OA202SZN-UTU

Công nghệ Zero-cross thông minh: Tự động kích hoạt tại thời điểm điện áp bằng 0, loại bỏ sốc điện và nhiễu điện từ khi đóng ngắt mạch DC.
Tuổi thọ vận hành siêu bền: Do không sử dụng tiếp điểm cơ khí, sản phẩm loại bỏ hoàn toàn hiện tượng mài mòn tiếp điểm, giúp doanh nghiệp tối ưu chi phí bảo trì.
Tốc độ đáp ứng cực nhanh: Khả năng đóng cắt tức thời, đáp ứng hoàn hảo cho các ứng dụng điều khiển tần suất cao (High-speed switching).
Giám sát trực quan: Tích hợp đèn LED hiển thị trạng thái hoạt động ngay trên thân relay, hỗ trợ kỹ thuật viên chẩn đoán lỗi nhanh chóng.
Thiết kế Plug-in linh hoạt: Dễ dàng lắp đặt và thay thế nhanh chóng thông qua các loại đế cắm chuyên dụng.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Dòng sản phẩm	G3R-IO series
Loại I/O	Mô đun ngõ ra
Điện áp điều khiển (Input)	5-24VDC
Điện áp tải (Output)	5-24VDC
Dòng điện tải	0.05...2A
Dòng điện ngõ vào	8mA
Dòng điện rò (mạch chính)	1.5mA
Phương pháp đấu nối	Chân hàn / Chân cắm
Chiều sâu tổng thể	34mm

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Relay Bán Dẫn Omron G3R-OA202SZN-UTU

Tăng cường độ ổn định: Loại bỏ nhiễu EMI giúp các thiết bị điều khiển nhạy cảm như PLC hoạt động chính xác hơn, không bị treo hoặc khởi động lại bất ngờ.
Tiết kiệm chi phí vận hành: Không có tiếp điểm cơ học nghĩa là không có mài mòn. Bạn sẽ không phải thay thế relay định kỳ như rơ le cơ thông thường.
An toàn tuyệt đối: Không tạo ra tia lửa điện khi đóng ngắt, đặc biệt an toàn trong các môi trường yêu cầu khắt khe về phòng chống cháy nổ.
Lắp đặt nhanh chóng: Tương thích hoàn toàn với các loại đế cắm P2R, P2RF giúp giảm thời gian thi công và bảo trì.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Kiểm tra thông số: Đảm bảo điện áp điều khiển và điện áp tải của thiết bị nằm trong dải 5-24VDC.
Bước 2: Lựa chọn đế cắm: Chọn đế cắm phù hợp như P2R-05P, P2R-057P, P2R-05A (gắn lưng) hoặc P2RF-05, P2RF-05-PU, P2RFZ-05 (gắn mặt).
Bước 3: Đấu nối: Kết nối nguồn điều khiển vào chân ngõ vào (Input) và tải vào chân ngõ ra (Output) theo sơ đồ mạch của Omron.
Bước 4: Lắp đặt: Cắm relay G3R-OA202SZN-UTU vào đế cắm một cách chắc chắn.
Bước 5: Vận hành: Cấp nguồn và kiểm tra đèn LED trên thân relay để xác nhận trạng thái đóng/ngắt.

Sản phẩm sử dụng chung và thay thế (isRelatedTo)

Để tối ưu hóa hệ thống, bạn có thể kết hợp với các phụ kiện hoặc cân nhắc các lựa chọn thay thế tùy theo công suất tải:

Đế cắm tương thích: P2R-05P, P2R-057P, P2R-05A, P2RF-05, P2RF-05-PU, P2RFZ-05.

Lựa chọn thay thế công suất lớn hơn: G3NB-210B-1 DC5-24 (10A), G3NB-220B-1 DC5-24 (20A), G3NB-225B-1 DC5-24 (25A), G3NA-210B-UTU (10A, AC).
Giải pháp Slim DIN Rail: HSR-SLD15LZN1C (15A), HSR-SLD25LZN1C (25A).
Giải pháp từ Autonics: SRS1-B1202-2 (2 Kênh, 2A), SR1-1440 (40A).

Ứng dụng thực tế (Application)

Relay Omron G3R-OA202SZN-UTU được ứng dụng rộng rãi trong các trường hợp:

Điều khiển PLC: Làm rơ le đệm cho ngõ ra PLC để điều khiển các tải DC nhỏ.
Van điện từ (Solenoid Valve): Đóng ngắt các van khí nén, thủy lực DC 24V.
Hệ thống chiếu sáng LED: Điều khiển bật/tắt các dải đèn LED công nghiệp.
Thiết bị điều khiển chính xác: Sử dụng trong các máy CNC, cánh tay robot nơi yêu cầu tốc độ đóng cắt cao và không nhiễu.

Câu hỏi thường gặp (FAQ)

1. Zero-cross trong relay này có tác dụng gì?
Zero-cross giúp relay chỉ đóng ngắt khi điện áp đi qua điểm 0V, từ đó triệt tiêu các xung nhiễu điện từ (EMI), bảo vệ các thiết bị điện tử nhạy cảm xung quanh.

2. Sản phẩm này có thể điều khiển tải AC không?
Không, model G3R-OA202SZN-UTU DC5-24 được thiết kế chuyên dụng cho tải DC (5-24VDC). Nếu dùng tải AC, vui lòng tham khảo dòng G3NA.

3. Tuổi thọ của Relay bán dẫn Omron này là bao lâu?
Vì không có tiếp điểm cơ khí nên không có hiện tượng mài mòn, tuổi thọ được coi là vĩnh cửu nếu vận hành đúng thông số kỹ thuật.

4. Tôi có thể dùng đế cắm P2R cho relay này không?
Có, sản phẩm tương thích hoàn toàn với các dòng đế cắm P2R và P2RF của Omron.

5. Dòng điện rò 1.5mA có ảnh hưởng đến thiết bị không?
Đây là đặc tính tự nhiên của SSR. Với hầu hết các tải công nghiệp, 1.5mA là rất nhỏ và không gây ảnh hưởng. Tuy nhiên, với các tải siêu nhạy, bạn cần tính toán điện trở xả.

6. Tại sao tôi nên chọn SSR thay vì Relay cơ?
SSR đóng ngắt nhanh hơn, không gây tiếng ồn, không tạo tia lửa điện và không cần bảo trì thay thế tiếp điểm.

7. Đèn LED trên relay dùng để làm gì?
LED hiển thị trạng thái hoạt động (ON/OFF), giúp kỹ thuật viên biết relay đang được kích hoạt hay không mà không cần đo điện áp.

8. Nếu tải của tôi là 5A thì có dùng được model này không?
Không, model này chỉ chịu tải tối đa 2A. Bạn nên chuyển sang dòng G3NB-210B-1 (10A) để đảm bảo an toàn.

9. Sản phẩm này có chính hãng không?
AUT VN cam kết cung cấp sản phẩm Omron chính hãng, đầy đủ giấy tờ và bảo hành.

10. Thời gian đáp ứng của relay này là bao nhiêu?
SSR có thời gian đáp ứng cực nhanh (mili giây), nhanh hơn nhiều so với relay cơ truyền thống.
