Relay Omron G3R-OD201SN-UTU có cần lắp tản nhiệt không?

Với dòng tải tối đa 1.5A, thiết bị sinh nhiệt rất thấp và không yêu cầu bộ tản nhiệt rời khi lắp đặt trong điều kiện tiêu chuẩn.

Tôi có thể dùng nguồn 24VDC cho cả ngõ vào và ngõ ra không?

Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp linh hoạt từ 5V đến 24VDC cho cả hai phía.

Tại sao nên chọn SSR G3R thay vì rơ le cơ học?

SSR không có tiếp điểm vật lý nên không bị mòn, không gây tiếng ồn, đóng ngắt nhanh hơn và tuổi thọ cao hơn nhiều so với rơ le cơ.

Sản phẩm này có điều khiển được thiết bị 220VAC không?

Không. Đây là dòng DC-to-DC chuyên dụng. Để điều khiển tải AC, bạn cần tham khảo dòng Omron G3NA hoặc G3NB.

Làm sao để biết Relay đang hoạt động?

Bạn chỉ cần quan sát đèn LED trên thân. Đèn sáng nghĩa là Relay đang ở trạng thái ON.

Độ sụt áp 1.6V có ảnh hưởng đến tải không?

Đây là đặc tính vật lý của linh kiện bán dẫn. Với hầu hết các tải DC công nghiệp, mức sụt áp này không gây ảnh hưởng đến hiệu suất.

AUT VN có cung cấp đầy đủ đế cắm cho model này không?

Có, AUT VN cung cấp đầy đủ các loại socket P2R chính hãng tương thích hoàn toàn.

Thời gian giao hàng và bảo hành tại AUT VN như thế nào?

Sản phẩm được bảo hành chính hãng Omron. AUT VN hỗ trợ giao hàng hỏa tốc toàn quốc và tư vấn kỹ thuật chuyên nghiệp.

Sản phẩm có chịu được rung lắc mạnh không?

Có, do không có bộ phận chuyển động cơ học nên SSR G3R có khả năng chống rung và chống sốc vượt trội.

Dòng rò 1mA là gì và có nguy hiểm không?

Dòng rò 1mA là đặc tính bình thường của SSR khi ở trạng thái OFF, hoàn toàn an toàn cho các tải công nghiệp.

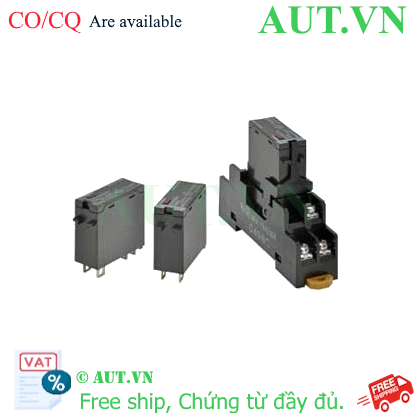

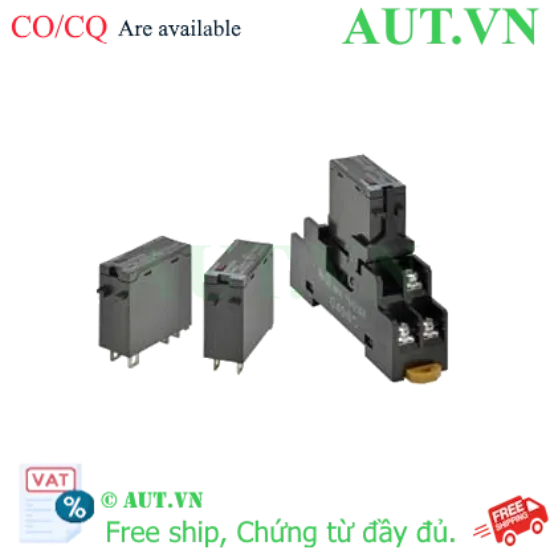

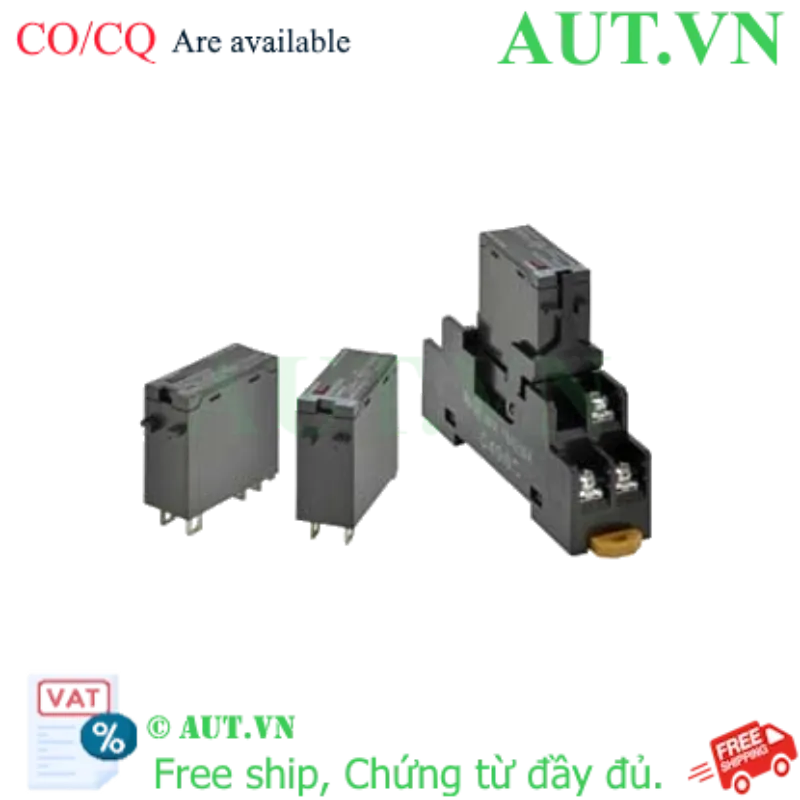

Relay Bán Dẫn Omron G3R-OD201SN-UTU DC5-24 | 1.5A, Ngõ Ra DC, Tích Hợp LED

Thương hiệu: Omron (Nhật Bản)
Loại thiết bị: Relay bán dẫn (Solid State Relay - SSR)
Điện áp điều khiển (Input): 5...24VDC
Điện áp tải (Output): 5...24VDC
Dòng điện tải tối đa: 1.5A
Đặc điểm nổi bật: Thiết kế Slim siêu gọn, tích hợp đèn LED chỉ thị, tốc độ đóng ngắt cực nhanh, không phát sinh tia lửa điện.
Tiêu chuẩn: UL, CSA, CE, TUV.

nhà chế tạo: Omron

SKU: G3R-OD201SN-UTU DC5-24

Tải xuống mẫu

557.604 ₫

Giới thiệu Relay Bán Dẫn Omron G3R-OD201SN-UTU DC5-24

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc lựa chọn thiết bị đóng ngắt có độ tin cậy cao là yếu tố then chốt để đảm bảo dây chuyền vận hành liên tục. Relay bán dẫn Omron G3R-OD201SN-UTU DC5-24 (Solid State Relay - SSR) là giải pháp đột phá, thay thế hoàn hảo cho các dòng rơ le cơ truyền thống. Bằng cách loại bỏ hoàn toàn tiếp điểm cơ học, sản phẩm triệt tiêu tiếng ồn và hiện tượng đánh lửa, mang lại sự an toàn tuyệt đối và tốc độ phản hồi siêu tốc. Tại AUT VN, chúng tôi cung cấp dòng SSR Omron chính hãng giúp bạn tối ưu hóa hiệu suất điều khiển DC một cách chuyên nghiệp nhất.

Điểm nổi bật của Omron G3R-OD201SN-UTU

Tuổi thọ vận hành vĩnh cửu: Do không sử dụng bộ phận chuyển động cơ học, thiết bị loại bỏ hoàn toàn hiện tượng mòn tiếp điểm, giúp doanh nghiệp giảm thiểu tối đa chi phí bảo trì và thay thế linh kiện.
Tốc độ đóng ngắt siêu tốc: Khả năng phản ứng tức thì với tín hiệu điều khiển, đáp ứng hoàn hảo các ứng dụng yêu cầu tần số đóng ngắt cao và độ chính xác tuyệt đối.
Vận hành an toàn, không tia lửa điện: Hoạt động êm ái, không gây nhiễu điện từ (EMI) và không phát sinh tia lửa, cực kỳ an toàn trong môi trường nhạy cảm hoặc dễ cháy nổ.
Giám sát trạng thái trực quan: Đèn LED chỉ thị tích hợp giúp kỹ thuật viên dễ dàng nhận biết trạng thái ON/OFF ngay lập tức, rút ngắn thời gian chẩn đoán lỗi.
Thiết kế Slim siêu gọn: Kích thước tối ưu giúp tiết kiệm diện tích lắp đặt trong tủ điện, cho phép tích hợp nhiều module hơn trên cùng một thanh DIN Rail.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G3R-OD201SN-UTU DC5-24
Loại thiết bị	Rơ le bán dẫn (Solid State Relay - SSR)
Loại ngõ ra (I/O Type)	Mô đun ngõ ra (Output Module)
Điện áp điều khiển (Input Voltage)	5...24VDC
Điện áp tải (Load Voltage)	5...24VDC
Dòng điện tải tối đa (Load Current)	0.01...1.5A
Dòng điện tiêu thụ ngõ vào (Input Current)	8mA
Dòng điện rò (Leakage Current)	1mA
Độ sụt áp tối đa (Max Voltage Drop)	1.6V (khi ngõ ra ON)
Phương pháp lắp đặt	Gắn đế (Socket Mounting)
Chỉ thị trạng thái	Đèn LED (LED Indicator)
Nhiệt độ hoạt động	-30 đến 80°C
Độ ẩm cho phép	45...85% RH
Kích thước (RxCxS)	13mm x 29mm x 34mm
Tiêu chuẩn quốc tế	UL, CSA, CE, TUV

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng Relay bán dẫn Omron G3R

Tối ưu hóa chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) nhờ độ bền vượt trội, từ đó nâng cao năng suất sản xuất.
Nâng cao độ tin cậy hệ thống: Khả năng chống rung lắc và chống nhiễu cực tốt, đảm bảo tín hiệu điều khiển luôn ổn định trong môi trường công nghiệp khắc nghiệt.
Lắp đặt khoa học: Thiết kế nhỏ gọn giúp tủ điện gọn gàng, dễ dàng quản lý và nâng cấp hệ thống sau này.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn đế cắm (Socket): Sử dụng các loại đế cắm Omron chính hãng (khuyến nghị dòng P2RF series) để đảm bảo kết nối điện vững chắc.
Bước 2: Lắp đặt lên thanh DIN Rail: Gắn cố định đế cắm lên thanh ray trong tủ điều khiển bằng kẹp chuyên dụng.
Bước 3: Đấu nối tín hiệu điều khiển: Kết nối dây tín hiệu từ PLC hoặc bộ điều khiển vào chân Input (lưu ý dải điện áp 5-24VDC).
Bước 4: Kết nối tải DC: Đấu nối thiết bị tải (van điện từ, đèn báo...) vào chân Output, đảm bảo dòng tải không vượt quá ngưỡng 1.5A.
Bước 5: Kiểm tra vận hành: Cắm Relay vào đế, cấp nguồn và quan sát đèn LED để xác nhận trạng thái hoạt động của thiết bị.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo hiệu suất tối ưu, quý khách nên kết hợp sử dụng với các loại đế cắm Omron chính hãng sau:

Đế gắn mặt trước: P2RF-05, P2RF-05-PU, P2RFZ-05.
Đế gắn mặt sau: P2R-057P, P2R-05A, P2R-05P.

Ứng dụng thực tế (PropertyValue)

Điều khiển thiết bị DC: Đóng ngắt các van điện từ (Solenoid valve), rơ le trung gian, cuộn dây khởi động từ DC.
Máy móc tự động hóa: Ứng dụng trong máy đóng gói, máy CNC, cánh tay robot yêu cầu tần suất đóng ngắt cực cao.
Module cách ly PLC: Sử dụng làm tầng đệm cách ly giữa ngõ ra PLC và thiết bị chấp hành để bảo vệ PLC khỏi các xung điện ngược.

FAQ - Những câu hỏi thường gặp

Q1: Relay Omron G3R-OD201SN-UTU có cần lắp tản nhiệt không?
A: Với dòng tải tối đa 1.5A, thiết bị sinh nhiệt rất thấp. Trong điều kiện lắp đặt tiêu chuẩn, sản phẩm không yêu cầu bộ tản nhiệt rời.
Q2: Tôi có thể dùng nguồn 24VDC cho cả đầu vào và đầu ra không?
A: Hoàn toàn được. Thiết bị hỗ trợ dải điện áp linh hoạt từ 5V đến 24VDC cho cả ngõ vào và ngõ ra.
Q3: Tại sao nên chọn SSR G3R thay vì rơ le cơ học?
A: SSR không có tiếp điểm vật lý nên không bị mòn, không gây tiếng ồn, tốc độ đóng ngắt nhanh hơn và tuổi thọ cao hơn gấp nhiều lần.
Q4: Sản phẩm này có điều khiển được thiết bị 220VAC không?
A: Không. Đây là model chuyên dụng DC-to-DC. Để điều khiển tải AC, quý khách vui lòng tham khảo dòng Omron G3NA hoặc G3NB tại AUT VN.
Q5: Làm sao để biết Relay đang hoạt động (ON) hay ngắt (OFF)?
A: Bạn chỉ cần quan sát đèn LED trên thân Relay. Đèn sáng tương ứng với trạng thái ON (đóng mạch).
Q6: Độ sụt áp 1.6V có gây ảnh hưởng đến thiết bị tải không?
A: Đây là đặc tính vật lý của linh kiện bán dẫn. Với hầu hết các tải DC công nghiệp, mức sụt áp này là không đáng kể và không ảnh hưởng đến vận hành.
Q7: AUT VN có cung cấp đầy đủ đế cắm cho model này không?
A: Có, AUT VN cung cấp đầy đủ các loại socket P2R chính hãng, đảm bảo tương thích 100% với model G3R.
Q8: Thời gian giao hàng và chính sách bảo hành tại AUT VN như thế nào?
A: Sản phẩm được bảo hành chính hãng Omron. AUT VN hỗ trợ giao hàng hỏa tốc toàn quốc và tư vấn kỹ thuật trọn đời.
Q9: Sản phẩm này có chịu được môi trường rung lắc mạnh không?
A: Có, vì không có bộ phận cơ học nên SSR G3R chống rung và chống sốc tốt hơn nhiều so với rơ le cơ.
Q10: Dòng rò 1mA là gì và có nguy hiểm không?
A: Dòng rò là một đặc tính nhỏ của SSR khi ở trạng thái OFF. Với mức 1mA, nó hoàn toàn an toàn và không gây kích hoạt nhầm cho các tải công nghiệp.
