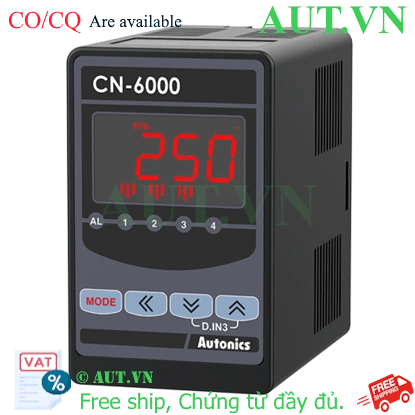

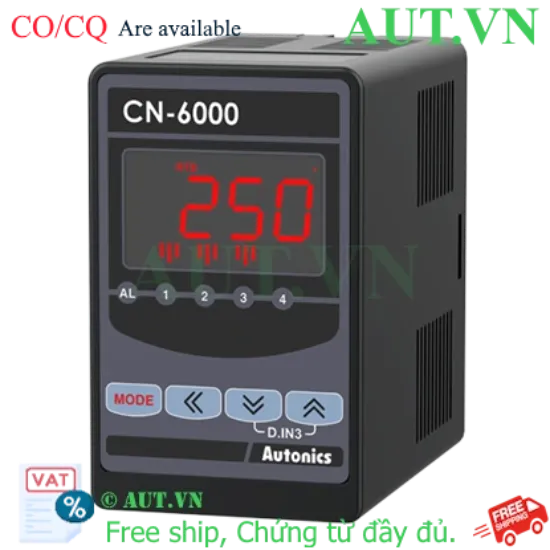

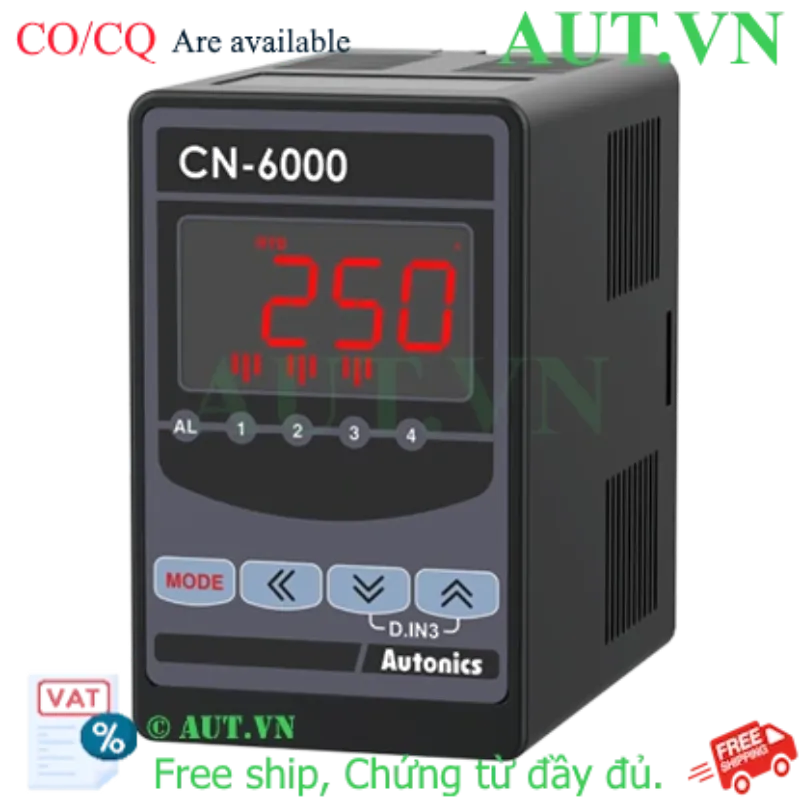

Giới thiệu Bộ chuyển đổi tín hiệu Autonics CN-6101-R1
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc xử lý tín hiệu từ cảm biến về thiết bị chấp hành đòi hỏi sự chính xác và độ ổn định tuyệt đối. Bộ chuyển đổi tín hiệu Autonics CN-6101-R1 chính là giải pháp chuyên dụng giúp chuyển đổi đa dạng các loại tín hiệu từ cảm biến nhiệt độ (RTD, Thermocouple) và tín hiệu Analog (Điện áp, Dòng điện) trực tiếp sang ngõ ra Relay.
Thay vì phải đầu tư các bộ lập trình PLC phức tạp và đắt tiền chỉ để thực hiện các lệnh đóng ngắt On/Off đơn giản, CN-6101-R1 cho phép bạn kết nối trực tiếp cảm biến với Contactor, Relay trung gian hoặc đèn báo. Điều này không chỉ giúp tối ưu hóa chi phí đầu tư mà còn đơn giản hóa sơ đồ đấu nối trong tủ điện. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng và sự tin cậy cao nhất cho mọi hệ thống sản xuất.
Điểm nổi bật của Autonics CN-6101-R1
- Khả năng tương thích cực rộng: Hỗ trợ hầu hết các chuẩn cảm biến phổ biến như RTD (Pt100, Cu100...), Thermocouple (K, J, E, T, R, B...) và tín hiệu Analog chuẩn công nghiệp (0-20mA, 4-20mA, -10 đến +10V).
- Hiệu suất xử lý vượt trội: Với chu kỳ lấy mẫu cực nhanh (chỉ 100ms cho tín hiệu Analog), thiết bị đảm bảo hệ thống phản ứng ngay lập tức với mọi biến động nhỏ nhất của tín hiệu.
- Thiết kế tối ưu cho kỹ thuật: Sử dụng chuẩn Socket tiêu chuẩn giúp việc thay thế thiết bị khi bảo trì trở nên cực kỳ nhanh chóng, giảm thiểu tối đa thời gian dừng máy (down-time).
- Chống nhiễu mạnh mẽ: Linh kiện cao cấp được thiết kế để hoạt động ổn định trong môi trường có nhiễu điện từ mạnh, bảo vệ độ chính xác của tín hiệu truyền dẫn.
Bảng thông số kỹ thuật chi tiết
| Nguồn cấp (Power Supply) |
24VDC |
| Ngõ vào RTD (Input RTD) |
JPt100Ω, DPt100Ω, DPt50Ω, Cu50Ω, Cu100Ω |
| Ngõ vào Thermocouple (Input TC) |
K, J, E, T, R, B, S, N, C, L, U, PLII |
| Ngõ vào Analog (Điện áp) |
-50.0~50.0mV, -199.9~200.0mV, -1.000~1.000V, -1.00~10.00V |
| Ngõ vào Analog (Dòng điện) |
0.00~20.00mA, 4.00~20.00mA |
| Ngõ ra Relay (Output Relay) |
1 điểm: 250VAC~ 5A 1a; 2 điểm: 250VAC~ 3A 1c; 4 điểm: 250VAC~ 5A 1a |
| Chu kỳ lấy mẫu (Sampling Cycle) |
Analog: 100ms; Cảm biến nhiệt độ: 250ms |
| Nhiệt độ vận hành |
-10 đến 50℃ (Bảo quản: -20 đến 60℃) |
| Độ ẩm môi trường |
35 đến 85%RH |
| Trọng lượng |
~160g (Thiết bị), ~301g (Bao gồm bao bì) |
Nguồn tham khảo: Autonics Global
Lợi ích khi sử dụng Autonics CN-6101-R1 tại AUT VN
- Tiết kiệm ngân sách: Một thiết bị CN-6101-R1 có thể đảm nhận vai trò điều khiển On/Off thay thế cho một bộ PLC đắt tiền trong các ứng dụng đơn giản.
- Độ tin cậy cao: Giảm thiểu sai số truyền dẫn, giúp các thiết bị như lò nung, máy ép hoạt động chính xác theo ngưỡng cài đặt.
- Quản lý kho thông minh: Với khả năng hỗ trợ đa loại cảm biến, doanh nghiệp chỉ cần lưu trữ một mã hàng duy nhất cho nhiều nhu cầu khác nhau.
Hướng dẫn sử dụng (How-to)
- Bước 1: Lắp đặt thiết bị: Gắn thiết bị lên thanh DIN rail trong tủ điện, đảm bảo vị trí thoáng mát và tránh rung lắc mạnh.
- Bước 2: Đấu nối nguồn: Kết nối nguồn 24VDC vào các chân terminal nguồn theo đúng sơ đồ kỹ thuật của hãng Autonics.
- Bước 3: Kết nối đầu vào (Input): Đấu dây từ cảm biến nhiệt độ (RTD/TC) hoặc thiết bị phát tín hiệu Analog vào các chân ngõ vào tương ứng.
- Bước 4: Kết nối đầu ra (Output): Đấu nối tiếp điểm Relay với tải cần điều khiển (như Contactor, Relay trung gian, đèn báo...).
- Bước 5: Cài đặt và Kiểm tra: Thiết lập ngưỡng chuyển đổi và kiểm tra phản hồi của ngõ ra Relay khi tín hiệu đầu vào thay đổi để đảm bảo hoạt động chính xác.
Sản phẩm sử dụng chung (isRelatedTo)
- Cảm biến nhiệt độ RTD Pt100 / Cu100.
- Cảm biến nhiệt độ Thermocouple (Loại K, J, T...).
- Bộ nguồn tổ ong DC 24V chất lượng cao.
- Socket cắm Autonics chuyên dụng dòng CN.
- Bộ điều khiển nhiệt độ Autonics dòng TK/TC.
Ứng dụng thực tế (PropertyValue)
- Hệ thống nhiệt công nghiệp: Kiểm soát nhiệt độ lò nung, lò sấy, đóng ngắt thanh nhiệt hoặc quạt làm mát.
- Xử lý nước & Hóa chất: Điều khiển bơm hoặc van dựa trên tín hiệu áp suất/lưu lượng từ cảm biến Analog.
- Ngành thực phẩm & Dược phẩm: Giám sát nhiệt độ trong buồng tiệt trùng, kho lạnh bảo quản nghiêm ngặt.
- Sản xuất nhựa & Cao su: Tự động hóa kiểm soát nhiệt độ trong các máy đùn, máy ép nhựa.
Câu hỏi thường gặp (FAQ)
- Q: Autonics CN-6101-R1 có hỗ trợ cảm biến 4-20mA không?
A: Có, thiết bị hỗ trợ đầy đủ dải dòng điện Analog 4-20mA với độ chính xác cực cao.
- Q: Tôi có thể thay thế thiết bị này mà không cần đấu lại dây không?
A: Hoàn toàn được. Nhờ thiết kế dạng Socket, bạn chỉ cần rút thiết bị cũ và cắm thiết bị mới vào, giúp tiết kiệm thời gian tối đa.
- Q: Sản phẩm có hỗ trợ cảm biến Pt100 không?
A: Có, Pt100 là một trong những chuẩn RTD phổ biến nhất mà CN-6101-R1 hỗ trợ hoàn hảo.
- Q: Nguồn cấp 24VDC có bắt buộc phải ổn định không?
A: Đúng vậy, bạn nên sử dụng nguồn DC 24V ổn định để đảm bảo thiết bị hoạt động chính xác và bền bỉ nhất.
- Q: AUT VN có cung cấp đầy đủ hóa đơn VAT không?
A: Có, tất cả sản phẩm tại AUT VN đều được xuất hóa đơn VAT đầy đủ theo quy định của pháp luật.
- Q: Làm sao để phân biệt hàng chính hãng Autonics?
A: Sản phẩm tại AUT VN luôn có đầy đủ chứng từ CO/CQ, tem mác rõ ràng và chính sách bảo hành chính hãng từ nhà sản xuất.
- Q: Nếu tôi chưa biết cách cài đặt, AUT VN có hỗ trợ không?
A: Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ kỹ thuật miễn phí và hướng dẫn đấu nối chi tiết.
- Q: Thời gian bảo hành của sản phẩm là bao lâu?
A: Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Autonics Việt Nam.
- Q: Ngõ ra Relay có điều khiển trực tiếp Motor lớn được không?
A: Không nên. Bạn hãy sử dụng Relay trung gian hoặc Contactor để bảo vệ tiếp điểm thiết bị và đảm bảo an toàn hệ thống.
- Q: Thiết bị có khả năng chống nhiễu tốt không?
A: Có, CN-6101-R1 được thiết kế chuyên dụng cho môi trường công nghiệp với khả năng lọc nhiễu tín hiệu rất tốt.
