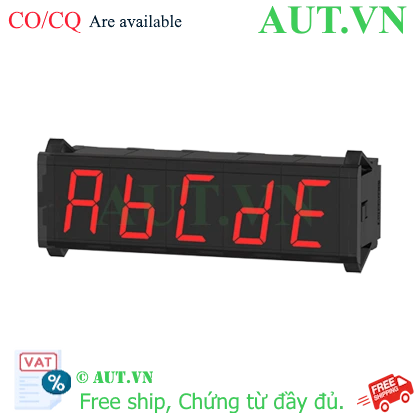

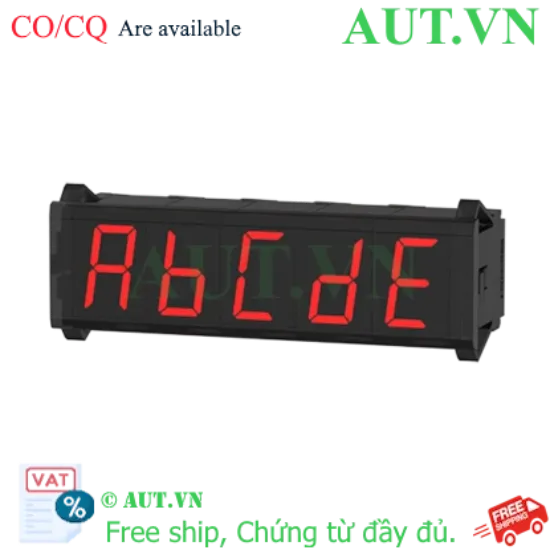

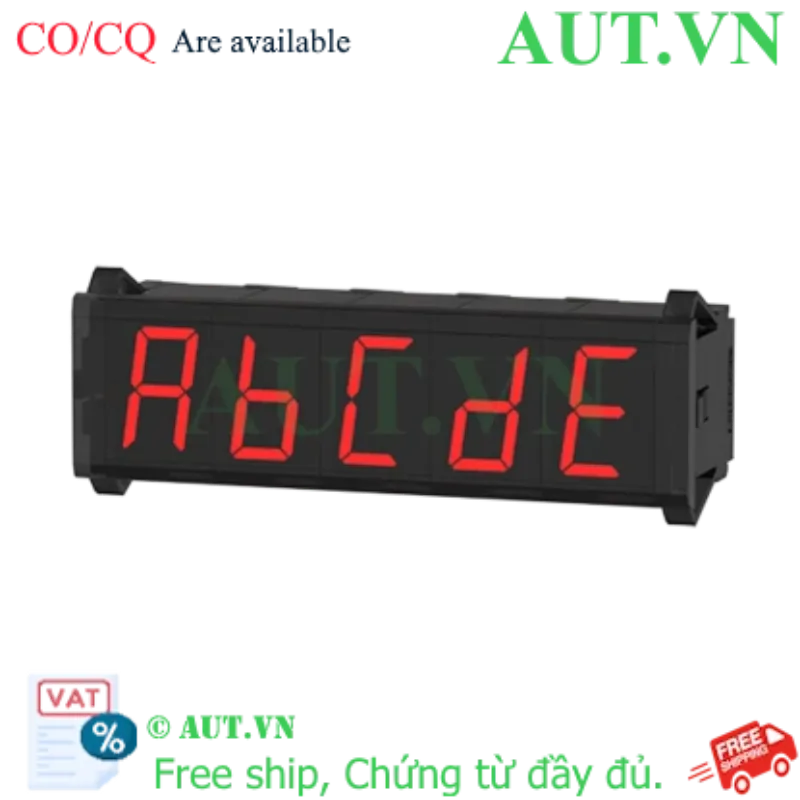

Bộ Hiển Thị Autonics DS22-RS | LED 7 Đoạn Đỏ, Hỗ Trợ NPN/PNP, 64 Ký Tự

Loại hiển thị: LED 7 đoạn màu đỏ, độ sáng cao, chuyên dụng cho môi trường công nghiệp.
Ngõ vào linh hoạt: Tương thích hoàn hảo với cả logic NPN và PNP, dễ dàng tích hợp.
Khả năng hiển thị: Đa dạng lên đến 64 ký tự (0-9, A-Z và các ký hiệu đặc biệt).
Thiết kế Modular: Khả năng mở rộng linh hoạt lên đến 24 khối hiển thị nối tiếp.
Nguồn cấp: Dải điện áp rộng 12-24VDC, hoạt động bền bỉ và ổn định.
Kích thước chuẩn: Ký tự W11.2 x H22.5mm, tối ưu cho lắp đặt tủ điện.

nhà chế tạo: Autonics

SKU: DS22-RS

Tải xuống mẫu

Giá cũ: 732.900 ₫

Giá bán: 586.320 ₫

Số lượng:

Giới thiệu Bộ hiển thị Autonics DS22-RS Series

Trong các hệ thống tự động hóa hiện đại, việc giám sát thông số trực quan là yếu tố sống còn để đảm bảo dây chuyền vận hành liên tục. Bộ hiển thị Autonics DS22-RS là giải pháp màn hình LED 7 đoạn chuyên dụng, đóng vai trò chuyển đổi các tín hiệu số từ PLC hoặc bộ điều khiển thành thông tin hiển thị dễ hiểu. Với khả năng hiển thị đa dạng từ con số đến ký tự chữ cái, DS22-RS giúp người vận hành kiểm soát trạng thái máy móc một cách chính xác nhất, giảm thiểu sai sót do đọc nhầm thông số và nâng cao hiệu suất vận hành.

Điểm nổi bật của Autonics DS22-RS

Hiển thị đa năng: Không chỉ giới hạn ở các con số, thiết bị hỗ trợ lên đến 64 loại ký tự (0-9, A-Z và các ký hiệu đặc biệt), cực kỳ hữu ích để hiển thị mã lỗi hoặc trạng thái vận hành phức tạp.
Tương thích hệ thống cực cao: Nhờ hỗ trợ cả hai logic ngõ vào NPN và PNP, kỹ sư có thể tích hợp ngay vào mọi hệ thống điều khiển hiện có mà không cần qua mạch chuyển đổi trung gian, tiết kiệm thời gian và chi phí.
Khả năng mở rộng không giới hạn: Thiết kế dạng mô-đun (Modular) thông minh cho phép bạn kết nối nối tiếp tối đa 24 khối, tạo thành một bảng hiển thị lớn tùy theo quy mô dự án.
Độ bền chuẩn công nghiệp: Sản phẩm được tối ưu cho môi trường nhà máy với khả năng chịu nhiệt tốt và chỉ số bảo vệ IP40 mặt trước, đảm bảo hoạt động ổn định trong điều kiện khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Kiểu ngõ vào	Nối tiếp (Hỗ trợ linh hoạt NPN/PNP)
Màu sắc hiển thị	Đỏ (Red)
Kích thước ký tự	W11.2 x H22.5 mm
Dải điện áp nguồn cấp	12-24VDC
Tần số đáp ứng	Tối đa 2kHz
Nhiệt độ vận hành	-10 đến 55°C (không ngưng tụ)
Chỉ số bảo vệ (Mặt trước)	IP40
Số lượng ký tự hỗ trợ	64 loại ký tự

Nguồn tham khảo: Autonics Official

Lợi ích khi đầu tư Autonics DS22-RS

Lựa chọn màn hình LED 7 đoạn Autonics mang lại những giá trị kinh tế và vận hành vượt trội cho doanh nghiệp:

Tối ưu hóa quy trình: Nhân viên có thể nắm bắt mã lỗi hoặc số lượng sản phẩm tức thì, giúp phản ứng nhanh với các sự cố trên dây chuyền, giảm thiểu thời gian dừng máy (downtime).
Giải pháp tiết kiệm chi phí: Thay vì sử dụng màn hình HMI đắt tiền cho các thông tin hiển thị đơn giản, DS22-RS là lựa chọn thay thế hoàn hảo với chi phí đầu tư thấp hơn đáng kể mà vẫn đảm bảo độ chính xác.
Lắp đặt và bảo trì dễ dàng: Cấu trúc lắp ghép mô-đun giúp việc nâng cấp số lượng chữ số hoặc thay thế module lỗi trở nên cực kỳ nhanh chóng, không làm gián đoạn toàn bộ hệ thống.

Hướng dẫn sử dụng (How-to)

Bước 1 - Cấp nguồn: Đấu nối nguồn điện 12-24VDC vào thiết bị, lưu ý kết nối đúng cực âm (-) và dương (+) để tránh hư hỏng.
Bước 2 - Đấu nối tín hiệu: Dựa trên loại logic của PLC (NPN hoặc PNP), tiến hành đấu nối dây tín hiệu theo sơ đồ chân kỹ thuật của hãng được cung cấp.
Bước 3 - Cấu hình hiển thị: Thiết lập chuỗi mã lệnh từ bộ điều khiển trung tâm để tương ứng với các ký tự bạn muốn hiển thị trên màn hình LED.
Bước 4 - Kiểm tra vận hành: Cấp tín hiệu thử nghiệm và quan sát độ sáng cũng như tính chính xác của các ký tự hiển thị để đảm bảo hệ thống đã sẵn sàng.

Sản phẩm sử dụng chung với thiết bị nào?

Để đạt hiệu quả cao nhất, Autonics DS22-RS nên được kết hợp cùng:

PLC (Autonics, Siemens, Mitsubishi, Omron): Đóng vai trò bộ điều khiển trung tâm gửi tín hiệu logic.
Cảm biến (Tiệm cận, Quang Autonics): Dùng để đếm sản phẩm và gửi tín hiệu hiển thị số lượng thực tế.
Bộ nguồn DC 24V: Cung cấp nguồn điện sạch và ổn định cho toàn bộ hệ thống hiển thị.

Ứng dụng thực tế của sản phẩm

Dây chuyền đóng gói: Hiển thị số lượng sản phẩm hoàn thiện hoặc mã lô sản xuất trực quan.
Hệ thống phân loại tự động: Hiển thị trạng thái đạt/không đạt (Pass/Fail) thông qua các ký tự A/B hoặc ký hiệu đặc biệt.
Máy CNC & Công cụ: Hiển thị số lần chạy tool, số lượng sản phẩm hoặc các mã lỗi kỹ thuật nhanh.
Bảng điều khiển trung tâm: Hiển thị các thông số vận hành cơ bản tại các nhà máy sản xuất quy mô lớn.

Câu hỏi thường gặp (FAQ)

1. DS22-RS có hiển thị được chữ tiếng Việt không?
Thiết bị hỗ trợ 64 ký tự Latinh (A-Z) và số. Do đó, bạn có thể hiển thị tiếng Việt không dấu một cách dễ dàng để thông báo trạng thái.

2. Tôi có thể lắp bao nhiêu khối DS22-RS nối tiếp nhau?
Bạn có thể kết nối tối tiếp 24 khối hiển thị nối tiếp để tạo thành một dải màn hình thông báo dài tùy theo yêu cầu dự án.

3. Tại sao thiết bị lại hỗ trợ cả NPN và PNP?
Việc hỗ trợ cả hai giúp thiết bị tương thích hoàn hảo với mọi loại PLC phổ biến hiện nay, giúp kỹ sư không phải tốn thêm chi phí cho mạch chuyển đổi logic.

4. Nếu một module trong chuỗi bị hỏng thì các module khác có chạy không?
Bạn nên thay thế module lỗi để đảm bảo tính liên tục của chuỗi. Nhờ thiết kế modular, việc thay thế rất đơn giản và không gây khó khăn cho việc bảo trì.

5. Độ sáng LED có đủ nhìn trong nhà xưởng sáng không?
Có, LED 7 đoạn của Autonics có độ sáng tiêu chuẩn công nghiệp, cho phép quan sát rõ ràng ngay cả trong môi trường nhà xưởng có ánh sáng mạnh.

6. Sản phẩm có khả năng chống nước không?
Sản phẩm đạt chuẩn IP40 ở mặt trước (chống vật thể lớn), không có tính năng chống nước. Khuyến nghị lắp trong tủ điện để đảm bảo tuổi thọ tối đa.

7. Tần số đáp ứng 2kHz có ý nghĩa gì?
Điều này cho phép thiết bị cập nhật dữ liệu cực nhanh (2000 lần/giây), cực kỳ phù hợp cho các ứng dụng đếm sản phẩm tốc độ cao trên băng tải.

8. Tôi có thể dùng nguồn 12V thay vì 24V không?
Hoàn toàn được, thiết bị hoạt động ổn định trong dải điện áp rộng từ 12V đến 24VDC.

9. AUT VN có cung cấp đầy đủ giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) chính hãng cho mọi đơn hàng.

10. Chế độ bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. AUT VN cam kết hỗ trợ kỹ thuật tận tình trong suốt quá trình sử dụng.

Cam kết từ AUT VN: Chúng tôi không chỉ cung cấp thiết bị, chúng tôi mang đến giải pháp tự động hóa tối ưu. Với đội ngũ kỹ thuật giàu kinh nghiệm, AUT VN đảm bảo sản phẩm chính hãng, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu nhất cho khách hàng.
