Bộ hiển thị LED 7 đoạn Autonics DS22-GS - Lắp Mạch, Màu Xanh, Hiển Thị 64 Ký Tự

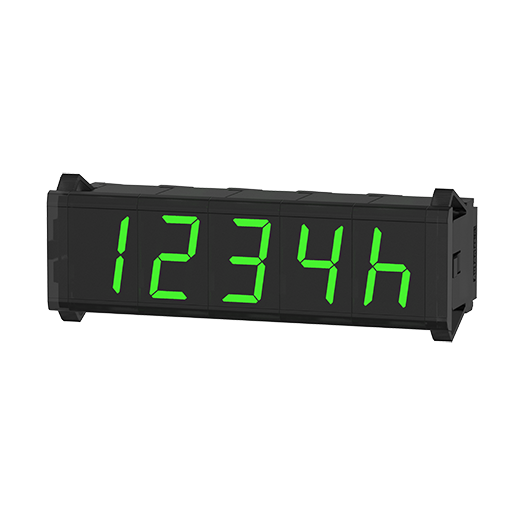

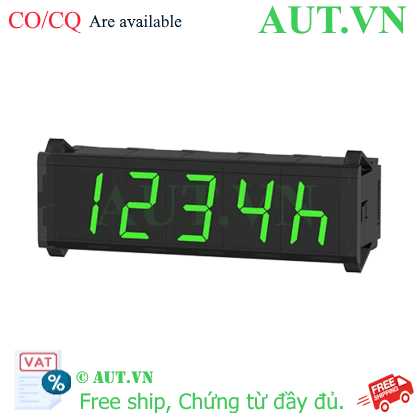

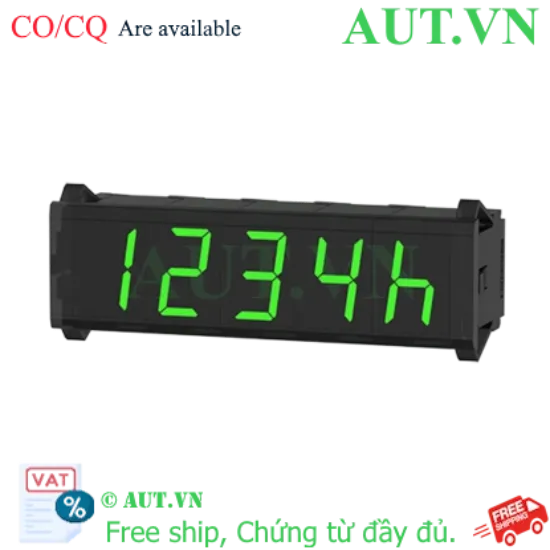

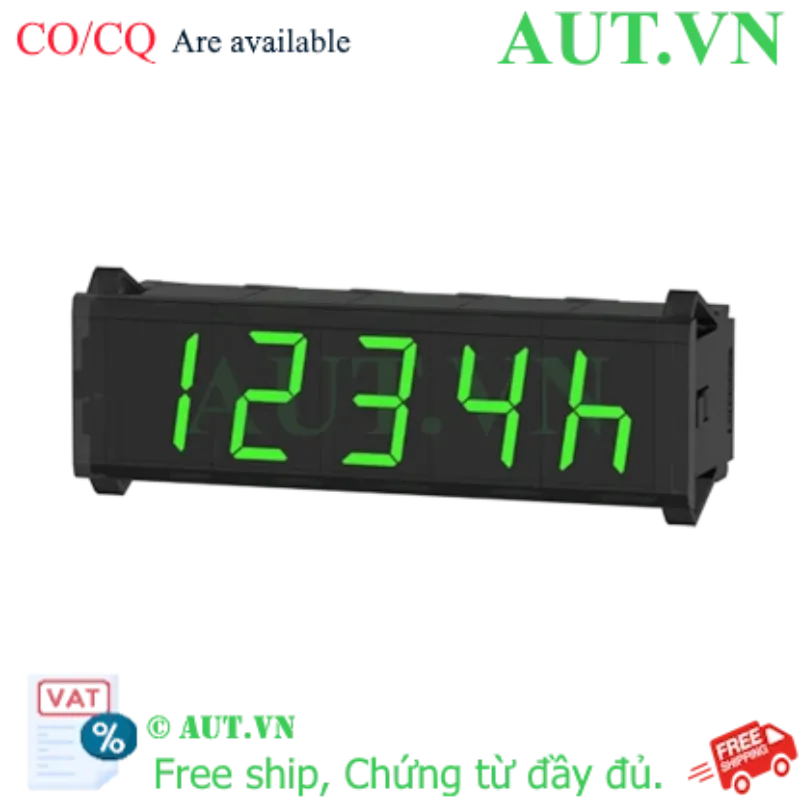

Bộ hiển thị Autonics DS22-GS là thiết bị hiển thị LED 7 đoạn chuyên dụng cho việc lắp đặt trực tiếp trên bảng mạch (PCB). Với khả năng hiển thị đa dạng lên đến 64 ký tự và dấu hiệu, sản phẩm này là lựa chọn tối ưu cho các kỹ sư thiết kế tủ điện, máy móc công nghiệp cần một bộ hiển thị trạng thái, số đếm hoặc mã lỗi nhỏ gọn nhưng có độ chính xác và độ bền cao.

Điểm nổi bật của Autonics DS22-GS

• Khả năng hiển thị linh hoạt: Không chỉ hiển thị số từ 0-9, DS22-GS còn hiển thị được các chữ cái từ A-Z và 27 ký hiệu đặc biệt, giúp truyền tải thông tin chi tiết hơn.
• Tương thích đa dạng: Hỗ trợ cả Logic dương (PNP) và Logic âm (NPN), dễ dàng tích hợp vào nhiều hệ thống điều khiển PLC khác nhau.
• Tốc độ phản hồi nhanh: Tần số đồng hồ tối đa lên đến 2kHz, đảm bảo cập nhật dữ liệu thời gian thực chính xác.
• Thiết kế tối ưu: Màu xanh lá sắc nét, kích thước nhỏ gọn, phù hợp cho các không gian lắp đặt hạn chế trên mạch điện.

Bảng thông số kỹ thuật chi tiết

* Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics DS22-GS

• Tiết kiệm không gian: Nhờ thiết kế lắp mạch, bạn có thể tối ưu hóa diện tích bảng điều khiển.
• Độ bền công nghiệp: Sản phẩm từ Autonics đảm bảo tuổi thọ cao, hoạt động ổn định trong môi trường nhiễu điện.
• Dễ dàng mở rộng: Có khả năng kết nối nối tiếp lên đến 24 khối hiển thị để tạo thành chuỗi thông tin dài.
• Chi phí tối ưu: Hiệu suất cao với mức tiêu thụ điện năng cực thấp (20mA).

Hướng dẫn sử dụng và lắp đặt

1. Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp nằm trong khoảng 12-24VDC.
2. Bước 2: Lắp đặt mạch: Hàn thiết bị DS22-GS vào vị trí chỉ định trên PCB theo sơ đồ chân của hãng.
3. Bước 3: Kết nối ngõ vào: Cấu hình Logic PNP hoặc NPN tùy theo thiết bị điều khiển (PLC/Vi điều khiển) của bạn.
4. Bước 4: Kết nối chuỗi: Nếu sử dụng nhiều khối, hãy kết nối nối tiếp từ trái sang phải theo hướng dẫn sơ đồ đấu nối.
5. Bước 5: Vận hành: Cấp nguồn và gửi tín hiệu ngõ vào để kiểm tra hiển thị ký tự.

Sản phẩm sử dụng chung

Để hệ thống vận hành hoàn chỉnh, Autonics DS22-GS thường được kết hợp cùng:

• Bộ điều khiển lập trình PLC (Siemens, Mitsubishi, Omron...).
• Bộ nguồn DC 24V chính hãng Autonics.
• Các bộ hiển thị khác trong dòng DS Series để mở rộng số lượng chữ số.

Ứng dụng thực tế

• Hiển thị số lượng sản phẩm trên băng chuyền (Counter).
• Hiển thị mã lỗi (Error Code) cho máy CNC, máy đóng gói.
• Hiển thị thông số cài đặt nhanh trên bảng điều khiển công nghiệp.
• Theo dõi trạng thái hoạt động của hệ thống tự động hóa.
