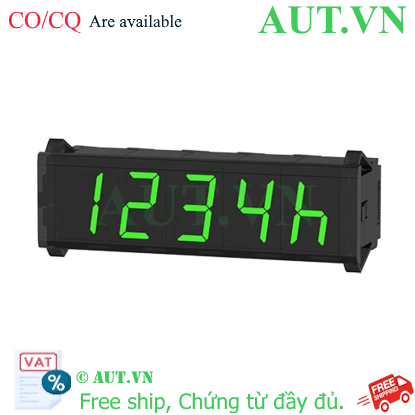

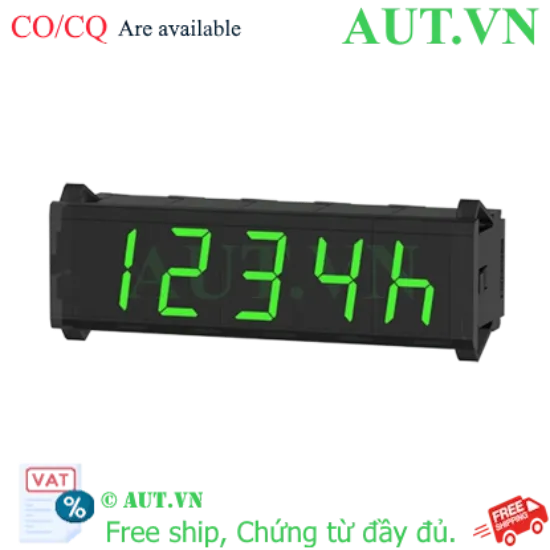

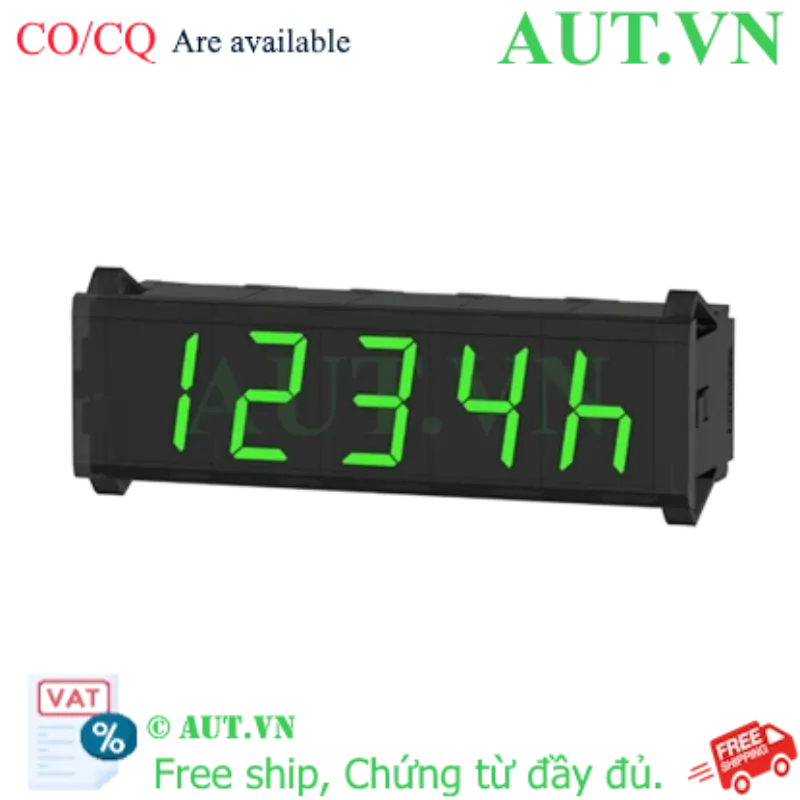

Bộ hiển thị Autonics DS22-GP là thiết bị hiển thị LED 7 đoạn chuyên dụng cho các hệ thống điều khiển công nghiệp. Với khả năng hiển thị linh hoạt lên đến 64 loại ký tự và ký hiệu, sản phẩm này cho phép người vận hành theo dõi trạng thái hệ thống, mã lỗi hoặc thông số kỹ thuật một cách trực quan và chính xác nhất. Được thiết kế để hoạt động bền bỉ trong môi trường nhà máy, DS22-GP là sự lựa chọn hàng đầu cho các tủ điện điều khiển hiện đại.
Điểm nổi bật của Autonics DS22-GP
- Độ hiển thị cao: Màu xanh lá đặc trưng, độ tương phản tốt, giúp dễ dàng đọc thông tin trong nhiều điều kiện ánh sáng.
- Tương thích linh hoạt: Hỗ trợ cả Logic dương (PNP) và Logic âm (NPN), dễ dàng tích hợp với nhiều dòng PLC khác nhau.
- Đa dạng ký tự: Không chỉ hiển thị số, thiết bị còn hiển thị được bảng chữ cái từ A-Z và các ký hiệu đặc biệt, đáp ứng mọi nhu cầu thông báo.
- Độ bền công nghiệp: Tiêu chuẩn IP40 bảo vệ mặt trước, chịu được môi trường khắc nghiệt từ -10 đến 55℃.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics DS22-GP
| Phương pháp ngõ vào | Ngõ vào song song (song song 1/2) |
|---|
| Logic ngõ vào | Logic dương (PNP), Logic âm (NPN) |
|---|
| Phương pháp hiển thị | LED 7 đoạn |
|---|
| Màu hiển thị | Xanh lá (Green) |
|---|
| Ký tự hiển thị | 64 loại ký tự và ký hiệu (0-9, A-Z, 27 dấu hiệu, dấu thập phân) |
|---|
| Kích thước ký tự | W11.2 × H22.5mm |
|---|
| Dòng tiêu thụ | Tối đa 20mA |
|---|
| Kết nối tối đa | Dynamic Parallel 1(4bit): 6, Dynamic Parallel 1(6bit): 4, Dynamic Parallel 2(6bit): 24 |
|---|
| Nguồn cấp | 12-24VDC ⎓ |
|---|
| Tần số xung tối đa | Dynamic parallel 1: Max. 3kHz, Dynamic parallel 2: Max. 1.5kHz |
|---|
| Trở kháng ngõ vào | 20kΩ |
|---|
| Mức điện áp ngõ vào | Cao: 4.5-24VDC ⎓, Thấp: 0-1.2VDC ⎓ |
|---|
| Nhiệt độ vận hành | -10 đến 55℃ (Bảo quản: -25 đến 65℃) |
|---|
| Độ ẩm môi trường | 35 đến 85%RH (Không ngưng tụ) |
|---|
| Phụ kiện đi kèm | Đầu kết nối trái/phải (1), Giắc cắm (1) |
|---|
| Cấu trúc bảo vệ | IP40 (Mặt trước) |
|---|
| Trọng lượng | Xấp xỉ 58g (Thiết bị: 17g) |
|---|
※ Max Clock được đo theo tỷ lệ 1:1 (ON, OFF). Trọng lượng bao gồm cả bao bì.
Lợi ích khi sử dụng Autonics DS22-GP
- Giảm thiểu sai sót: Hiển thị rõ ràng giúp kỹ thuật viên phát hiện lỗi hệ thống ngay lập tức.
- Lắp đặt nhanh chóng: Thiết kế tối ưu cho việc lắp đặt trên bảng điều khiển, tiết kiệm không gian.
- Tiết kiệm năng lượng: Dòng tiêu thụ thấp (Max 20mA), không gây áp lực lên bộ nguồn hệ thống.
- Độ tin cậy tuyệt đối: Sản phẩm từ thương hiệu Autonics danh tiếng, đảm bảo tuổi thọ linh kiện cao.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp nằm trong khoảng 12-24VDC.
- Bước 2: Đấu nối Logic: Xác định hệ thống của bạn sử dụng PNP (Logic dương) hay NPN (Logic âm) để đấu nối ngõ vào tương ứng.
- Bước 3: Kết nối song song: Thực hiện kết nối theo sơ đồ Dynamic Parallel tùy theo số lượng khối hiển thị cần dùng.
- Bước 4: Cấp nguồn và kiểm tra: Bật nguồn và gửi tín hiệu từ PLC/Controller để kiểm tra các ký tự hiển thị trên LED.
Sản phẩm sử dụng chung
Để hệ thống vận hành đồng bộ, bộ hiển thị Autonics DS22-GP thường được kết hợp với:
- Bộ nguồn DC 24V (SMPS Autonics).
- PLC các hãng Siemens, Mitsubishi, Omron, LS.
- Các loại Relay trung gian và bộ chuyển đổi tín hiệu.
- Phụ kiện gá lắp tủ điện chuyên dụng.
Ứng dụng thực tế
Bộ hiển thị DS22-GP được ứng dụng rộng rãi trong:
- Hệ thống đóng gói: Hiển thị số lượng sản phẩm hoặc mã lỗi máy.
- Băng tải công nghiệp: Hiển thị trạng thái hoạt động hoặc mã vận đơn.
- Tủ điều khiển điện: Hiển thị thông số giám sát cho kỹ thuật viên.
- Máy CNC và tự động hóa: Hiển thị tọa độ hoặc trạng thái chu kỳ.
Câu hỏi thường gặp (FAQ)
1. Autonics DS22-GP có thể hiển thị chữ cái không?
Có, thiết bị hỗ trợ hiển thị từ 0-9, A-Z và 27 ký hiệu đặc biệt.
2. Sản phẩm này có dùng được với nguồn 220VAC không?
Không, DS22-GP chỉ hoạt động với nguồn DC từ 12V đến 24V. Bạn cần dùng thêm bộ chuyển nguồn nếu dùng điện lưới.
3. Tôi có thể lắp nhiều bộ DS22-GP cạnh nhau không?
Có, sản phẩm được thiết kế để kết nối nối tiếp/song song tạo thành dãy hiển thị nhiều ký tự.
4. Logic NPN và PNP là gì và tôi nên chọn cái nào?
Đây là cách xác định mức tín hiệu ngõ vào. Bạn cần chọn theo chuẩn ngõ ra của PLC bạn đang sử dụng.
5. Màu xanh lá của LED có gây chói mắt không?
Màu xanh lá được tối ưu để hiển thị rõ nét nhưng không gây chói, phù hợp cho việc quan sát lâu dài.
6. Thiết bị có chống nước không?
Mặt trước đạt chuẩn IP40 (chống vật thể >1mm), không chống nước. Nếu dùng ngoài trời, bạn cần lắp trong hộp bảo vệ.
7. Thời gian đáp ứng (tần số xung) của thiết bị là bao nhiêu?
Tùy chế độ: Dynamic Parallel 1 tối đa 3kHz, Dynamic Parallel 2 tối đa 1.5kHz.
8. Làm sao để biết hàng chính hãng Autonics?
Sản phẩm phân phối bởi AUT VN có đầy đủ CO/CQ công chứng từ Autonics Vina.
9. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics.
10. Kích thước chữ hiển thị có lớn không?
Kích thước W11.2 x H22.5mm, đây là kích thước tiêu chuẩn, đủ lớn để nhìn rõ trong khoảng cách 2-5 mét.
Nguồn tham khảo: Autonics Official Website
