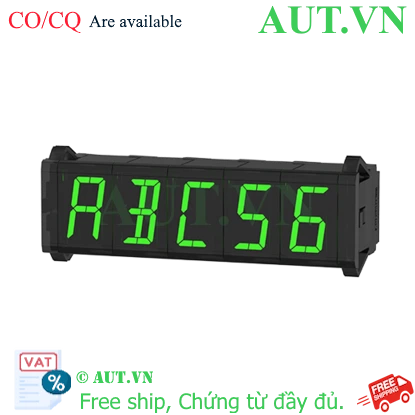

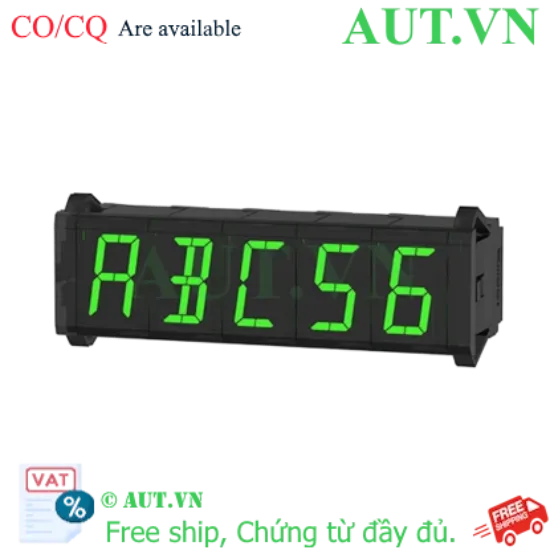

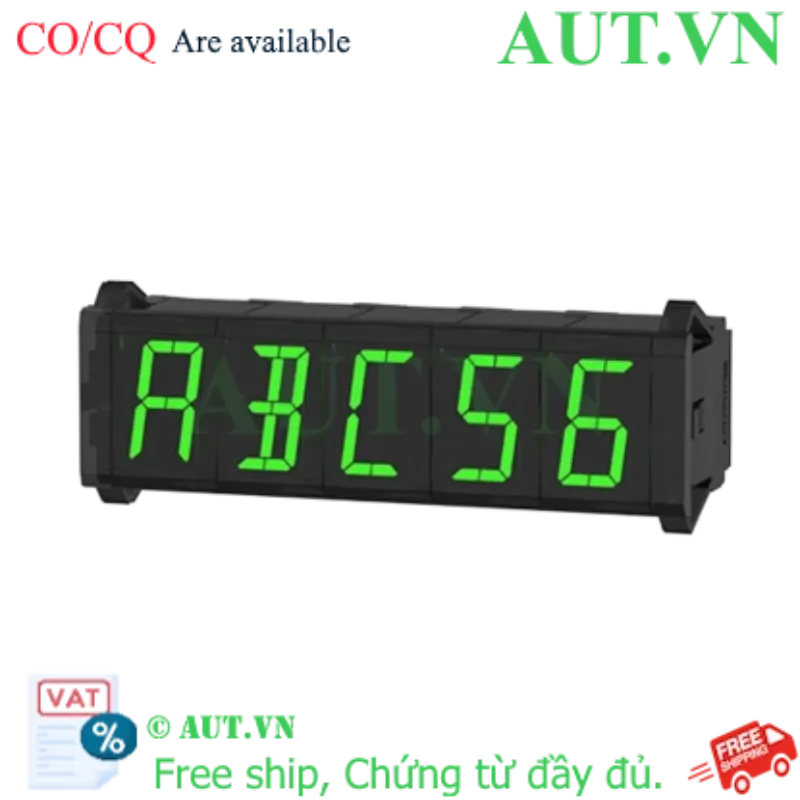

Trong các hệ thống tự động hóa hiện đại, việc theo dõi trạng thái máy móc một cách trực quan là yếu tố then chốt để đảm bảo hiệu suất vận hành. Bộ hiển thị Autonics DA22-GP chính là giải pháp tối ưu cho bài toán này. Đây là thiết bị hiển thị LED 16 đoạn cao cấp, cho phép hiển thị linh hoạt các ký tự chữ và số (Alphanumeric), giúp chuyển đổi những mã tín hiệu phức tạp từ PLC thành thông tin dễ hiểu cho người vận hành.
Với khả năng hiển thị lên đến 64 loại ký tự, DA22-GP không chỉ đơn thuần là một bộ đếm mà là một giao diện HMI mini, giúp tối ưu hóa quy trình giám sát mà không cần đầu tư những màn hình cảm ứng đắt đỏ cho các tác vụ đơn giản.
Điểm Nổi Bật Của Autonics DA22-GP
- Khả năng hiển thị vượt trội: Sử dụng công nghệ LED 16 đoạn, thiết bị hiển thị đầy đủ bảng chữ cái A-Z, số 0-9 và các ký hiệu đặc biệt, vượt xa các dòng LED 7 đoạn truyền thống.
- Độ tương phản cực cao: Sắc xanh lá đặc trưng giúp thông tin hiện lên rõ ràng, sắc nét, giảm tình trạng mỏi mắt cho kỹ thuật viên và dễ dàng nhận diện trong môi trường nhà xưởng thiếu sáng.
- Tương thích đa nền tảng: Hỗ trợ cả hai chuẩn Logic PNP và NPN, giúp DA22-GP dễ dàng kết nối với mọi dòng PLC phổ biến như Siemens, Mitsubishi, Omron...
- Độ bền chuẩn công nghiệp: Thiết kế tinh gọn với chuẩn bảo vệ IP40 cho mặt trước, chống bụi bẩn, đảm bảo tuổi thọ linh kiện trong môi trường sản xuất.
Bảng Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật chi tiết Autonics DA22-GP
| Phương pháp ngõ vào |
Ngõ vào song song (Song song 1/2) |
| Logic ngõ vào |
Logic dương (PNP), Logic âm (NPN) |
| Phương pháp hiển thị |
LED 16 đoạn |
| Màu hiển thị |
Xanh lá (Green) |
| Ký tự hiển thị |
64 loại ký tự (0-9, A-Z, 27 dấu hiệu, dấu thập phân) |
| Kích thước ký tự |
W11.2 × H22.5mm |
| Dòng tiêu thụ |
Tối đa 20mA |
| Kết nối tối đa |
Dynamic Parallel 1(4bit): 6, Dynamic Parallel 1(6bit): 4, Dynamic Parallel 2(6bit): 24 |
| Nguồn cấp |
12-24VDC ⎓ |
| Tốc độ xung nhịp tối đa |
Dynamic Parallel 1: Max. 3kHz, Dynamic Parallel 2: Max. 1.5kHz |
| Trở kháng ngõ vào |
20kΩ |
| Mức ngõ vào |
Cao: 4.5-24VDC, Thấp: 0-1.2VDC |
| Nhiệt độ vận hành |
-10 đến 55℃ (Bảo quản: -25 đến 65℃) |
| Độ ẩm xung quanh |
35 đến 85%RH (Không ngưng tụ) |
| Cấu trúc bảo vệ |
IP40 (Mặt trước) |
| Trọng lượng |
Xấp xỉ 58g (Trọng lượng thiết bị: 17g) |
Nguồn tham khảo: Autonics Official Website
Lợi Ích Khi Lắp Đặt Autonics DA22-GP
- Nâng cao hiệu quả vận hành: Giúp nhân viên vận hành nhận biết ngay lập tức trạng thái lỗi (Error Code) hoặc mã sản phẩm thông qua chữ cái, thay vì phải tra cứu bảng mã số phức tạp.
- Tiết kiệm chi phí đầu tư: Thay vì lắp đặt màn hình HMI cho những thông tin đơn giản, DA22-GP cung cấp giải pháp hiển thị chuyên dụng với mức giá cực kỳ kinh tế.
- Tối ưu diện tích tủ điện: Kích thước nhỏ gọn, thiết kế lắp mạch linh hoạt giúp tiết kiệm không gian quý giá trong tủ điều khiển.
Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)
- Bước 1: Kiểm tra nguồn cấp: Đảm bảo nguồn điện cung cấp nằm trong dải 12-24VDC. Tuyệt đối không dùng nguồn AC để tránh gây cháy nổ thiết bị.
- Bước 2: Đấu nối Logic: Xác định ngõ ra của PLC là PNP (dương) hay NPN (âm) để đấu nối vào các chân ngõ vào song song của DA22-GP tương ứng.
- Bước 3: Cấu hình tín hiệu: Lập trình cho bộ điều khiển gửi chuỗi xung/tín hiệu để kích hoạt các đoạn LED tạo nên ký tự cần hiển thị.
- Bước 4: Vận hành thử: Cấp nguồn và kiểm tra lần lượt các ký tự từ 0-9, A-Z để đảm bảo tất cả các đoạn LED đều hoạt động chính xác.
Sản Phẩm Thường Sử Dụng Chung
- Bộ điều khiển PLC: Siemens S7, Mitsubishi FX/Q series, Omron CP/CJ series...
- Bộ nguồn DC 24V: Các dòng SMPS của Autonics giúp cung cấp nguồn sạch, ổn định.
- Module hiển thị DA series: Kết hợp nhiều bộ DA22-GP để tạo thành dãy hiển thị nhiều ký tự (ví dụ: hiển thị chữ "ERROR" hoặc "READY").
- Relay trung gian: Sử dụng để cách ly và bảo vệ tín hiệu ngõ vào.
Ứng Dụng Thực Tế Của Sản Phẩm
- Máy đóng gói & dán nhãn: Hiển thị mã lỗi vận hành để kỹ thuật viên xử lý nhanh.
- Hệ thống băng tải: Thông báo trạng thái vận hành (RUN, STOP, WAIT, FAIL).
- Quản lý kho vận: Hiển thị số thứ tự lô hàng kết hợp chữ cái (ví dụ: Khu A1, Lô B2).
- Máy CNC & Máy công cụ: Hiển thị chế độ làm việc hoặc mã lệnh hiện tại.
Câu Hỏi Thường Gặp (FAQ)
1. Autonics DA22-GP có hiển thị được tiếng Việt có dấu không?
Trả lời: Không. Thiết bị hiển thị theo chuẩn 64 ký tự bao gồm chữ cái Latin A-Z, số 0-9 và các ký hiệu đặc biệt, không hỗ trợ dấu tiếng Việt.
2. Tôi nên chọn Logic PNP hay NPN cho DA22-GP?
Trả lời: Việc này phụ thuộc vào ngõ ra của PLC bạn đang dùng. Nếu PLC xuất mức cao (+) thì chọn PNP, nếu xuất mức thấp (-) thì chọn NPN. DA22-GP hỗ trợ cả hai nên bạn có thể yên tâm về độ tương thích.
3. Có thể kết nối nhiều bộ DA22-GP để hiển thị một từ dài không?
Trả lời: Hoàn toàn được. Bạn có thể kết nối nhiều khối DA22-GP thông qua phương pháp Dynamic Parallel để hiển thị các chuỗi ký tự dài hơn.
4. Màu xanh lá của LED có bị mờ khi lắp trong tủ điện sáng không?
Trả lời: Không. LED của Autonics có cường độ sáng cao và độ tương phản tốt, đảm bảo hiển thị rõ nét ngay cả trong môi trường có ánh sáng mạnh.
5. Sản phẩm này có cần cài đặt bằng phần mềm không?
Trả lời: Không. DA22-GP là thiết bị hiển thị phần cứng thuần túy, nó hiển thị dựa trên tín hiệu điện nhận được từ PLC, không cần cài đặt phần mềm.
6. Chỉ số IP40 của mặt trước có chống nước được không?
Trả lời: Không. IP40 chỉ chống các vật thể rắn > 1mm (như bụi bẩn nhẹ). Để bảo vệ thiết bị khỏi nước và ẩm, bạn nên lắp đặt bên trong tủ điện.
7. Điều gì xảy ra nếu tôi cấp nhầm nguồn 24VAC?
Trả lời: Cực kỳ nguy hiểm. Thiết bị chỉ chạy nguồn một chiều (VDC). Nguồn xoay chiều (VAC) sẽ gây cháy hỏng mạch điện tử ngay lập tức và không thể sửa chữa.
8. Tuổi thọ của LED trên DA22-GP là bao lâu?
Trả lời: LED công nghiệp của Autonics có tuổi thọ rất cao, thường lên đến hàng chục nghìn giờ hoạt động liên tục trước khi giảm độ sáng.
9. Tôi có thể thay thế DA22-GP bằng model màu đỏ không?
Trả lời: Có, bạn có thể tìm các model khác trong dòng DA của Autonics có hậu tố màu đỏ (Red) nếu yêu cầu về màu sắc hiển thị thay đổi.
10. AUT VN có hỗ trợ kỹ thuật khi tôi không biết đấu nối?
Trả lời: Có. Khi mua hàng tại AUT VN, chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật miễn phí, hướng dẫn đấu nối chi tiết để bạn vận hành thiết bị chính xác nhất.
