Tôi có thể kết nối bao nhiêu module DA22-GS thành một dãy không?

Bạn có thể kết nối nối tiếp tối đa 24 khối để tạo thành một bảng hiển thị ký tự dài tùy theo nhu cầu.

Sản phẩm này có chịu được môi trường ẩm ướt không?

Sản phẩm đạt chuẩn IP40 mặt trước, không chống nước. Khuyến nghị lắp đặt trong tủ điện để đảm bảo độ bền.

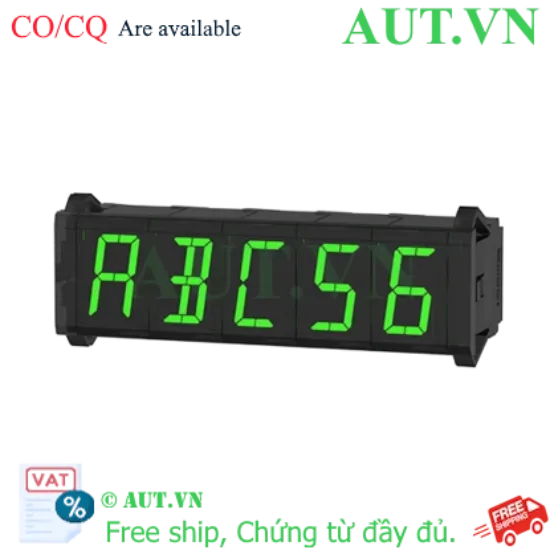

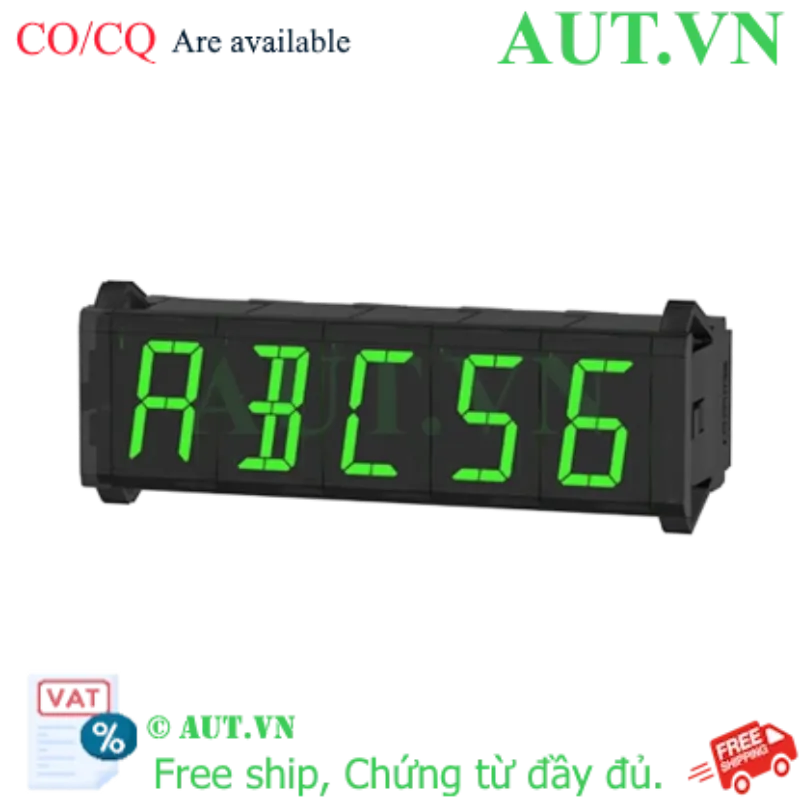

Bộ Hiển Thị LED 16 Đoạn Autonics DA22-GS | Hiển Thị Ký Tự, 12-24VDC, PNP/NPN | AUT VN

Công nghệ LED 16 đoạn tiên tiến: Hiển thị linh hoạt 64 loại ký tự (0-9, A-Z và các ký hiệu đặc biệt), vượt trội hơn hẳn LED 7 đoạn truyền thống.
Tương thích Logic linh hoạt: Hỗ trợ cả hai chuẩn ngõ vào PNP và NPN, dễ dàng tích hợp với mọi dòng PLC (Siemens, Mitsubishi, Omron...).
Khả năng mở rộng không giới hạn: Cho phép kết nối nối tiếp lên đến 24 module để tạo thành bảng hiển thị chữ/số dài theo yêu cầu.
Tốc độ phản hồi cực nhanh: Tần số xung tối đa 2kHz, đảm bảo dữ liệu hiển thị tức thời, không có độ trễ.
Thiết kế bền bỉ: Tiêu chuẩn bảo vệ IP40 mặt trước, hoạt động ổn định trong môi trường công nghiệp.

nhà chế tạo: Autonics

SKU: DA22-GS

Tải xuống mẫu

Giá cũ: 777.150 ₫

Giá bán: 621.720 ₫

Bộ hiển thị Autonics DA22-GS - Giải pháp hiển thị ký tự công nghiệp chuyên nghiệp

Trong các hệ thống tự động hóa hiện đại, việc truyền tải thông tin trạng thái máy móc một cách trực quan là yếu tố then chốt để giảm thiểu sai sót vận hành. Nếu các loại LED 7 đoạn thông thường chỉ có thể hiển thị con số đơn thuần, thì Bộ hiển thị Autonics DA22-GS mang đến một bước đột phá với công nghệ LED 16 đoạn (16-segment). Thiết bị cho phép hiển thị không chỉ con số mà còn cả chữ cái và các ký hiệu đặc biệt, giúp kỹ sư và công nhân dễ dàng đọc mã lỗi (Error Code) hoặc các trạng thái vận hành (RUN, STOP, READY) một cách chính xác nhất.

Điểm nổi bật của Autonics DA22-GS

Hiển thị đa dạng ký tự: Với cấu trúc 16 đoạn, thiết bị hỗ trợ tới 64 loại ký tự khác nhau, đáp ứng mọi yêu cầu hiển thị văn bản ngắn trên bảng điều khiển.
Tính linh hoạt cực cao: Hỗ trợ song song cả hai logic ngõ vào PNP và NPN, giúp tối ưu hóa việc đấu nối với các bộ điều khiển PLC phổ biến hiện nay.
Kết nối module linh hoạt: Khả năng ghép nối nối tiếp lên đến 24 khối hiển thị, cho phép bạn tùy biến độ dài của màn hình hiển thị theo nhu cầu thực tế của dây chuyền.
Hiệu suất ổn định: Tần số xung tối đa 2kHz đảm bảo việc chuyển đổi ký tự diễn ra mượt mà, không có hiện tượng trễ hình trong các ứng dụng tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics DA22-GS
Phương thức ngõ vào	Ngõ vào nối tiếp (Serial Input)
Logic ngõ vào	Hỗ trợ Logic dương (PNP) và Logic âm (NPN)
Phương pháp hiển thị	Công nghệ LED 16 đoạn (16-segment)
Màu sắc hiển thị	Xanh lá (Green)
Số lượng ký tự	64 loại (0-9, A-Z, 27 ký hiệu, dấu thập phân)
Kích thước ký tự	W11.2 × H22.5mm
Dòng tiêu thụ tối đa	20mA
Khả năng kết nối tối đa	24 khối hiển thị nối tiếp
Điện áp nguồn cấp	12-24VDC ⎓
Tần số xung tối đa	Max. 2kHz
Trở kháng ngõ vào	20kΩ
Mức ngõ vào (Input Level)	Cao: 4.5-24VDC, Thấp: 0-1.2VDC
Nhiệt độ vận hành	-10 đến 55℃
Độ ẩm môi trường	35 đến 85%RH (Không ngưng tụ)
Cấp bảo vệ	IP40 (Mặt trước)
Trọng lượng	Xấp xỉ 58g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi lựa chọn sản phẩm tại AUT VN

Nâng tầm quản lý vận hành: Giúp công nhân vận hành nắm bắt thông tin máy móc tức thì qua các ký tự rõ ràng, giảm thiểu thời gian dừng máy (downtime).
Tối ưu hóa chi phí: Thiết kế module cho phép bạn chỉ mua đúng số lượng cần thiết, dễ dàng nâng cấp hệ thống mà không cần thay đổi cấu trúc chính.
Đảm bảo nguồn gốc: AUT VN cam kết cung cấp hàng chính hãng Autonics với đầy đủ chứng chỉ CO/CQ, giúp bạn an tâm về chất lượng và tính pháp lý.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị nguồn điện: Kiểm tra nguồn cấp DC đảm bảo nằm trong dải 12-24V. Đấu nối đúng cực (+) và (-) để tránh gây chập cháy thiết bị.
Bước 2: Cấu hình Logic ngõ vào: Kiểm tra ngõ ra của PLC đang sử dụng chuẩn PNP hay NPN để đấu nối dây tín hiệu vào chân ngõ vào của DA22-GS sao cho phù hợp.
Bước 3: Đấu nối nối tiếp (Nếu dùng nhiều khối): Nếu cần hiển thị chuỗi ký tự dài, hãy đấu nối chân Out của module này vào chân In của module tiếp theo theo sơ đồ kỹ thuật của hãng.
Bước 4: Kiểm tra hiển thị: Kích hoạt lệnh từ PLC và quan sát màn hình LED để xác nhận các ký tự hiển thị đúng với mã lệnh đã lập trình.

Sản phẩm tương thích (isRelatedTo)

Bộ điều khiển lập trình PLC (Siemens, Mitsubishi, Omron, Schneider...).
Bộ nguồn DC 24V công nghiệp Autonics.
Các dòng cảm biến Autonics (Proximity, Photoelectric sensor).
Tủ điện điều khiển tự động hóa.

Ứng dụng thực tế (Application)

Hiển thị mã lỗi (Error Code) giúp kỹ thuật viên bảo trì nhanh chóng.
Thông báo trạng thái vận hành hệ thống (RUN, STOP, ERROR, READY).
Hiển thị số lượng sản phẩm, số lô hàng hoặc mã định danh trên băng tải tốc độ cao.
Ứng dụng trong hệ thống thang máy, robot và dây chuyền đóng gói tự động.

Câu hỏi thường gặp (FAQ)

1. Bộ hiển thị Autonics DA22-GS có hiển thị được chữ tiếng Việt không?
Thiết bị hỗ trợ các ký tự Latinh (A-Z). Do đó, bạn có thể hiển thị các thông báo tiếng Việt không dấu (ví dụ: 'MAY DANG CHAY') một cách rõ nét.

2. Tôi có thể ghép bao nhiêu module DA22-GS thành một bảng hiển thị dài?
Bạn có thể kết nối nối tiếp tối đa 24 khối để tạo thành một chuỗi hiển thị văn bản dài theo nhu cầu.

3. Sản phẩm này có khả năng chống nước không?
Sản phẩm đạt chuẩn IP40 mặt trước (chống bụi). Để đảm bảo độ bền, bạn nên lắp đặt thiết bị bên trong tủ điện chuyên dụng.

4. Làm sao để biết thiết bị đang chạy ở chế độ PNP hay NPN?
Thiết bị này hỗ trợ cả hai. Việc lựa chọn PNP hay NPN phụ thuộc hoàn toàn vào cấu hình ngõ ra của bộ điều khiển PLC bạn đang sử dụng.

5. Tần số xung 2kHz có ý nghĩa gì trong thực tế?
Nó giúp các ký tự thay đổi cực nhanh ngay khi có tín hiệu từ PLC, rất quan trọng cho các dây chuyền đóng gói hoặc băng tải tốc độ cao.

6. Màu sắc LED xanh lá có dễ nhìn trong nhà xưởng không?
Có, LED màu xanh lá của Autonics có độ tương phản rất tốt, giúp hiển thị rõ ràng ngay cả trong điều kiện ánh sáng mạnh.

7. Tôi có cần bộ chuyển đổi nếu dùng nguồn AC không?
Không nên. Thiết bị yêu cầu nguồn DC (12-24V). Bạn cần sử dụng bộ nguồn DC 24V để đảm bảo an toàn và ổn định.

8. Tại sao nên mua Autonics DA22-GS tại AUT VN?
AUT VN cung cấp hàng chính hãng 100%, đầy đủ CO/CQ và có đội ngũ kỹ thuật hỗ trợ tư vấn giải pháp chuyên sâu.

9. Sản phẩm có sẵn hàng để giao ngay không?
AUT VN luôn duy trì kho hàng sẵn có để đáp ứng nhanh nhất các dự án của khách hàng.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics, đảm bảo quyền lợi tốt nhất cho khách hàng.
