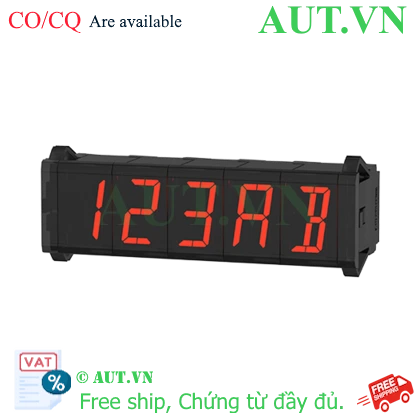

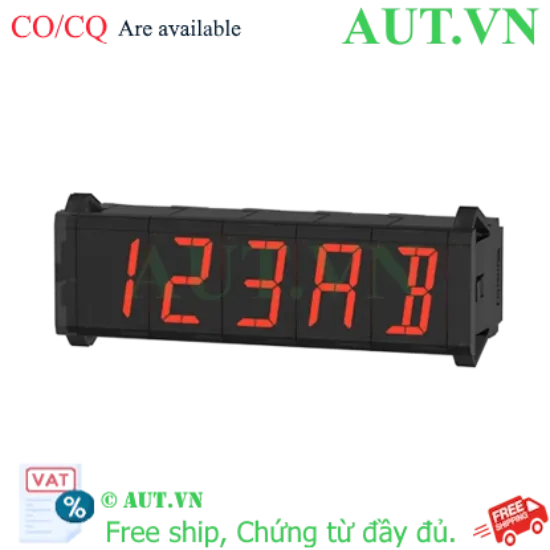

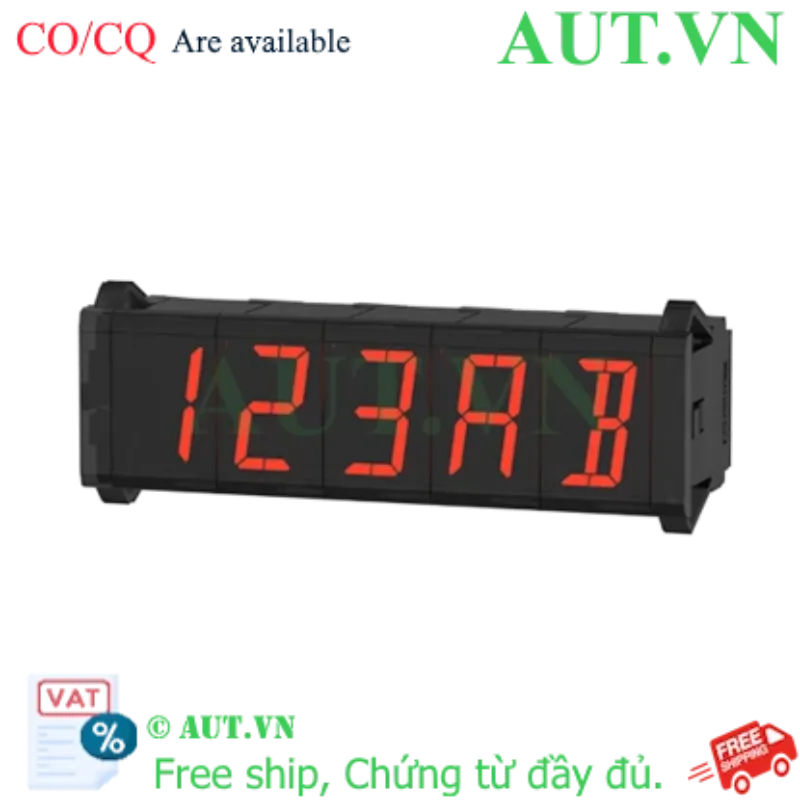

Bộ Hiển Thị Autonics DA22-RP | LED 16 Đoạn 64 Ký Tự, 12-24VDC, PNP/NPN

Hiển thị đa dạng: Công nghệ LED 16 đoạn màu đỏ, hiển thị sắc nét 64 ký tự (0-9, A-Z và 27 ký hiệu đặc biệt).
Tương thích linh hoạt: Hỗ trợ cả hai chuẩn logic ngõ vào PNP và NPN, dễ dàng tích hợp mọi hệ thống PLC.
Nguồn cấp ổn định: Hoạt động bền bỉ trong dải điện áp rộng 12-24VDC.
Thiết kế công nghiệp: Tiêu chuẩn IP40 chống bụi, kích thước ký tự tối ưu cho quan sát từ xa.

nhà chế tạo: Autonics

SKU: DA22-RP

Tải xuống mẫu

Giá cũ: 777.150 ₫

Giá bán: 621.720 ₫

Số lượng:

Bộ hiển thị Autonics DA22-RP: Giải Pháp Hiển Thị Ký Tự Công Nghiệp Chuyên Nghiệp

Trong các hệ thống điều khiển tự động hóa hiện đại, việc cung cấp thông tin trạng thái, mã lỗi hoặc giá trị biến số một cách trực quan là yếu tố then chốt để đảm bảo vận hành an toàn. Bộ hiển thị Autonics DA22-RP là dòng thiết bị LED 16 đoạn cao cấp, cho phép hiển thị đa dạng từ chữ cái, chữ số đến các ký hiệu đặc biệt. Đây là công cụ đắc lực giúp kỹ thuật viên dễ dàng theo dõi và quản lý hệ thống chỉ trong nháy mắt.

Với khả năng tương thích linh hoạt với cả chuẩn logic PNP và NPN, DA22-RP giúp đơn giản hóa việc tích hợp vào các tủ điện điều khiển sử dụng PLC hoặc các mạch logic khác, đảm bảo tính ổn định vượt trội ngay cả trong môi trường công nghiệp khắc nghiệt nhất.

Điểm Nổi Bật Của Autonics DA22-RP

Hiển thị đa năng: Khả năng hiển thị tới 64 loại ký tự khác nhau, đáp ứng mọi nhu cầu thông báo trạng thái phức tạp.
Tương thích đa dạng: Thiết kế ngõ vào song song động giúp thiết bị hoạt động mượt mà với cả logic PNP và NPN, tiết kiệm chi phí thiết kế mạch.
Độ bền công nghiệp: Đạt tiêu chuẩn bảo vệ IP40, chống bụi hiệu quả và đảm bảo tuổi thọ linh kiện LED dài lâu.
Tối ưu hóa lắp đặt: Kích thước nhỏ gọn, dễ dàng tích hợp vào các mặt panel điều khiển hoặc bảng hiển thị của máy móc.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Autonics DA22-RP
Phương pháp ngõ vào	Ngõ vào song song (Song song 1/2)
Logic ngõ vào	Hỗ trợ Logic dương (PNP) và Logic âm (NPN)
Phương pháp hiển thị	LED 16 đoạn (Màu đỏ)
Ký tự hiển thị	64 loại ký tự (0-9, A-Z, 27 ký hiệu đặc biệt, dấu thập phân)
Kích thước ký tự	W11.2 × H22.5mm
Điện áp nguồn cấp	12-24VDC ⎓
Dòng tiêu thụ tối đa	25mA
Tốc độ xung nhịp (Clock)	Dynamic parallel 1: Max 3kHz \| Dynamic parallel 2: Max 1.5kHz
Trở kháng ngõ vào	20kΩ
Mức điện áp ngõ vào	Mức Cao: 4.5-24VDC \| Mức Thấp: 0-1.2VDC
Nhiệt độ vận hành	-10 đến 55℃ (Bảo quản: -25 đến 65℃)
Độ ẩm cho phép	35 đến 85%RH (Không ngưng tụ)
Cấu trúc bảo vệ	IP40 (Mặt trước)
Trọng lượng	Thiết bị: ~17g \| Bao bì: ~58g

Nguồn tham khảo: Autonics Official Website

Lợi Ích Khi Sử Dụng DA22-RP

Nâng cao hiệu suất vận hành: Giúp người vận hành nhận diện ngay lập tức các mã lỗi hoặc trạng thái máy thông qua ký tự chữ cái, thay vì chỉ nhìn đèn báo đơn điệu.
Tối ưu chi phí đầu tư: Nhờ khả năng tương thích cả PNP và NPN, bạn không cần thay đổi cấu trúc tủ điện hiện có khi chuyển đổi hệ thống điều khiển.
Độ tin cậy từ thương hiệu hàng đầu: Autonics là thương hiệu toàn cầu, đảm bảo sản phẩm có tuổi thọ cao và hoạt động ổn định trong môi trường công nghiệp.

Hướng Dẫn Sử Dụng (How-to)

Bước 1: Kiểm tra nguồn cấp: Đảm bảo nguồn điện cung cấp cho thiết bị nằm trong dải 12-24VDC để tránh gây cháy nổ linh kiện.
Bước 2: Đấu nối tín hiệu: Kết nối các chân ngõ vào theo sơ đồ song song động (Dynamic Parallel). Lưu ý xác định đúng logic ngõ vào là PNP hoặc NPN để đấu nối chính xác.
Bước 3: Lắp đặt cơ khí: Gắn thiết bị lên bảng điều khiển (panel) và cố định chắc chắn bằng vít hoặc các khớp giữ chuyên dụng.
Bước 4: Cấu hình hiển thị: Xuất tín hiệu mã ký tự từ bộ điều khiển trung tâm (như PLC) để kiểm tra khả năng hiển thị của LED.
Bước 5: Kiểm tra vận hành: Theo dõi mức điện áp ngõ vào (Cao: 4.5-24V / Thấp: 0-1.2V) để đảm bảo các ký tự hiển thị sắc nét, không bị nhấp nháy.

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Để đạt hiệu quả hiển thị tối đa, Autonics DA22-RP nên được kết hợp với:

Bộ điều khiển PLC: Các dòng Siemens, Mitsubishi, Omron... để điều khiển nội dung hiển thị.
Bộ nguồn DC 24V: Cung cấp nguồn điện ổn định cho hệ thống.
Các dòng hiển thị Autonics khác: Như DA22-GS hoặc DA60-RP để tạo chuỗi hiển thị dài hơn.

Ứng Dụng Thực Tế (PropertyValue)

Hệ thống đóng gói tự động: Hiển thị mã lô sản xuất hoặc mã lỗi sản phẩm.
Dây chuyền băng tải: Thông báo trạng thái hoạt động của động cơ hoặc cảm biến.
Tủ điều khiển trung tâm: Hiển thị các thông số cài đặt hoặc cảnh báo an toàn.
Máy gia công CNC: Hiển thị các ký hiệu điều khiển nhanh cho người dùng.

FAQ - Câu Hỏi Thường Gặp

1. Bộ hiển thị DA22-RP có hỗ trợ tiếng Việt có dấu không?
Trả lời: Không, thiết bị hiển thị 64 ký tự chuẩn quốc tế (0-9, A-Z và ký hiệu đặc biệt), không hỗ trợ các dấu tiếng Việt phức tạp.

2. Tôi có thể kết nối nhiều bộ DA22-RP để tạo thành màn hình chữ dài không?
Trả lời: Có, bạn hoàn toàn có thể kết nối nhiều khối DA22-RP theo phương pháp song song động để tạo thành một chuỗi ký tự dài tùy ý.

3. Thiết bị này dùng cho logic PNP hay NPN?
Trả lời: DA22-RP cực kỳ linh hoạt vì nó hỗ trợ cả hai chuẩn logic PNP và NPN, giúp bạn dễ dàng tích hợp vào mọi hệ thống PLC.

4. Tiêu chuẩn IP40 có ý nghĩa gì trong môi trường nhà máy?
Trả lời: IP40 giúp thiết bị chống lại các vật thể rắn có kích thước lớn hơn 1mm và chống bụi, phù hợp lắp trong tủ điện kín.

5. Tại sao LED hiển thị không sáng khi đã cấp nguồn?
Trả lời: Bạn cần kiểm tra lại cả nguồn cấp (12-24VDC) và tín hiệu ngõ vào từ PLC. LED chỉ sáng khi nhận được tín hiệu logic phù hợp theo sơ đồ đấu nối.

6. Kích thước ký tự LED là bao nhiêu?
Trả lời: Kích thước mỗi ký tự hiển thị là W11.2 x H22.5mm, màu đỏ, đảm bảo độ rõ nét trong điều kiện ánh sáng công nghiệp.

7. Mua hàng tại AUT VN có được đảm bảo chính hãng không?
Trả lời: Chắc chắn. AUT VN cam kết cung cấp hàng Autonics chính hãng, đầy đủ chứng nhận CO/CQ.

8. Tôi có được hỗ trợ kỹ thuật sau khi mua không?
Trả lời: Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn lắp đặt và xử lý sự cố miễn phí cho khách hàng.

9. Thời gian bảo hành sản phẩm là bao lâu?
Trả lời: Sản phẩm được bảo hành theo đúng tiêu chuẩn chính hãng của Autonics Việt Nam.

10. Tôi có thể nhận hóa đơn VAT khi mua hàng không?
Trả lời: Có, AUT VN xuất hóa đơn VAT đầy đủ cho tất cả các khách hàng doanh nghiệp.
