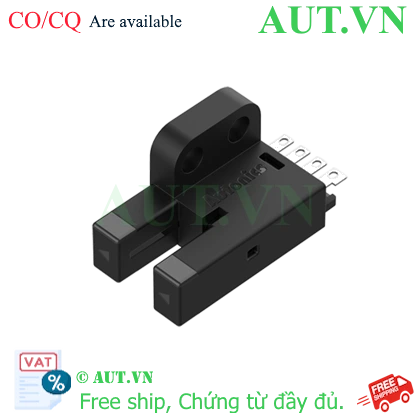

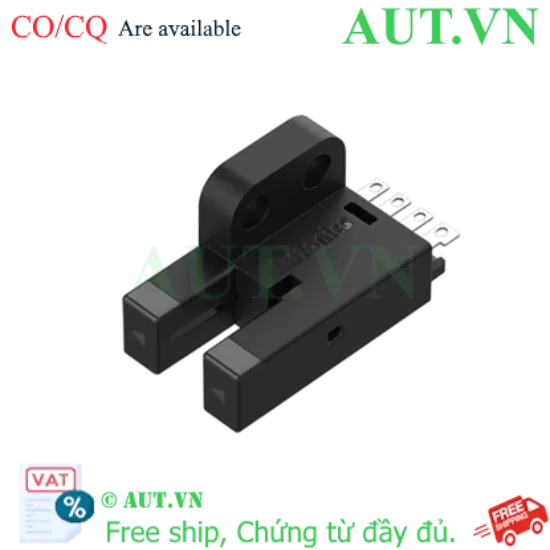

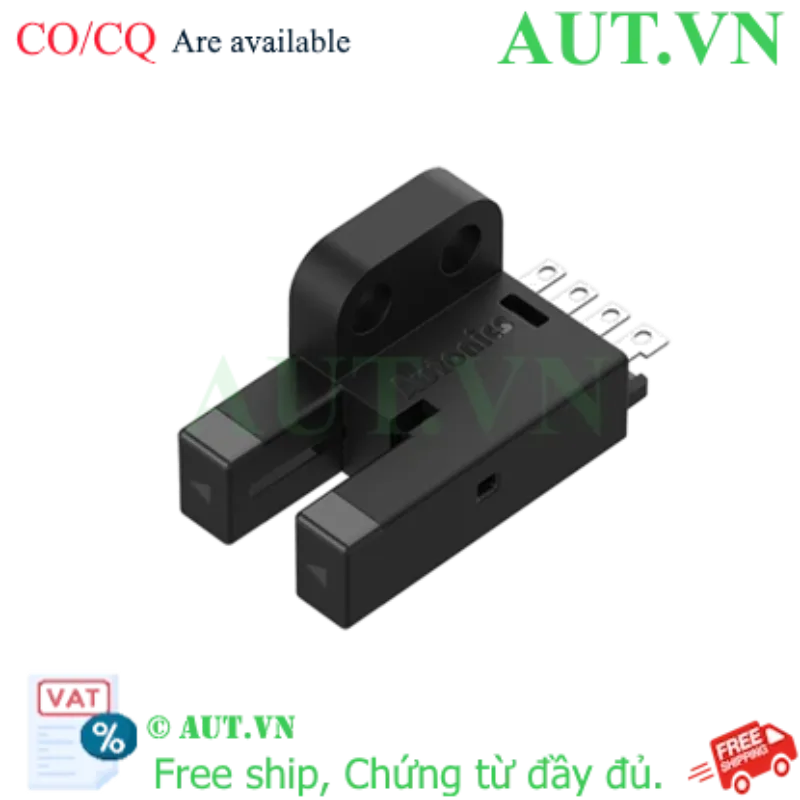

Cảm biến quang Autonics BS5-R2R | Khe 5mm, Ngõ ra NPN, Tốc độ 2kHz

Thương hiệu: Autonics (Hàn Quốc) - Phân phối chính hãng bởi AUT VN
Loại cảm biến: Quang điện siêu nhỏ dạng khe (Slotted type)
Thông số chính: Khe rộng 5mm, Ngõ ra NPN (Open Collector)
Tốc độ phản hồi: Siêu nhanh 2kHz, lý tưởng cho dây chuyền tốc độ cao
Chế độ hoạt động: Tùy chỉnh linh hoạt Light ON/Dark ON
Ứng dụng: Tối ưu cho máy in, robot và dây chuyền linh kiện điện tử

nhà chế tạo: Autonics

SKU: BS5-R2R

Giá cũ: 183.900 ₫

Giá bán: 147.120 ₫

Giới thiệu Cảm biến quang Autonics BS5-R2R chuyên dụng

Trong các hệ thống tự động hóa hiện đại đòi hỏi độ chính xác cực cao và không gian lắp đặt hạn chế, cảm biến quang Autonics BS5-R2R chính là giải pháp tối ưu nhất. Đây là dòng cảm biến quang điện siêu nhỏ (miniature photoelectric sensor) dạng khe, sử dụng tia hồng ngoại để phát hiện vật thể với độ nhạy vượt trội. Với tốc độ phản hồi kỷ lục, sản phẩm giúp loại bỏ hoàn toàn sai số trong các quy trình sản xuất tốc độ cao, đảm bảo sự ổn định tuyệt đối cho dây chuyền của bạn.

Điểm nổi bật của Autonics BS5-R2R

Thiết kế siêu nhỏ gọn (Ultra-compact): Kích thước tối giản giúp dễ dàng tích hợp vào các vị trí chật hẹp như máy in, máy photocopy hoặc các module robot chính xác cao.
Tốc độ xử lý siêu tốc 2kHz: Tần số đáp ứng lên đến 2kHz cho phép thiết bị đếm và phát hiện vật thể liên tục hàng nghìn lần mỗi giây, đảm bảo không bỏ lỡ bất kỳ chi tiết nào trên băng chuyền.
Độ bền công nghiệp vượt trội: Vỏ ngoài chế tạo từ nhựa PBT và PC cao cấp, đảm bảo hoạt động bền bỉ và ổn định ngay cả trong môi trường sản xuất khắc nghiệt.
Khả năng tùy biến linh hoạt: Người dùng có thể dễ dàng chuyển đổi giữa chế độ Light ON và Dark ON thông qua cách đấu nối dây, giúp tương thích hoàn hảo với mọi loại mạch điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Loại phát hiện	Thu phát đối chiếu (Through-beam)
Chiều rộng khe (Slot width)	5mm
Vật thể phát hiện tối thiểu	≥Ø0.8mm × 2mm
Độ trễ (Hysteresis)	≤0.05mm
Thời gian đáp ứng	Light ON: Max. 20㎲, Dark ON: Max. 100㎲
Tần số đáp ứng	2kHz
Nguồn sáng	LED hồng ngoại (940nm)
Chế độ hoạt động	Light ON/Dark ON (Cài đặt bằng dây)
Ngõ ra điều khiển	NPN (Mạch thu hở - Open Collector)
Điện áp nguồn	5-24VDC (±10%)
Dòng tiêu thụ	Max. 30mA
Tiêu chuẩn bảo vệ	IP50 (IEC)
Chất liệu vỏ	PBT, PC
Kiểu kết nối	Giắc cắm (Connector)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics BS5-R2R

Nâng cao năng suất: Tốc độ phản hồi 2kHz giúp dây chuyền vận hành ở cường độ cao mà vẫn đảm bảo chính xác tuyệt đối.
Giảm thiểu phế phẩm: Độ trễ cực thấp giúp việc định vị và phát hiện vật thể chính xác, giảm tỷ lệ lỗi sản phẩm do trễ tín hiệu.
Tối ưu không gian lắp đặt: Kích thước siêu nhỏ giúp thiết kế máy móc gọn gàng, hiện đại và tiết kiệm diện tích.
Tiết kiệm chi phí vận hành: Tuổi thọ linh kiện cao và tiêu thụ điện năng thấp giúp giảm chi phí bảo trì lâu dài.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Cố định cảm biến vào vị trí sao cho vật thể đi xuyên qua khe 5mm. Đảm bảo khe hở sạch sẽ, không có bụi bẩn che khuất tia sáng.
Bước 2: Đấu nối nguồn: Kết nối nguồn điện 5-24VDC vào các chân nguồn theo đúng sơ đồ kỹ thuật để tránh gây chập cháy.
Bước 3: Cài đặt chế độ hoạt động: Thực hiện đấu nối dây điều khiển để lựa chọn giữa chế độ Light ON (tín hiệu xuất khi có ánh sáng) hoặc Dark ON (tín hiệu xuất khi bị chắn sáng).
Bước 4: Kết nối ngõ ra: Đấu nối ngõ ra NPN với chân Input của PLC hoặc bộ đếm (Counter). Lưu ý sử dụng điện trở kéo lên nếu hệ thống yêu cầu.
Bước 5: Kiểm tra vận hành: Chạy thử vật thể qua khe và quan sát tín hiệu phản hồi trên thiết bị điều khiển để hiệu chỉnh nếu cần.

Sản phẩm sử dụng chung với (isRelatedTo)

Để hệ thống vận hành ổn định, cảm biến quang Autonics BS5-R2R nên được kết hợp cùng:

Bộ điều khiển PLC: (Mitsubishi, Siemens, Omron...) để xử lý logic điều khiển.
Bộ đếm tốc độ cao (High-speed Counter): Để ghi nhận số lượng sản phẩm chính xác ở tần số cao.
Nguồn DC 24V ổn định: Đảm bảo cung cấp năng lượng sạch cho cảm biến.
Relay trung gian: Nếu cần chuyển đổi tín hiệu NPN để điều khiển tải công suất lớn.

Ứng dụng thực tế (PropertyValue)

Ngành in ấn & Văn phòng: Kiểm tra vị trí giấy, phát hiện lỗi giấy trong máy in, máy photocopy.
Sản xuất linh kiện điện tử: Đếm và kiểm tra vị trí linh kiện siêu nhỏ trên băng chuyền SMT.
Công nghiệp đóng gói: Phát hiện sự hiện diện của bao bì, nắp chai trong các dây chuyền tự động.
Robot công nghiệp: Làm cảm biến giới hạn hành trình cho các khớp nối robot siêu nhỏ.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BS5-R2R khác gì so với các dòng cảm biến quang thông thường?
Khác biệt lớn nhất là thiết kế siêu nhỏ gọn và tốc độ đáp ứng cực nhanh (2kHz), chuyên dùng cho các vị trí khe hẹp 5mm mà các cảm biến lớn không thể lắp đặt.

2. Ngõ ra NPN của sản phẩm này hoạt động như thế nào?
Ngõ ra NPN (Open Collector) sẽ kéo tín hiệu xuống mức 0V (GND) khi được kích hoạt. Bạn cần kết nối vào chân Input dạng Sinking của PLC.

3. Tôi có thể thay đổi chế độ Light ON sang Dark ON không?
Hoàn toàn được. Bạn chỉ cần thay đổi cách đấu nối dây điều khiển theo hướng dẫn của hãng Autonics.

4. Điện áp 5-24VDC có dùng được cho mạch vi điều khiển không?
Có, dải điện áp này cho phép bạn sử dụng trực tiếp với các mạch 5V (như Arduino) hoặc hệ thống công nghiệp 24V.

5. Vật thể nhỏ nhất mà cảm biến có thể phát hiện là bao nhiêu?
Cảm biến có khả năng phát hiện vật thể có kích thước tối thiểu từ Ø0.8mm x 2mm.

6. Sản phẩm có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không chống nước. Nên lắp đặt ở môi trường khô ráo.

7. Tại sao nên mua hàng tại AUT VN?
Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Autonics chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu.

8. Tần số 2kHz có ý nghĩa gì trong sản xuất?
Nó cho phép cảm biến phản hồi tức thì với tốc độ cực cao, cực kỳ quan trọng trong các dây chuyền đóng gói hoặc đếm sản phẩm tốc độ lớn.

9. Cảm biến này có nhận vật thể trong suốt không?
Sản phẩm hoạt động tốt nhất với vật thể mờ đục. Với vật thể trong suốt, độ nhạy có thể giảm tùy vào đặc tính quang học.

10. Tuổi thọ của thiết bị là bao lâu?
Với công nghệ LED hồng ngoại của Autonics, thiết bị có tuổi thọ rất cao, thường hoạt động bền bỉ trên 10 năm trong điều kiện tiêu chuẩn.
