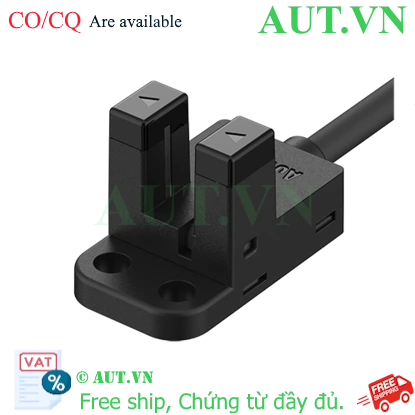

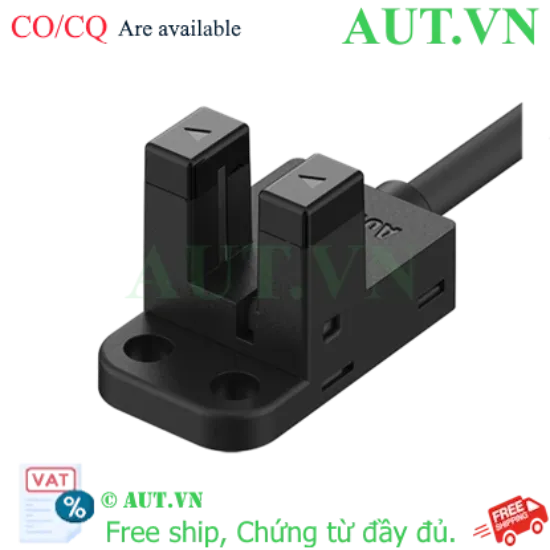

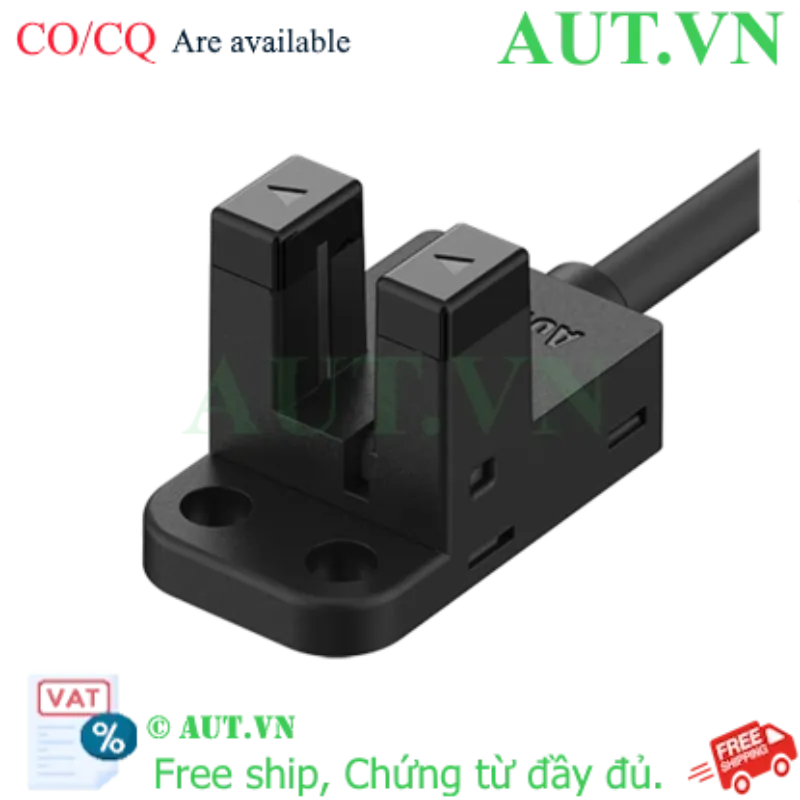

Cảm biến quang Autonics BS5-Y1M-P | Khe 5mm, Ngõ ra PNP, Tần số 2kHz - AUT VN

Kích thước khe rãnh: 5mm, chuyên dụng để phát hiện vật thể siêu nhỏ trong không gian hạn chế.
Loại ngõ ra: PNP (Open Collector), tương thích hoàn hảo với các hệ thống PLC công nghiệp phổ biến.
Tốc độ phản hồi: Tần số đáp ứng cực cao lên đến 2kHz, đảm bảo không bỏ sót vật thể ở tốc độ cao.
Điện áp nguồn: 5-24VDC linh hoạt, hoạt động ổn định và bền bỉ.
Tiêu chuẩn bảo vệ: Vỏ nhựa PBT cao cấp, đạt chuẩn IP50 chống bụi hiệu quả.
Chế độ hoạt động: Hỗ trợ tùy chọn Light ON / Dark ON linh hoạt theo nhu cầu điều khiển.

nhà chế tạo: Autonics

SKU: BS5-Y1M-P

Tải xuống mẫu

Giá cũ: 262.200 ₫

Giá bán: 209.760 ₫

Số lượng:

Giới thiệu Cảm biến quang điện siêu nhỏ Autonics BS5-Y1M-P

Trong các hệ thống tự động hóa đòi hỏi độ chính xác cực cao, việc kiểm soát các vật thể siêu nhỏ trong không gian hẹp là một bài toán khó. Cảm biến quang điện Autonics BS5-Y1M-P chính là giải pháp hoàn hảo. Với thiết kế dạng khe (Slot-type) siêu tinh gọn và tần số đáp ứng lên đến 2kHz, sản phẩm giúp các kỹ sư tối ưu hóa quy trình kiểm soát vị trí và đếm sản phẩm với tốc độ vượt trội, đảm bảo dây chuyền sản xuất luôn vận hành trơn tru và đạt hiệu suất tối đa.

Điểm nổi bật của Autonics BS5-Y1M-P

Phản hồi siêu tốc (Ultra-Fast Response): Với tần số đáp ứng 2kHz, thiết bị có khả năng bắt kịp các chuyển động cực nhanh, loại bỏ hoàn toàn hiện tượng trễ tín hiệu trong các máy đóng gói tốc độ cao.
Thiết kế Micro tối ưu: Kích thước siêu nhỏ cho phép tích hợp dễ dàng vào các module máy phức tạp, cánh tay robot hoặc các thiết bị đo lường chính xác cao mà không chiếm diện tích.
Độ bền công nghiệp vượt trội: Sử dụng chất liệu nhựa PBT cao cấp, giúp cảm biến chịu được tác động môi trường và đạt chuẩn bảo vệ IP50, tăng tuổi thọ thiết bị.
Khả năng tương thích cao: Ngõ ra PNP mạch thu hở giúp kết nối trực tiếp và ổn định với các dòng PLC như Siemens, Mitsubishi, Omron mà không cần bộ chuyển đổi phức tạp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Loại cảm biến	Quang điện dạng rãnh (Through-beam)
Khoảng cách phát hiện (Khe rãnh)	5mm (Đối với vật thể mờ đục)
Nguồn sáng	LED hồng ngoại (Bước sóng 940nm)
Điện áp nguồn	5-24VDC (Ripple pp 10% max)
Loại ngõ ra (Output)	PNP mạch thu hở, Dòng tải tối đa 100mA
Thời gian đáp ứng	Light ON: Max 20µs / Dark ON: Max 100µs
Tần số đáp ứng	2kHz
Nhiệt độ vận hành	-20 đến 55℃ (Không ngưng tụ)
Tiêu chuẩn bảo vệ	IP50
Chất liệu vỏ	PBT (Polybutylene Terephthalate)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics BS5-Y1M-P

Tối ưu chu kỳ máy (Cycle Time): Tốc độ đáp ứng 20µs giúp rút ngắn thời gian chờ, trực tiếp nâng cao năng suất sản xuất.
Độ chính xác tuyệt đối: Loại bỏ sai sót trong việc định vị và đếm sản phẩm, giảm thiểu tỷ lệ hàng lỗi (NG).
Tiết kiệm chi phí: Độ bền cao và tuổi thọ LED dài hạn giúp giảm thiểu chi phí bảo trì và thay thế linh kiện.
Lắp đặt linh hoạt: Thiết kế chuẩn hóa giúp kỹ thuật viên dễ dàng thay thế hoặc nâng cấp hệ thống mà không cần chỉnh sửa cơ khí nhiều.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1: Đấu nối nguồn điện: Kết nối nguồn 5-24VDC vào cảm biến. Lưu ý kiểm tra kỹ cực tính (+) và (-) để tránh làm hỏng thiết bị.
Bước 2: Cấu hình chế độ ngõ ra: Xác định logic điều khiển cần thiết để chọn chế độ Light ON (kích hoạt khi có tia sáng) hoặc Dark ON (kích hoạt khi có vật cản).
Bước 3: Cố định vị trí: Lắp đặt cảm biến vào giá đỡ, đảm bảo khe rãnh 5mm nằm trên đường đi của vật thể.
Bước 4: Kiểm tra vận hành: Cấp nguồn và chạy thử máy, quan sát đèn LED chỉ báo và kiểm tra tín hiệu đầu vào trên PLC để đảm bảo độ chính xác.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để xây dựng hệ thống tự động hóa hoàn chỉnh, Autonics BS5-Y1M-P thường được kết hợp cùng:

Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX Series, Omron (các dòng hỗ trợ ngõ vào PNP).
Bộ nguồn DC: Nguồn Switching 24VDC (như Meanwell hoặc Autonics) để đảm bảo điện áp sạch.
Cáp kết nối: Cáp tín hiệu chống nhiễu (Shielded Cable) để bảo vệ tín hiệu trong môi trường điện từ mạnh.

Ứng dụng thực tế (Application)

Ngành đóng gói: Đếm số lượng bao bì, sản phẩm chạy trên băng tải tốc độ cao.
Công nghệ CNC & in 3D: Làm cảm biến giới hạn hành trình (Limit Switch) cho các trục chuyển động siêu nhỏ.
Thiết bị y tế: Nhận diện vị trí khay mẫu, ống nghiệm trong các máy xét nghiệm tự động.
Ngành dệt may: Kiểm soát vị trí sợi, phát hiện đứt sợi trong máy dệt công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BS5-Y1M-P có thể dùng cho vật thể màu đen không?
Có, cảm biến hoạt động dựa trên sự ngắt quãng của tia hồng ngoại, nên nó có thể phát hiện tốt các vật thể màu tối miễn là chúng chắn được tia sáng.

2. Tại sao tôi nên chọn ngõ ra PNP thay vì NPN?
Ngõ ra PNP sẽ xuất mức điện áp dương (V+) khi kích hoạt, điều này phù hợp với hầu hết các hệ thống PLC hiện đại có ngõ vào Common âm.

3. Khe rãnh 5mm có quá nhỏ không?
Kích thước này được thiết kế tối ưu cho các ứng dụng cần độ chính xác cao và không gian lắp đặt chật hẹp. Nếu vật thể lớn hơn, bạn nên chọn dòng BS khác.

4. Sản phẩm có chịu được môi trường ẩm không?
Với chuẩn IP50, sản phẩm chống bụi tốt nhưng không chống nước. Bạn nên lắp ở nơi khô ráo hoặc có hộp bảo vệ.

5. Tần số 2kHz có ý nghĩa gì thực tế?
Nó cho phép cảm biến đếm/phát hiện được tới 2.000 lần mỗi giây, cực kỳ quan trọng cho các dây chuyền tốc độ cao.

6. Tôi có thể thay đổi giữa Light ON và Dark ON không?
Có, việc này thực hiện thông qua cách đấu nối dây theo sơ đồ kỹ thuật đi kèm.

7. Điện áp hoạt động 5-24VDC có linh hoạt không?
Rất linh hoạt, bạn có thể dùng nguồn 5V, 12V hoặc 24V đều hoạt động ổn định.

8. Làm thế nào để phân biệt hàng chính hãng tại AUT VN?
Sản phẩm tại AUT VN luôn có đầy đủ chứng chỉ CO/CQ, tem mác rõ ràng và chế độ bảo hành chính hãng từ Autonics.

9. Thời gian đáp ứng 20µs có nhanh không?
Đây là tốc độ cực nhanh, gần như tức thời, giúp loại bỏ sai số vị trí trong các robot chính xác.

10. Tại sao cảm biến có thể bị nhiễu bởi ánh sáng đèn?
Nhờ sử dụng LED hồng ngoại bước sóng 940nm, cảm biến hạn chế tối đa ảnh hưởng từ ánh sáng nhìn thấy trong nhà xưởng.

11. AUT VN có hỗ trợ giao hàng nhanh không?
Có, chúng tôi hỗ trợ giao hàng nhanh chóng trên toàn quốc cho các đơn hàng cần gấp.

12. Tôi có được hỗ trợ kỹ thuật sau khi mua không?
Chắc chắn, đội ngũ kỹ sư của AUT VN luôn sẵn sàng hỗ trợ tư vấn lắp đặt và xử lý sự cố 24/7.

Cam kết từ AUT VN: Chúng tôi cung cấp giải pháp tự động hóa toàn diện. Đảm bảo hàng chính hãng 100%, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.
