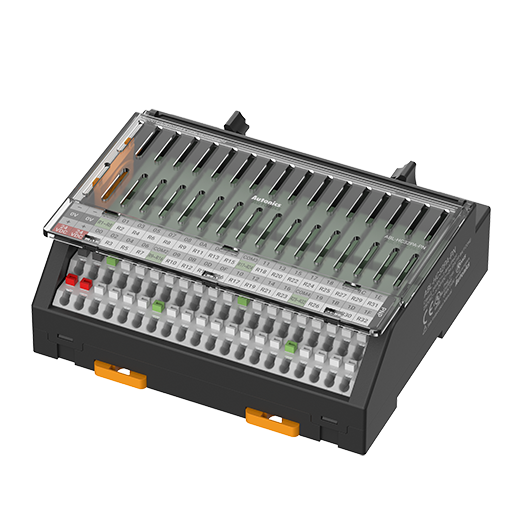

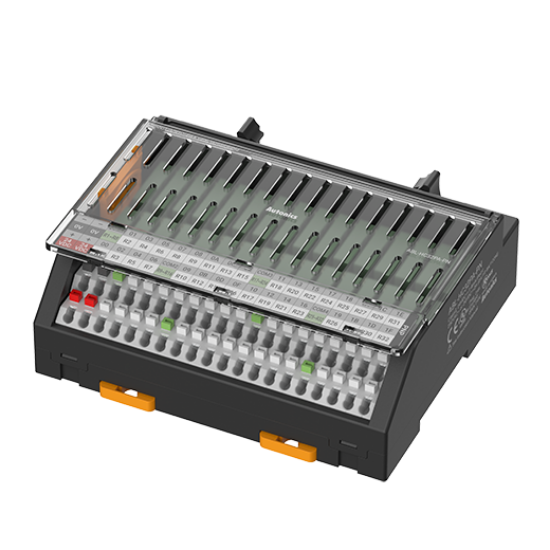

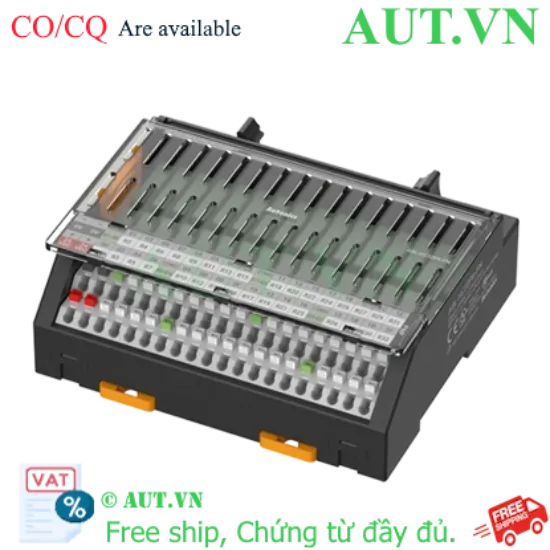

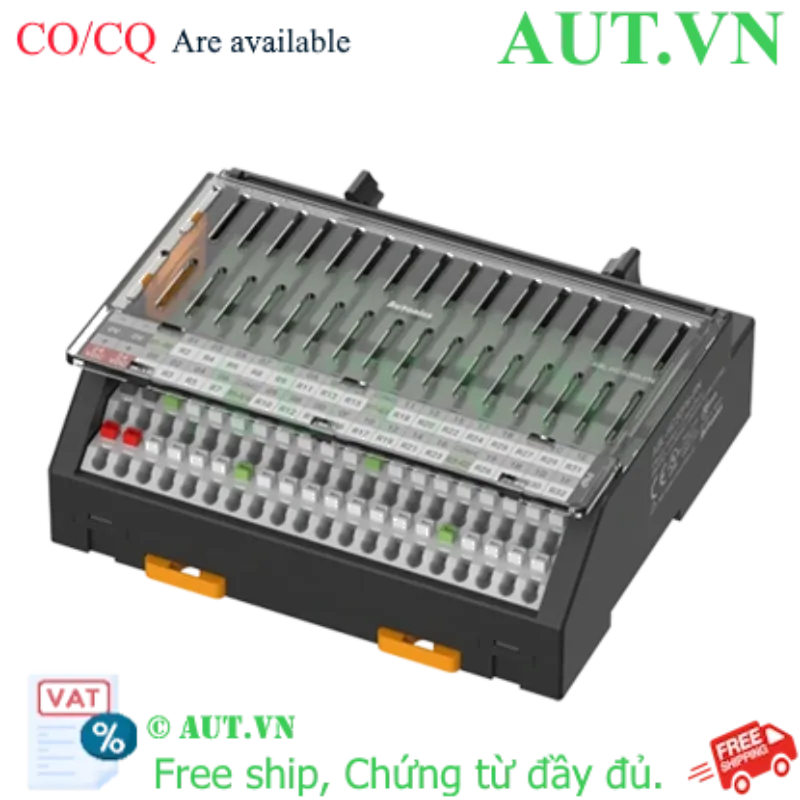

Relay PLC Autonics ABL-HC32PA-PN (32 Kênh, 24VDC) - Chính Hãng AUT VN
- Số kênh: 32 tiếp điểm relay (32 Channels)
- Điện áp định mức: 24VDC ±10%
- Loại Terminal: Đầu nối cắm nhanh (Screwless) - Lắp đặt siêu tốc
- Lắp đặt: Gắn thanh ray DIN (DIN Rail Mount)
- Độ bền: Cách điện ≥ 1,000 MΩ, chuẩn bảo vệ IP20
- Thương hiệu: Autonics - Hàn Quốc
Giới thiệu về Relay PLC Autonics ABL-HC32PA-PN
Relay PLC Autonics ABL-HC32PA-PN là module relay giao tiếp chuyên dụng, đóng vai trò là cầu nối trung gian giữa ngõ ra của PLC và các thiết bị chấp hành công suất lớn. Với thiết kế tối ưu 32 kênh trên một module, sản phẩm giúp đơn giản hóa hệ thống đấu nối, bảo vệ ngõ ra PLC khỏi các sự cố quá tải hoặc ngắn mạch, đảm bảo hệ thống vận hành ổn định và bền bỉ.
Điểm nổi bật của sản phẩm
- Tối ưu hóa không gian: Tích hợp 32 relay trong một module nhỏ gọn, giúp tiết kiệm diện tích tủ điện đáng kể.
- Công nghệ Screwless: Hệ thống terminal không bắt vít giúp rút ngắn thời gian thi công, giảm sai sót trong đấu nối và tăng độ chắc chắn.
- Độ tin cậy cao: Sử dụng linh kiện chất lượng từ Autonics, đảm bảo tuổi thọ đóng cắt cao và khả năng cách điện tuyệt vời.
- Đèn chỉ báo trực quan: Trang bị LED báo nguồn (Đỏ) và LED báo trạng thái hoạt động (Xanh dương) giúp kỹ thuật viên dễ dàng theo dõi và xử lý sự cố.
Lợi ích khi sử dụng ABL-HC32PA-PN
- Bảo vệ PLC: Ngăn chặn dòng điện ngược hoặc sốc điện từ tải tác động trực tiếp đến CPU/Module PLC.
- Dễ dàng bảo trì: Thiết kế module hóa cho phép thay thế nhanh chóng mà không cần tháo rời toàn bộ hệ thống dây.
- Tiêu chuẩn công nghiệp: Đạt chuẩn IP20, phù hợp cho mọi môi trường tủ điện điều khiển công nghiệp.
Hướng dẫn sử dụng và Lắp đặt
- Lắp đặt: Gắn module lên thanh ray DIN tiêu chuẩn trong tủ điện.
- Đấu nối: Kết nối ngõ ra PLC vào đầu nối Hirose và kết nối tải vào các terminal screwless.
- Kiểm tra: Cấp nguồn 24VDC, kiểm tra đèn báo nguồn và thử nghiệm đóng cắt từng kênh để đảm bảo kết nối chính xác.
Thông số kỹ thuật chi tiết
Thông số kỹ thuật ABL-HC32PA-PN
| Relay áp dụng | APAN3124 [MATSUSHITA(Panasonic)] |
|---|
| Điện áp định mức | ≤ 24 VDC (=) ±10 % |
|---|
| Dòng tiêu thụ | ≤ 7.4 mA hoặc ≤ 10.1 mA |
|---|
| Số chân giắc cắm | 40 chân |
|---|
| Số tiếp điểm relay | 32 tiếp điểm |
|---|
| Loại Terminal | Không bắt vít (Screwless) |
|---|
| Khoảng cách Terminal | ≥ 5 mm |
|---|
| Bộ chỉ thị LED | Nguồn: Đỏ, Hoạt động: Xanh dương |
|---|
| Tiết diện dây lõi đặc | Ø 0.6 đến 1.25 mm |
|---|
| Tiết diện dây nhiều lõi | AWG 22-18 (0.30 đến 0.80 mm²) |
|---|
| Điện trở cách điện | ≥ 1,000 MΩ (500 VDC megger) |
|---|
| Độ bền điện môi (Cuộn dây) | 3,000VAC 50/60Hz trong 1 phút |
|---|
| Độ bền điện môi (Tiếp điểm) | 1,000VAC 50/60Hz trong 1 phút |
|---|
| Nhiệt độ vận hành | -15 đến 55℃ (Bảo quản: -25 đến 65℃) |
|---|
| Độ ẩm cho phép | 35 đến 85%RH |
|---|
| Chất liệu vỏ | PC (Polycarbonate), chân đồng + PA66 |
|---|
| Cấp bảo vệ | IP20 (Tiêu chuẩn IEC) |
|---|
| Trọng lượng | ≈ 345 g - 438 g |
|---|
Sản phẩm sử dụng chung với: Bộ nguồn 24VDC, PLC các hãng (Siemens, Mitsubishi, Omron...), Cáp kết nối Hirose, Thanh ray DIN.
Nguồn tham khảo: Autonics Official Website
