Rơ le nhiệt CHINT NXR-12 có thực sự bảo vệ được lỗi mất pha không?

Có. Khi xảy ra hiện tượng mất một trong ba pha, dòng điện ở hai pha còn lại sẽ tăng cao, Rơ le nhiệt sẽ phát hiện sự mất cân bằng này và tác động ngắt mạch để bảo vệ motor.

Tại sao tôi không nên dùng dải dòng lớn hơn cho motor 0.12A?

Vì dải dòng quá rộng sẽ làm giảm độ nhạy. Khi motor quá tải nhẹ, Rơ le dải rộng sẽ không tác động, dẫn đến việc motor bị nóng dần và cháy trước khi thiết bị kịp ngắt.

Tôi có thể dùng NXR-12 để bảo vệ ngắn mạch không?

Không. Rơ le nhiệt chỉ bảo vệ quá tải và mất pha. Để bảo vệ ngắn mạch, bạn bắt buộc phải lắp thêm MCCB hoặc cầu chì phía trước.

Cách chọn dải dòng cho Rơ le nhiệt chính xác nhất là gì?

Bạn hãy nhìn vào thông số Current (A) trên nhãn motor, sau đó chọn Rơ le có dải điều chỉnh mà giá trị dòng của motor nằm ở khoảng giữa dải đó.

Rơ le nhiệt CHINT NXR-12 (0.1-0.16A) - Chống Quá Tải & Mất Pha, Bảo Vệ Motor Siêu Nhạy | AUT VN

Dải điều chỉnh: 0.1A - 0.16A (Độ nhạy cực cao, chuyên dụng cho động cơ công suất siêu nhỏ)
Chức năng chính: Bảo vệ quá tải, chống mất pha, ngăn ngừa cháy cuộn dây động cơ hiệu quả.
Khả năng tương thích: Lắp đặt trực tiếp (Plug-in) cho Contactor CHINT dòng NXC (NXC-06M, NXC-09M, NXC-12M).
Tiêu chuẩn quốc tế: Đạt chuẩn IEC/EN 60947-4-1, đảm bảo vận hành an toàn và bền bỉ.
Thương hiệu: CHINT chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Chint

SKU: NXR-12 0.1-0.16A

Tải xuống mẫu

Giá cũ: 274.350 ₫

Giá bán: 219.480 ₫

Số lượng:

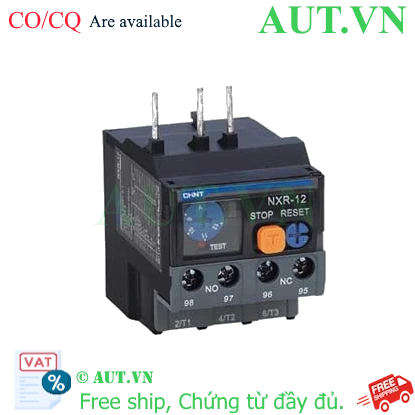

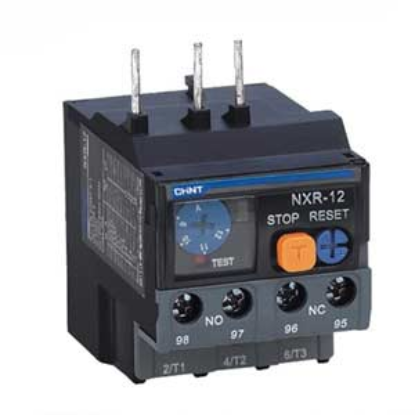

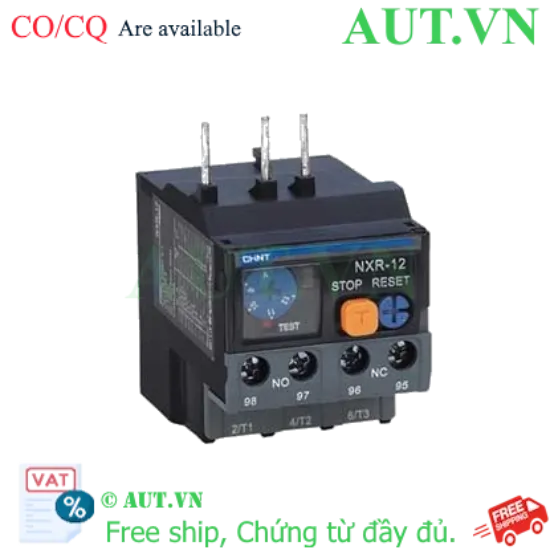

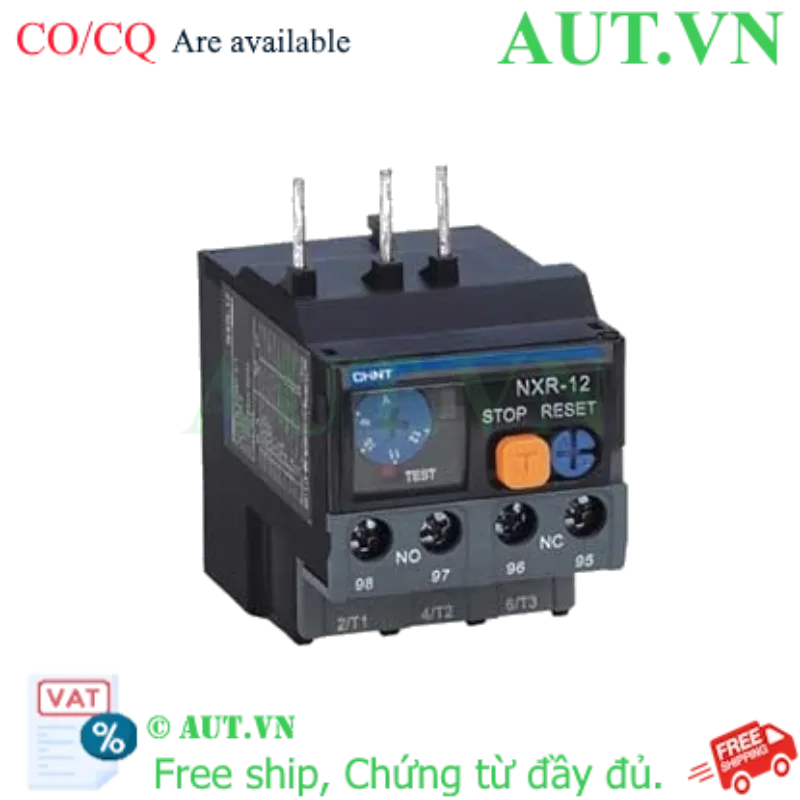

Giới thiệu Rơ le nhiệt CHINT NXR-12 (0.1-0.16A)

Rơ le nhiệt CHINT NXR-12 (0.1-0.16A) là giải pháp bảo vệ chuyên sâu dành riêng cho các động cơ điện công suất thấp. Trong các hệ thống điều khiển hiện đại, những motor siêu nhỏ thường rất nhạy cảm với các biến động dòng điện dù là nhỏ nhất. Với dải điều chỉnh siêu chính xác từ 0.1A đến 0.16A, NXR-12 đóng vai trò như một "lá chắn" thông minh, giúp phát hiện sớm tình trạng quá tải hoặc mất pha để ngắt mạch tức thì, ngăn chặn hoàn toàn rủi ro cháy nổ cuộn dây và kéo dài tuổi thọ thiết bị.

Điểm nổi bật của sản phẩm

Công nghệ cảm biến siêu nhạy: Sử dụng thanh lưỡng kim vi sai nhiệt thế hệ mới, cho phép phản ứng tức thì với các thay đổi dòng điện nhỏ nhất, điều mà các dòng rơ le dải rộng không thể thực hiện được.
Thiết kế Modular thông minh: Tối ưu hóa không gian tủ điện nhờ khả năng lắp ghép trực tiếp với Contactor dòng NXC, loại bỏ hoàn toàn dây nối trung gian, giúp giảm thiểu sụt áp và sai số kỹ thuật.
Độ bền công nghiệp vượt trội: Vỏ sản phẩm được chế tạo từ nhựa kỹ thuật cao cấp, khả năng cách điện tuyệt đối, chịu nhiệt tốt và chống ăn mòn, hoạt động ổn định trong môi trường từ -35°C đến +70°C.
Hiệu chỉnh dòng điện chính xác: Núm xoay điều chỉnh được thiết kế tinh xảo, giúp kỹ thuật viên thiết lập thông số dòng định mức chính xác theo nhãn motor một cách dễ dàng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	NXR-12
Dải dòng điện định mức (In)	0.1A - 0.16A
Số pha	3 Pha
Điện áp cách điện (Ui)	690VAC
Tiếp điểm phụ	1NO (Thường mở) + 1NC (Thường đóng)
Cấp bảo vệ (Trip Class)	Class 10A
Thiết bị tương thích	Contactor CHINT NXC-06M, NXC-09M, NXC-12M
Tiêu chuẩn áp dụng	IEC/EN 60947-4-1

Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-12

Tối ưu chi phí vận hành: Bảo vệ tuyệt đối cuộn dây motor, loại bỏ chi phí sửa chữa hoặc thay mới động cơ do sự cố điện không đáng có.
Đảm bảo tiến độ sản xuất: Khả năng ngắt mạch chính xác giúp phát hiện sự cố tức thì, giảm thiểu thời gian dừng máy (downtime) cho nhà máy.
Đồng bộ hóa hệ thống: Khi kết hợp cùng hệ sinh thái CHINT, bạn sở hữu một bộ khởi động từ chuyên nghiệp, đảm bảo tính thẩm mỹ và an toàn kỹ thuật cao nhất cho tủ điện.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí - Gắn Rơ le nhiệt NXR-12 trực tiếp vào các cực ra của Contactor NXC-06M/09M/12M thông qua các chốt cài định vị có sẵn.
Bước 2: Đấu nối điện - Thực hiện kết nối dây dẫn theo sơ đồ: Contactor $\rightarrow$ Rơ le nhiệt $\rightarrow$ Động cơ. Lưu ý siết chặt các đầu cos để tránh hiện tượng move điện gây phát nhiệt cục bộ.
Bước 3: Cài đặt dòng định mức - Tra cứu dòng điện định mức ($I_{đm}$) trên nhãn (nameplate) của motor, sau đó xoay núm chỉnh trên NXR-12 về giá trị tương ứng trong khoảng 0.1-0.16A.
Bước 4: Thiết lập chế độ Reset - Chọn H (Hand) nếu muốn kiểm tra nguyên nhân sự cố trước khi khởi động lại, hoặc A (Auto) để thiết bị tự phục hồi sau khi thanh nhiệt nguội.

Sản phẩm sử dụng chung (isRelatedTo)

Để xây dựng hệ thống bảo vệ toàn diện, AUT VN đề xuất phối hợp NXR-12 cùng các thiết bị sau:

Contactor CHINT NXC-06M / NXC-12M: Thiết bị đóng ngắt chính cho mạch lực.
MCCB CHINT: Aptomat khối bảo vệ ngắn mạch và quá tải tổng cho hệ thống.
Phụ kiện nút nhấn/Công tắc xoay CHINT: Điều khiển vận hành khởi động/dừng an toàn.

Ứng dụng thực tế (PropertyValue)

Sản phẩm là lựa chọn số 1 cho các thiết bị sử dụng motor công suất siêu nhỏ trong công nghiệp và dân dụng:

Hệ thống HVAC: Bảo vệ quạt hút mini, motor van điều tiết, quạt làm mát bảng điều khiển.
Máy bơm nước chuyên dụng: Bơm màng, bơm định lượng hóa chất, hệ thống tưới nhỏ giọt chính xác.
Thiết bị phòng Lab: Băng tải mini, máy khuấy từ, các hệ thống truyền động nhỏ trong phòng thí nghiệm.
Máy công cụ chính xác: Máy mài mini, máy khoan bàn nhỏ dùng trong gia công chi tiết cơ khí chính xác.

Câu hỏi thường gặp (FAQ)

Câu 1: Rơ le nhiệt CHINT NXR-12 có thực sự bảo vệ được lỗi mất pha không?
Trả lời: Có. Khi xảy ra hiện tượng mất một trong ba pha, dòng điện ở hai pha còn lại sẽ tăng cao, Rơ le nhiệt sẽ phát hiện sự mất cân bằng này và tác động ngắt mạch để bảo vệ motor.
Câu 2: Tại sao tôi không nên dùng dải dòng lớn hơn (ví dụ 0.4-0.63A) cho motor 0.12A?
Trả lời: Vì dải dòng quá rộng sẽ làm giảm độ nhạy. Khi motor quá tải nhẹ, Rơ le dải rộng sẽ không tác động, dẫn đến việc motor bị nóng dần và cháy trước khi thiết bị kịp ngắt.
Câu 3: NXR-12 có lắp tương thích với Contactor hãng LS hay Schneider không?
Trả lời: NXR-12 được thiết kế chuẩn cơ khí cho dòng NXC của CHINT. Việc lắp cho hãng khác có thể không khớp, gây lỏng lẻo và không an toàn. Bạn nên dùng đồng bộ hệ sinh thái CHINT.
Câu 4: Chế độ Reset Hand (H) và Auto (A) khác nhau như thế nào?
Trả lời: Hand (H) yêu cầu kỹ thuật viên phải nhấn nút Reset bằng tay sau sự cố (tăng tính an toàn). Auto (A) sẽ tự động đóng tiếp điểm khi thanh lưỡng kim nguội hẳn.
Câu 5: Làm sao để nhận biết Rơ le nhiệt đã tác động (trip)?
Trả lời: Khi trip, nút Reset sẽ thay đổi vị trí và tiếp điểm NC sẽ mở ra, ngắt nguồn cuộn hút của contactor, khiến motor dừng hoạt động.
Câu 6: Tôi có thể dùng NXR-12 để bảo vệ ngắn mạch không?
Trả lời: Không. Rơ le nhiệt chỉ bảo vệ quá tải và mất pha. Để bảo vệ ngắn mạch, bạn bắt buộc phải lắp thêm MCCB hoặc cầu chì phía trước.
Câu 7: Thông số Class 10A có ý nghĩa gì đối với motor?
Trả lời: Đây là cấp thời gian tác động tiêu chuẩn, phù hợp cho hầu hết các động cơ khởi động thông thường, đảm bảo ngắt mạch trong thời gian quy định khi quá tải.
Câu 8: Tôi có thể thay đổi dải dòng 0.1-0.16A lên cao hơn được không?
Trả lời: Không, đây là dải dòng cố định theo cấu tạo thanh lưỡng kim. Nếu motor của bạn có dòng cao hơn, bạn cần thay thế bằng model NXR-12 có dải dòng phù hợp hơn.
Câu 9: Mua hàng tại AUT VN có được đảm bảo chính hãng không?
Trả lời: 100% sản phẩm CHINT tại AUT VN là hàng chính hãng, đầy đủ chứng nhận CO (Xuất xứ) và CQ (Chất lượng) cho mọi đơn hàng.
Câu 10: Thời gian bảo hành của Rơ le nhiệt CHINT NXR-12 là bao lâu?
Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của CHINT. Vui lòng liên hệ bộ phận kỹ thuật AUT VN để được hỗ trợ chi tiết.
Câu 11: Thiết bị này có hoạt động được trong môi trường ẩm ướt không?
Trả lời: Sản phẩm có vỏ nhựa cách điện tốt, nhưng để đảm bảo an toàn và tuổi thọ, bạn nên lắp đặt trong tủ điện đạt chuẩn IP để tránh ẩm mốc và bụi bẩn.
Câu 12: Cách chọn dải dòng cho Rơ le nhiệt chính xác nhất là gì?
Trả lời: Bạn hãy nhìn vào thông số Current (A) trên nhãn motor, sau đó chọn Rơ le có dải điều chỉnh mà giá trị dòng của motor nằm ở khoảng giữa dải đó.
