Rơ le nhiệt CHINT NXR-12 có bảo vệ được ngắn mạch không?

Rơ le nhiệt chủ yếu bảo vệ quá tải và mất pha. Để bảo vệ ngắn mạch, bạn cần lắp thêm MCB hoặc MCCB phía trước.

Tôi có thể lắp NXR-12 cho Contactor của hãng khác không?

Mặc dù một số hãng có kích thước tương đồng, nhưng để đảm bảo khớp hoàn toàn về cơ khí và điện, AUT VN khuyến nghị bạn nên dùng đồng bộ với dòng NXC của CHINT.

Tại sao rơ le nhiệt của tôi bị nhảy dù động cơ không quá tải?

Có 3 nguyên nhân phổ biến: (1) Cài đặt dòng điều chỉnh quá thấp; (2) Nhiệt độ trong tủ điện quá cao; (3) Một trong ba pha bị sụt áp hoặc mất pha.

Rơ le nhiệt CHINT NXR-12 (0.4-0.63A) - Bảo Vệ Quá Tải, Chống Mất Pha, Độ Bền Cao | AUT VN

Dải điều chỉnh: 0.4A - 0.63A, tối ưu cho động cơ công suất nhỏ.
Chức năng: Bảo vệ tuyệt đối chống quá tải và mất pha, ngăn ngừa cháy motor.
Tương thích: Lắp đặt đồng bộ hoàn hảo với Contactor CHINT NXC-06M đến NXC-12M.
Tiêu chuẩn: Đạt chuẩn quốc tế IEC/EN 60947-4-1, vận hành ổn định trong môi trường công nghiệp.
Vận hành: Linh hoạt với chế độ Reset thủ công (Manual) hoặc tự động (Auto).

nhà chế tạo: Chint

SKU: NXR-12 0.4-0.63A

Tải xuống mẫu

Giá cũ: 274.350 ₫

Giá bán: 219.480 ₫

Số lượng:

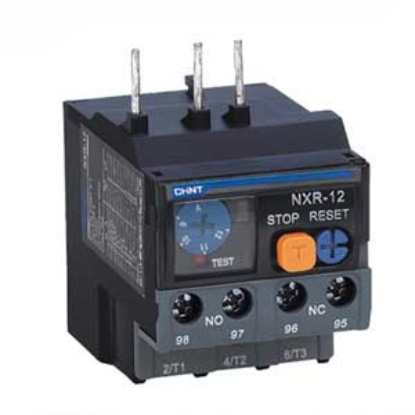

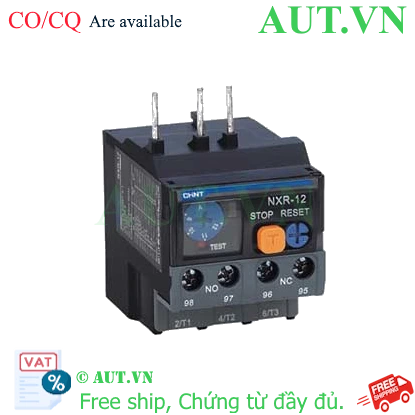

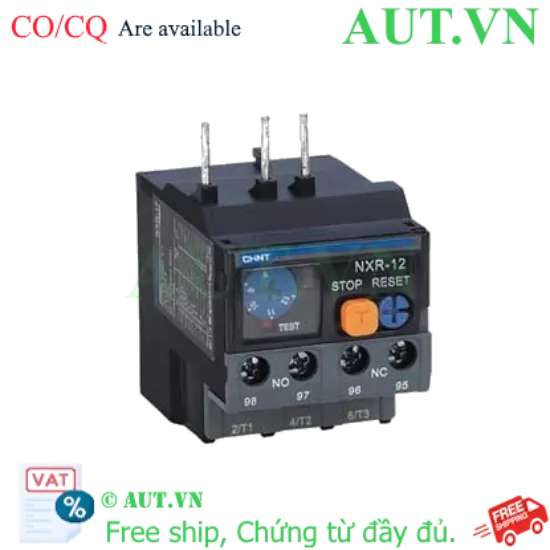

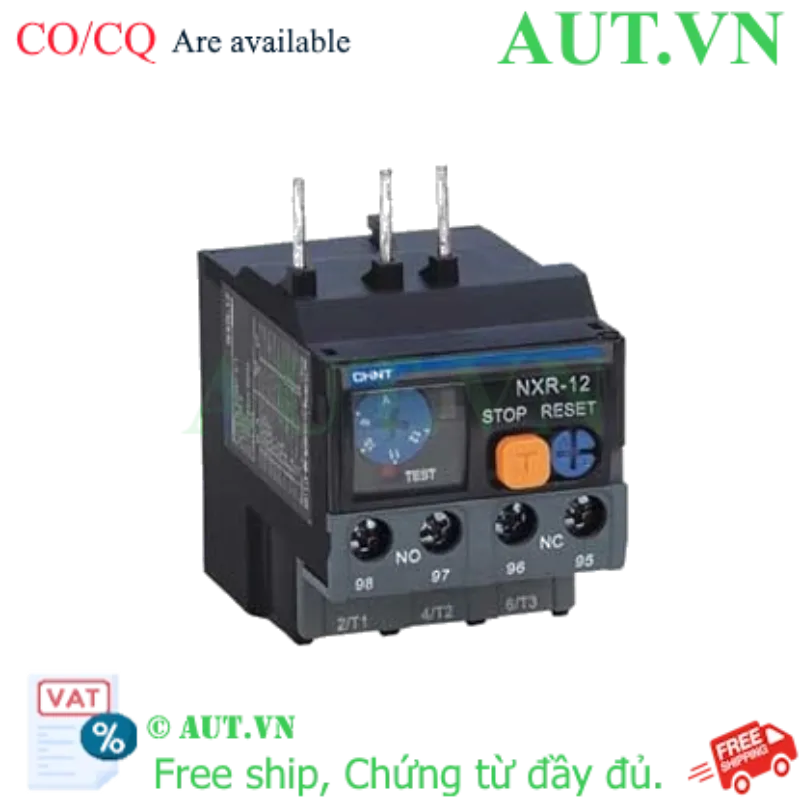

Giới thiệu Rơ le nhiệt CHINT NXR-12 (0.4-0.63A)

Rơ le nhiệt CHINT NXR-12 (0.4-0.63A) là thiết bị bảo vệ chuyên dụng cho động cơ AC 3 pha, đóng vai trò là "người gác cổng" an toàn cho hệ thống điện công nghiệp. Được phân phối chính hãng bởi AUT VN, sản phẩm này giúp phát hiện tức thì các hiện tượng quá dòng hoặc mất pha, ngắt mạch kịp thời để bảo vệ cuộn dây motor. Việc sử dụng NXR-12 giúp doanh nghiệp loại bỏ rủi ro cháy nổ, giảm thiểu thời gian dừng máy đột ngột và tiết kiệm chi phí sửa chữa đắt đỏ.

Điểm nổi bật của Rơ le nhiệt CHINT NXR-12

Độ nhạy chính xác: Phản ứng cực nhanh với các biến động bất thường của dòng điện, đảm bảo ngắt mạch an toàn trước khi motor bị hư hại.
Công nghệ bù nhiệt tiên tiến: Tự động điều chỉnh theo nhiệt độ môi trường, loại bỏ sai số do thời tiết, đảm bảo thiết bị hoạt động ổn định 24/7.
Tiếp điểm phụ linh hoạt: Tích hợp sẵn 1NO (thường mở) và 1NC (thường đóng), dễ dàng kết nối với đèn báo lỗi hoặc hệ thống PLC điều khiển trung tâm.
Thiết kế chuẩn công nghiệp: Kích thước nhỏ gọn, chuẩn module, giúp tối ưu hóa diện tích lắp đặt trong tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	NXR-12
Dải dòng định mức (Ir)	0.4A - 0.63A
Điện áp cách điện (Ui)	690V AC
Điện áp xung kích (Uimp)	6kV
Cấp bảo vệ (Tripping Class)	Class 10A
Tiếp điểm phụ	1NO + 1NC
Số cực	3 pha
Tiêu chuẩn áp dụng	IEC/EN 60947-4-1

Lợi ích khi sử dụng Rơ le nhiệt NXR-12 tại AUT VN

Khi lựa chọn Rơ le nhiệt CHINT NXR-12 từ AUT VN, quý khách hàng sẽ nhận được những giá trị thực tế:

Bảo vệ tuyệt đối motor: Loại bỏ hoàn toàn nguy cơ cháy cuộn dây do quá tải kéo dài hoặc mất pha.
An toàn cho người vận hành: Ngăn ngừa các sự cố chập cháy, đảm bảo an toàn tuyệt đối cho kỹ thuật viên.
Tiết kiệm chi phí dài hạn: Giảm chi phí thay thế động cơ và chi phí bảo trì định kỳ.
Duy trì sản xuất liên tục: Hạn chế tối đa sự cố dừng máy không mong muốn, giữ cho dây chuyền vận hành trơn tru.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý. Gắn trực tiếp Rơ le nhiệt NXR-12 vào các cực ra của Contactor CHINT dòng NXC (NXC-06M, NXC-09M, NXC-12M).
Bước 2: Đấu nối điện. Kết nối dây dẫn từ Contactor qua Rơ le nhiệt rồi dẫn tới động cơ. Đấu nối tiếp điểm phụ NO/NC vào mạch điều khiển hoặc đèn báo.
Bước 3: Cài đặt dòng điện. Sử dụng tua vít xoay núm điều chỉnh trên thân thiết bị sao cho giá trị trùng khớp với dòng điện định mức (In) ghi trên nhãn motor.
Bước 4: Kiểm tra thực tế. Vận hành thử động cơ. Nếu thiết bị nhảy (trip) bất thường, hãy kiểm tra lại tải hoặc điều chỉnh tăng nhẹ dòng cài đặt.
Bước 5: Khôi phục (Reset). Khi xảy ra sự cố, nhấn nút Reset (chế độ Manual) hoặc đợi thiết bị tự hồi phục (chế độ Auto) để khởi động lại.

Sản phẩm sử dụng chung

Để đạt hiệu quả bảo vệ cao nhất, Rơ le nhiệt NXR-12 nên được phối hợp cùng:

Contactor CHINT: Dòng NXC-06M, NXC-09M, NXC-12M để khởi động và ngắt động cơ chính xác.
CB/MCCB CHINT: Đóng vai trò bảo vệ ngắn mạch (short-circuit) cho toàn bộ hệ thống.
Phụ kiện: Thanh ray Omega và đầu cốt (crimping terminals) chất lượng cao để đảm bảo tiếp xúc điện tốt nhất.

Ứng dụng thực tế của sản phẩm

Sản phẩm là lựa chọn hàng đầu cho các hệ thống điều khiển động cơ AC 3 pha công suất nhỏ như:

Hệ thống quạt thông gió, quạt hút bụi công nghiệp.
Hệ thống băng tải mini trong các dây chuyền đóng gói, phân loại sản phẩm.
Máy bơm nước công suất thấp dùng trong nông nghiệp và dân dụng.
Các hệ thống điều hòa không khí trung tâm (HVAC) và máy làm lạnh công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt CHINT NXR-12 có bảo vệ ngắn mạch không?
Đáp: Không. Rơ le nhiệt chuyên bảo vệ quá tải và mất pha. Để bảo vệ ngắn mạch, bạn bắt buộc phải lắp thêm MCB hoặc MCCB phía trước.

2. Tôi có thể lắp NXR-12 cho Contactor hãng khác không?
Đáp: Mặc dù có thể khớp cơ khí với một số hãng, nhưng AUT VN khuyến nghị dùng đồng bộ với dòng NXC của CHINT để đảm bảo độ bền và tính chính xác tuyệt đối.

3. Tại sao rơ le nhiệt bị nhảy (trip) dù motor không quá tải?
Đáp: Có thể do 3 nguyên nhân: (1) Cài đặt dòng quá sát với dòng thực tế; (2) Nhiệt độ trong tủ điện quá cao; (3) Một pha bị sụt áp hoặc mất pha.

4. Sự khác biệt giữa Reset Auto và Manual là gì?
Đáp: Manual yêu cầu người vận hành nhấn nút Reset sau khi thiết bị nguội. Auto tự động khôi phục, phù hợp cho các hệ thống vận hành tự động hóa hoàn toàn.

5. Dải 0.4-0.63A phù hợp với motor bao nhiêu kW?
Đáp: Thường dùng cho motor cực nhỏ (thường dưới 0.2kW). Bạn cần kiểm tra chính xác dòng định mức (A) trên nhãn motor để chọn dải rơ le phù hợp nhất.

6. Làm sao để biết rơ le đang hoạt động tốt?
Đáp: Khi bình thường, tiếp điểm chính đóng. Khi sự cố, tiếp điểm NC mở ra và NO đóng lại, kích hoạt tín hiệu báo lỗi về tủ điều khiển.

7. Sản phẩm có bền trong môi trường nóng không?
Đáp: Có, nhờ công nghệ bù nhiệt và đạt chuẩn IEC/EN 60947-4-1, NXR-12 hoạt động rất ổn định trong môi trường công nghiệp khắc nghiệt.

8. AUT VN bảo hành sản phẩm này như thế nào?
Đáp: Mọi sản phẩm CHINT tại AUT VN đều được bảo hành chính hãng, cam kết 1 đổi 1 nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.

9. Có điều chỉnh dòng điện khi motor đang chạy được không?
Đáp: Có thể, nhưng để chính xác nhất, bạn nên dùng ampe kìm đo dòng thực tế và điều chỉnh khi motor ở trạng thái tải ổn định.

10. Tại sao nên chọn Rơ le nhiệt thay vì chỉ dùng CB?
Đáp: CB ngắt rất nhanh khi ngắn mạch nhưng không nhạy với quá tải nhẹ kéo dài. Rơ le nhiệt bảo vệ theo nguyên lý giãn nở, cho phép dòng khởi động cao đi qua mà không bị nhảy, bảo vệ motor bền bỉ hơn.
