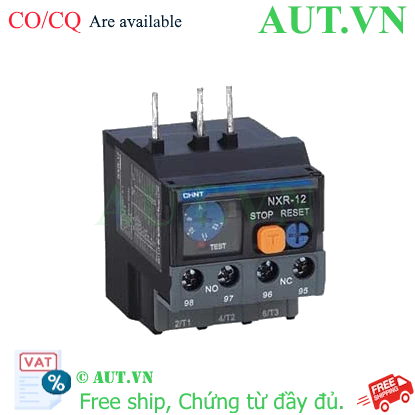

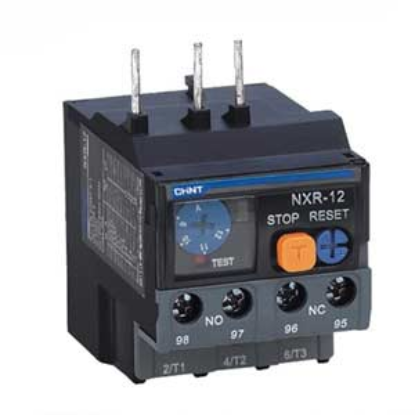

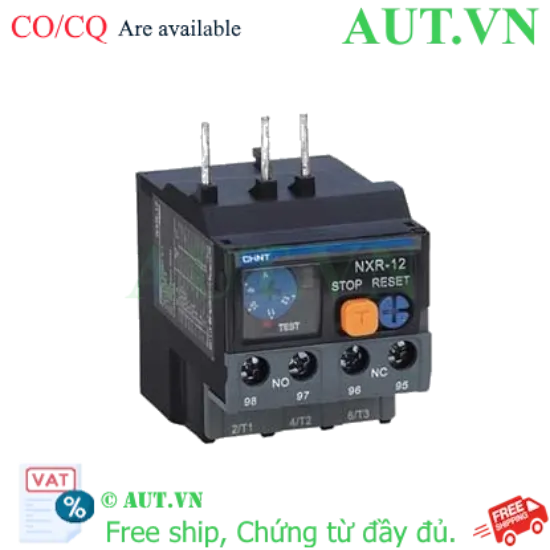

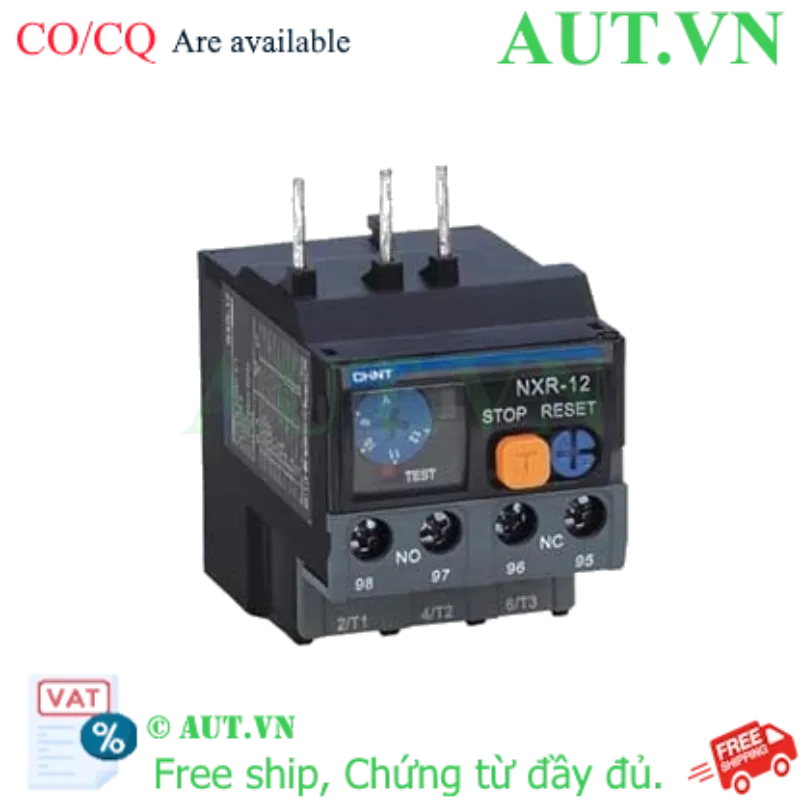

Rơ le nhiệt CHINT NXR-12 (1-1.6A) - Bảo vệ Quá tải, Chống Mất pha, Chuẩn IEC | AUT VN

Dải điều chỉnh: 1.0A - 1.6A, tùy chỉnh chính xác theo dòng định mức động cơ.
Chức năng chính: Bảo vệ động cơ AC khỏi quá tải và mất pha, ngăn ngừa cháy cuộn dây tuyệt đối.
Công nghệ: Cơ chế vi sai nhiệt 3-heater nhạy bén, hạn chế nhảy nhầm khi khởi động.
Tương thích: Lắp đặt trực tiếp cho Contactor CHINT NXC (06M, 09M, 12M).
Tiêu chuẩn: Đạt chuẩn quốc tế IEC, CE, vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-12 1-1.6A

Tải xuống mẫu

Giá cũ: 274.350 ₫

Giá bán: 219.480 ₫

Số lượng:

Rơ le nhiệt CHINT NXR-12 (1-1.6A): Giải Pháp Bảo Vệ Động Cơ AC Toàn Diện

Trong vận hành công nghiệp, động cơ điện là trái tim của hệ thống sản xuất. Tuy nhiên, các sự cố như quá tải hoặc mất pha thường xuyên xảy ra, dẫn đến cháy hỏng cuộn dây và gây thiệt hại lớn về chi phí sửa chữa cũng như thời gian dừng máy. Rơ le nhiệt CHINT NXR-12 (1-1.6A) được ra đời như một "người gác đền" tin cậy, giúp phát hiện sớm các bất thường về dòng điện để ngắt mạch kịp thời, bảo vệ tuyệt đối cho thiết bị của bạn.

Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang đến giải pháp kỹ thuật chuẩn xác và độ bền vượt trội cho mọi tủ điện điều khiển công nghiệp.

Điểm nổi bật của Rơ le nhiệt CHINT NXR-12

Công nghệ vi sai nhiệt 3-heater: Đây là điểm cốt lõi giúp NXR-12 phân biệt được giữa dòng khởi động tạm thời và dòng quá tải thực tế, hạn chế tối đa tình trạng nhảy rơ le nhầm gây gián đoạn sản xuất.
Bảo vệ kép (Quá tải & Mất pha): Không chỉ ngắt khi dòng điện tăng cao, thiết bị còn nhạy bén với hiện tượng mất pha - nguyên nhân hàng đầu khiến động cơ nóng nhanh và cháy trong thời gian ngắn.
Thiết kế module chuẩn 12AF: Tối ưu hóa không gian tủ điện, cho phép lắp ghép trực tiếp vào Contactor NXC mà không cần phụ kiện chuyển đổi phức tạp.
Chế độ Reset linh hoạt: Hỗ trợ cả hai chế độ Manual (Reset bằng tay để kiểm tra lỗi) và Auto (Tự động tái lập sau khi nguội), phù hợp với mọi quy trình vận hành.
Vật liệu cao cấp: Vỏ nhựa chống cháy, tiếp điểm bạc bền bỉ, chịu được môi trường nhiệt độ khắc nghiệt từ -35°C đến +70°C.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NXR-12 1-1.6A
Thương hiệu	CHINT
Dải dòng định mức (Setting Range)	1.0A đến 1.6A
Điện áp định mức (Ue)	690VAC (50/60Hz)
Số lượng tiếp điểm phụ	1NO (Thường mở) + 1NC (Thường đóng)
Khả năng cắt dòng (Breaking Capacity)	10A
Thiết bị tương thích (Contactor)	CHINT NXC-06M, NXC-09M, NXC-12M
Kiểu lắp đặt	Lắp trực tiếp hoặc dùng đế rời MB-1
Tiêu chuẩn kỹ thuật	IEC 60947-4-1, CE, EN
Kích thước (R x C x S)	45 x 73 x 68 mm

Lợi ích thực tế khi lắp đặt NXR-12

Loại bỏ rủi ro cháy nổ: Ngắt nguồn điện ngay lập tức khi dòng điện vượt ngưỡng cho phép, bảo vệ cuộn dây động cơ không bị nóng chảy.
Giảm thời gian downtime: Tránh việc phải quấn lại động cơ hoặc thay thế thiết bị mới, giúp dây chuyền sản xuất vận hành liên tục và ổn định.
Tối ưu chi phí vận hành: Lắp đặt dễ dàng, bảo trì thấp, tuổi thọ thiết bị kéo dài nhờ được bảo vệ chuẩn xác bởi thiết bị chính hãng.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1: Lựa chọn thiết bị: Đảm bảo bạn có Contactor CHINT dòng NXC (06M, 09M hoặc 12M) để tương thích hoàn toàn về cơ khí và điện.
Bước 2: Lắp ghép vật lý: Đẩy rơ le nhiệt NXR-12 vào các cực ra của Contactor cho đến khi khớp nối chặt chẽ và không bị rơ lắc.
Bước 3: Đấu nối dây: Kết nối dây dẫn từ Contactor qua rơ le và đi tới động cơ AC. Đấu tiếp điểm phụ (NO/NC) vào mạch điều khiển để báo lỗi hoặc ngắt cuộn hút Contactor.
Bước 4: Thiết lập dòng điện: Sử dụng tua vít xoay núm điều chỉnh trên mặt trước, chọn giá trị chính xác bằng với dòng định mức (In) ghi trên nhãn động cơ (ví dụ: 1.2A).
Bước 5: Vận hành thử: Bật nguồn và theo dõi dòng điện thực tế bằng ampe kìm, kiểm tra nút Reset để đảm bảo thiết bị hoạt động đúng chức năng.

Sản phẩm sử dụng chung (Compatible Products)

Để đạt hiệu quả bảo vệ cao nhất, Rơ le nhiệt CHINT NXR-12 nên được phối hợp cùng:

Công tắc tơ (Contactor): CHINT NXC-06M, NXC-09M, NXC-12M.
Phụ kiện lắp đặt: Đế lắp rời MB-1 (dành cho trường hợp lắp độc lập không qua contactor).
Thiết bị đóng cắt: MCB CHINT để bảo vệ ngắn mạch (short-circuit) cho toàn hệ thống.

Ứng dụng thực tế của sản phẩm

Hệ thống cấp thoát nước: Bảo vệ máy bơm nước dân dụng và công nghiệp khỏi tình trạng kẹt cánh quạt gây quá tải.
Thông gió và làm mát: Sử dụng cho các hệ thống quạt hút, quạt đẩy công nghiệp trong nhà xưởng, tòa nhà.
Truyền động băng tải: Bảo vệ động cơ băng tải trong các dây chuyền đóng gói, phân loại sản phẩm tự động.
Máy nén khí: Bảo vệ các máy nén khí cỡ nhỏ khỏi sự cố sụt áp hoặc mất pha gây cháy máy.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn Rơ le nhiệt CHINT NXR-12 thay vì các loại rẻ tiền không thương hiệu?

NXR-12 sử dụng công nghệ vi sai nhiệt 3-heater, cho độ chính xác cực cao và không bị nhảy nhầm khi động cơ khởi động (dòng khởi động cao), điều mà các dòng rẻ tiền thường gặp phải.

2. Dải dòng 1-1.6A có thể bảo vệ động cơ bao nhiêu kW?

Điều này phụ thuộc vào điện áp (220V hay 380V). Thông thường, dải 1-1.6A dùng cho các động cơ AC công suất nhỏ (thường dưới 1.5kW tùy điện áp). Bạn hãy kiểm tra dòng định mức (In) trên nhãn động cơ để chọn dải phù hợp nhất.

3. Tôi có thể lắp NXR-12 cho Contactor hãng Schneider hay LS không?

Về lý thuyết có thể nếu cùng kích thước, nhưng AUT VN khuyến cáo dùng đúng với Contactor CHINT NXC để đảm bảo độ khít, tiếp xúc điện tốt nhất và an toàn tuyệt đối cho hệ thống.

4. Làm sao để biết rơ le nhiệt đã tác động (nhảy)?

Khi xảy ra sự cố quá tải, nút Reset sẽ bật ra và tiếp điểm phụ NC sẽ mở ra, ngắt mạch điều khiển. Bạn có thể đấu thêm đèn báo vào tiếp điểm NO để nhận biết lỗi từ xa.

5. Chế độ Reset "Auto" và "Manual" khác nhau thế nào?

Manual yêu cầu kỹ thuật viên nhấn nút sau khi xử lý sự cố, giúp kiểm soát an toàn. Auto sẽ tự đóng lại khi thanh nhiệt nguội đi, phù hợp cho các hệ thống vận hành tự động hoàn toàn.

6. Rơ le nhiệt có bảo vệ được ngắn mạch không?

Không. Rơ le nhiệt chỉ bảo vệ Quá tải và Mất pha. Để bảo vệ ngắn mạch, bạn bắt buộc phải lắp thêm MCB hoặc Cầu chì phía trước Contactor.

7. Hiện tượng mất pha là gì và NXR-12 xử lý ra sao?

Mất pha là khi một trong ba pha nguồn bị ngắt. Khi đó, 2 pha còn lại sẽ gánh tải, làm dòng điện tăng vọt. NXR-12 sẽ phát hiện sự mất cân bằng nhiệt giữa các thanh heater và ngắt mạch ngay lập tức để cứu động cơ.

8. Tôi mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?

Có, AUT VN cung cấp đội ngũ kỹ thuật chuyên sâu tư vấn chọn dải dòng phù hợp và hướng dẫn đấu nối chi tiết cho mọi khách hàng.

9. Sản phẩm này có bền trong môi trường ẩm ướt không?

Sản phẩm có độ bền cao, nhưng để tối ưu, bạn nên lắp trong tủ điện có cấp bảo vệ IP (ví dụ IP42, IP54) để tránh oxy hóa tiếp điểm và bụi bẩn.

10. Làm thế nào để phân biệt Rơ le nhiệt CHINT chính hãng?

Hàng chính hãng tại AUT VN có tem nhãn rõ ràng, bao bì chuẩn, đầy đủ chứng chỉ CO/CQ và đường nét gia công tinh xảo, không có nhựa thừa hay sai sót về chữ viết.

Nguồn tham khảo: CHINT Global
