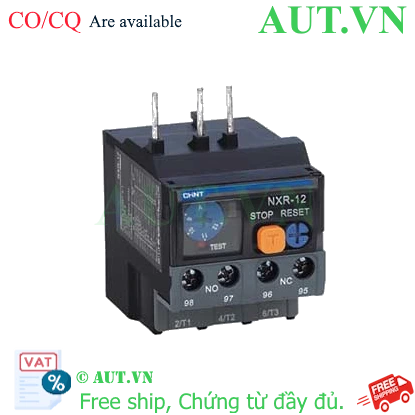

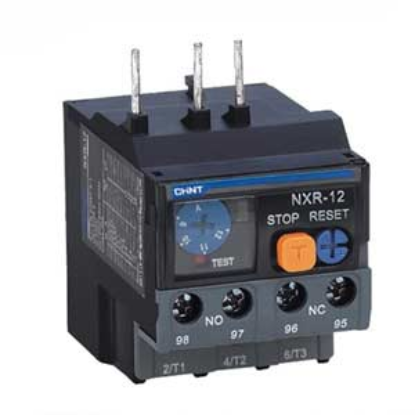

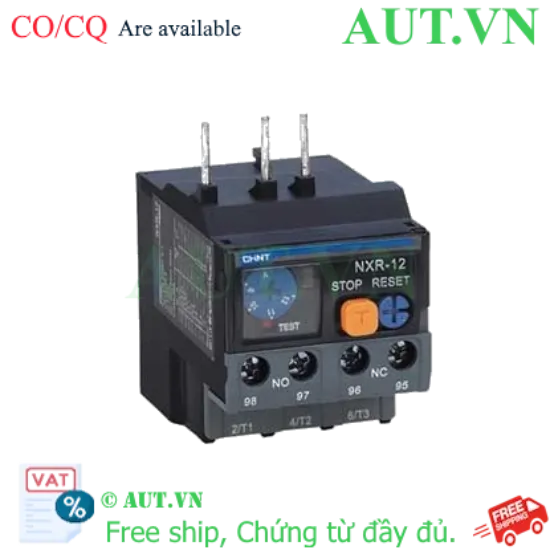

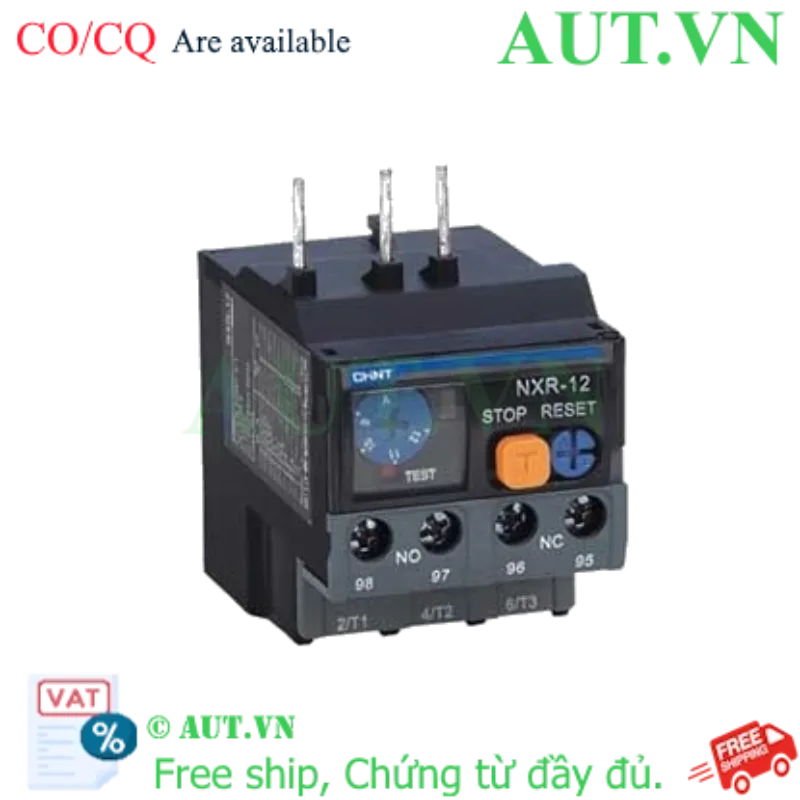

Rơ le nhiệt CHINT NXR-12 0.63-1A | Chống Quá Tải, Mất Pha, Siêu Bền - AUT VN
- Dải dòng bảo vệ: 0.63 - 1A, chuyên dụng cho động cơ công suất nhỏ.
- Chức năng chính: Chống quá tải và bảo vệ mất pha, ngăn ngừa cháy cuộn dây động cơ.
- Độ tương thích: Lắp đặt chuẩn xác cho Contactor CHINT dòng NXC-06M, NXC-09M, NXC-12M.
- Công nghệ vượt trội: Cảm biến 3-heater (vi sai nhiệt) phản ứng cực nhanh và chính xác.
- Tiêu chuẩn quốc tế: Đạt chứng nhận CE, IEC 60947-4-1, đảm bảo vận hành an toàn trong môi trường công nghiệp.
Giá cũ:
274.350 ₫
219.480 ₫
Giới thiệu Rơ le nhiệt CHINT NXR-12 0.63-1A
Trong hệ thống điện công nghiệp, động cơ công suất nhỏ thường dễ bị tổn thương bởi những biến động nhỏ của dòng điện. Rơ le nhiệt CHINT NXR-12 0.63-1A đóng vai trò là "lá chắn" bảo vệ, chuyên dụng để phát hiện tình trạng quá tải hoặc mất pha, từ đó ngắt mạch kịp thời để bảo vệ thiết bị. Với uy tín từ thương hiệu CHINT toàn cầu, sản phẩm được AUT VN phân phối chính hãng, mang lại sự an tâm tuyệt đối cho các kỹ sư điện và chủ doanh nghiệp.
Điểm nổi bật của Rơ le nhiệt NXR-12 0.63-1A
- Hệ thống bảo vệ toàn diện: Không chỉ chống quá tải, thiết bị còn có khả năng phát hiện mất pha, loại bỏ rủi ro cháy động cơ do mất cân bằng pha.
- Công nghệ 3-heater tiên tiến: Sử dụng 3 phần tử nhiệt lưỡng kim độc lập, giúp đo lường chính xác dòng điện trên từng pha, tăng độ nhạy và tốc độ ngắt mạch.
- Thiết kế Module thông minh: Tương thích hoàn hảo với dòng Contactor NXC của CHINT, giúp tối ưu không gian tủ điện và lắp đặt nhanh chóng.
- Vận hành linh hoạt: Tích hợp nút Reset với hai chế độ Manual (Thủ công) và Auto (Tự động), đáp ứng mọi yêu cầu vận hành khắt khe.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model |
NXR-12 0.63-1A |
| Dải dòng điều chỉnh |
0.63A đến 1A |
| Công nghệ cảm biến |
3-heater (Bi-metal differential temperature) |
| Số tiếp điểm phụ |
1NO (Thường mở) + 1NC (Thường đóng) |
| Điện áp định mức (Ue) |
690VAC - 50/60Hz |
| Kích thước khung (Frame size) |
12AF |
| Tiêu chuẩn chất lượng |
CE, IEC 60947-4-1, EN |
Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-12
Việc lắp đặt Rơ le nhiệt NXR-12 không đơn thuần là tuân thủ kỹ thuật mà là chiến lược tối ưu chi phí cho doanh nghiệp:
- Bảo vệ tài sản: Loại bỏ nguy cơ cháy cuộn dây động cơ, tránh chi phí sửa chữa hoặc thay mới đắt đỏ.
- Đảm bảo tiến độ sản xuất: Giảm thiểu thời gian dừng máy ngoài ý muốn (downtime), duy trì hiệu suất làm việc liên tục.
- An toàn lao động: Ngăn ngừa sự cố chập cháy, đảm bảo an toàn tuyệt đối cho kỹ thuật viên vận hành.
- Độ bền công nghiệp: Vỏ nhựa cao cấp, chịu nhiệt tốt, hoạt động ổn định trong môi trường bụi bẩn và nhiệt độ cao.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp ghép cơ khí - Gắn Rơ le nhiệt NXR-12 vào chân dưới của Contactor CHINT dòng NXC (06M, 09M hoặc 12M) cho đến khi khớp hoàn toàn.
- Bước 2: Cài đặt dòng định mức - Xem dòng điện định mức (In) trên nhãn động cơ. Xoay núm điều chỉnh trên mặt Rơ le về đúng giá trị trong khoảng 0.63-1A.
- Bước 3: Đấu nối điện - Nối dây từ Contactor vào cực đầu vào rơ le, và từ đầu ra rơ le tới động cơ. Đấu nối tiếp điểm phụ (NO/NC) vào mạch điều khiển báo lỗi.
- Bước 4: Kiểm tra và vận hành - Nhấn nút "Test" để giả lập sự cố. Nếu tiếp điểm nhảy đúng, hệ thống đã sẵn sàng vận hành.
Sản phẩm sử dụng chung
Để đạt hiệu quả bảo vệ cao nhất, Rơ le nhiệt NXR-12 nên được phối hợp cùng các dòng Contactor sau:
- Contactor CHINT NXC-06M: Phù hợp cho các tải siêu nhỏ.
- Contactor CHINT NXC-09M: Lựa chọn cân bằng cho tải trung bình.
- Contactor CHINT NXC-12M: Đảm bảo khả năng đóng cắt mạnh mẽ, bền bỉ.
Ứng dụng thực tế của sản phẩm
Rơ le nhiệt NXR-12 0.63-1A là giải pháp tối ưu cho các thiết bị công suất nhỏ:
- Hệ thống bơm nước mini, bơm tăng áp cho hộ gia đình và văn phòng.
- Quạt hút mùi, quạt thông gió công nghiệp cỡ nhỏ.
- Băng tải mini trong các dây chuyền đóng gói sản phẩm.
- Máy nén khí mini và các thiết bị tự động hóa trong phòng thí nghiệm.
FAQ - Giải đáp thắc mắc thường gặp
- Q1: Rơ le nhiệt NXR-12 0.63-1A có thực sự bảo vệ được mất pha không?
A: Có. Nhờ công nghệ vi sai nhiệt 3-heater, khi một pha bị mất, sự chênh lệch nhiệt độ giữa các thanh lưỡng kim sẽ khiến rơ le nhảy (trip) ngay lập tức.
- Q2: Tôi có thể lắp NXR-12 lên Contactor hãng khác như Schneider hay LS?
A: Sản phẩm được thiết kế chuẩn cho CHINT NXC. Để đảm bảo độ khít cơ khí và an toàn vận hành, AUT VN khuyến khích bạn dùng đồng bộ với Contactor CHINT.
- Q3: Cách điều chỉnh dải dòng chính xác nhất là gì?
A: Bạn hãy nhìn vào nhãn thông số (Nameplate) của động cơ. Ví dụ dòng định mức là 0.8A, hãy vặn núm điều chỉnh về đúng vạch 0.8A trên thiết bị.
- Q4: Tại sao nên chọn công nghệ 3-heater thay vì rơ le nhiệt thường?
A: Công nghệ 3-heater cảm nhận dòng điện trên cả 3 pha độc lập, giúp phát hiện sự cố nhanh hơn và chính xác hơn nhiều so với loại rơ le thông thường.
- Q5: Khi rơ le nhảy (trip), tôi nên làm gì?
A: Tuyệt đối không nhấn Reset ngay. Hãy kiểm tra nguyên nhân (kẹt cơ, mất nguồn một pha, quá tải) và xử lý triệt để trước khi Reset để tránh làm cháy động cơ.
- Q6: Sản phẩm có đầy đủ giấy tờ CO/CQ không?
A: AUT VN cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ).
- Q7: Dải 0.63-1A tương ứng với động cơ bao nhiêu kW?
A: Thông thường dải này dành cho động cơ công suất rất nhỏ, thường dưới 0.37kW (khoảng 0.5HP) tùy vào điện áp.
- Q8: Chế độ Reset Auto và Manual khác nhau như thế nào?
A: Manual yêu cầu con người nhấn nút Reset sau sự cố; Auto cho phép rơ le tự reset khi nhiệt độ thanh lưỡng kim giảm xuống mức an toàn.
- Q9: Tuổi thọ của Rơ le nhiệt CHINT là bao lâu?
A: Trong điều kiện vận hành đúng, sản phẩm có tuổi thọ cơ khí hàng triệu lần đóng cắt và bền bỉ trong nhiều năm.
- Q10: Mua Rơ le nhiệt CHINT NXR-12 chính hãng ở đâu giá tốt nhất?
A: Bạn có thể đặt mua trực tiếp tại aut.vn để nhận giá chiết khấu tốt nhất và hỗ trợ kỹ thuật chuyên sâu từ chuyên gia.
Nguồn tham khảo kỹ thuật: CHINT Global Official
Tại AUT VN, chúng tôi cung cấp không chỉ thiết bị, mà là giải pháp an toàn điện tối ưu cho mọi công trình.
