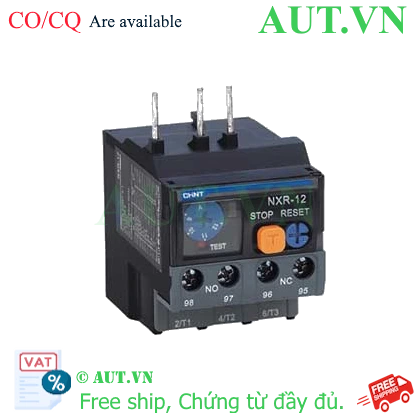

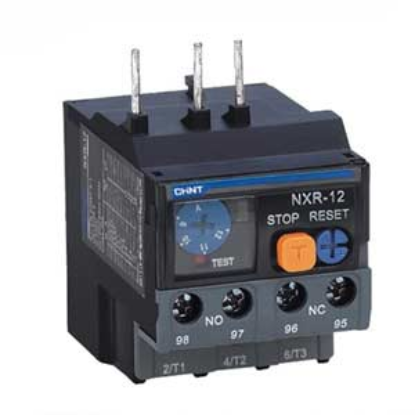

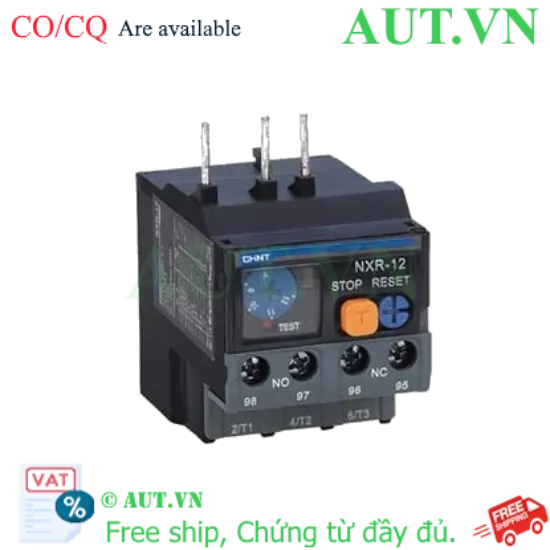

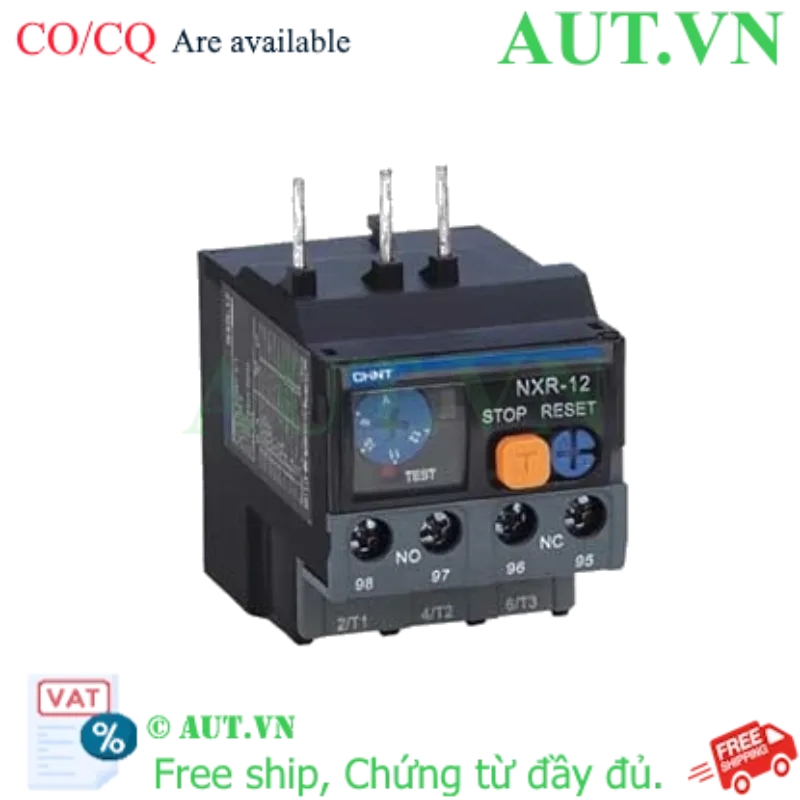

Rơ le nhiệt CHINT NXR-12 (0.16-0.25A) - Chống Quá Tải, Mất Pha, Bảo Vệ Motor Siêu Nhạy | AUT VN

Dải điều chỉnh: 0.16A - 0.25A (Chuyên dụng cho động cơ công suất siêu nhỏ).
Chức năng: Tự động ngắt mạch khi quá tải hoặc mất pha, chống cháy cuộn dây motor.
Tương thích: Lắp ghép trực tiếp với Contactor CHINT NXC-06M, 09M, 12M.
Vận hành: Tùy chọn Reset Tự động (Auto) hoặc Thủ công (Manual) linh hoạt.
Tiêu chuẩn: Đạt chuẩn quốc tế IEC/EN 60947-4-1, đảm bảo an toàn tuyệt đối.

nhà chế tạo: Chint

SKU: NXR-12 0.16-0.25A

Tải xuống mẫu

Giá cũ: 274.350 ₫

Giá bán: 219.480 ₫

Số lượng:

Giới thiệu Rơ le nhiệt CHINT NXR-12 (0.16-0.25A)

Rơ le nhiệt CHINT NXR-12 0.16-0.25A là thiết bị bảo vệ thiết yếu cho các động cơ điện công suất nhỏ, được phân phối chính hãng bởi AUT VN. Trong hệ thống điện công nghiệp, rơ le nhiệt đóng vai trò là "lá chắn an toàn", tự động phát hiện và ngắt nguồn điện khi dòng điện tăng cao bất thường (quá tải) hoặc khi xảy ra sự cố mất pha. Việc lắp đặt NXR-12 giúp doanh nghiệp bảo vệ tài sản, giảm thiểu rủi ro cháy nổ và đảm bảo dây chuyền sản xuất vận hành liên tục, tránh những tổn thất chi phí do hư hỏng motor.

Điểm nổi bật của Rơ le nhiệt CHINT NXR-12

Công nghệ 3 thanh nhiệt (3 Heaters): Hệ thống cảm biến nhiệt độ siêu nhạy, phản ứng tức thì với các biến động dòng điện, bảo vệ cuộn dây động cơ khỏi tình trạng quá nhiệt.
Thiết kế Module thông minh: Khả năng lắp ghép trực tiếp vào dòng Contactor CHINT NXC mà không cần phụ kiện trung gian, giúp tối ưu diện tích tủ điện và giảm sai sót trong đấu nối.
Độ bền công nghiệp: Vỏ nhựa kỹ thuật cao cấp, chịu nhiệt, cách điện tốt và chống va đập, hoạt động ổn định trong môi trường nhà xưởng khắc nghiệt.
Tinh chỉnh chính xác: Núm xoay điều chỉnh dải dòng từ 0.16A đến 0.25A cho phép thiết lập thông số khớp tuyệt đối với dòng định mức của motor, hạn chế tối đa tình trạng nhảy rơ le sai.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NXR-12
Dải dòng điện điều chỉnh	0.16A - 0.25A
Số cực (Poles)	3 Cực
Tiếp điểm phụ	1NO (Thường mở) + 1NC (Thường đóng)
Điện áp cách điện (Ui)	690VAC
Tần số định mức	50/60Hz
Tiêu chuẩn vận hành	IEC/EN 60947-4-1
Thiết bị tương thích	Contactor NXC-06M, NXC-09M, NXC-12M

Nguồn tham khảo: CHINT Global

Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-12

Tiết kiệm chi phí bảo trì: Loại bỏ rủi ro cháy motor, giảm chi phí quấn lại cuộn dây hoặc thay thế thiết bị mới.
An toàn tuyệt đối: Ngăn ngừa chập cháy điện, bảo vệ an toàn cho kỹ thuật viên và toàn bộ hệ thống điều khiển.
Tăng tuổi thọ thiết bị: Độ nhạy cao và sai số thấp giúp motor vận hành trong ngưỡng an toàn, không gây ngắt quãng không mong muốn.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1: Lắp đặt cơ khí - Gắn các chân cắm của rơ le NXR-12 vào đầu ra của Contactor NXC. Siết chặt vít để tránh hiện tượng mô-vê gây phát nhiệt cục bộ.
Bước 2: Cài đặt dòng định mức - Tra cứu dòng điện định mức (In) trên nhãn motor. Xoay núm điều chỉnh trên mặt rơ le về đúng giá trị In này.
Bước 3: Thiết lập chế độ Reset - Chọn Manual (H) để yêu cầu kiểm tra lỗi trước khi khởi động lại; hoặc chọn Auto (A) để hệ thống tự reset sau khi nguội.
Bước 4: Kiểm tra vận hành - Cấp nguồn và nhấn nút 'Test' để xác nhận tiếp điểm NC đã ngắt cuộn hút Contactor chính xác.

Sản phẩm sử dụng chung (isRelatedTo)

Để tạo thành bộ khởi động từ hoàn chỉnh, Rơ le nhiệt NXR-12 nên phối hợp cùng:

Contactor CHINT NXC-06M
Contactor CHINT NXC-09M
Contactor CHINT NXC-12M

Ứng dụng thực tế của sản phẩm (PropertyValue)

Với dải dòng siêu nhỏ (0.16-0.25A), sản phẩm là lựa chọn tối ưu cho:

Hệ thống quạt thông gió mini, quạt tản nhiệt cho tủ điện, server.
Bơm tuần hoàn nước quy mô nhỏ trong hệ thống HVAC.
Băng tải mini, hệ thống cấp phôi tự động trong máy đóng gói.
Các thiết bị thí nghiệm điện và máy công cụ mini trong phòng Lab.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt NXR-12 0.16-0.25A dùng cho motor công suất bao nhiêu?
Sản phẩm dùng cho motor có dòng định mức nằm trong khoảng 0.16A đến 0.25A. Bạn hãy xem thông số "A" trên nhãn motor để chọn model chính xác.

2. Tại sao nên chọn chế độ Reset Manual thay vì Auto?
Chế độ Manual buộc người vận hành phải kiểm tra nguyên nhân gây quá tải (như kẹt cơ) trước khi khởi động lại, tránh việc motor bị cháy liên tục do cố tình chạy khi có lỗi.

3. Sản phẩm này có bảo vệ được ngắn mạch không?
Không. Rơ le nhiệt chỉ bảo vệ quá tải và mất pha. Để bảo vệ ngắn mạch, bạn cần lắp thêm MCB hoặc Cầu chì phía trước.

4. Tôi có thể lắp NXR-12 cho Contactor của hãng khác không?
AUT VN khuyến cáo dùng đúng Contactor CHINT NXC để đảm bảo độ khít cơ khí và tiếp xúc điện an toàn nhất.

5. Tiếp điểm NO và NC được đấu nối như thế nào?
Tiếp điểm NC đấu nối tiếp với cuộn hút Contactor để ngắt nguồn khi lỗi. Tiếp điểm NO thường nối với đèn báo lỗi hoặc còi hú để cảnh báo.

6. Làm sao để phân biệt rơ le nhiệt CHINT chính hãng tại AUT VN?
Hàng chính hãng có tem nhãn sắc nét, vỏ nhựa nhẵn, đầy đủ chứng từ CO/CQ và được bảo hành chính thức bởi AUT VN.

7. Tại sao rơ le bị nhảy dù motor không nóng?
Có thể do cài đặt dòng quá sát với thực tế hoặc môi trường xung quanh quá nóng. Hãy thử tăng nhẹ giá trị điều chỉnh lên khoảng 5-10%.

8. Tuổi thọ của rơ le nhiệt NXR-12 là bao lâu?
Nếu lắp đúng kỹ thuật và môi trường sạch, sản phẩm có tuổi thọ cơ khí lên đến hàng triệu lần đóng ngắt.

9. Có thể thay thế dải 0.16-0.25A bằng dải 0.63-1A không?
Tuyệt đối không. Dải dòng quá rộng sẽ làm mất độ nhạy, khiến motor bị cháy trước khi rơ le kịp tác động.

10. AUT VN có bán lẻ rơ le nhiệt hay chỉ bán theo bộ?
AUT VN cung cấp cả bán lẻ và bán theo bộ để quý khách linh hoạt thay thế hoặc lắp mới.

11. Rơ le nhiệt NXR-12 có chống mất pha không?
Có, thiết bị có khả năng phát hiện sự mất cân bằng pha hoặc mất pha và ngắt mạch để bảo vệ motor không bị cháy.

12. Thời gian tác động của rơ le là bao lâu?
Thời gian tác động phụ thuộc vào mức độ quá tải, tuân theo đặc tính thời gian - dòng điện của chuẩn IEC.
