Tại sao rơ le nhiệt NXR-12 tự động nhảy (Trip)?

Nguyên nhân thường do động cơ quá tải, kẹt cơ khí hoặc nguồn điện bị mất pha/sụt áp.

Cách cài đặt dòng điện cho rơ le nhiệt NXR-12?

Cài đặt bằng đúng dòng định mức (In) trên nhãn động cơ hoặc cao hơn 5-10% đối với động cơ khởi động nặng.

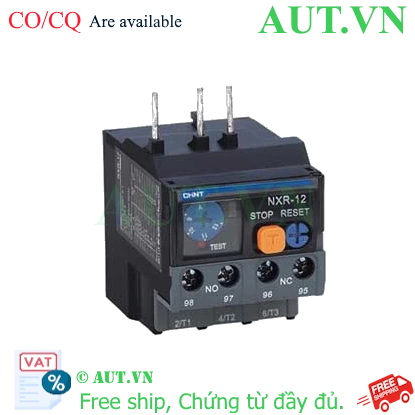

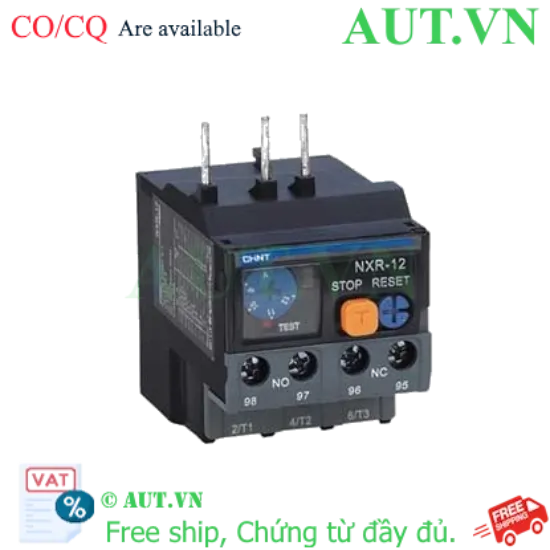

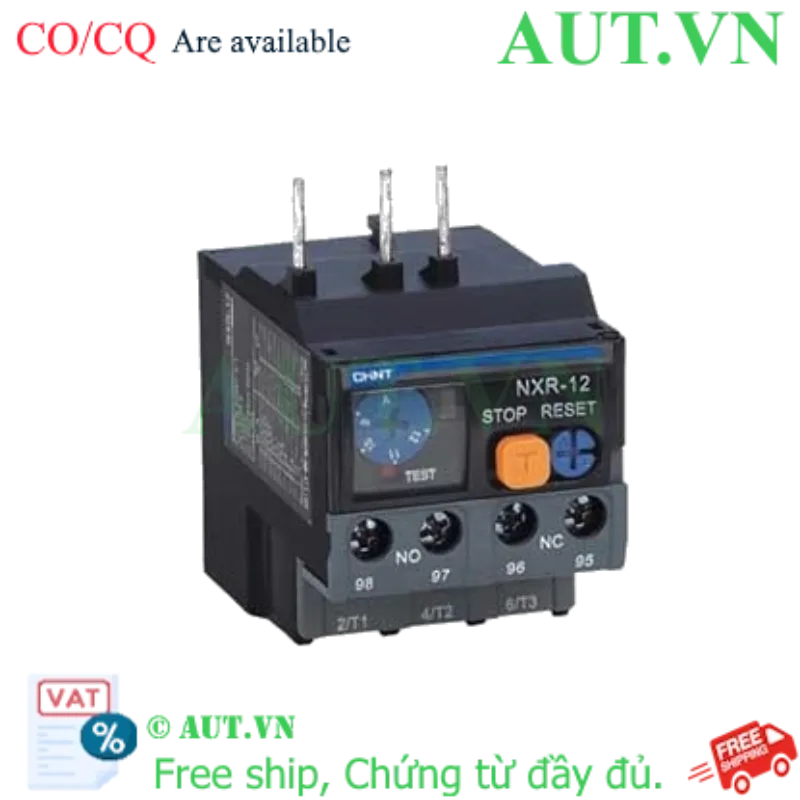

Rơ le nhiệt CHINT NXR-12 (1.6-2.5A) - Bảo vệ quá tải, Chống mất pha | AUT VN

Dải dòng điều chỉnh: 1.6A - 2.5A, chuyên dụng cho động cơ công suất nhỏ.
Chức năng bảo vệ: Chống quá tải, bảo vệ mất pha và kẹt rotor cực nhạy.
Độ chính xác: Cấp bảo vệ Class 10A theo tiêu chuẩn IEC/EN 60947-4-1.
Khả năng tương thích: Lắp đặt trực tiếp với Contactor CHINT dòng NXC (06M, 09M, 12M).
Cam kết: Hàng chính hãng CHINT, đầy đủ CO/CQ từ AUT VN.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-12 1.6-2.5A

Tải xuống mẫu

Giá cũ: 274.350 ₫

Giá bán: 219.480 ₫

Giới thiệu Rơ le nhiệt CHINT NXR-12 (1.6-2.5A)

Trong vận hành hệ thống điện công nghiệp, động cơ điện được ví như 'trái tim' của dây chuyền sản xuất. Tuy nhiên, các sự cố như quá tải, mất pha hoặc kẹt rotor là những mối nguy hiểm tiềm ẩn có thể gây cháy cuộn dây, làm hư hỏng hoàn toàn động cơ và gây đình trệ sản xuất. Rơ le nhiệt CHINT NXR-12 (1.6-2.5A) chính là giải pháp 'lá chắn' chuyên dụng, giúp tự động ngắt mạch ngay khi phát hiện dòng điện vượt ngưỡng an toàn, đảm bảo thiết bị luôn vận hành bền bỉ và ổn định nhất.

Điểm nổi bật của Rơ le nhiệt CHINT NXR-12

Công nghệ cảm biến vi sai nhiệt tiên tiến: Tích hợp 3 thanh nhiệt nhạy bén, giúp phát hiện tức thì sự mất cân bằng dòng điện giữa các pha, ngăn chặn triệt để hiện tượng quá nhiệt cục bộ.
Độ chính xác Class 10A: Đạt tiêu chuẩn vàng cho các ứng dụng khởi động thông thường, giúp loại bỏ tình trạng nhảy (trip) nhầm khi khởi động nhưng phản ứng cực nhanh khi có sự cố thực tế.
Điều chỉnh dòng linh hoạt: Núm xoay tinh chỉnh dải dòng từ 1.6A đến 2.5A, cho phép kỹ thuật viên thiết lập mức bảo vệ chuẩn xác theo dòng định mức của từng loại động cơ.
Thiết kế bền bỉ, chuẩn công nghiệp: Vỏ nhựa kỹ thuật cao cấp chống cháy, chịu nhiệt tốt, đáp ứng các chứng chỉ quốc tế khắt khe như CE và IEC.
Chế độ Reset linh hoạt: Hỗ trợ Reset (Thủ công/Tự động), giúp đưa hệ thống trở lại vận hành nhanh chóng sau khi sự cố đã được xử lý.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Model	NXR-12
Dải dòng định mức điều chỉnh	1.6A - 2.5A
Số pha	3 Pha
Tiếp điểm phụ	1 NO (Thường mở) + 1 NC (Thường đóng)
Điện áp định mức (Ue)	Tối đa 690VAC
Cấp bảo vệ (Trip Class)	10A
Thiết bị lắp kèm	Contactor CHINT NXC-06M, NXC-09M, NXC-12M
Tiêu chuẩn áp dụng	IEC/EN 60947-4-1

Nguồn tham khảo kỹ thuật: CHINT Global Official

Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-12

Tối ưu hóa chi phí: Ngăn ngừa rủi ro cháy cuộn dây động cơ, giúp tiết kiệm chi phí thay thế hoặc quấn lại motor đắt tiền.
Duy trì hiệu suất sản xuất: Giảm thiểu thời gian dừng máy ngoài ý muốn (downtime), đảm bảo dây chuyền vận hành liên tục.
An toàn cho con người: Bảo vệ người vận hành khỏi các nguy cơ cháy nổ điện trong tủ điều khiển.
Lắp đặt nhanh chóng: Thiết kế dạng module hóa, khớp hoàn toàn với Contactor CHINT mà không cần phụ kiện chuyển đổi phức tạp.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp ráp cơ khí: Gắn rơ le nhiệt NXR-12 vào phía dưới các tiếp điểm chính của Contactor (NXC-06M, NXC-09M hoặc NXC-12M) bằng chốt cài cố định.
Bước 2 - Đấu nối điện: Nối 3 pha nguồn từ Contactor vào đầu trên rơ le; đầu ra của rơ le nối trực tiếp vào 3 cực của động cơ.
Bước 3 - Cài đặt dòng bảo vệ: Kiểm tra dòng định mức (In) trên nhãn động cơ. Xoay núm điều chỉnh trên rơ le về đúng giá trị In (có thể tăng 5-10% nếu động cơ khởi động nặng).
Bước 4 - Cấu hình mạch điều khiển: Sử dụng tiếp điểm NC (95-96) nối tiếp với cuộn hút Contactor để ngắt mạch tự động khi có sự cố; dùng tiếp điểm NO (97-98) để đấu đèn hoặc còi báo lỗi.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu quả bảo vệ tối ưu, Rơ le nhiệt CHINT NXR-12 nên được kết hợp cùng:

Contactor CHINT dòng NXC: Các model NXC-06M, NXC-09M, NXC-12M để đảm bảo độ khít cơ khí.
Thiết bị bảo vệ ngắn mạch: MCB hoặc MCCB CHINT để bảo vệ toàn diện hệ thống.
Phụ kiện tủ điện AUT VN: Nút nhấn Start/Stop, đèn báo pha, dây cos chuyên dụng.

Ứng dụng thực tế (PropertyValue)

Với dải dòng 1.6A - 2.5A, sản phẩm là lựa chọn lý tưởng cho các động cơ công suất nhỏ trong:

Hệ thống bơm: Máy bơm nước công nghiệp nhỏ, bơm tăng áp 3 pha.
Hệ thống thông gió: Quạt hút bụi nhà xưởng, quạt thông gió, hệ thống HVAC.
Máy móc sản xuất: Băng tải mini, máy nén khí nhỏ, máy tiện, máy phay CNC.
Tự động hóa: Các hệ thống cánh tay robot nhỏ hoặc máy đóng gói tự động.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt NXR-12 khác gì với Aptomat (MCB)?
MCB chủ yếu bảo vệ ngắn mạch và quá tải mức cao. NXR-12 chuyên sâu hơn trong việc bảo vệ quá tải theo đặc tính nhiệt của động cơ và có khả năng bảo vệ mất pha.

2. Tại sao rơ le nhiệt của tôi thường xuyên bị nhảy (Trip)?
Có thể do động cơ đang bị quá tải, kẹt cơ khí (vòng bi, vật cản) hoặc nguồn điện đầu vào bị mất pha/sụt áp.

3. Tôi nên cài đặt dòng điện bảo vệ bao nhiêu là chuẩn nhất?
Bạn nên cài đặt đúng bằng dòng định mức (In) ghi trên nhãn động cơ. Nếu động cơ khởi động tải nặng, có thể tăng lên khoảng 1.05 - 1.1 lần In.

4. Sản phẩm này có dùng được cho động cơ 1 pha không?
Có thể, nhưng bạn cần đấu nối dây pha đi vòng qua cả 3 thanh nhiệt (nối tiếp) để đảm bảo rơ le nhận diện đúng và không ngắt nhầm.

5. Nút Reset trên rơ le có tác dụng gì?
Khi rơ le tác động (Trip), nút Reset dùng để đưa các tiếp điểm về trạng thái ban đầu sau khi bạn đã khắc phục xong sự cố.

6. Tôi có thể lắp NXR-12 với Contactor hãng khác không?
Có thể nếu cùng kích thước chân cắm, nhưng AUT VN khuyên dùng Contactor CHINT NXC để đạt độ ổn định và tránh phát sinh nhiệt tại điểm tiếp xúc.

7. Tuổi thọ của rơ le nhiệt CHINT NXR-12 là bao lâu?
Trong điều kiện lắp đặt và vận hành tiêu chuẩn, sản phẩm có độ bền cực cao, có thể hoạt động ổn định trên 10 năm.

8. Làm sao để phân biệt hàng chính hãng tại AUT VN?
Sản phẩm tại AUT VN luôn có đầy đủ tem nhãn, bao bì chuẩn hãng và cung cấp hóa đơn, chứng chỉ CO/CQ khi khách hàng yêu cầu.

9. Class 10A nghĩa là gì?
Đây là cấp tác động, nghĩa là rơ le sẽ ngắt mạch trong vòng 10 giây khi dòng điện đạt mức 6 lần dòng định mức, phù hợp cho đa số động cơ công nghiệp.

10. Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
Chắc chắn rồi! Đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ sơ đồ đấu nối và tư vấn chọn dải dòng qua Hotline/Zalo: 0968.053.025.
