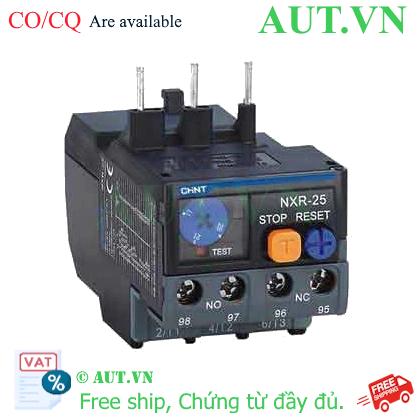

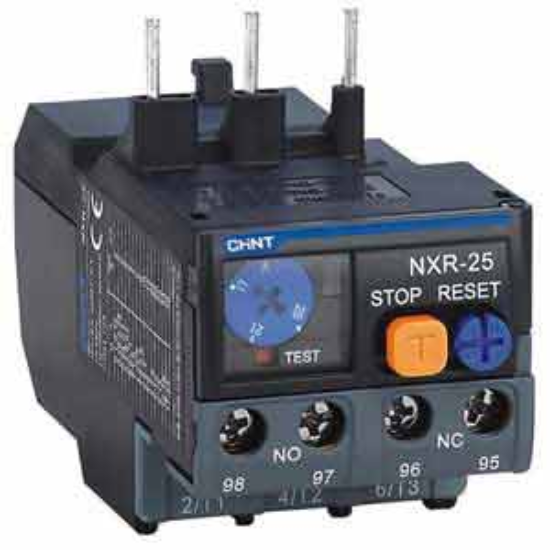

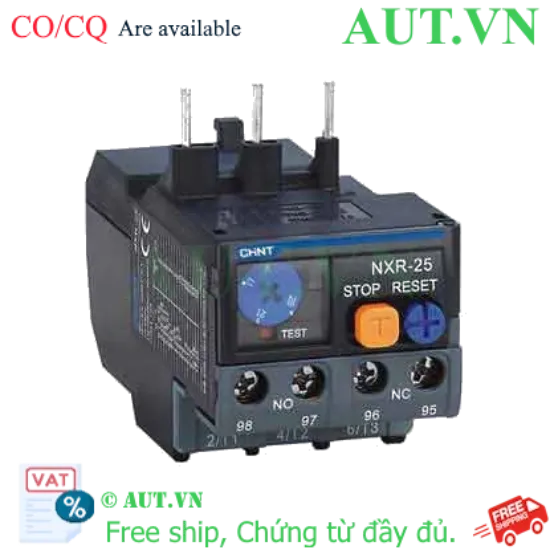

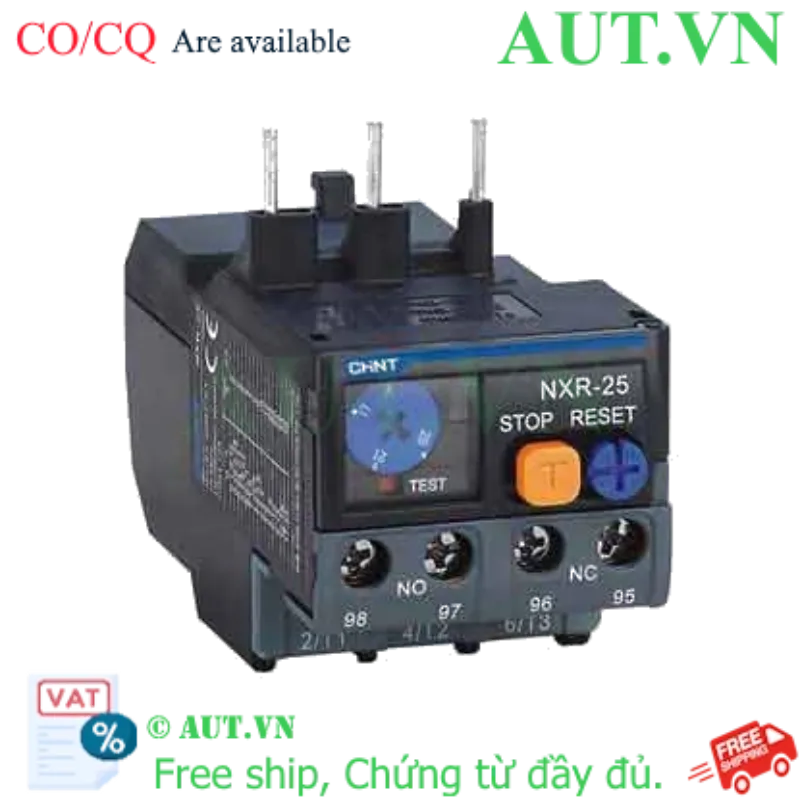

Rơ le nhiệt CHINT NXR-25 0.25-0.4A - Chống Quá Tải, Bảo Vệ Mất Pha, Chính Hãng | AUT VN

Thương hiệu: CHINT - Tiêu chuẩn chất lượng toàn cầu cho thiết bị điện công nghiệp.
Dải điều chỉnh: 0.25A - 0.4A (Tối ưu cho động cơ công suất nhỏ).
Chức năng: Bảo vệ quá tải, chống mất pha, ngăn kẹt rotor, bù nhiệt tự động.
Tương thích: Lắp trực tiếp với Contactor CHINT dòng NXC (NXC-06 đến NXC-38).
Vận hành: Chế độ Reset linh hoạt (Manual/Auto), tiếp điểm 1NO + 1NC.
Cam kết: Hàng chính hãng 100%, đầy đủ CO/CQ, bảo hành uy tín tại AUT VN.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-25 0.25-0.4A

Tải xuống mẫu

Giá cũ: 208.500 ₫

Giá bán: 166.800 ₫

Số lượng:

Rơ le nhiệt CHINT NXR-25 0.25-0.4A: Giải Pháp Bảo Vệ Động Cơ AC Toàn Diện từ AUT VN

Giới thiệu: Trong các hệ thống tự động hóa và vận hành máy móc, các động cơ điện AC công suất nhỏ thường rất nhạy cảm và dễ hư hỏng do sự cố điện. Rơ le nhiệt CHINT NXR-25 0.25-0.4A được ra đời như một "lá chắn" an toàn tuyệt đối, giúp phát hiện sớm và ngắt mạch kịp thời khi xảy ra tình trạng quá dòng, quá tải hoặc mất pha. Được cung cấp chính hãng bởi AUT VN, sản phẩm này đảm bảo hệ thống của bạn vận hành bền bỉ, loại bỏ rủi ro cháy cuộn dây và giảm thiểu chi phí sửa chữa không đáng có.

Điểm nổi bật của Rơ le nhiệt CHINT NXR-25

Công nghệ vi sai nhiệt tiên tiến: Phản ứng cực nhanh với các sự cố mất pha, ngắt điện tức thì để bảo vệ motor không bị cháy.
Tự động bù nhiệt môi trường: Hoạt động ổn định tuyệt đối trong dải nhiệt độ từ -35°C đến +70°C, không bị ảnh hưởng bởi nhiệt độ xung quanh.
Vận hành linh hoạt: Tích hợp công tắc chuyển đổi giữa Reset thủ công (Manual) và Tự động (Auto), phù hợp với nhiều quy trình vận hành khác nhau.
Tiếp điểm điều khiển đa năng: Trang bị 1 tiếp điểm NO (thường mở) và 1 NC (thường đóng), dễ dàng tích hợp vào mạch báo lỗi hoặc điều khiển trung tâm.
Tiêu chuẩn công nghiệp: Vỏ nhựa cao cấp, cách điện an toàn, chống va đập, đạt chứng nhận quốc tế IEC và CE.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Hãng sản xuất	CHINT
Model	NXR-25 0.25-0.4A
Dải dòng định mức (In)	0.25 - 0.4 A
Số pha bảo vệ	3 Pha
Cấp độ Trip (Trip Class)	Class 10A (Tiêu chuẩn IEC 60947-4-1)
Điện áp hoạt động (Ue)	Tối đa 690 VAC
Tần số	50/60 Hz
Contactor tương thích	Dòng NXC (NXC-06, NXC-09, NXC-12, NXC-18, NXC-25, NXC-32, NXC-38)
Tiếp điểm phụ	1 NO + 1 NC
Nhiệt độ làm việc	-35°C đến +70°C
Tiêu chuẩn chứng nhận	CE, EN, IEC

Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-25 0.25-0.4A

Bảo vệ tài sản tối đa: Chống cháy cuộn dây motor do quá tải hoặc kẹt rotor, giúp doanh nghiệp tiết kiệm chi phí thay mới thiết bị đắt tiền.
Đảm bảo tính liên tục: Giảm thiểu thời gian dừng máy đột ngột (downtime), giữ cho dây chuyền sản xuất luôn vận hành trơn tru.
Lắp đặt nhanh chóng: Thiết kế module khớp hoàn toàn với contactor CHINT, giúp tối ưu diện tích tủ điện và giảm thời gian thi công.
Yên tâm tuyệt đối: Khi mua tại AUT VN, quý khách được cam kết hàng chính hãng, đầy đủ CO/CQ và chế độ bảo hành chuyên nghiệp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Cách 1: Lắp trực tiếp vào Contactor (Khuyên dùng)

Bước 1: Tháo các ốc vít cố định tại cực ra (phía dưới) của Contactor CHINT dòng NXC.
Bước 2: Đưa các chân tiếp điểm của Rơ le nhiệt NXR-25 khớp chính xác vào các cực ra của Contactor.
Bước 3: Siết chặt ốc vít để đảm bảo tiếp xúc điện tốt nhất và cố định chắc chắn.
Bước 4: Điều chỉnh núm xoay dòng điện về giá trị định mức (I.定格) ghi trên nhãn động cơ (trong khoảng 0.25A - 0.4A).

Cách 2: Lắp độc lập với đế MB-2

Bước 1: Gắn đế rời MB-2 lên thanh DIN-rail trong tủ điện.
Bước 2: Trượt rơ le nhiệt vào ngàm giữ của đế MB-2 cho đến khi khớp hoàn toàn.
Bước 3: Đấu nối dây nguồn và dây tải theo đúng sơ đồ kỹ thuật của hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Để xây dựng hệ thống bảo vệ motor hoàn chỉnh, Rơ le nhiệt NXR-25 nên được kết hợp cùng:

Khởi động từ CHINT: Các model NXC-06, NXC-09, NXC-12, NXC-18, NXC-25, NXC-32, NXC-38.
Phụ kiện lắp đặt: Đế gắn rời MB-2 (dùng khi không lắp trực tiếp vào contactor).
Thiết bị bảo vệ ngắn mạch: MCB hoặc MCCB CHINT để bảo vệ toàn diện cho mạch điện.

Ứng dụng thực tế (Application)

Với dải dòng bảo vệ cực nhỏ (0.25-0.4A), sản phẩm là lựa chọn hàng đầu cho các ứng dụng:

Bảo vệ động cơ bơm nước mini, bơm tuần hoàn trong hệ thống HVAC.
Quạt thông gió, quạt hút công nghiệp loại nhỏ tại các nhà xưởng, kho bãi.
Máy khuấy hóa chất, máy trộn thực phẩm quy mô nhỏ.
Hệ thống băng tải mini trong các dây chuyền đóng gói tự động.
Các thiết bị điều hòa không khí công suất thấp.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt NXR-25 0.25-0.4A có thể dùng cho động cơ 1 pha không?
Có, bạn có thể sử dụng cho động cơ 1 pha bằng cách đấu nối nối tiếp cả 3 cực của rơ le để đảm bảo dòng điện đi qua tất cả các thanh nhiệt, giúp bảo vệ chính xác.

2. Tại sao tôi nên chọn dải 0.25-0.4A thay vì dải cao hơn?
Vì động cơ nhỏ có dòng định mức thấp. Nếu dùng dải dòng quá lớn, rơ le sẽ không nhạy với các sự cố quá tải nhẹ, dẫn đến motor bị cháy trước khi rơ le kịp tác động.

3. Chế độ Reset Auto và Manual khác nhau thế nào?
Manual (Thủ công): Phải nhấn nút Reset bằng tay sau khi sự cố được khắc phục, đảm bảo an toàn tuyệt đối. Auto (Tự động): Rơ le tự đóng lại khi thanh nhiệt nguội xuống, tiện lợi cho các hệ thống vận hành tự động không cần giám sát.

4. Sản phẩm này có bảo vệ ngắn mạch không?
Không. Rơ le nhiệt chỉ chuyên bảo vệ Quá tải và Mất pha. Để bảo vệ ngắn mạch, bạn bắt buộc phải lắp thêm MCB hoặc MCCB phía trước.

5. Tôi có thể lắp NXR-25 vào contactor của hãng khác như Schneider hay LS không?
Có thể nếu chân cắm tương thích, nhưng AUT VN khuyến cáo dùng đúng combo CHINT NXC để đảm bảo độ khít về cơ khí và vận hành ổn định nhất.

6. Làm sao để nhận biết rơ le đã tác động (trip)?
Khi trip, tiếp điểm NC sẽ mở ra và NO sẽ đóng lại. Bạn nên đấu một đèn báo sự cố vào tiếp điểm NO để dễ dàng nhận diện từ xa.

7. Tuổi thọ của rơ le nhiệt CHINT NXR-25 là bao lâu?
Trong điều kiện vận hành đúng thông số kỹ thuật, sản phẩm có độ bền cơ và điện rất cao, thường trên 10 năm sử dụng.

8. Mua hàng tại AUT VN có được cung cấp CO/CQ không?
Có, tất cả sản phẩm CHINT tại AUT VN đều cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho các công trình/dự án.

9. Tôi nên chỉnh núm xoay dòng bảo vệ như thế nào cho đúng?
Bạn hãy xoay núm điều chỉnh về đúng giá trị dòng định mức (I) ghi trên tem nhãn (nameplate) của động cơ.

10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, đội ngũ kỹ sư của AUT VN luôn sẵn sàng hỗ trợ tư vấn sơ đồ đấu nối và hướng dẫn cài đặt miễn phí cho khách hàng.

Nguồn tham khảo: CHINT Global | IEC Standard
