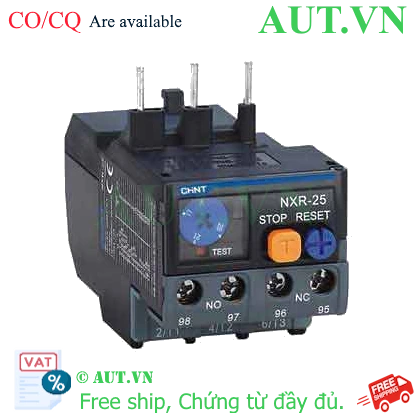

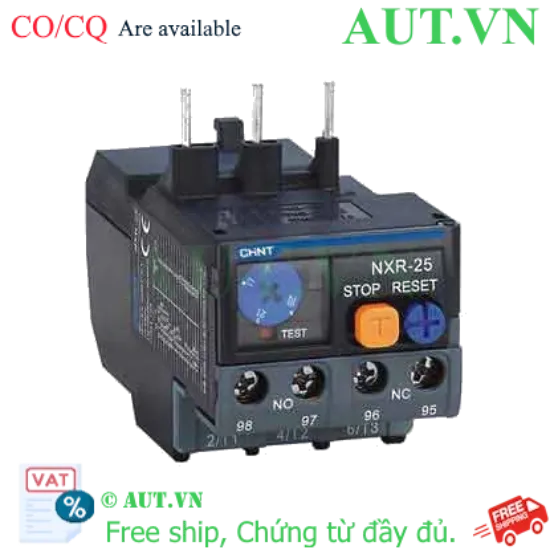

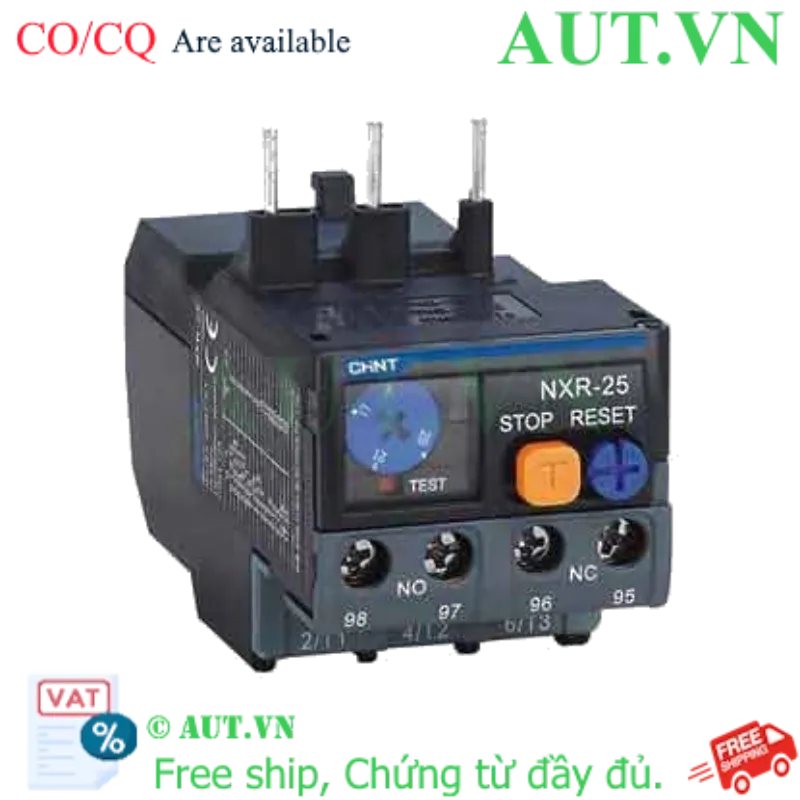

Rơ le nhiệt CHINT NXR-25 (12-18A): Bảo Vệ Quá Tải, Chống Mất Pha, Chuẩn IEC | AUT VN

Dải điều chỉnh chính xác: Từ 12A đến 18A, bảo vệ tối ưu động cơ khỏi quá tải và sự cố mất pha.
Tương thích hoàn hảo: Lắp đặt trực tiếp cho Contactor CHINT dòng NXC-06 đến NXC-38.
Hệ thống tiếp điểm: Tích hợp 1NO + 1NC, linh hoạt cho mọi mạch điều khiển an toàn.
Tiêu chuẩn công nghiệp: Đạt chuẩn IEC/EN 60947-4-1, đảm bảo độ bền và vận hành ổn định.
Vận hành thông minh: Chế độ Reset Auto/Manual linh hoạt, phản ứng tức thì khi có sự cố.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-25 12-18A

Tải xuống mẫu

Giá cũ: 208.500 ₫

Giá bán: 166.800 ₫

Số lượng:

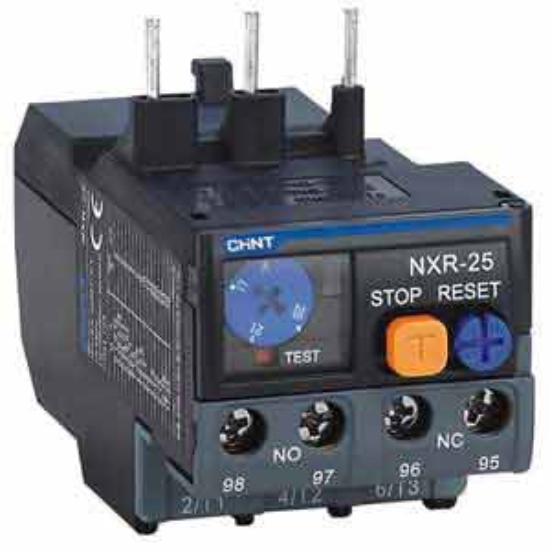

Giới thiệu về Rơ le nhiệt CHINT NXR-25 (12-18A)

Rơ le nhiệt CHINT NXR-25 (12-18A) là thiết bị bảo vệ chuyên dụng cho động cơ điện, đóng vai trò là "lá chắn" an toàn cho hệ thống điện công nghiệp. Thiết bị hoạt động dựa trên nguyên lý giãn nở nhiệt của thanh lưỡng kim, tự động ngắt mạch khi phát hiện dòng điện vượt quá mức cho phép (quá tải) hoặc khi xảy ra hiện tượng mất pha. Điều này giúp ngăn chặn triệt để nguy cơ cháy cuộn dây động cơ, giảm thiểu thiệt hại về tài sản. Tại AUT VN, chúng tôi cung cấp sản phẩm CHINT chính hãng, mang lại sự an tâm tuyệt đối về hiệu suất và độ bền cho mọi công trình.

Điểm nổi bật của NXR-25 (12-18A)

Độ nhạy và chính xác cao: Sử dụng công nghệ lưỡng kim tiên tiến, đảm bảo ngắt mạch chính xác tuyệt đối theo dải dòng cài đặt.
Thiết kế Plug-and-Play: Khả năng lắp ghép trực tiếp với Contactor NXC mà không cần thanh dẫn trung gian, tối ưu không gian tủ điện và giảm thời gian thi công.
Tinh chỉnh linh hoạt: Núm vặn điều chỉnh dải dòng từ 12A đến 18A, cho phép tối ưu hóa theo công suất thực tế của động cơ.
Vật liệu cao cấp: Vỏ nhựa chống cháy, cách điện tốt, chịu được môi trường nhiệt độ cao và khắc nghiệt trong nhà xưởng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	NXR-25
Dải dòng chỉnh định (Setting Range)	12A - 18A
Điện áp cách điện (Insulation Voltage)	690VAC
Tiếp điểm phụ (Auxiliary Contacts)	1NO (Thường mở) + 1NC (Thường đóng)
Tiêu chuẩn áp dụng	IEC/EN 60947-4-1
Thiết bị kết hợp	Contactor CHINT NXC-06 đến NXC-38
Chế độ reset	Manual (Thủ công) / Auto (Tự động)

Nguồn tham khảo: CHINT Global

Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-25

Bảo vệ tài sản giá trị: Loại bỏ rủi ro cháy động cơ, giúp doanh nghiệp tiết kiệm chi phí thay thế và sửa chữa đắt đỏ.
An toàn tuyệt đối: Giảm thiểu nguy cơ chập cháy, bảo vệ tính mạng người vận hành và an toàn phòng chống cháy nổ nhà xưởng.
Tối ưu hóa thời gian vận hành: Hạn chế tối đa thời gian dừng máy ngoài ý muốn (down-time), duy trì tiến độ sản xuất.
Lắp đặt và bảo trì dễ dàng: Cấu tạo đơn giản, trực quan, giúp kỹ thuật viên thao tác nhanh chóng.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt cơ khí - Gắn rơ le nhiệt NXR-25 trực tiếp vào phía dưới của Contactor CHINT NXC thông qua các chốt cố định đi kèm.
Bước 2: Đấu nối nguồn - Kết nối 3 pha từ tiếp điểm chính của Contactor vào cực đầu vào của rơ le, và từ cực đầu ra của rơ le đến động cơ.
Bước 3: Cài đặt dòng điện - Xoay núm điều chỉnh về giá trị dòng điện định mức (In) ghi trên nhãn động cơ (thường chọn bằng 1.1 lần dòng định mức).
Bước 4: Đấu nối mạch điều khiển - Sử dụng tiếp điểm NC (95-96) nối nối tiếp với cuộn dây của Contactor để tự động ngắt nguồn khi sự cố xảy ra.
Bước 5: Kiểm tra và vận hành - Cấp nguồn, đo dòng điện thực tế và nhấn nút Test để kiểm tra tính năng ngắt mạch trước khi chạy chính thức.

Sản phẩm sử dụng chung cho hệ thống

Để đạt hiệu quả bảo vệ cao nhất, Rơ le nhiệt NXR-25 nên được kết hợp cùng:

Contactor CHINT dòng NXC: (NXC-09, NXC-12, NXC-18, NXC-25, NXC-32) - Thiết bị đóng ngắt chính.
CB/MCCB CHINT: Bảo vệ ngắn mạch (chập điện) cho toàn hệ thống.
Nút nhấn nhả (Push Button) & Đèn báo: Điều khiển Start/Stop và theo dõi trạng thái lỗi.

Ứng dụng thực tế của sản phẩm

Rơ le nhiệt CHINT NXR-25 (12-18A) được tin dùng trong nhiều hệ thống:

Hệ thống bơm nước & Thủy lợi: Bảo vệ máy bơm khi bị kẹt rác, kẹt cánh quạt gây quá tải.
Quạt công nghiệp & Hệ thống thông gió: Ngăn ngừa cháy cuộn dây khi quạt gặp sự cố cơ học.
Hệ thống băng tải: Bảo vệ động cơ kéo khi băng tải bị quá tải do hàng hóa kẹt.
Máy nén khí, máy CNC: Tích hợp trong tủ điện điều khiển tự động hóa để bảo vệ động cơ chính.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt NXR-25 (12-18A) có bảo vệ được ngắn mạch không?
Không. Rơ le nhiệt chỉ bảo vệ quá tải và mất pha. Để bảo vệ ngắn mạch, bạn bắt buộc phải lắp thêm CB hoặc MCCB phía trước.

2. Cách chọn dải dòng cho rơ le nhiệt chính xác nhất?
Hãy chọn rơ le có dải dòng bao quanh dòng định mức của động cơ. Với NXR-25 (12-18A), nó phù hợp cho động cơ có dòng chạy thực tế từ 12A đến 18A.

3. Chế độ Reset Manual và Auto khác nhau như thế nào?
Manual (Thủ công): Người vận hành phải nhấn nút Reset sau khi xử lý xong sự cố. Auto (Tự động): Thiết bị tự đóng lại sau khi thanh lưỡng kim nguội đi.

4. Tôi có thể lắp NXR-25 cho Contactor hãng khác không?
Về điện thì có thể, nhưng về cơ khí sẽ không khớp hoàn toàn. Sản phẩm này được thiết kế tối ưu nhất cho dòng NXC của CHINT.

5. Tại sao rơ le nhiệt bị nhảy dù tôi thấy động cơ vẫn chạy bình thường?
Có thể do bạn cài đặt dòng chỉnh định quá thấp, hoặc hệ thống đang bị mất pha/lệch pha nghiêm trọng khiến một pha bị quá tải.

6. Tiếp điểm NO và NC của rơ le nhiệt dùng để làm gì?
Tiếp điểm NC (95-96) dùng để ngắt cuộn hút Contactor. Tiếp điểm NO (97-98) dùng để kích hoạt còi báo hoặc đèn báo lỗi Overload.

7. Làm sao để phân biệt Rơ le nhiệt CHINT chính hãng?
Hàng chính hãng từ AUT VN có tem nhãn sắc nét, vỏ nhựa cao cấp, vít siết chắc chắn và đầy đủ giấy tờ CO/CQ.

8. Tuổi thọ trung bình của sản phẩm là bao lâu?
Trong điều kiện vận hành đúng thông số, sản phẩm có độ bền cơ học lên đến hàng triệu lần đóng ngắt.

9. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Có, chúng tôi hỗ trợ tư vấn kỹ thuật miễn phí qua hotline 0968.053.025 cho tất cả khách hàng.

10. Tôi muốn mua số lượng lớn cho dự án, có chiết khấu không?
AUT VN luôn có chính sách giá sỉ cực tốt cho nhà thầu và xưởng sản xuất. Vui lòng liên hệ trực tiếp để nhận báo giá.

Quý khách cần hỗ trợ kỹ thuật hoặc báo giá số lượng lớn, vui lòng liên hệ hotline: 0968.053.025.
