Rơ le nhiệt CHINT NXR-25 (4-6A) bảo vệ mất pha như thế nào?

Khi xảy ra mất một pha, dòng điện ở hai pha còn lại sẽ tăng cao đột ngột. Rơ le nhiệt phát hiện sự mất cân bằng nhiệt này và ngắt mạch kịp thời trước khi cuộn dây motor bị cháy.

Tôi nên cài đặt dòng điện bao nhiêu là đúng?

Bạn hãy cài đặt núm xoay đúng bằng dòng điện định mức (In) ghi trên nhãn motor. Ví dụ: Motor có dòng 5A thì xoay núm về vạch 5A.

NXR-25 có lắp vừa cho Contactor NXC-38 không?

Có, model NXR-25 tương thích hoàn toàn với dải Contactor NXC từ 06 đến 38.

Tại sao Rơ le nhảy dù motor không nóng?

Đây thường là dấu hiệu của hiện tượng mất pha hoặc lệch pha khiến dòng điện tăng cao tức thời.

Chế độ Reset Manual và Auto khác nhau ra sao?

Manual yêu cầu nhấn nút Reset thủ công để hoạt động lại, trong khi Auto tự khôi phục sau khi thanh nhiệt nguội đi.

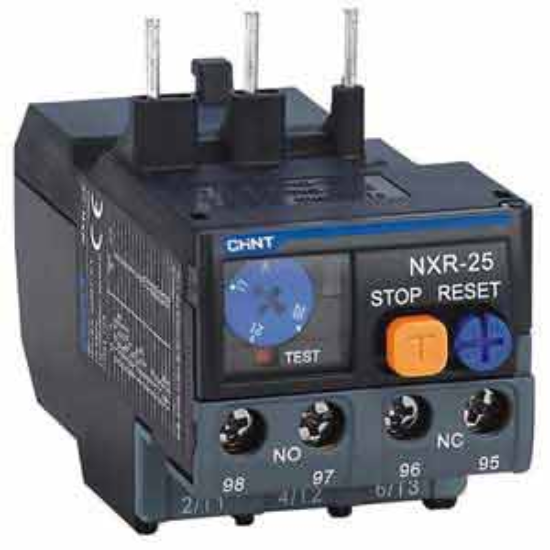

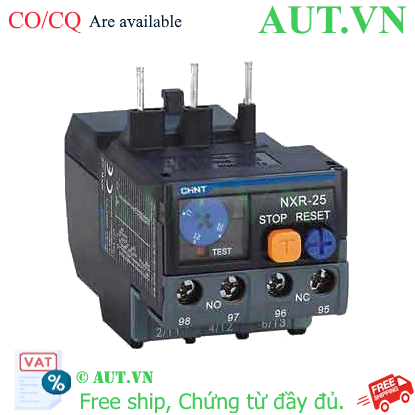

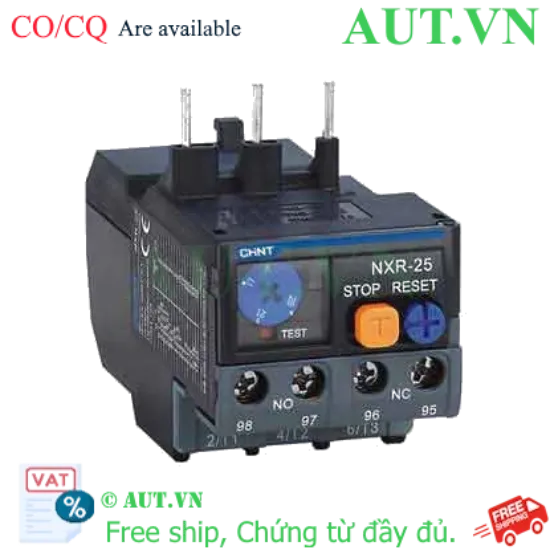

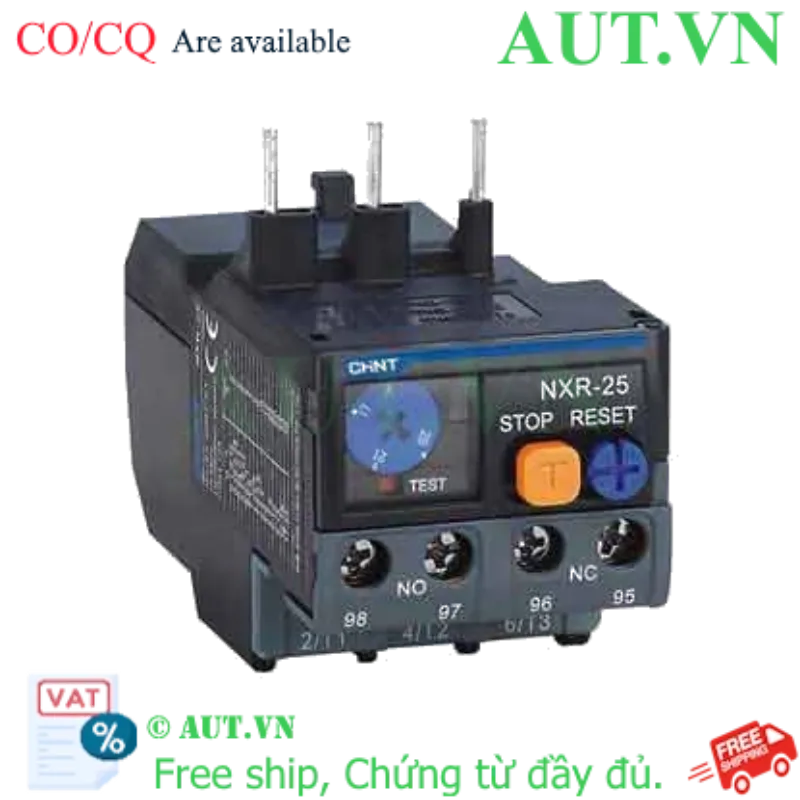

Rơ le nhiệt CHINT NXR-25 (4-6A) - Chống Quá Tải, Mất Pha, Chuẩn IEC | AUT VN

Dải dòng điều chỉnh: 4A - 6A, tùy chỉnh chính xác theo công suất motor.
Chức năng bảo vệ: Chống quá tải, mất pha và lệch pha cực nhạy, ngăn ngừa cháy cuộn dây.
Độ tương thích: Lắp đặt trực tiếp cho Contactor CHINT NXC (từ NXC-06 đến NXC-38).
Tiêu chuẩn kỹ thuật: Đạt chuẩn quốc tế IEC/CE, vận hành bền bỉ trong môi trường công nghiệp.
Cam kết: Hàng CHINT chính hãng, đầy đủ CO/CQ, phân phối bởi AUT VN.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-25 4-6A

Tải xuống mẫu

Giá cũ: 208.500 ₫

Giá bán: 166.800 ₫

Số lượng:

Giới thiệu Rơ le nhiệt CHINT NXR-25 (4-6A) - Giải pháp bảo vệ động cơ tối ưu

Trong hệ thống điện công nghiệp, các sự cố như quá tải, mất pha hoặc lệch pha là nguyên nhân hàng đầu dẫn đến cháy động cơ, gây thiệt hại lớn về chi phí sửa chữa và đình trệ sản xuất. Rơ le nhiệt CHINT NXR-25 (4-6A) được thiết kế như một "lá chắn" tin cậy, tự động ngắt mạch điện khi phát hiện dòng điện vượt ngưỡng an toàn. Tại AUT VN, chúng tôi cung cấp sản phẩm CHINT chính hãng, giúp quý khách hàng tối ưu hóa an toàn vận hành và kéo dài tuổi thọ cho hệ thống máy móc.

Điểm nổi bật của Rơ le nhiệt NXR-25 (4-6A)

Công nghệ bảo vệ đa năng: Không chỉ chống quá tải, thiết bị còn tích hợp khả năng phát hiện mất pha và lệch pha, loại bỏ rủi ro hư hỏng motor do nguồn điện không ổn định.
Độ nhạy cao & Chính xác: Sử dụng hệ thống 3 phần tử nhiệt (3-heater) tiên tiến, giúp phân biệt chính xác giữa dòng khởi động tạm thời và dòng quá tải thực tế, hạn chế tối đa tình trạng nhảy nhầm (nuisance tripping).
Kết cấu bền bỉ: Vỏ ngoài chế tạo từ vật liệu cách điện cao cấp, chịu nhiệt tốt và chống va đập, phù hợp với môi trường nhà xưởng khắc nghiệt tại Việt Nam.
Lắp đặt linh hoạt: Thiết kế chuẩn hóa cho phép kết nối trực tiếp với Contactor NXC hoặc lắp rời thông qua đế MB-2, giúp tối ưu diện tích tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NXR-25 (4-6A)
Dải dòng điều chỉnh	4A - 6A
Điện áp định mức (Ue)	690VAC
Số pha	3 Pha
Tiếp điểm phụ	1NO + 1NC
Lớp cắt (Trip Class)	Class 10A
Nhiệt độ vận hành	-35°C đến 70°C
Kích thước (RxCxS)	45 x 67 x 94 mm

Nguồn tham khảo: CHINT Global

Lợi ích khi lựa chọn NXR-25 tại AUT VN

Tiết kiệm chi phí vận hành: Ngăn ngừa sự cố cháy nổ motor, giảm thiểu chi phí quấn lại cuộn dây hoặc thay mới thiết bị đắt tiền.
Đảm bảo tiến độ sản xuất: Giảm thời gian dừng máy ngoài ý muốn, giúp dây chuyền vận hành liên tục và ổn định.
An tâm tuyệt đối: Sản phẩm chính hãng 100% với đầy đủ chứng chỉ CO/CQ, bảo hành dài hạn và hỗ trợ kỹ thuật chuyên sâu từ đội ngũ AUT VN.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt cơ khí: Gắn Rơ le nhiệt NXR-25 trực tiếp vào các cực ra của Contactor CHINT NXC hoặc sử dụng đế chuyển đổi MB-2 để cố định trên thanh ray DIN.
Bước 2 - Cài đặt dòng định mức: Tra cứu dòng điện định mức (In) trên nhãn motor. Xoay núm điều chỉnh trên Rơ le đến giá trị tương ứng (trong khoảng 4-6A).
Bước 3 - Đấu nối điện: Kết nối dây nguồn vào chân đầu vào và dây tải ra motor tại chân đầu ra. Đấu tiếp điểm NO/NC vào mạch điều khiển hoặc hệ thống đèn báo lỗi.
Bước 4 - Vận hành: Cấp nguồn và chạy thử motor. Theo dõi dòng điện để đảm bảo thiết bị hoạt động ổn định.
Bước 5 - Reset thiết bị: Khi xảy ra sự cố Trip, cần kiểm tra và khắc phục nguyên nhân gây quá tải/mất pha trước khi nhấn nút Reset để khôi phục hoạt động.

Sản phẩm sử dụng chung với sản phẩm nào?

Để tạo thành một hệ thống bảo vệ motor hoàn chỉnh và an toàn nhất, Rơ le nhiệt NXR-25 nên được kết hợp cùng:

Contactor CHINT NXC Series: Các model từ NXC-06, NXC-12 đến NXC-38 để tạo bộ khởi động từ.
Phụ kiện đế MB-2: Giải pháp lắp đặt rời chuyên nghiệp trên thanh ray.
CB MCCB/MCB CHINT: Thiết bị bảo vệ ngắn mạch cho toàn hệ thống trước khi đi vào Contactor.

Ứng dụng thực tế của sản phẩm

Hệ thống bơm nước: Bảo vệ motor máy bơm công nghiệp, bơm tăng áp tòa nhà, hệ thống tưới tiêu.
Hệ thống thông gió: Bảo vệ quạt hút, quạt đẩy trong nhà xưởng, hầm gửi xe, hệ thống điều hòa trung tâm.
Dây chuyền sản xuất: Ứng dụng cho băng tải, máy nén khí, máy nghiền, máy dệt công nghiệp.
Tủ điện tự động hóa: Tích hợp trong các tủ điều khiển PLC, tủ phân phối điện 3 pha cho nhà máy.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt CHINT NXR-25 (4-6A) bảo vệ mất pha như thế nào?: Khi xảy ra mất một pha, dòng điện ở hai pha còn lại sẽ tăng cao đột ngột. Rơ le nhiệt phát hiện sự mất cân bằng nhiệt này và ngắt mạch kịp thời trước khi cuộn dây motor bị cháy.
2. Tôi nên cài đặt dòng điện bao nhiêu là đúng?: Bạn hãy cài đặt núm xoay đúng bằng dòng điện định mức (In) ghi trên nhãn motor. Ví dụ: Motor có dòng 5A thì xoay núm về vạch 5A.
3. NXR-25 có lắp vừa cho Contactor NXC-38 không?: Có, model NXR-25 tương thích hoàn toàn với dải Contactor NXC từ 06 đến 38.
4. Tại sao Rơ le nhảy dù motor không nóng?: Đây thường là dấu hiệu của hiện tượng mất pha hoặc lệch pha. Dòng điện tăng cao tức thời khiến thanh nhiệt tác động ngay lập tức dù vỏ motor chưa kịp nóng lên.
5. Chế độ Reset Manual và Auto khác nhau ra sao?: Manual (Thủ công): Yêu cầu nhấn nút Reset mới hoạt động lại. Auto (Tự động): Tự khôi phục sau khi thanh nhiệt nguội. Nên dùng Manual để kiểm tra lỗi trước khi khởi động lại.
6. Dùng đế MB-2 có làm giảm hiệu quả bảo vệ không?: Không. Đế MB-2 chỉ là phụ kiện cơ khí hỗ trợ lắp đặt, hoàn toàn không ảnh hưởng đến tính năng bảo vệ điện của Rơ le.
7. Ý nghĩa của Trip Class 10A là gì?: Class 10A là tiêu chuẩn thời gian tác động: Rơ le sẽ ngắt mạch trong khoảng 10 giây khi dòng quá tải đạt 7.2 lần dòng cài đặt, phù hợp cho hầu hết motor khởi động trực tiếp.
8. Làm sao phân biệt hàng CHINT chính hãng tại AUT VN?: Sản phẩm tại AUT VN có đầy đủ tem nhãn, bao bì chuẩn hãng và cung cấp chứng chỉ CO/CQ khi khách hàng yêu cầu.
9. Thiết bị này có dùng được cho motor 1 pha không?: NXR-25 chuyên dụng cho 3 pha. Với motor 1 pha, bạn phải đấu nối nối tiếp dây pha qua cả 3 cực của rơ le để đảm bảo cân bằng nhiệt, tuy nhiên chúng tôi khuyến khích dùng rơ le 1 pha chuyên dụng.
10. Tuổi thọ của Rơ le nhiệt NXR-25 là bao lâu?: Nếu lắp đặt đúng kỹ thuật và vận hành trong điều kiện tiêu chuẩn, độ bền thiết bị thường trên 10 năm.
11. Có thể thay đổi dải dòng 4-6A sang dải khác không?: Không. Dải dòng được quyết định bởi phần tử nhiệt cố định bên trong. Nếu motor thay đổi công suất, bạn cần thay model NXR-25 có dải dòng phù hợp.
12. Tiếp điểm NO và NC dùng để làm gì?: NO (Thường mở) thường dùng để kích hoạt đèn báo lỗi hoặc còi báo. NC (Thường đóng) dùng để ngắt cuộn hút của Contactor nhằm dừng motor ngay lập tức.
