Rơ le nhiệt CHINT NXR-25 5.5-8A: Chống Quá Tải, Bảo Vệ Mất Pha, Chuẩn IEC | AUT VN

Dải điều chỉnh: 5.5A - 8A (Tối ưu cho động cơ 3 pha 2.2kW - 3.7kW).
Chức năng: Bảo vệ tuyệt đối motor khỏi quá tải, ngắn mạch nhẹ và sự cố mất pha.
Tương thích: Lắp đặt khớp hoàn toàn với Contactor CHINT dòng NXC (từ NXC-06 đến NXC-38).
Tiêu chuẩn: Đạt chuẩn quốc tế IEC/EN 60947-4-1, bền bỉ trong môi trường công nghiệp.
Tiếp điểm: Tích hợp 1NO + 1NC hỗ trợ mạch điều khiển và cảnh báo tự động.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-25 5.5-8A

Tải xuống mẫu

Giá cũ: 208.500 ₫

Giá bán: 166.800 ₫

Số lượng:

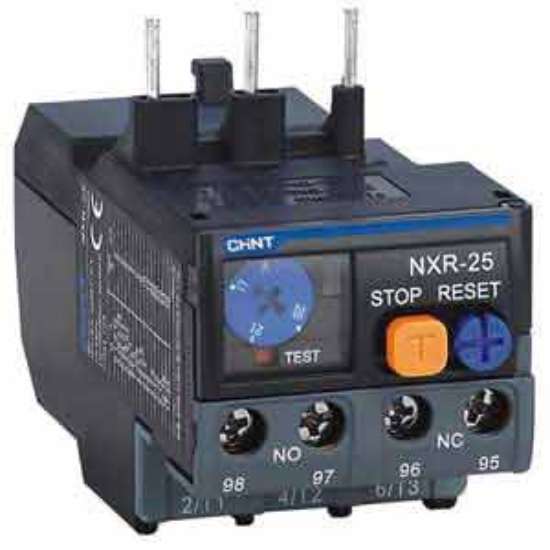

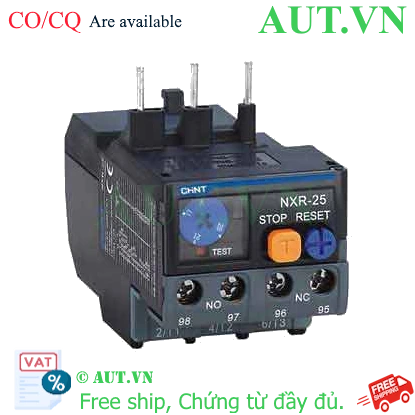

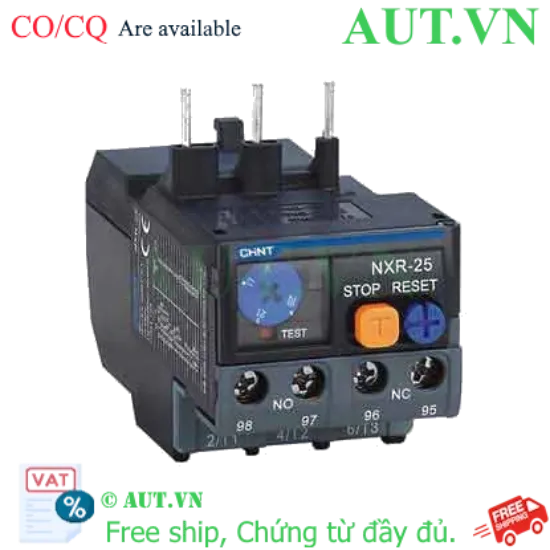

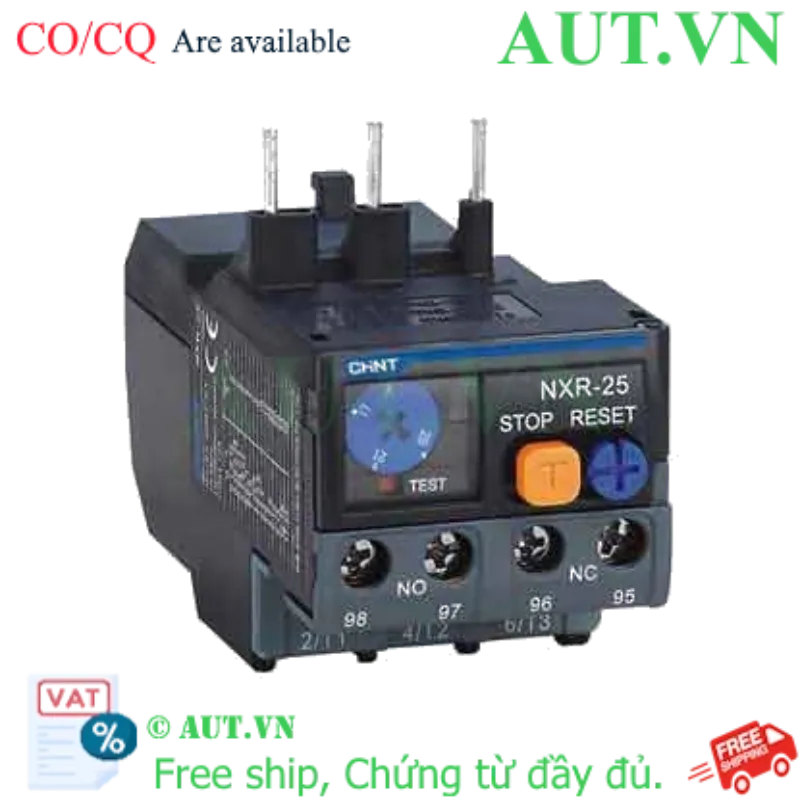

Giới thiệu Rơ le nhiệt CHINT NXR-25 5.5-8A chính hãng

Trong vận hành hệ thống điện công nghiệp, các sự cố như quá tải hoặc mất pha là những nguyên nhân hàng đầu dẫn đến cháy cuộn dây động cơ, gây đình trệ sản xuất và phát sinh chi phí sửa chữa cực kỳ đắt đỏ. Rơ le nhiệt CHINT NXR-25 5.5-8A đóng vai trò là "lá chắn" an toàn, chuyên biệt cho các động cơ AC 3 pha, giúp phát hiện sớm sự tăng nhiệt bất thường và ngắt mạch kịp thời để bảo vệ thiết bị.

Sản phẩm được phân phối chính thức bởi AUT VN, cam kết chuẩn kỹ thuật từ tập đoàn CHINT, mang lại sự tin cậy tuyệt đối cho mọi tủ điện điều khiển công nghiệp.

Điểm nổi bật của Rơ le nhiệt NXR-25 5.5-8A

Công nghệ 3-Heater tiên tiến: Sử dụng cơ chế vi sai nhiệt với 3 phần tử nhiệt độc lập, đảm bảo độ nhạy cực cao và phản ứng chính xác với mọi biến động dòng điện.
Bù nhiệt môi trường thông minh: Khả năng tự điều chỉnh theo nhiệt độ xung quanh (từ -35°C đến 70°C), loại bỏ hoàn toàn hiện tượng "nhảy nhầm" do thời tiết nóng lạnh.
Lắp đặt Module nhanh: Thiết kế khớp nối trực tiếp với Contactor, giúp giảm thiểu thời gian đấu nối và tối ưu hóa diện tích lắp đặt trong tủ điện.
Độ bền cơ học vượt trội: Vỏ nhựa cao cấp cách điện, chịu nhiệt, cùng các đầu kẹp vít chắc chắn, chống rung lắc hiệu quả trong môi trường máy móc vận hành công suất lớn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	NXR-25 5.5-8A
Thương hiệu	CHINT
Dải dòng định mức (Ir)	5.5A - 8A (Có núm điều chỉnh chính xác)
Điện áp hoạt động định mức (Ue)	690VAC (50/60Hz)
Cấu hình tiếp điểm phụ	1NO (Thường mở) + 1NC (Thường đóng)
Contactor tương thích	NXC-06, NXC-09, NXC-12, NXC-18, NXC-25, NXC-32, NXC-38
Loại ngắt mạch (Trip Class)	Class 10A (Ngắt nhanh khi xảy ra quá tải)
Tiêu chuẩn áp dụng	IEC/EN 60947-4-1
Kích thước sản phẩm	45mm x 67mm x 94mm

Nguồn tham khảo: CHINT Global Official

Lợi ích khi sử dụng rơ le nhiệt CHINT NXR-25

Việc trang bị Rơ le nhiệt CHINT NXR-25 cho hệ thống điện mang lại những giá trị kinh tế và vận hành thiết thực:

Bảo vệ tài sản tối đa: Ngăn chặn triệt để rủi ro cháy motor, bảo vệ khoản đầu tư vào các thiết bị máy móc đắt tiền.
Giảm thiểu thời gian dừng máy (Downtime): Phát hiện lỗi nhanh, xử lý chính xác, tránh việc hư hỏng nặng gây dừng sản xuất kéo dài.
Vận hành an toàn tuyệt đối: Đảm bảo an toàn cho kỹ thuật viên vận hành thông qua các tiếp điểm báo lỗi và ngắt tự động.
Tối ưu chi phí bảo trì: Sản phẩm bền bỉ, tuổi thọ cao, ít hư hỏng vặt, dễ dàng thay thế và cài đặt.

Hướng dẫn lắp đặt và cài đặt (How-to)

Để rơ le nhiệt hoạt động chính xác nhất, quý khách vui lòng thực hiện theo quy trình sau:

Lắp đặt vật lý: Gắn trực tiếp rơ le NXR-25 vào phía dưới các cực ra của Contactor NXC. Siết chặt vít để đảm bảo tiếp xúc điện tốt nhất.
Đấu nối mạch lực: Kết nối dây dẫn từ rơ le nhiệt đến các đầu cực của động cơ 3 pha.
Đấu nối mạch điều khiển: Kết nối tiếp điểm NC (95-96) nối tiếp với cuộn hút của Contactor để tự động ngắt nguồn khi có sự cố.
Cài đặt dòng điện: Kiểm tra dòng định mức (In) trên nhãn motor, sau đó xoay núm Setting trên rơ le về đúng giá trị đó (Ví dụ: Motor 7A thì chỉnh núm về 7A).
Kiểm tra vận hành: Nhấn nút "Test" để kiểm tra cơ chế ngắt và nhấn "Reset" để khôi phục trạng thái hoạt động.

Sản phẩm sử dụng chung với thiết bị nào?

Để xây dựng một hệ thống bảo vệ động cơ hoàn chỉnh, NXR-25 5.5-8A nên được kết hợp cùng:

Contactor CHINT dòng NXC: (Từ NXC-06 đến NXC-38) - Thiết bị bắt buộc để lắp ghép cơ khí.
MCCB hoặc MCB CHINT: Để bảo vệ ngắn mạch (chập điện) phía trước hệ thống.
Phụ kiện điều khiển: Nút nhấn Start/Stop, đèn báo pha, bộ Timer điều khiển sao-tam giác.

Ứng dụng thực tế của sản phẩm

Rơ le nhiệt CHINT NXR-25 5.5-8A là lựa chọn hàng đầu cho các hệ thống:

Hệ thống bơm nước: Bơm tăng áp, bơm ly tâm, bơm hỏa tiễn cho tòa nhà và nông nghiệp.
Hệ thống thông gió: Quạt hút công nghiệp, quạt ly tâm trong nhà xưởng.
Máy móc sản xuất: Băng tải nhỏ, máy nén khí, máy nghiền, máy trộn.
Thiết bị gia công: Máy tiện, máy phay, máy CNC sử dụng động cơ 3 pha công suất vừa và nhỏ.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt NXR-25 5.5-8A có bảo vệ được ngắn mạch không?
Không. Rơ le nhiệt chỉ bảo vệ quá tải và mất pha. Để bảo vệ ngắn mạch, bạn bắt buộc phải lắp thêm MCB hoặc MCCB phía trước.

2. Tại sao rơ le nhiệt của tôi thường xuyên bị nhảy dù motor chạy bình thường?
Có hai nguyên nhân chính: Một là bạn cài đặt dòng Setting quá sát với dòng vận hành; hai là nhiệt độ trong tủ điện quá cao gây tác động lên thanh nhiệt. Hãy thử tăng nhẹ dòng cài đặt hoặc lắp thêm quạt thông gió.

3. Tôi có thể dùng NXR-25 cho Contactor hãng khác như Schneider hay LS không?
Về lý thuyết là có thể nếu cùng kích thước, nhưng khuyến khích dùng đúng dòng NXC của CHINT để đảm bảo độ khớp tuyệt đối về cơ khí và an toàn điện.

4. Dòng 5.5-8A này phù hợp với motor công suất bao nhiêu kW?
Thông thường, dải dòng này phù hợp cho động cơ 3 pha 380V có công suất từ khoảng 2.2kW đến 3.7kW. Hãy căn cứ chính xác vào dòng định mức ghi trên nhãn motor (Nameplate).

5. Chế độ Reset Auto và Manual khác nhau thế nào?
Manual (Thủ công): Bạn phải nhấn nút Reset bằng tay mới khởi động lại được (An toàn hơn). Auto (Tự động): Rơ le tự reset sau khi thanh nhiệt nguội đi.

6. Làm sao để phân biệt rơ le nhiệt CHINT chính hãng tại AUT VN?
Sản phẩm chính hãng có bao bì sắc nét, đầy đủ tem nhãn, mã vạch và AUT VN cung cấp đầy đủ chứng chỉ CO/CQ cho khách hàng doanh nghiệp.

7. Ý nghĩa của Trip Class 10A trên sản phẩm là gì?
Class 10A nghĩa là rơ le sẽ ngắt mạch trong khoảng 10 giây khi dòng điện đạt mức quá tải quy định, phù hợp cho hầu hết các ứng dụng khởi động tiêu chuẩn.

8. Tôi nên cài đặt dòng Setting là bao nhiêu nếu motor là 7A?
Bạn nên cài đặt đúng 7A. Nếu motor thường xuyên khởi động nặng, có thể tăng lên khoảng 1.05 - 1.1 lần (khoảng 7.3A - 7.7A) để tránh nhảy nhầm.

9. Tiếp điểm NO và NC dùng để làm gì?
NC (95-96) dùng để ngắt cuộn hút Contactor. NO (97-98) dùng để kết nối với đèn báo lỗi hoặc còi báo động khi rơ le nhảy.

10. NXR-25 5.5-8A có chống được sụt áp không?
Không, rơ le nhiệt không có chức năng bảo vệ sụt áp. Bạn cần sử dụng thêm Rơ le bảo vệ điện áp chuyên dụng.

11. Tuổi thọ của rơ le nhiệt CHINT là bao lâu?
Trong điều kiện vận hành đúng kỹ thuật, rơ le nhiệt CHINT có độ bền cơ học rất cao, có thể hoạt động ổn định trong nhiều năm.

12. Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
Có, AUT VN hỗ trợ tư vấn chọn dải dòng phù hợp, hướng dẫn lắp đặt chi tiết và hỗ trợ sau bán hàng cho mọi khách hàng.
