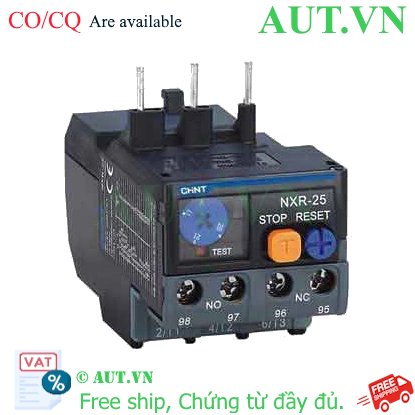

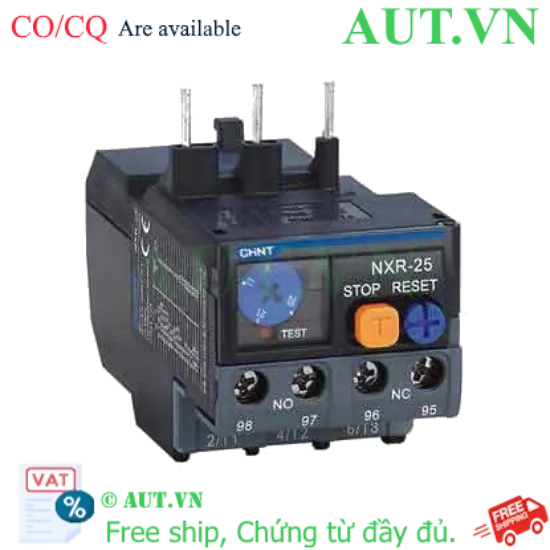

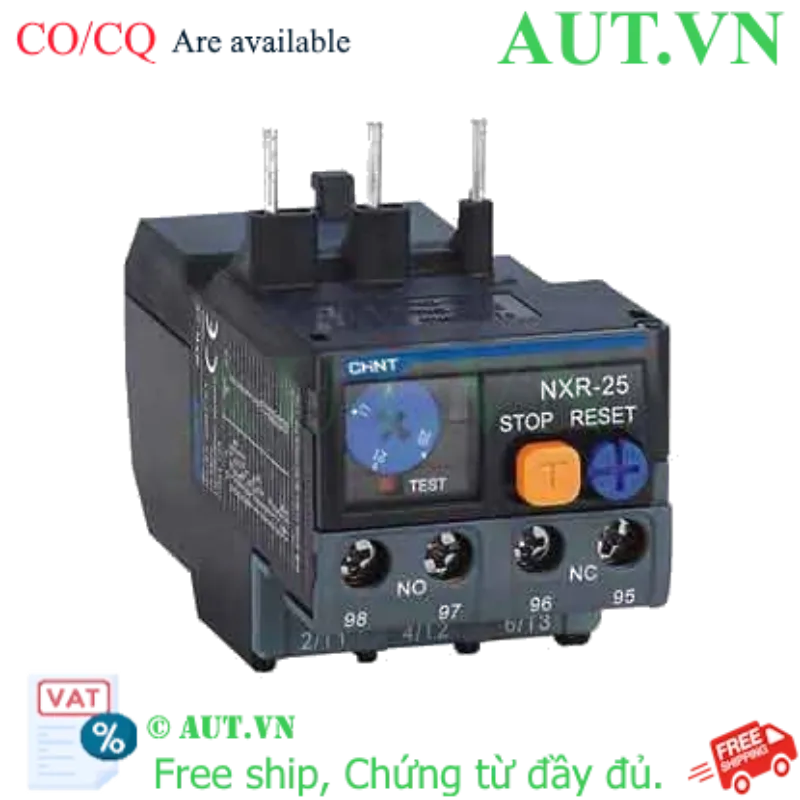

Rơ le nhiệt CHINT NXR-25 (1.6-2.5A) - Chống Quá Tải, Mất Pha, Bảo Vệ Động Cơ 3 Pha | AUT VN

Dải dòng điều chỉnh: 1.6A - 2.5A, tối ưu cho động cơ công suất nhỏ.
Chức năng bảo vệ: Chống quá tải và mất pha cực kỳ chính xác, ngăn chặn cháy motor.
Khả năng tương thích: Lắp đặt trực tiếp, chắc chắn với Contactor CHINT dòng NXC (06-38).
Tiêu chuẩn quốc tế: Đạt chuẩn IEC/EN 60947-4-1, đảm bảo vận hành bền bỉ trong môi trường công nghiệp.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-25 1.6-2.5A

Tải xuống mẫu

Giá cũ: 208.500 ₫

Giá bán: 166.800 ₫

Số lượng:

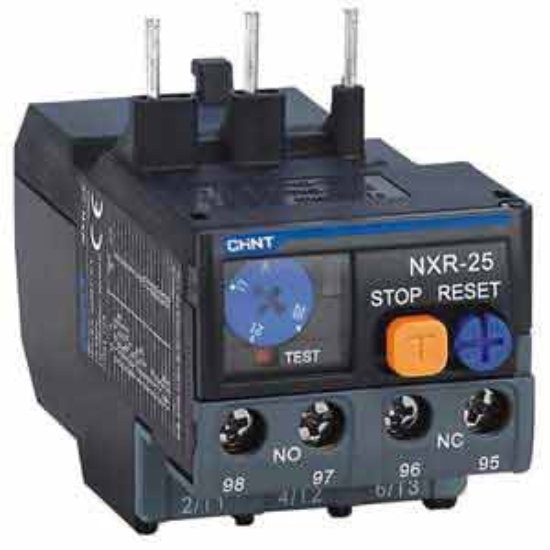

Giới thiệu Rơ le nhiệt CHINT NXR-25 (1.6-2.5A)

Trong hệ thống điều khiển động cơ, việc bảo vệ motor khỏi các sự cố điện là ưu tiên hàng đầu để tránh tổn thất kinh phí sửa chữa. Rơ le nhiệt CHINT NXR-25 (1.6-2.5A) chính là giải pháp an toàn chuyên dụng được AUT VN cung cấp. Với cơ chế hoạt động nhạy bén, thiết bị này đóng vai trò là "lá chắn" ngăn chặn tình trạng quá dòng hoặc mất pha – những nguyên nhân hàng đầu gây cháy cuộn dây động cơ.

Điểm nổi bật của Rơ le nhiệt CHINT NXR-25

Độ nhạy cực cao: Sử dụng thanh lưỡng kim cao cấp, phản ứng tức thì với các biến động dòng điện nhỏ nhất, giúp bảo vệ motor kịp thời.
Cài đặt dòng điện linh hoạt: Núm xoay điều chỉnh tinh chỉnh giúp bạn thiết lập dòng định mức chính xác theo đúng thông số của động cơ (từ 1.6A đến 2.5A).
Thiết kế lắp ghép thông minh: Kết nối trực tiếp với các dòng Contactor CHINT NXC, giúp tiết kiệm không gian tủ điện và rút ngắn thời gian lắp đặt.
Độ bền vượt trội: Vỏ nhựa chống cháy, tiếp điểm dẫn điện ổn định, hoạt động bền bỉ dưới điều kiện nhiệt độ cao trong công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NXR-25
Dải dòng điều chỉnh (Current Range)	1.6A - 2.5A
Số cực (Poles)	3 cực
Điện áp cách điện (Ui)	690V
Tiếp điểm phụ (Auxiliary Contact)	1NO + 1NC
Chế độ Reset	Thủ công (Manual) / Tự động (Automatic)
Tiêu chuẩn áp dụng	IEC/EN 60947-4-1
Hãng sản xuất	CHINT

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-25

An tâm tuyệt đối: Loại bỏ nguy cơ cháy nổ motor do sự cố điện, bảo vệ an toàn cho hệ thống và con người.
Tiết kiệm chi phí bảo trì: Phát hiện sớm sự cố giúp ngăn chặn hư hỏng nặng, tránh việc phải quấn lại motor hay thay thế thiết bị đắt tiền.
Tối ưu vận hành: Giảm thiểu thời gian dừng máy (downtime), đảm bảo dây chuyền sản xuất hoạt động liên tục.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1: Lắp đặt cơ khí - Gắn Rơ le nhiệt NXR-25 vào phần dưới của Contactor NXC (từ NXC-06 đến NXC-38) cho đến khi khớp hoàn toàn.
Bước 2: Đấu nối điện - Thực hiện đấu nối dây từ Contactor qua Rơ le rồi đến tải (động cơ) theo đúng sơ đồ mạch 3 pha.
Bước 3: Cài đặt dòng định mức - Kiểm tra dòng định mức (In) trên nhãn motor, sau đó xoay núm điều chỉnh trên NXR-25 về giá trị tương ứng (trong dải 1.6-2.5A).
Bước 4: Kiểm tra (Test) - Nhấn nút "Test" trên mặt rơ le để kiểm tra cơ chế nhảy mạch và đảm bảo mạch điều khiển hoạt động đúng yêu cầu.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu quả bảo vệ cao nhất, bạn nên kết hợp NXR-25 với:

Contactor CHINT dòng NXC: Các model NXC-06, NXC-09, NXC-12, NXC-18, NXC-25, NXC-32, NXC-38.
Thiết bị bảo vệ ngắn mạch: MCB hoặc MCCB CHINT để bảo vệ toàn diện mạch điện.

Ứng dụng thực tế (Application)

Thiết bị được ứng dụng rộng rãi cho các loại động cơ 3 pha công suất nhỏ như:

Máy bơm nước dân dụng và bơm công nghiệp nhẹ.
Hệ thống quạt thông gió, quạt hút công nghiệp.
Băng tải mini trong các dây chuyền đóng gói.
Máy nén khí, máy ép nhựa hoặc máy công cụ cỡ nhỏ.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt NXR-25 có cần nguồn nuôi riêng không?
Không, thiết bị hoạt động dựa trên nguyên lý nhiệt của thanh lưỡng kim khi có dòng điện chạy qua, không cần cấp nguồn điều khiển riêng.

2. Tại sao rơ le nhiệt của tôi thường xuyên bị nhảy?
Có thể do: Động cơ đang quá tải, xảy ra hiện tượng mất pha, hoặc bạn đang cài đặt dòng định mức thấp hơn dòng làm việc thực tế của motor.

3. Làm sao để chọn đúng dải dòng cho motor?
Bạn hãy xem nhãn thông số trên motor (Current/Amps). Nếu dòng đó nằm trong khoảng 1.6A - 2.5A thì NXR-25 là lựa chọn chính xác.

4. Sự khác biệt giữa Reset Manual và Auto là gì?
Manual (Thủ công) yêu cầu bạn nhấn nút để khởi động lại sau khi lỗi (an toàn hơn để kiểm tra nguyên nhân). Auto (Tự động) sẽ tự đóng lại sau khi thanh lưỡng kim nguội đi.

5. Nút Test có tác dụng gì?
Dùng để kiểm tra xem cơ chế ngắt của rơ le và tiếp điểm phụ có hoạt động bình thường hay không trước khi đưa vào sử dụng thực tế.

6. Thiết bị có bảo vệ được khi chập mạch (ngắn mạch) không?
Không, rơ le nhiệt chỉ chuyên bảo vệ quá tải và mất pha. Bạn cần lắp thêm MCB/MCCB để bảo vệ ngắn mạch.

7. NXR-25 có dùng được cho điện 1 pha không?
Thiết bị được thiết kế cho hệ thống 3 pha. Với điện 1 pha, bạn cần có giải pháp đấu nối chuyên dụng để đảm bảo tính năng bảo vệ mất pha.

8. Làm thế nào để biết tôi mua hàng chính hãng tại AUT VN?
Sản phẩm tại AUT VN luôn có đầy đủ tem nhãn CHINT, bao bì chuẩn và hỗ trợ đầy đủ chứng từ CO/CQ nếu khách hàng yêu cầu.

9. Nếu động cơ chạy 2.0A thì cài đặt thế nào?
Bạn chỉ cần vặn núm xoay trên mặt thiết bị đến đúng vạch số 2.0.

10. Rơ le nhiệt có chống được hiện tượng sụt áp không?
Khi sụt áp, dòng điện thường tăng lên để duy trì công suất, rơ le sẽ phát hiện sự tăng dòng này và ngắt mạch để bảo vệ motor.
