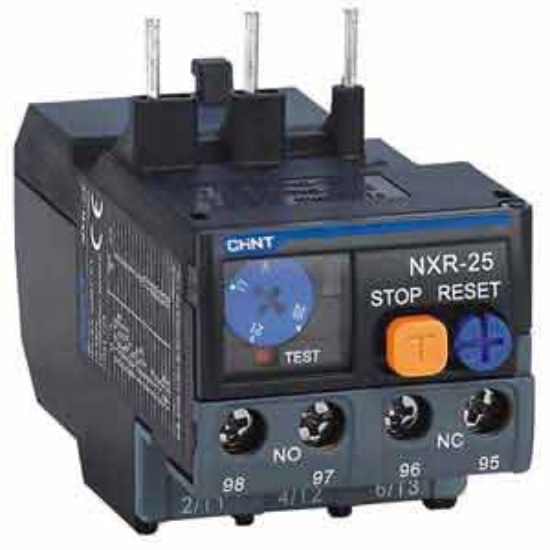

Rơ le nhiệt Chint NXR-25 (9-13A): Bảo vệ quá tải, chống mất pha, chuẩn Class 10A | AUT VN
- Dải dòng điều chỉnh: 9A - 13A, chuyên dụng cho động cơ 3 pha công suất trung bình.
- Chức năng bảo vệ: Ngắt mạch tức thì khi quá tải hoặc mất pha, đạt chuẩn Class 10A.
- Công nghệ bù nhiệt: Hoạt động chính xác trong môi trường khắc nghiệt (-35°C đến +70°C), chống nhảy nhầm.
- Tương thích hoàn hảo: Thiết kế Plug-in, lắp đặt trực tiếp lên Contactor Chint dòng NXC.
Giá cũ:
208.500 ₫
166.800 ₫
Giới thiệu Rơ le nhiệt Chint NXR-25 (9-13A) chính hãng
Trong vận hành hệ thống điện công nghiệp, động cơ điện được ví như trái tim của mọi dây chuyền sản xuất. Để bảo vệ "trái tim" này khỏi các sự cố cháy nổ, Rơ le nhiệt Chint NXR-25 (9-13A) là thiết bị không thể thiếu. Đây là giải pháp bảo vệ quá tải chuyên dụng, giúp phát hiện và ngắt mạch kịp thời khi dòng điện vượt ngưỡng hoặc xảy ra hiện tượng mất pha, đảm bảo an toàn tuyệt đối cho hệ thống. Tại AUT VN, chúng tôi cung cấp dòng sản phẩm Chint chính hãng, giúp doanh nghiệp tối ưu chi phí vận hành và kéo dài tuổi thọ máy móc.
Điểm nổi bật của Rơ le nhiệt Chint NXR-25
- Tiêu chuẩn bảo vệ Class 10A: Tốc độ phản ứng tối ưu, ngăn chặn triệt để tình trạng cháy cuộn dây động cơ khi xảy ra sự cố quá tải kéo dài.
- Công nghệ bù nhiệt thông minh: Khắc phục hoàn toàn hiện tượng "nhảy rơ le ảo" do nhiệt độ môi trường thay đổi, duy trì độ chính xác cao từ -35°C đến +70°C.
- Hệ thống tiếp điểm linh hoạt: Tích hợp sẵn 1NO (thường mở) và 1NC (thường đóng), cho phép kết nối dễ dàng với mạch điều khiển, đèn báo hoặc còi cảnh báo.
- Thiết kế Plug-in hiện đại: Kết nối trực tiếp với Contactor mà không cần dây nối trung gian, giúp tủ điện gọn gàng, chuyên nghiệp và tiết kiệm thời gian lắp đặt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết (Model NXR-25) |
| Model |
NXR-25 (9-13A) |
| Dải dòng điều chỉnh |
9A đến 13A (Tùy chỉnh qua núm xoay) |
| Số cực |
3 pha |
| Tiếp điểm phụ |
1NO + 1NC |
| Tiêu chuẩn bảo vệ |
Class 10A | IEC/EN 60947-4-1 |
| Điện áp cách điện (Ui) |
690VAC |
| Nhiệt độ vận hành |
-35°C đến +70°C |
Nguồn tham khảo: Chint Global Official
Lợi ích khi sử dụng Rơ le nhiệt Chint NXR-25
- Bảo vệ tài sản tối đa: Loại bỏ rủi ro cháy hỏng động cơ do mất pha hoặc quá tải, tránh tổn thất chi phí sửa chữa và dừng sản xuất.
- Vận hành bền bỉ: Sản phẩm được chế tạo từ vật liệu cao cấp, chịu nhiệt tốt, phù hợp với môi trường công nghiệp khắc nghiệt tại Việt Nam.
- Dễ dàng quản lý: Núm xoay điều chỉnh dòng điện trực quan giúp kỹ thuật viên thiết lập nhanh chóng theo đúng thông số định mức của động cơ.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Gắn Rơ le nhiệt NXR-25 vào các cực ra của Contactor Chint dòng NXC tương thích (lắp dạng Plug-in).
- Bước 2: Kiểm tra dòng điện định mức trên nhãn động cơ. Sử dụng tua vít xoay núm điều chỉnh trên Rơ le về giá trị dòng điện tương ứng (trong dải 9A - 13A).
- Bước 3: Đấu nối tiếp điểm NC (Thường đóng) vào chuỗi cuộn hút của Contactor để tự động ngắt nguồn khi có sự cố.
- Bước 4: Đấu nối tiếp điểm NO (Thường mở) vào hệ thống đèn báo hoặc còi báo động để cảnh báo trạng thái lỗi cho người vận hành.
- Bước 5: Kiểm tra chế độ Reset (Hand/Auto) để đảm bảo hệ thống hoạt động đúng kịch bản bảo vệ an toàn.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu quả đồng bộ và độ bền cao nhất, Rơ le nhiệt NXR-25 nên được kết hợp cùng các dòng Contactor Chint NXC như: NXC-06, NXC-09, NXC-12, NXC-16, NXC-18, NXC-22, NXC-25, NXC-32, NXC-38.
Ứng dụng thực tế (PropertyValue)
Sản phẩm là lựa chọn hàng đầu để bảo vệ động cơ 3 pha trong các hệ thống:
- Hệ thống máy bơm nước, máy nén khí công nghiệp.
- Hệ thống quạt thông gió, quạt hút nhà xưởng, HVAC.
- Băng tải sản xuất, máy công cụ CNC, máy phay, máy tiện.
- Các tủ điện điều khiển tự động hóa công nghiệp.
FAQ - Những câu hỏi thường gặp
- Q1: Rơ le nhiệt Chint NXR-25 (9-13A) có thực sự chống được mất pha không?
A: Có, thiết bị có khả năng phát hiện sự mất cân bằng dòng điện khi một trong ba pha bị mất, từ đó kích hoạt ngắt mạch để bảo vệ động cơ không bị cháy.
- Q2: Tôi nên chỉnh dòng điện bao nhiêu nếu động cơ của tôi là 11A?
A: Bạn hãy xoay núm điều chỉnh chính xác về vạch 11A. Vì 11A nằm trong dải 9-13A, thiết bị sẽ hoạt động ổn định và nhạy nhất.
- Q3: Sản phẩm này có lắp được cho Contactor hãng khác như LS hay Schneider không?
A: NXR-25 được thiết kế chuẩn chân cắm cho dòng NXC của Chint. Bạn có thể lắp cho hãng khác nhưng sẽ không khít hoàn toàn, khuyến khích dùng cùng hệ sinh thái Chint để đạt độ bền cao nhất.
- Q4: Sự khác biệt giữa tiếp điểm NO và NC trên sản phẩm là gì?
A: Tiếp điểm NC dùng để ngắt điện cuộn hút Contactor khi xảy ra lỗi; tiếp điểm NO dùng để cấp điện cho đèn/còi báo lỗi cho người vận hành.
- Q5: Tại sao tôi nên chọn chế độ Reset thủ công (Hand)?
A: Chế độ này buộc kỹ thuật viên phải kiểm tra nguyên nhân gây quá tải trước khi khởi động lại, giúp tránh việc động cơ bị sốc điện liên tục.
- Q6: Hiện tượng nhảy rơ le ảo là gì và NXR-25 khắc phục ra sao?
A: Là việc rơ le ngắt mạch dù không quá tải do nhiệt độ môi trường quá cao. NXR-25 có công nghệ bù nhiệt để loại bỏ hoàn toàn hiện tượng này.
- Q7: Sản phẩm mua tại AUT VN có được bảo hành không?
A: Có, tất cả sản phẩm Chint tại AUT VN đều là hàng chính hãng 100% và được bảo hành theo tiêu chuẩn nhà sản xuất.
- Q8: Làm sao nhận biết Rơ le đã tác động (Trip)?
A: Nút Reset sẽ bật ra (trạng thái nhảy) và nếu bạn có đấu đèn báo qua tiếp điểm NO, đèn sẽ sáng.
- Q9: Class 10A nghĩa là gì?
A: Đây là chuẩn thời gian tác động của rơ le, cho phép động cơ khởi động bình thường nhưng sẽ ngắt nhanh khi xảy ra quá tải thực sự để bảo vệ cuộn dây.
- Q10: Rơ le nhiệt Chint NXR-25 có tuổi thọ bao lâu?
A: Với điều kiện vận hành đúng thông số, sản phẩm có độ bền cơ học và điện rất cao, thường trên 10 năm.
