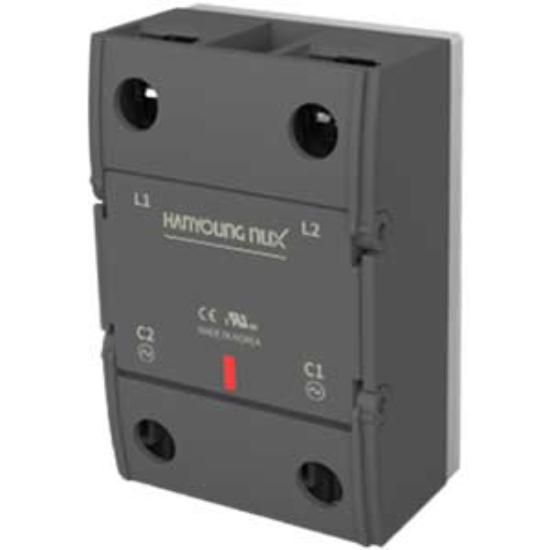

Relay Bán Dẫn Hanyong Nux HSR-2D70HZT 70A - Zero-Cross, 5-24VDC, Siêu Bền

Dòng tải cực lớn: 70A, chuyên dụng cho các thiết bị công suất cao như điện trở nhiệt, máy sấy.
Điều khiển linh hoạt: Điện áp ngõ vào 5...24VDC, tương thích hoàn hảo với PLC, PID và các bộ điều khiển công nghiệp.
Công nghệ Zero-cross: Đóng ngắt tại điểm điện áp bằng 0, giảm thiểu tối đa nhiễu điện từ (EMI) và bảo vệ hệ thống.
Độ bền vượt trội: Không tiếp điểm cơ khí, loại bỏ tia lửa điện, tuổi thọ cực cao so với relay cơ truyền thống.
Giám sát trực quan: Tích hợp đèn LED chỉ thị trạng thái ON/OFF ngay trên thân thiết bị.

nhà chế tạo: Hanyoung Nux

SKU: HSR-2D70HZT

Tải xuống mẫu

Giá cũ: 1.111.320 ₫

Giá bán: 926.100 ₫

Relay Bán Dẫn Hanyong Nux HSR-2D70HZT: Giải Pháp Đóng Ngắt Công Suất Cao Hiệu Quả

Trong các hệ thống điều khiển công nghiệp hiện đại, việc đóng ngắt nguồn điện cho các thiết bị gia nhiệt hoặc động cơ đòi hỏi sự chính xác, bền bỉ và an toàn tuyệt đối. Relay bán dẫn Hanyong Nux HSR-2D70HZT là dòng SSR (Solid State Relay) cao cấp, được thiết kế để thay thế hoàn toàn các relay cơ truyền thống, giúp loại bỏ hoàn toàn hiện tượng tia lửa điện, tiếng ồn vận hành và mài mòn tiếp điểm.

Điểm nổi bật của HSR-2D70HZT

Công nghệ Zero-cross tiên tiến: Thiết bị chỉ kích hoạt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu tối đa sốc điện và nhiễu điện từ (EMI) cho các hệ thống điều khiển nhạy cảm.
Độ bền cơ học tuyệt đối: Nhờ cấu tạo hoàn toàn bằng linh kiện bán dẫn, sản phẩm không bị mài mòn, giúp kéo dài tuổi thọ hệ thống lên gấp nhiều lần so với relay cơ.
Quản lý nhiệt tối ưu: Thiết kế tối ưu cho việc tản nhiệt, đảm bảo thiết bị vận hành ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
An toàn cách ly quang: Công nghệ Opto-isolation giúp cách ly hoàn toàn giữa mạch điều khiển thấp áp và mạch động lực cao áp, bảo vệ PLC khỏi các xung điện nguy hiểm.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	HSR-2D70HZT
Số pha của tải	1 pha (Single Phase)
Điện áp điều khiển (Input)	5...24VDC
Điện áp tải (Load Voltage)	24...480VAC
Dòng điện tải tối đa	70A
Chế độ đóng ngắt	Zero-cross (Chuyển mạch tại điểm 0)
Dòng điện rò (Leakage Current)	≤ 20mA
Độ sụt áp khi dẫn (ON-state Voltage Drop)	≤ 1.6V
Nhiệt độ vận hành	-30 đến 90°C
Tiêu chuẩn chứng nhận	CE, EN, RoHS

Lợi ích khi sử dụng Relay bán dẫn Hanyong Nux 70A

Tiết kiệm chi phí bảo trì: Loại bỏ việc thay thế relay thường xuyên do hỏng tiếp điểm cơ khí.
Kiểm soát nhiệt độ chính xác: Tốc độ đáp ứng cực nhanh giúp các bộ điều khiển PID duy trì nhiệt độ ổn định, không bị dao động, tăng chất lượng sản phẩm đầu ra.
Tăng tuổi thọ thiết bị điều khiển: Giảm thiểu nhiễu EMI giúp PLC và các cảm biến hoạt động chính xác, không bị lỗi tín hiệu.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị tản nhiệt: Lắp đặt Relay lên tấm tản nhiệt nhôm. Lưu ý: Phải sử dụng keo tản nhiệt để đảm bảo hiệu suất thoát nhiệt tốt nhất khi chạy tải 70A.
Bước 2: Đấu nối ngõ vào (Control): Kết nối nguồn điều khiển (5-24VDC) vào hai cực (+) và (-) của ngõ vào. Cần kiểm tra kỹ cực tính để tránh hỏng mạch cách ly.
Bước 3: Đấu nối ngõ ra (Load): Đấu nối tải (điện trở nhiệt, máy sấy...) nối tiếp với nguồn AC (24-480VAC) thông qua các chân đầu ra của Relay.
Bước 4: Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED trên Relay. Nếu đèn sáng khi có tín hiệu điều khiển và tải hoạt động, hệ thống đã sẵn sàng vận hành.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu quả tối ưu trong hệ thống tự động hóa, HSR-2D70HZT nên được kết hợp với:

Bộ điều khiển nhiệt độ PID (Temperature Controller).
Bộ nguồn DC 24V công nghiệp (Power Supply).
Cảm biến nhiệt độ (Thermocouple/PT100).
Tấm tản nhiệt nhôm và quạt làm mát cưỡng bức.

Ứng dụng thực tế (PropertyValue)

Thiết bị được ứng dụng rộng rãi trong các ngành:

Ngành nhựa: Điều khiển nhiệt độ nòng máy ép nhựa, máy đùn.
Ngành thực phẩm: Kiểm soát nhiệt độ lò sấy, lò nướng công nghiệp.
Hệ thống nhiệt: Điều khiển các thanh điện trở nhiệt trong các lò luyện kim, lò sưởi.
Tự động hóa: Sử dụng trong các tủ điện điều khiển đóng ngắt công suất lớn.

Câu hỏi thường gặp (FAQ)

1. Relay HSR-2D70HZT có cần tản nhiệt rời không?
Khi vận hành ở dòng tải cao (gần 70A), bạn bắt buộc phải lắp thêm tấm tản nhiệt nhôm và sử dụng keo tản nhiệt để tránh quá nhiệt gây hỏng thiết bị.

2. Tại sao tôi nên chọn loại Zero-cross thay vì Random switching?
Zero-cross giúp giảm nhiễu điện từ (EMI) cực kỳ hiệu quả vì nó chỉ đóng ngắt tại điểm điện áp bằng 0, bảo vệ các thiết bị điện tử nhạy cảm.

3. Tôi có thể dùng nguồn 12VDC để kích Relay này không?
Hoàn toàn được. Dải điện áp ngõ vào hỗ trợ từ 5V đến 24VDC, nên nguồn 12VDC hoạt động rất ổn định.

4. Relay này có dùng được cho tải DC không?
Không. Model này được thiết kế chuyên dụng cho tải xoay chiều (AC) từ 24 đến 480VAC.

5. Nếu đèn LED không sáng khi có tín hiệu thì sao?
Bạn cần kiểm tra lại cực tính (+/-) của nguồn điều khiển hoặc kiểm tra xem nguồn cấp có nằm trong dải 5-24VDC hay không.

6. Làm thế nào để biết Relay đã bị hỏng?
Dấu hiệu gồm: Đèn LED sáng nhưng tải không chạy, hoặc Relay luôn ở trạng thái dẫn (không ngắt được) ngay cả khi mất tín hiệu điều khiển.

7. Sản phẩm này có chống nước không?
Thiết bị không có chỉ số chống nước, cần được lắp đặt trong tủ điện kín hoặc môi trường khô ráo.

8. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo quy định của Hanyong Nux. Hãy liên hệ AUT VN để nhận chính sách bảo hành chi tiết.

9. Tôi có thể thay thế Relay cơ bằng SSR này không?
Có, đây là sự thay thế hoàn hảo nếu bạn muốn tăng tuổi thọ hệ thống và giảm tiếng ồn đóng ngắt.

10. AUT VN có cung cấp hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT, chứng từ CO/CQ cho khách hàng doanh nghiệp.

Nguồn tham khảo: Hanyong Nux Official Website
