Rơ le này dùng điện áp bao nhiêu để kích hoạt?

Sản phẩm sử dụng điện áp cuộn dây là AC100V.

Sản phẩm có tích hợp sẵn thiết bị chống nhiễu không?

Có, sản phẩm đã được tích hợp sẵn Diode chống xung (Surge absorber diode) để bảo vệ mạch.

Kích thước thực tế của rơ le là bao nhiêu?

Rơ le có chiều rộng cực mỏng chỉ 6.2mm, chiều cao 90mm và chiều sâu 80mm.

Tôi có thể dùng rơ le này để đóng cắt dòng điện bao nhiêu?

Dòng điện định mức tối đa là 6A (cho cả tải thuần trở AC và DC).

Làm sao để biết rơ le đang hoạt động hay không?

Bạn có thể quan sát đèn LED báo trạng thái được tích hợp ngay trên thân rơ le.

Rơ le này có lắp được lên thanh ray không?

Có, rơ le được thiết kế để lắp đặt trực tiếp lên thanh DIN Rail.

Sản phẩm này có dùng được cho PLC không?

Rất phù hợp, đặc biệt là để làm rơ le đệm bảo vệ các ngõ ra của PLC.

Tôi cần mua thêm phụ kiện gì để lắp kín dãy rơ le?

Bạn nên mua thêm tấm chắn đầu cuối (End Plate) mã PFP-M.

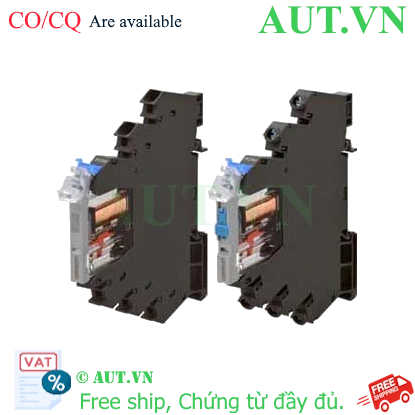

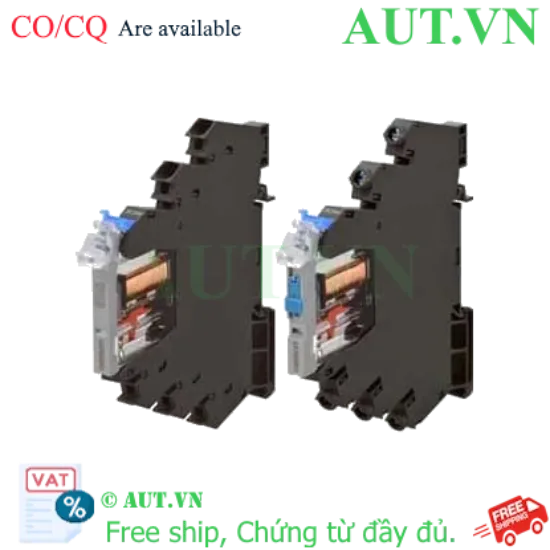

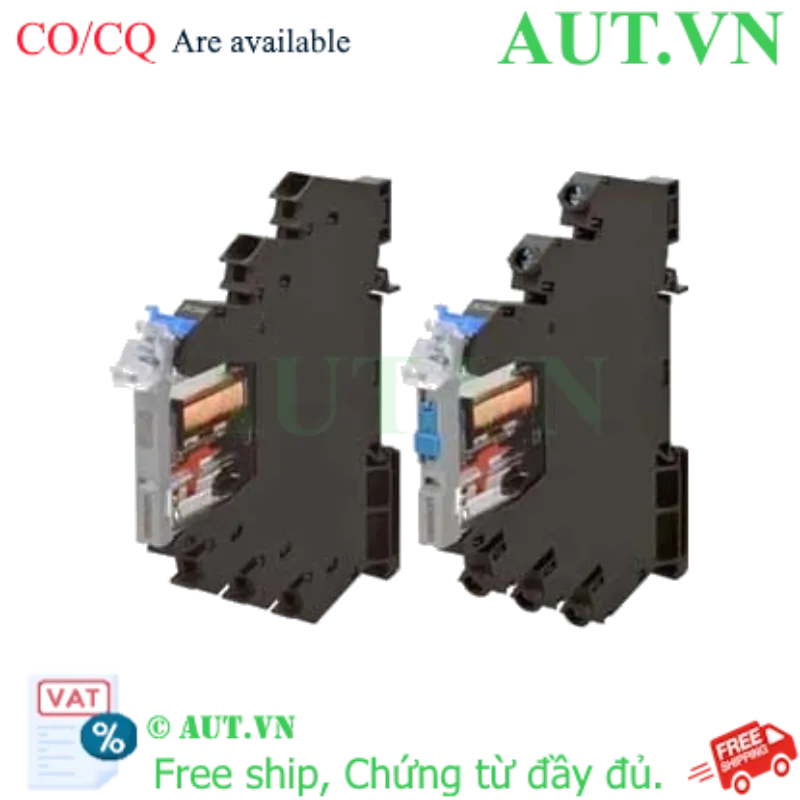

Rơ le trung gian Omron G2RV-ST700 AC100 - Thiết kế Slim 6.2mm, 6A, Có LED báo

Thương hiệu: Omron (Nhật Bản)
Mã sản phẩm: G2RV-ST700 AC100
Dòng điện định mức: 6A
Thiết kế siêu mỏng: 6.2mm (Slim design)
Loại tiếp điểm: SPDT (1 Form C)
Điện áp cuộn dây: AC100V
Tính năng: Tích hợp Diode chống xung điện áp
Lắp đặt: Thanh DIN Rail tiện lợi

nhà chế tạo: Omron

SKU: G2RV-ST700 AC100

Tải xuống mẫu

Giá cũ: 358.800 ₫

Giá bán: 287.040 ₫

Giới thiệu Rơ le trung gian Omron G2RV-ST700 AC100

Trong các hệ thống tủ điện công nghiệp hiện đại, việc tối ưu hóa không gian là yếu tố sống còn. Rơ le trung gian Omron G2RV-ST700 AC100 là giải pháp hoàn hảo với thiết kế siêu mỏng (Slim) chỉ 6.2mm, giúp tiết kiệm tối đa diện tích lắp đặt trên thanh DIN Rail. Đây là dòng rơ le tinh gọn cao cấp, kết hợp giữa hiệu suất ổn định của Omron và khả năng bảo vệ mạch điện vượt trội nhờ tích hợp sẵn Diode chống xung điện áp.

Điểm nổi bật của sản phẩm

Thiết kế siêu tiết kiệm diện tích: Chiều rộng chỉ 6.2mm, lý tưởng cho các tủ điều khiển chật hẹp.
Độ tin cậy cao: Tiếp điểm hợp kim bạc đảm bảo khả năng dẫn điện tốt và tuổi thọ cao.
Tích hợp sẵn bảo vệ: Có sẵn Surge absorber diode giúp bảo vệ các thiết bị điều khiển (như PLC) khỏi nhiễu điện áp ngược.
Dễ dàng giám sát: Trang bị đèn LED báo trạng thái hoạt động trực quan.
Lắp đặt linh hoạt: Chốt cài DIN track giúp việc lắp đặt và thay thế trở nên cực kỳ nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G2RV-ST700 AC100
Loại rơ le	Rơ le trung gian (Slim Relay)
Kiểu tiếp điểm	SPDT (1 Form C)
Dòng điện tải (Thuần trở)	6A tại 250VAC, 6A tại 30VDC
Điện áp cuộn dây	AC100V
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Chỉ báo trạng thái	Có đèn LED và chỉ thị cơ
Mạch bảo vệ cuộn dây	Tích hợp Diode chống xung (Surge absorber diode)
Phương thức đấu nối	Đấu nối bằng vít (Screw terminals)
Phương thức lắp đặt	Gắn thanh DIN Rail
Kích thước (R x C x S)	6.2mm x 90mm x 80mm
Nhiệt độ vận hành	-40 đến 55°C
Cấp độ bảo vệ	IP20
Tiêu chuẩn đạt được	UL, TUV, CE

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron G2RV-ST700 AC100

Tối ưu chi phí hệ thống: Nhờ kích thước nhỏ, bạn có thể sử dụng các tủ điện kích thước nhỏ hơn, giảm chi phí vật tư cơ khí.
Bảo vệ thiết bị điều khiển: Diode chống xung giúp triệt tiêu các tia lửa điện và nhiễu, kéo dài tuổi thọ cho PLC và các bộ điều khiển nhạy cảm.
Giảm thời gian bảo trì: Đèn LED trực quan giúp kỹ thuật viên dễ dàng phát hiện lỗi hoặc kiểm tra trạng thái hoạt động mà không cần dùng đồng hồ đo.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt: Gắn rơ le vào thanh DIN Rail trong tủ điện.
Bước 2: Đấu nối cuộn dây: Kết nối nguồn điện AC100V vào hai chân đầu vào cuộn dây theo đúng sơ đồ.
Bước 3: Đấu nối tiếp điểm: Kết nối dây tín hiệu điều khiển vào các chân tiếp điểm SPDT (Chân chung, chân thường đóng, chân thường mở).
Bước 4: Kiểm tra: Cấp nguồn và quan sát đèn LED trên rơ le để đảm bảo thiết bị hoạt động đúng trạng thái.

Sản phẩm thường sử dụng chung với

Tấm chắn đầu cuối (End Plate): PFP-M
Thanh ngăn cách (Spacer): PFP-S
Thanh ray DIN (DIN Track): PFP-100N hoặc PFP-50N
Nguồn điện điều khiển AC100V

Ứng dụng thực tế (Application)

Điều khiển đóng cắt trong các hệ thống tự động hóa nhà máy.
Làm rơ le trung gian cho các module đầu ra (Output) của PLC.
Sử dụng trong các hệ thống điều khiển máy móc, dây chuyền đóng gói.
Ứng dụng trong các tủ điện điều khiển trung tâm.

Câu hỏi thường gặp (FAQ)

1. Rơ le này dùng điện áp bao nhiêu để kích hoạt?: Sản phẩm sử dụng điện áp cuộn dây là AC100V.
2. Sản phẩm có tích hợp sẵn thiết bị chống nhiễu không?: Có, sản phẩm đã được tích hợp sẵn Diode chống xung (Surge absorber diode) để bảo vệ mạch.
3. Kích thước thực tế của rơ le là bao nhiêu?: Rơ le có chiều rộng cực mỏng chỉ 6.2mm, chiều cao 90mm và chiều sâu 80mm.
4. Tôi có thể dùng rơ le này để đóng cắt dòng điện bao nhiêu?: Dòng điện định mức tối đa là 6A (cho cả tải thuần trở AC và DC).
5. Làm sao để biết rơ le đang hoạt động hay không?: Bạn có thể quan sát đèn LED báo trạng thái được tích hợp ngay trên thân rơ le.
6. Rơ le này có lắp được lên thanh ray không?: Có, rơ le được thiết kế để lắp đặt trực tiếp lên thanh DIN Rail.
7. Sản phẩm này có dùng được cho PLC không?: Rất phù hợp, đặc biệt là để làm rơ le đệm bảo vệ các ngõ ra của PLC.
8. Tôi cần mua thêm phụ kiện gì để lắp kín dãy rơ le?: Bạn nên mua thêm tấm chắn đầu cuối (End Plate) mã PFP-M.
9. Chất liệu tiếp điểm là gì?: Tiếp điểm được làm từ hợp kim bạc giúp đảm bảo độ bền và tính dẫn điện cao.
10. Hàng tại AUT VN có chính hãng không?: AUT VN cam kết cung cấp hàng chính hãng Omron, đầy đủ CO/CQ và hóa đơn VAT.
