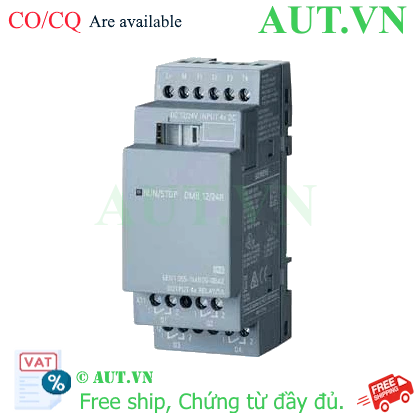

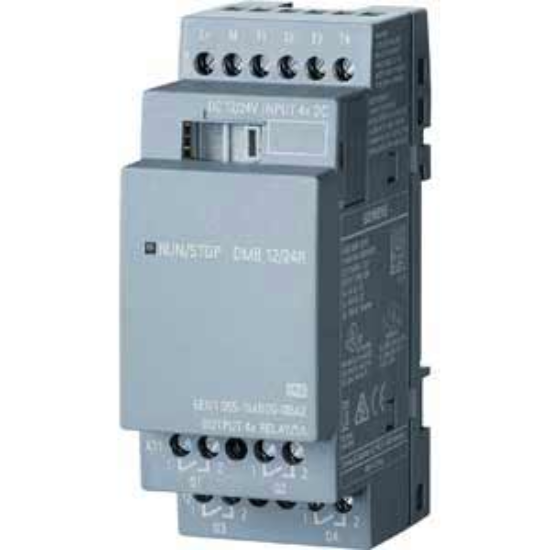

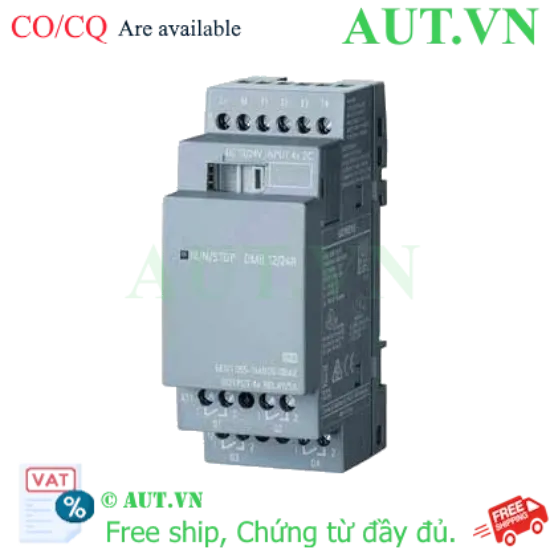

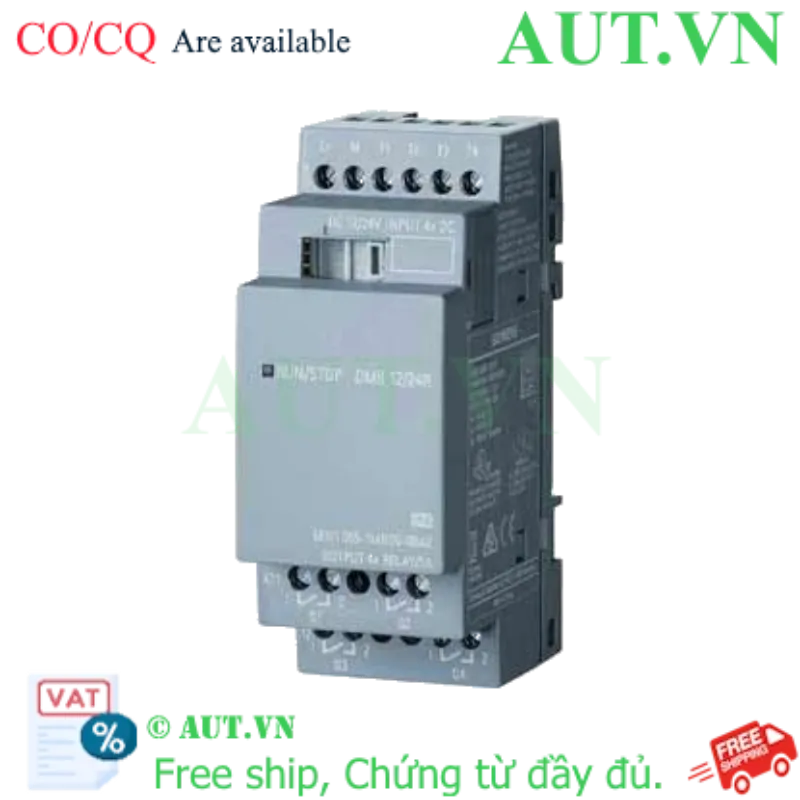

Module Mở Rộng Siemens 6ED1055-1MB00-0BA2 | 4DI 4DO Relay 5A | 12-24VDC | Chính Hãng AUT VN

Mở rộng linh hoạt: Bổ sung nhanh chóng 4 ngõ vào Digital (Sink) và 4 ngõ ra Relay (5A) cho PLC LOGO!.
Công suất mạnh mẽ: Ngõ ra Relay 5A cho phép điều khiển trực tiếp thiết bị chấp hành mà không cần rơ le trung gian.
Tương thích tuyệt đối: Hoạt động ổn định với dải nguồn 12-24VDC, chuẩn lắp đặt DIN Rail 35mm, đạt IP20.
Uy tín từ AUT VN: Cam kết hàng Siemens chính hãng, đầy đủ giấy tờ CO/CQ, bảo hành chuẩn hãng.

nhà chế tạo: Siemens

SKU: 6ED1055-1MB00-0BA2

Tải xuống mẫu

Giá cũ: 1.392.450 ₫

Giá bán: 1.113.960 ₫

Số lượng:

1. Giới thiệu về Module Siemens 6ED1055-1MB00-0BA2

Module mở rộng Siemens 6ED1055-1MB00-0BA2 là giải pháp hoàn hảo để nâng cấp năng lực điều khiển cho hệ thống PLC LOGO!. Trong các dự án tự động hóa, việc phát sinh thêm các cảm biến hoặc thiết bị điều khiển là điều khó tránh khỏi. Thay vì phải thay thế toàn bộ bộ điều khiển trung tâm tốn kém, Module 6ED1055-1MB00-0BA2 cho phép bạn mở rộng thêm 4 ngõ vào số và 4 ngõ ra relay một cách nhanh chóng, giúp hệ thống vận hành linh hoạt và tối ưu chi phí đầu tư.

2. Điểm nổi bật của Module 6ED1055-1MB00-0BA2

Khả năng đóng cắt tải lớn: Với ngõ ra Relay hỗ trợ dòng lên đến 5A, bạn có thể điều khiển trực tiếp các khởi động từ, van điện từ hoặc đèn báo mà không cần mạch đệm phức tạp.
Độ bền chuẩn công nghiệp: Sản phẩm từ Siemens Đức, đảm bảo khả năng chống nhiễu điện từ cao, vận hành bền bỉ 24/7 trong môi trường tủ điện khắc nghiệt.
Thiết kế Plug-and-Play: Tương thích hoàn toàn với hệ sinh thái LOGO! 8, dễ dàng cài đặt và cấu hình thông qua phần mềm LOGO! Soft Comfort.
Tiết kiệm không gian: Chiều rộng siêu gọn chỉ 35.5mm, giúp tối ưu hóa diện tích lắp đặt trong các tủ điều khiển mini.

3. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	6ED1055-1MB00-0BA2
Thương hiệu	Siemens (Đức)
Điện áp nguồn cấp	12V DC ... 24V DC
Số lượng ngõ vào số (DI)	4 ngõ vào (Kiểu Sink)
Số lượng ngõ ra số (DO)	4 ngõ ra (Kiểu Relay)
Dòng tải tối đa mỗi ngõ ra	5A
Phương pháp lắp đặt	Thanh ray DIN 35mm
Cấp bảo vệ	IP20
Kích thước (R x H x D)	35.5 x 90 x 58 mm

Nguồn tham khảo: Siemens Industry Mall

4. Lợi ích khi sử dụng Module mở rộng Siemens cho PLC LOGO!

Tiết kiệm chi phí: Thay vì nâng cấp lên dòng S7-1200 đắt đỏ, việc thêm module mở rộng giúp bạn giữ nguyên hạ tầng lập trình hiện có mà vẫn đáp ứng đủ số lượng I/O.
Triển khai nhanh chóng: Kết nối bus đơn giản, giảm thời gian đấu nối và lập trình, giúp dự án về đích đúng tiến độ.
Độ ổn định tuyệt đối: Linh kiện cao cấp từ Siemens loại bỏ hiện tượng chập chờn tín hiệu, đảm bảo an toàn cho toàn bộ hệ thống máy móc.
Dễ dàng bảo trì: Thiết kế module hóa cho phép thay thế nhanh từng thành phần mà không ảnh hưởng đến toàn bộ CPU.

5. Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Ngắt nguồn: Tắt toàn bộ nguồn cấp cho CPU LOGO! và các thiết bị ngoại vi để đảm bảo an toàn tuyệt đối.
Bước 2 - Lắp đặt vật lý: Gắn Module 6ED1055-1MB00-0BA2 lên thanh ray DIN 35mm. Lưu ý: Lắp sát bên phải của CPU LOGO! để kết nối bus dữ liệu.
Bước 3 - Đấu nối: Kết nối các cảm biến vào ngõ DI (Sink) và các tải (Contactor/Van) vào ngõ ra Relay theo đúng sơ đồ chân.
Bước 4 - Cấp nguồn: Cấp nguồn 12-24VDC. Kiểm tra đèn LED trạng thái để xác nhận module đã được nhận diện.
Bước 5 - Cấu hình: Sử dụng phần mềm LOGO! Soft Comfort, khai báo module mở rộng trong Hardware Configuration và gán địa chỉ I/O cho chương trình.

6. Sản phẩm sử dụng chung nên có

Để tối ưu hiệu suất, AUT VN khuyên bạn nên kết hợp Module 6ED1055-1MB00-0BA2 cùng các thiết bị sau:

PLC Siemens LOGO! 8: Bộ điều khiển trung tâm bắt buộc để vận hành module.
Nguồn SITOP 24VDC Siemens: Đảm bảo nguồn điện sạch, ổn định, bảo vệ module khỏi sốc điện.
Cáp Ethernet Siemens: Hỗ trợ nạp chương trình và giám sát từ xa qua Web Server.
Contactor Siemens Sirius: Sử dụng khi tải điều khiển vượt quá 5A để bảo vệ tiếp điểm relay của module.

7. Ứng dụng thực tế của sản phẩm

Module 6ED1055-1MB00-0BA2 được ứng dụng rộng rãi trong:

Điều khiển máy công cụ: Quản lý công tắc hành trình, nút nhấn khẩn cấp và motor nhỏ.
Smart Building: Tự động hóa chiếu sáng, điều hòa, rèm cửa thông minh dựa trên cảm biến.
Xử lý nước & HVAC: Điều khiển bơm, quạt thông gió và hệ thống làm mát công nghiệp.
Dây chuyền đóng gói: Điều khiển băng tải, xy lanh khí nén trong các xưởng sản xuất vừa và nhỏ.

8. Câu hỏi thường gặp (FAQ)

Q1: Module 6ED1055-1MB00-0BA2 có dùng được cho các đời LOGO! cũ không?
A: Sản phẩm được thiết kế tối ưu cho LOGO! 8. Với các phiên bản cũ hơn, khả năng tương thích về Bus là rất thấp. Bạn nên liên hệ AUT VN để kiểm tra chính xác model CPU đang dùng.

Q2: Tôi có thể lắp tối đa bao nhiêu module mở rộng loại này?
A: Thông thường, một CPU LOGO! có thể mở rộng tối đa 8 module. Tuy nhiên, bạn cần tính toán công suất nguồn cấp để tránh quá tải.

Q3: Ngõ ra Relay 5A có thể chạy trực tiếp motor 1HP không?
A: Không nên. Dòng khởi động của motor rất cao. Bạn hãy dùng relay của module để kích một Contactor, sau đó Contactor sẽ điều khiển motor.

Q4: Kiểu ngõ vào "Sink" nghĩa là gì?
A: Sink nghĩa là ngõ vào sẽ được kích hoạt khi nhận tín hiệu mức thấp (0V/GND). Dòng điện chạy từ nguồn qua nút nhấn rồi đi vào module.

Q5: Việc lắp thêm module có làm mất chương trình trong CPU không?
A: Không. Chương trình cũ vẫn còn, nhưng bạn cần cập nhật Hardware Configuration trong LOGO! Soft Comfort để sử dụng các địa chỉ I/O mới.

Q6: Module hỗ trợ 12V hay 24V?
A: Hỗ trợ dải rộng từ 12VDC đến 24VDC. Lưu ý nguồn cấp cho CPU và Module phải đồng nhất.

Q7: Chuẩn IP20 có nghĩa là gì và tôi cần lưu ý gì?
A: IP20 chỉ chống vật thể lớn (>12.5mm), không chống nước/bụi. Bạn bắt buộc phải lắp module trong tủ điện kín.

Q8: Làm sao phân biệt hàng chính hãng tại AUT VN?
A: Hàng chính hãng có tem niêm phong Siemens, số Serial trùng khớp trên vỏ hộp và thân máy, kèm theo đầy đủ chứng từ CO/CQ.

Q9: AUT VN có hỗ trợ hướng dẫn lập trình không?
A: Có, đội ngũ kỹ thuật của AUT VN hỗ trợ khách hàng về cách đấu nối và hướng dẫn khai báo phần cứng trên phần mềm.

Q10: Thời gian bảo hành của sản phẩm là bao lâu?
A: Sản phẩm được bảo hành chính hãng 12 tháng. AUT VN hỗ trợ đổi mới nếu có lỗi từ nhà sản xuất.

Q11: Có thể lắp module này ở bất kỳ vị trí nào trong tủ điện không?
A: Không, module phải được lắp sát bên phải của CPU hoặc sát bên phải của một module mở rộng khác để đảm bảo kết nối bus.

Q12: Tôi có thể mua lẻ module này mà không cần mua CPU không?
A: Có, AUT VN cung cấp lẻ cho khách hàng cần nâng cấp hệ thống hiện có.
