Bộ Chuyển Đổi Tín Hiệu Autonics CN-6101-R4 | 4 Ngõ Ra Relay | Đa Ngõ Vào RTD, TC, Analog

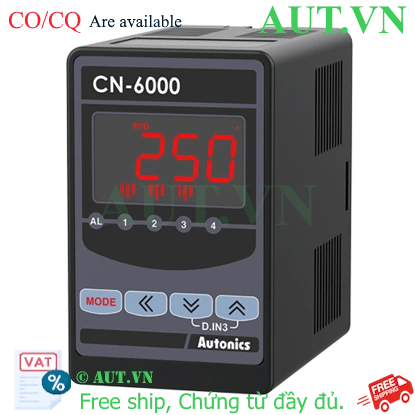

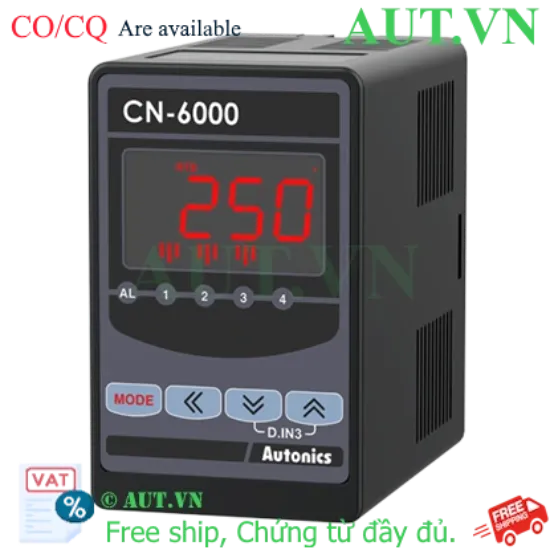

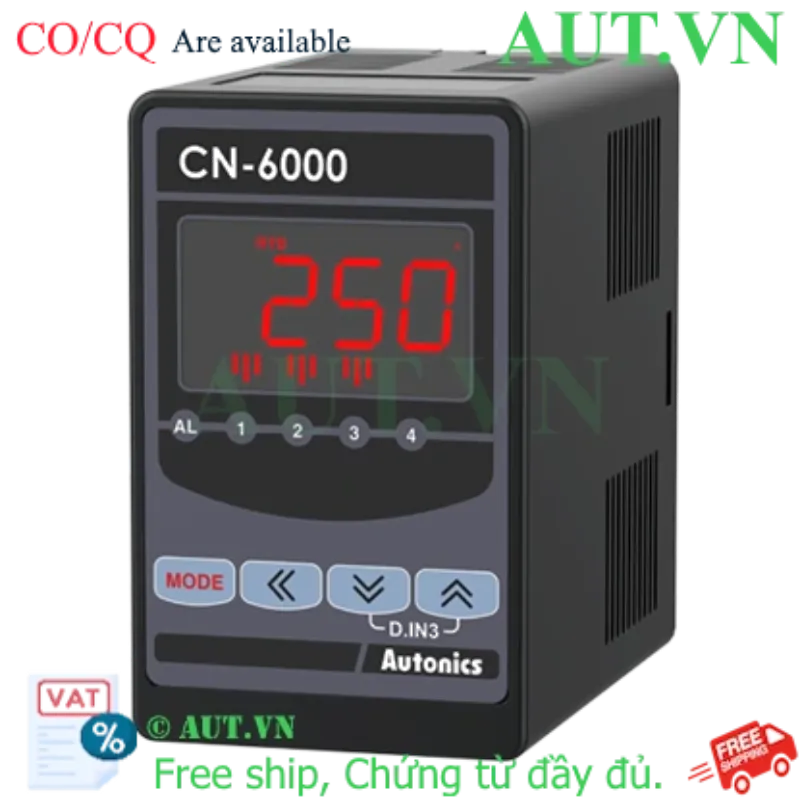

Giới thiệu bộ chuyển đổi tín hiệu Autonics CN-6101-R4

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kết nối trực tiếp các cảm biến nhiệt độ hoặc cảm biến analog với bộ điều khiển thường gặp nhiều thách thức về nhiễu và sự tương thích. Bộ chuyển đổi tín hiệu Autonics CN-6101-R4 là giải pháp chuyên dụng giúp giải quyết triệt để vấn đề này. Thiết bị đóng vai trò là "cầu nối" thông minh, cho phép chuyển đổi linh hoạt các loại tín hiệu từ RTD, Thermocouple (TC) đến các tín hiệu Analog (Điện áp/Dòng điện) sang 4 ngõ ra Relay độc lập, giúp việc điều khiển các thiết bị phụ trợ hoặc gửi tín hiệu cảnh báo về PLC trở nên cực kỳ đơn giản và tin cậy.

Điểm nổi bật của Autonics CN-6101-R4

• Khả năng tùy biến cực cao: Không chỉ giới hạn ở nhiệt độ, thiết bị hỗ trợ cả tín hiệu điện áp và dòng điện, giúp tối ưu hóa linh kiện trong tủ điện.
• Kiểm soát đa tầng với 4 ngõ ra: Với 4 tiếp điểm Relay, bạn có thể thiết lập nhiều mức cảnh báo (ví dụ: cảnh báo nhiệt độ thấp, nhiệt độ cao, quá nhiệt khẩn cấp) chỉ trên một thiết bị duy nhất.
• Độ ổn định vượt trội: Công nghệ xử lý tín hiệu từ Autonics Nhật Bản giúp triệt tiêu nhiễu điện từ, đảm bảo độ chính xác tuyệt đối cho hệ thống giám sát.
• Thiết kế tối ưu cho bảo trì: Sử dụng kiểu kết nối Socket giúp việc thay thế module khi có sự cố diễn ra trong vài giây mà không cần đấu nối lại dây dẫn.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Autonics Official

Lợi ích khi đầu tư Autonics CN-6101-R4

• Tiết kiệm không gian tủ điện: Thay thế nhiều bộ chuyển đổi rời rạc bằng một module duy nhất tích hợp 4 ngõ ra.
• Tối ưu chi phí vận hành: Khả năng tương thích đa ngõ vào giúp bạn dễ dàng nâng cấp hoặc thay đổi loại cảm biến trong tương lai mà không cần mua mới thiết bị chuyển đổi.
• Nâng cao độ an toàn: Việc chuyển đổi sang ngõ ra Relay giúp cách ly tín hiệu cảm biến nhạy cảm với các tải công suất lớn, bảo vệ hệ thống điều khiển trung tâm.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1: Lắp đặt cơ khí: Gắn module lên thanh DIN rail trong tủ điện và cắm vào Socket kết nối tương ứng.
2. Bước 2: Cấp nguồn: Đấu nối nguồn DC 24V vào các chân cấp nguồn theo sơ đồ đấu nối được in trên thân thiết bị.
3. Bước 3: Cấu hình ngõ vào: Kết nối cảm biến (RTD, TC hoặc Analog) vào các chân input. Kiểm tra và điều chỉnh các jumper cấu hình loại tín hiệu để thiết bị nhận diện chính xác.
4. Bước 4: Kết nối ngõ ra: Đấu nối tải (đèn báo, contactor, hoặc tín hiệu PLC) vào 4 cặp tiếp điểm Relay.
5. Bước 5: Kiểm tra vận hành: Thử nghiệm thay đổi giá trị cảm biến để xác nhận các tiếp điểm Relay đóng/ngắt đúng ngưỡng cài đặt.

Sản phẩm sử dụng kết hợp

Để hệ thống đạt hiệu quả cao nhất, bạn nên sử dụng CN-6101-R4 cùng với:
- Cảm biến nhiệt độ Autonics: Pt100, Thermocouple loại K, J...
- Bộ nguồn công nghiệp: Nguồn DC 24V chất lượng cao.
- Bộ điều khiển trung tâm: PLC (Mitsubishi, Siemens, Omron...) để xử lý logic.
- Phụ kiện: Socket kết nối Autonics chuyên dụng.

Ứng dụng thực tế

Thiết bị được tin dùng trong các môi trường công nghiệp khắt khe:
- Ngành thực phẩm & Đồ uống: Giám sát nhiệt độ lò nướng, tủ đông, quy trình tiệt trùng.
- Ngành Hóa chất & Dầu khí: Kiểm soát nhiệt độ các bồn chứa, phản ứng hóa học.
- Hệ thống HVAC: Chuyển đổi tín hiệu cảm biến môi trường để điều khiển quạt, van.
- Sản xuất linh kiện điện tử: Giám sát nhiệt độ lò hàn linh kiện bề mặt.

Câu hỏi thường gặp (FAQ)

• Khách hàng: Tôi có thể dùng nguồn 220VAC cho thiết bị này không?
  Trả lời: Không. Thiết bị bắt buộc sử dụng nguồn cấp 24VDC để đảm bảo an toàn và đúng tiêu chuẩn kỹ thuật.
• Khách hàng: Thiết bị có hỗ trợ tín hiệu dòng điện 4-20mA không?
  Trả>Lời: Có, CN-6101-R4 hỗ trợ đầy đủ cả ngõ vào điện áp và dòng điện (0-20mA hoặc 4-20mA).
• Khách hàng: Một thiết bị có thể đọc đồng thời cả RTD và Thermocouple không?
  Trả lời: Thiết bị được cấu hình để nhận một loại tín hiệu đầu vào chính. Bạn cần chọn loại cảm biến phù hợp và cấu hình jumper tương ứng.
• Khách hàng: Khả năng chịu tải của 4 ngõ ra Relay là bao nhiêu?
  Trả lời: Tiếp điểm Relay có khả năng chịu tải lên đến 5A tại điện áp 250VAC (tùy cấu hình tiếp điểm).
• Khách hàng: Tôi cần mua thêm phụ kiện gì để lắp đặt hoàn chỉnh?
  Trả lời: Bạn cần mua thêm Socket kết nối dành riêng cho dòng Autonics để cắm thiết bị vào.
• Khách hàng: Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
  Trả lời: Có, mọi sản phẩm tại AUT VN đều được cam kết chính hãng, đầy đủ CO/CQ khi mua hàng.
• Khách hàng: Thiết bị có hoạt động ổn định trong môi trường nhiều nhiễu không?
  Trả lời: Có, thiết bị được thiết kế chuyên dụng cho môi trường công nghiệp với khả năng chống nhiễu cao.
• Khách hàng: Tôi có thể thay thế thiết bị nhanh chóng nếu bị hỏng không?
  Trả lời: Rất nhanh chóng. Nhờ thiết kế dạng module dùng Socket, bạn chỉ cần rút module cũ và cắm module mới vào mà không cần đấu nối lại dây.
• Khách hàng: AUT VN có hỗ trợ kỹ thuật sau khi mua không?
  Trả lời: Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn đấu nối và xử lý sự cố qua Hotline/Zalo 0968.053.025.
• Khách hàng: Thời gian giao hàng tại TP.HCM và Hà Nội mất bao lâu?
  Trả lời: AUT VN luôn sẵn hàng và hỗ trợ giao hàng hỏa tốc trong ngày hoặc theo yêu cầu của quý khách.

Cam kết từ AUT VN: Hàng chính hãng Autonics, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh chóng toàn quốc.

Sản Phẩm Tương Đương Phù Hợp:

SKU: CN-6100-C2

Thiết Bị Chuyển Đổi Tín Hiệu Autonics CN-6100-C2: Đa Năng, Chính Xác, Hiển Thị Số

SKU: T4YI-N4NKCC-N

Đồng hồ hiển thị nhiệt độ Autonics T4YI-N4NKCC-N chính hãng

SKU: E3JK-TR11 2M

Cảm biến quang điện Omron E3JK-TR11 2M Thu Phát Riêng Chính Hãng

SKU: H3Y-2 DC24 60S

Timer Omron H3Y-2 DC24V 60S - Bộ Định Thời 8 Chân Chính Hãng AUT VN

SKU: H3Y-2 DC24 5S

Timer Omron H3Y-2 DC24V 5S Chính Hãng - AUT VN

SKU: H3Y-4 DC24 30S

Timer Omron H3Y-4 DC24 30S - Rơ le thời gian 14 chân chính hãng

SKU: H3Y-2 DC24 30S

Timer Omron H3Y-2 DC24V 30S Chính Hãng

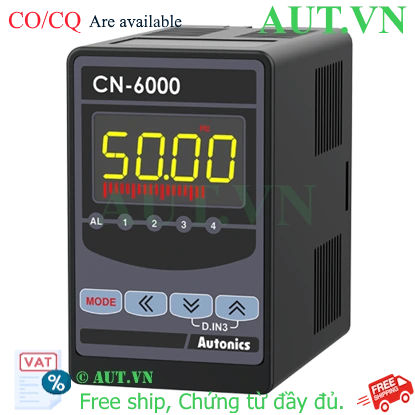

SKU: CN-6401-R4
