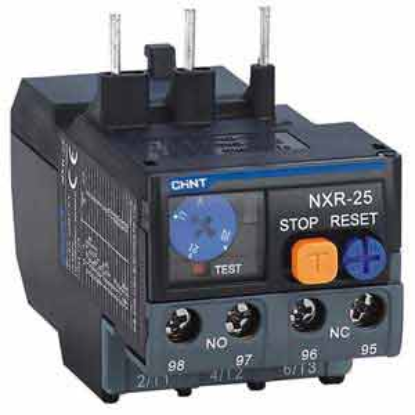

Rơ le nhiệt CHINT NXR-25 (0.1-0.16A) - Bảo vệ quá tải & mất pha, Chuẩn IEC
- Dải dòng chuyên biệt: 0.1 - 0.16A, thiết kế tối ưu cho các động cơ 3 pha công suất siêu nhỏ.
- Công nghệ 3-heater: Bảo vệ tuyệt đối trước sự cố mất pha, ngăn ngừa cháy cuộn dây tức thì.
- Lắp đặt Direct Mounting: Kết nối trực tiếp với Contactor CHINT dòng NXC, đảm bảo tính thẩm mỹ và ổn định.
- Chế độ Reset linh hoạt: Tùy chọn Manual (Thủ công) hoặc Auto (Tự động) phù hợp mọi quy trình vận hành.
- Tiêu chuẩn quốc tế: Đạt chứng nhận IEC/EN 60947-4-1, độ bền cao trong môi trường công nghiệp.
Giá cũ:
208.500 ₫
166.800 ₫
Giới thiệu Rơ le nhiệt CHINT NXR-25 0.1-0.16A
Trong hệ thống điện công nghiệp, việc bảo vệ các động cơ 3 pha công suất nhỏ khỏi các sự cố như quá tải hoặc mất pha là cực kỳ quan trọng. Rơ le nhiệt CHINT NXR-25 (0.1-0.16A) được thiết kế như một "chốt chặn" an toàn, giúp phát hiện sớm các sai lệch dòng điện để ngắt mạch kịp thời. Tại AUT VN, chúng tôi cung cấp dòng sản phẩm NXR-25 chính hãng, giúp doanh nghiệp loại bỏ rủi ro cháy nổ động cơ và tối ưu hóa chi phí bảo trì hệ thống.
Điểm nổi bật của Rơ le nhiệt CHINT NXR-25
- Cơ chế bảo vệ 3 cực (3-heater): Sử dụng 3 thanh nhiệt độc lập, giúp thiết bị cực kỳ nhạy bén với hiện tượng mất pha – nguyên nhân hàng đầu gây cháy động cơ.
- Tùy chọn Reset thông minh: Người dùng có thể chuyển đổi giữa chế độ Manual (để kiểm tra an toàn trước khi chạy lại) và Auto (để duy trì vận hành tự động).
- Thiết kế lắp ghép tối ưu: Khả năng lắp trực tiếp lên Contactor dòng NXC (từ NXC-06 đến NXC-38) mà không cần dây dẫn trung gian, giúp tủ điện gọn gàng và giảm thiểu rủi ro lỏng tiếp điểm.
- Độ bền chuẩn IEC: Vỏ ngoài cách điện cao cấp, chịu được nhiệt độ cao và môi trường khắc nghiệt theo tiêu chuẩn IEC/EN 60947-4-1.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | NXR-25 0.1-0.16A |
| Dải dòng cài đặt (Setting range) | 0.1 - 0.16A |
| Điện áp định mức (Ue) | 690V AC |
| Số cực bảo vệ | 3 Pha |
| Tiếp điểm phụ | 1NO (Thường mở) + 1NC (Thường đóng) |
| Cấp tác động nhiệt (Trip Class) | Class 10A |
| Tần số hoạt động | 50/60Hz |
| Tiêu chuẩn áp dụng | IEC/EN 60947-4-1 |
Nguồn tham khảo: CHINT Global Official
Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-25
- An toàn tuyệt đối: Ngăn chặn triệt để rủi ro cháy cuộn dây do quá tải hoặc mất pha đột ngột.
- Tiết kiệm chi phí: Giảm thiểu tối đa chi phí thay thế động cơ và các chi phí dừng máy ngoài ý muốn.
- Vận hành bền bỉ: Đảm bảo hệ thống điện luôn hoạt động trong ngưỡng an toàn, kéo dài tuổi thọ thiết bị.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Lắp đặt cơ khí: Gắn rơ le nhiệt NXR-25 vào mặt dưới của Contactor CHINT dòng NXC (NXC-06 đến NXC-38) theo khớp định vị.
- Bước 2 - Cài đặt dòng điện: Sử dụng núm xoay trên mặt rơ le để điều chỉnh dải dòng về giá trị tương ứng với dòng định mức của động cơ (trong khoảng 0.1-0.16A).
- Bước 3 - Đấu nối điện: Kết nối nguồn qua Contactor vào cực trên của rơ le và dây tải động cơ vào cực dưới. Đấu tiếp điểm NC vào mạch điều khiển để ngắt cuộn hút khi có sự cố.
- Bước 4 - Kiểm tra: Nhấn nút 'Test' để giả lập lỗi. Nếu tiếp điểm phụ nhảy và mạch ngắt, thiết bị đã hoạt động đúng.
Sản phẩm sử dụng chung với
Để đảm bảo tính đồng bộ và an toàn cao nhất, NXR-25 nên được lắp cùng các dòng Contactor CHINT: NXC-06, NXC-09, NXC-12, NXC-18, NXC-25, NXC-32, NXC-38.
Ứng dụng thực tế của sản phẩm
Thiết bị được ứng dụng rộng rãi trong: máy bơm nước mini, hệ thống quạt thông gió công nghiệp nhỏ, băng tải nhẹ, các module điều khiển tự động hóa dùng PLC và các động cơ AC 3 pha có dòng cực thấp.
Câu hỏi thường gặp (FAQ)
- Q1: Rơ le nhiệt CHINT NXR-25 0.1-0.16A có thực sự chống được mất pha không?
A: Có. Nhờ công nghệ 3-heater, khi một pha mất điện, sự chênh lệch nhiệt giữa các thanh nhiệt sẽ kích hoạt cơ chế ngắt mạch ngay lập tức. - Q2: Tôi có thể lắp NXR-25 với Contactor hãng khác không?
A: Có thể lắp được nếu cùng chuẩn cơ khí, nhưng AUT VN khuyến nghị dùng cùng dòng NXC của CHINT để đạt độ khít và hiệu suất bảo vệ tốt nhất. - Q3: Khi nào nên chọn chế độ Reset Manual?
A: Nên chọn Manual khi vận hành các máy móc quan trọng, buộc kỹ thuật viên phải kiểm tra nguyên nhân sự cố trước khi cho máy chạy lại. - Q4: Dải dòng 0.1-0.16A có quá nhạy không?
A: Không, đây là dải dòng được thiết kế chuyên biệt để bảo vệ các động cơ siêu nhỏ có tiết diện dây dẫn thấp. - Q5: Làm sao để kiểm tra hàng chính hãng tại AUT VN?
A: Sản phẩm do AUT VN cung cấp luôn có đầy đủ tem nhãn, đóng gói chuẩn hãng và sẵn sàng cung cấp CO/CQ khi khách hàng yêu cầu. - Q6: Chức năng của tiếp điểm 1NO + 1NC là gì?
A: Tiếp điểm NC dùng để ngắt mạch điều khiển (cuộn hút); tiếp điểm NO dùng để báo lỗi lên đèn tín hiệu hoặc gửi tín hiệu về PLC. - Q7: Trip Class 10A có ý nghĩa gì?
A: Đây là cấp tác động tiêu chuẩn, đảm bảo rơ le ngắt mạch trong khoảng thời gian an toàn phù hợp với đa số động cơ thông thường. - Q8: Tôi có thể chỉnh dòng lên 0.2A không?
A: Không, bạn chỉ có thể điều chỉnh trong dải 0.1-0.16A. Nếu cần dòng cao hơn, vui lòng chọn model khác. - Q9: Rơ le nhiệt có chống được ngắn mạch không?
A: Không. Rơ le nhiệt chỉ bảo vệ quá tải và mất pha. Bạn cần lắp thêm MCB hoặc cầu chì để bảo vệ chống ngắn mạch. - Q10: Độ bền của thiết bị như thế nào?
A: Nếu lắp đặt và vận hành đúng kỹ thuật, thiết bị có độ bền cơ khí cực cao, đáp ứng hàng triệu lần đóng ngắt.
